2016 MAZDA MODEL 6 Manual do proprietário (in Portuguese)

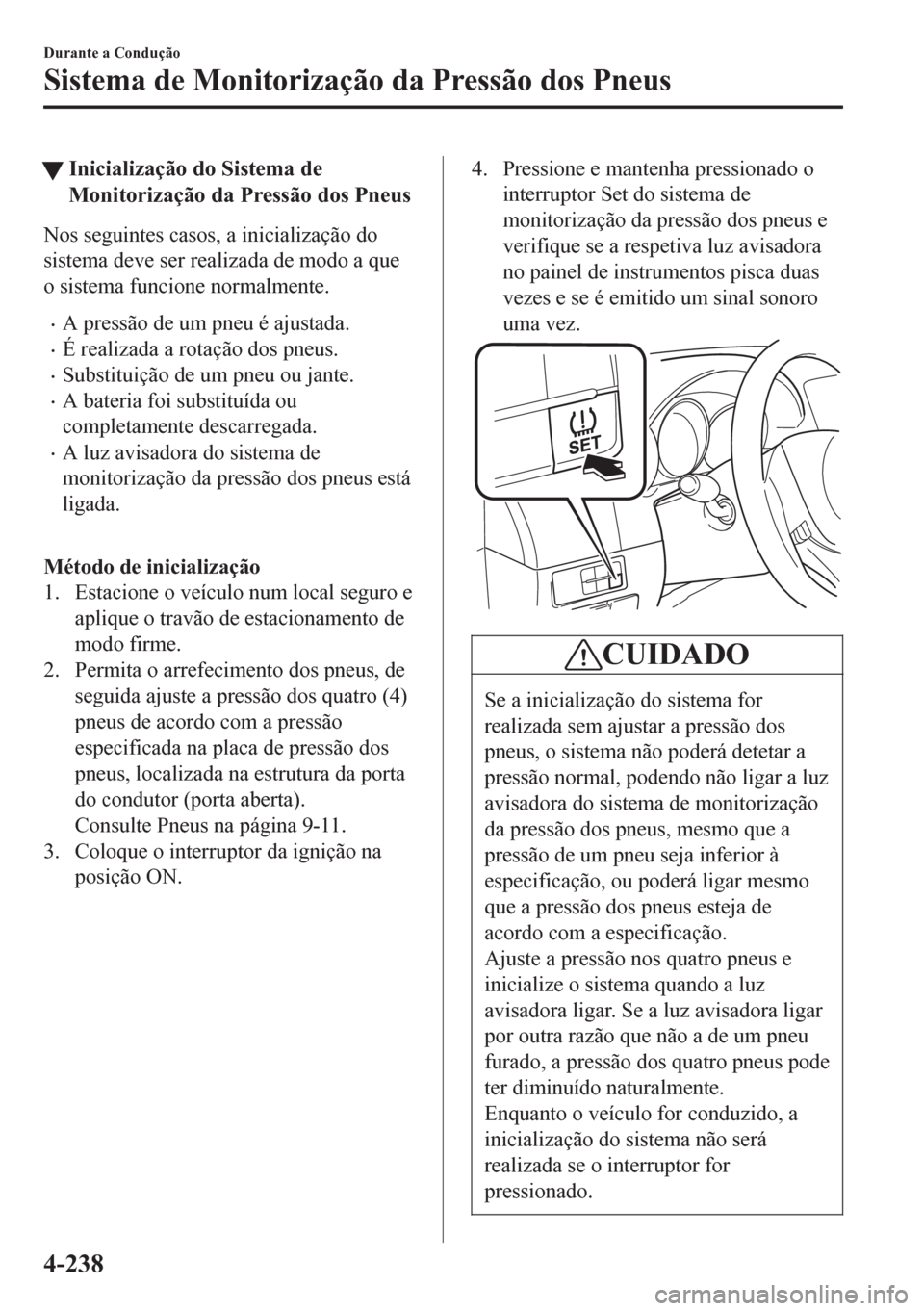

tInicialização do Sistema de
Monitorização da Pressão dos Pneus
Nos seguintes casos, a inicialização do
sistema deve ser realizada de modo a que
o sistema funcione normalmente.
•A pressão de um pneu é ajustada.
•É realizada a rotação dos pneus.
•Substituição de um pneu ou jante.
•A bateria foi substituída ou
completamente descarregada.
•A luz avisadora do sistema de
monitorização da pressão dos pneus está
ligada.

Método de inicialização
1. Estacione o veículo num local seguro e
aplique o travão de estacionamento de
modo firme.
2. Permita o arrefecimento dos pneus, de
seguida ajuste a pressão dos quatro (4)
pneus de acordo com a pressão
especificada na placa de pressão dos
pneus, localizada na estrutura da porta
do condutor (porta aberta).
Consulte Pneus na página 9-11.
3. Coloque o interruptor da ignição na
posição ON.
4. Pressione e mantenha pressionado o
interruptor Set do sistema de
monitorização da pressão dos pneus e
verifique se a respetiva luz avisadora
no painel de instrumentos pisca duas
vezes e se é emitido um sinal sonoro
uma vez.
CUIDADO
Se a inicialização do sistema for
realizada sem ajustar a pressão dos
pneus, o sistema não poderá detetar a
pressão normal, podendo não ligar a luz
avisadora do sistema de monitorização
da pressão dos pneus, mesmo que a
pressão de um pneu seja inferior à
especificação, ou poderá ligar mesmo
que a pressão dos pneus esteja de
acordo com a especificação.
Ajuste a pressão nos quatro pneus e
inicialize o sistema quando a luz
avisadora ligar. Se a luz avisadora ligar
por outra razão que não a de um pneu
furado, a pressão dos quatro pneus pode
ter diminuído naturalmente.
Enquanto o veículo for conduzido, a
inicialização do sistema não será
realizada se o interruptor for
pressionado.
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
4-238

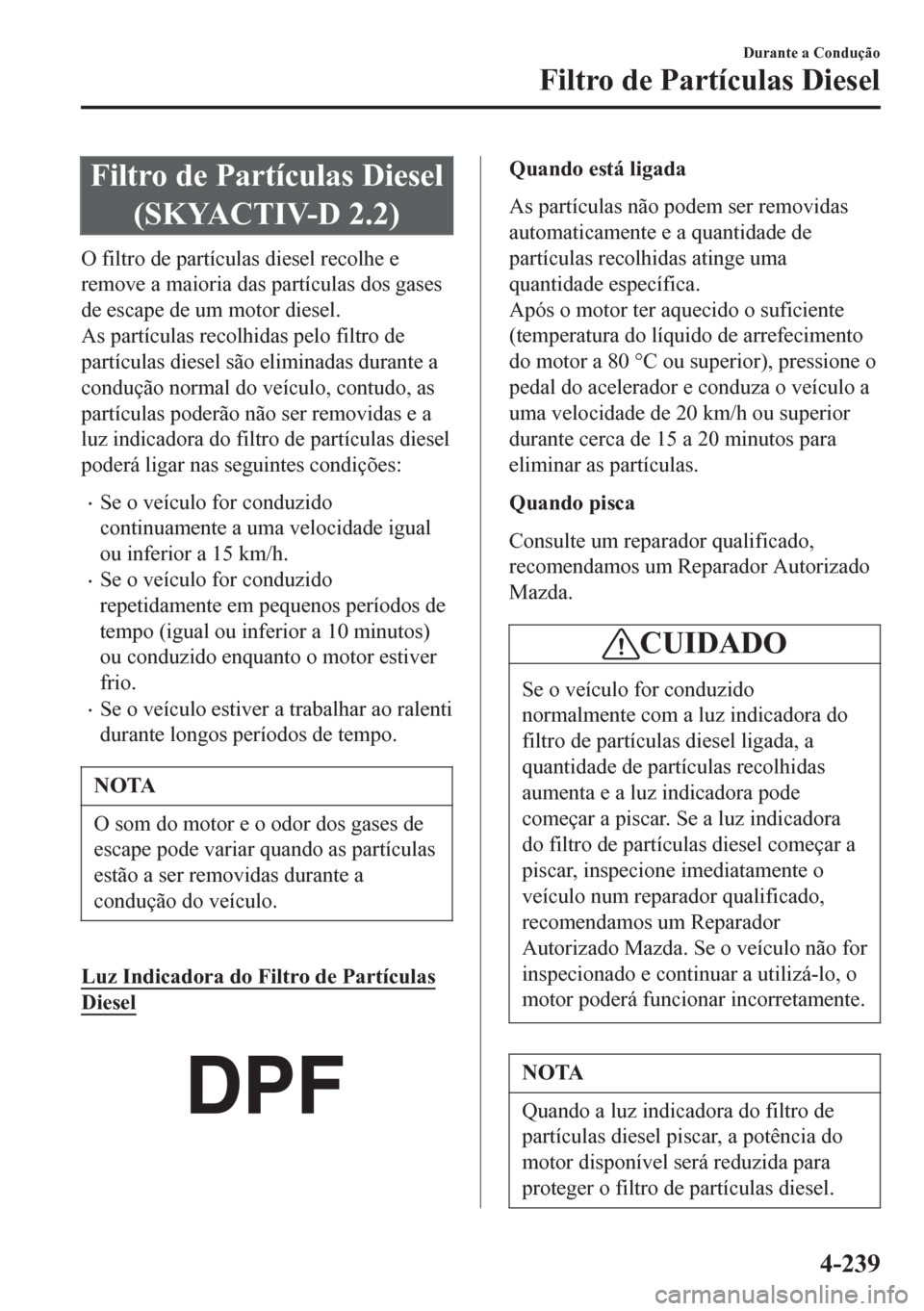

Filtro de Partículas Diesel
(SKYACTIV-D 2.2)
O filtro de partículas diesel recolhe e
remove a maioria das partículas dos gases
de escape de um motor diesel.
As partículas recolhidas pelo filtro de
partículas diesel são eliminadas durante a
condução normal do veículo, contudo, as
partículas poderão não ser removidas e a
luz indicadora do filtro de partículas diesel
poderá ligar nas seguintes condições:
•Se o veículo for conduzido
continuamente a uma velocidade igual
ou inferior a 15 km/h.
•Se o veículo for conduzido
repetidamente em pequenos períodos de
tempo (igual ou inferior a 10 minutos)
ou conduzido enquanto o motor estiver
frio.
•Se o veículo estiver a trabalhar ao ralenti
durante longos períodos de tempo.
NOTA
O som do motor e o odor dos gases de
escape pode variar quando as partículas
estão a ser removidas durante a
condução do veículo.
Luz Indicadora do Filtro de Partículas
Diesel

Quando está ligada
As partículas não podem ser removidas
automaticamente e a quantidade de
partículas recolhidas atinge uma
quantidade específica.
Após o motor ter aquecido o suficiente
(temperatura do líquido de arrefecimento
do motor a 80 °C ou superior), pressione o
pedal do acelerador e conduza o veículo a
uma velocidade de 20 km/h ou superior
durante cerca de 15 a 20 minutos para
eliminar as partículas.
Quando pisca
Consulte um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
CUIDADO
Se o veículo for conduzido
normalmente com a luz indicadora do
filtro de partículas diesel ligada, a
quantidade de partículas recolhidas
aumenta e a luz indicadora pode
começar a piscar. Se a luz indicadora
do filtro de partículas diesel começar a
piscar, inspecione imediatamente o
veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se o veículo não for
inspecionado e continuar a utilizá-lo, o
motor poderá funcionar incorretamente.
NOTA
Quando a luz indicadora do filtro de
partículas diesel piscar, a potência do
motor disponível será reduzida para
proteger o filtro de partículas diesel.
Durante a Condução
Filtro de Partículas Diesel
4-239

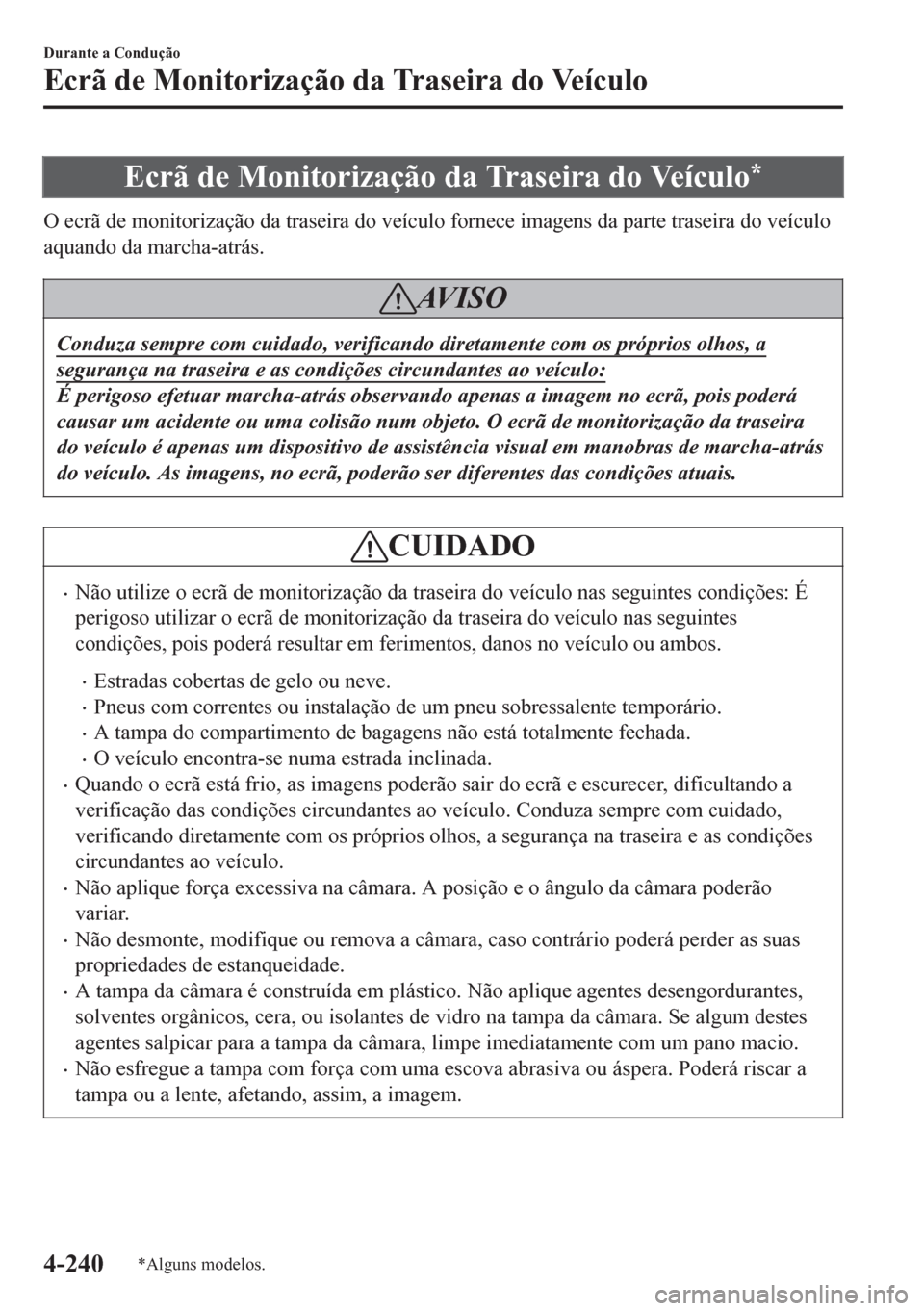

Ecrã de Monitorização da Traseira do Veículo*
O ecrã de monitorização da traseira do veículo fornece imagens da parte traseira do veículo
aquando da marcha-atrás.
AV I S O
Conduza sempre com cuidado, verificando diretamente com os próprios olhos, a
segurança na traseira e as condições circundantes ao veículo:
É perigoso efetuar marcha-atrás observando apenas a imagem no ecrã, pois poderá
causar um acidente ou uma colisão num objeto. O ecrã de monitorização da traseira
do veículo é apenas um dispositivo de assistência visual em manobras de marcha-atrás
do veículo. As imagens, no ecrã, poderão ser diferentes das condições atuais.
CUIDADO
•Não utilize o ecrã de monitorização da traseira do veículo nas seguintes condições: É
perigoso utilizar o ecrã de monitorização da traseira do veículo nas seguintes
condições, pois poderá resultar em ferimentos, danos no veículo ou ambos.
•Estradas cobertas de gelo ou neve.
•Pneus com correntes ou instalação de um pneu sobressalente temporário.
•A tampa do compartimento de bagagens não está totalmente fechada.
•O veículo encontra-se numa estrada inclinada.
•Quando o ecrã está frio, as imagens poderão sair do ecrã e escurecer, dificultando a
verificação das condições circundantes ao veículo. Conduza sempre com cuidado,
verificando diretamente com os próprios olhos, a segurança na traseira e as condições
circundantes ao veículo.
•Não aplique força excessiva na câmara. A posição e o ângulo da câmara poderão
variar.
•Não desmonte, modifique ou remova a câmara, caso contrário poderá perder as suas
propriedades de estanqueidade.
•A tampa da câmara é construída em plástico. Não aplique agentes desengordurantes,
solventes orgânicos, cera, ou isolantes de vidro na tampa da câmara. Se algum destes
agentes salpicar para a tampa da câmara, limpe imediatamente com um pano macio.
•Não esfregue a tampa com força com uma escova abrasiva ou áspera. Poderá riscar a
tampa ou a lente, afetando, assim, a imagem.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-240*Alguns modelos.

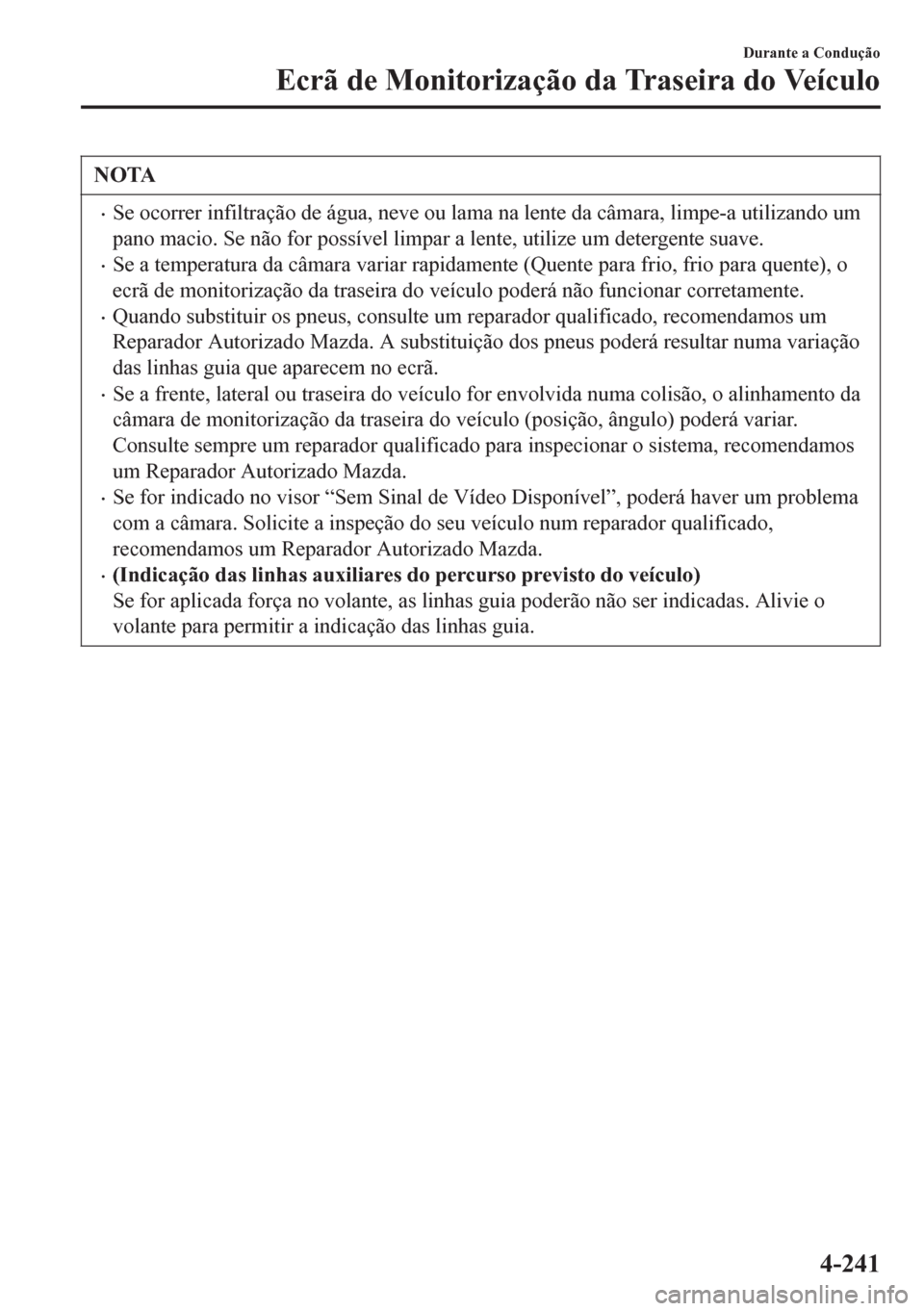

NOTA
•Se ocorrer infiltração de água, neve ou lama na lente da câmara, limpe-a utilizando um
pano macio. Se não for possível limpar a lente, utilize um detergente suave.
•Se a temperatura da câmara variar rapidamente (Quente para frio, frio para quente), o
ecrã de monitorização da traseira do veículo poderá não funcionar corretamente.
•Quando substituir os pneus, consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda. A substituição dos pneus poderá resultar numa variação
das linhas guia que aparecem no ecrã.
•Se a frente, lateral ou traseira do veículo for envolvida numa colisão, o alinhamento da
câmara de monitorização da traseira do veículo (posição, ângulo) poderá variar.
Consulte sempre um reparador qualificado para inspecionar o sistema, recomendamos
um Reparador Autorizado Mazda.
•Se for indicado no visor “Sem Sinal de Vídeo Disponível”, poderá haver um problema
com a câmara. Solicite a inspeção do seu veículo num reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
•(Indicação das linhas auxiliares do percurso previsto do veículo)
Se for aplicada força no volante, as linhas guia poderão não ser indicadas. Alivie o
volante para permitir a indicação das linhas guia.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-241

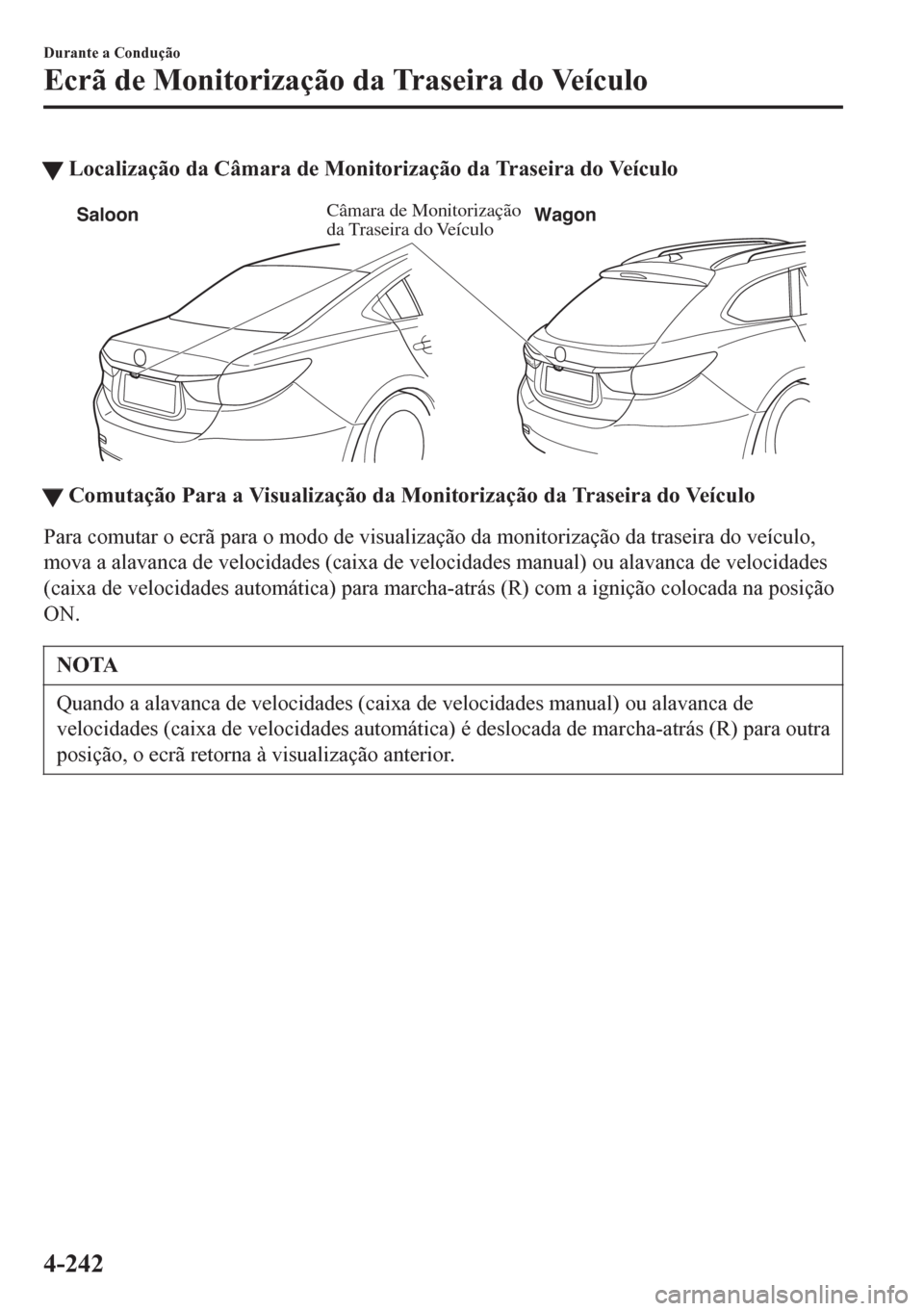

tLocalização da Câmara de Monitorização da Traseira do Veículo
Câmara de Monitorização
da Traseira do Veículo SaloonWagon
ttComutação Para a Visualização da Monitorização da Traseira do Veículo
Para comutar o ecrã para o modo de visualização da monitorização da traseira do veículo,
mova a alavanca de velocidades (caixa de velocidades manual) ou alavanca de velocidades
(caixa de velocidades automática) para marcha-atrás (R) com a ignição colocada na posição
ON.
NOTA
Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de
velocidades (caixa de velocidades automática) é deslocada de marcha-atrás (R) para outra
posição, o ecrã retorna à visualização anterior.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-242

tVisualização da Imagem Captada
As imagens, no ecrã, poderão ser diferentes das condições atuais.
(Imagem no ecrã)
Guarnição
Para-choques
Indicação da deteção de
obstrução no sistema de
sensores de estacionamento
(Indicação das linhas
de assistência ao percurso
previsto do veículo)
(Vista atual)
Alguns modelos
Objeto
Por favor, verifique a zona em
volta para sua segurança.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-243

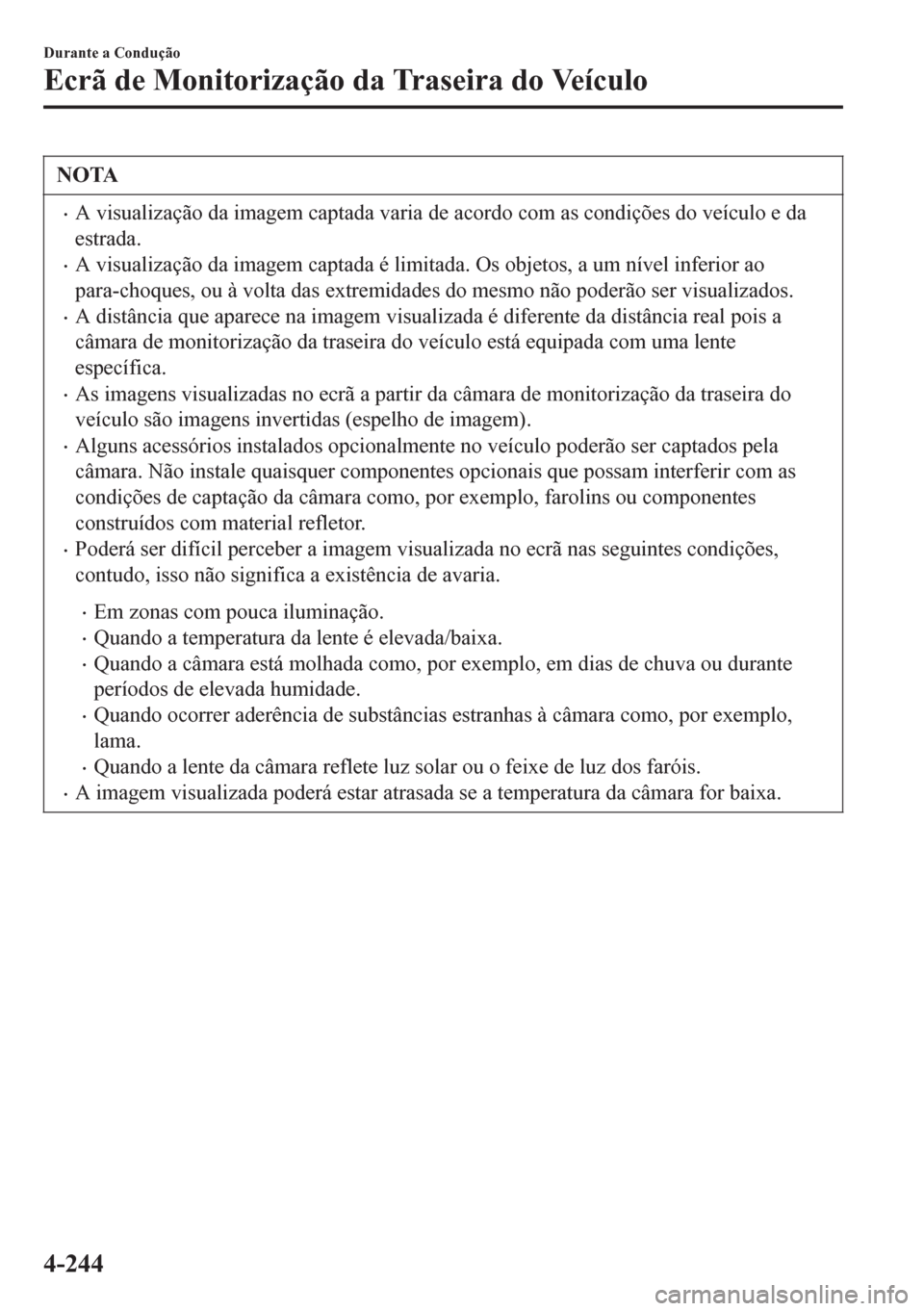

NOTA
•A visualização da imagem captada varia de acordo com as condições do veículo e da
estrada.
•A visualização da imagem captada é limitada. Os objetos, a um nível inferior ao
para-choques, ou à volta das extremidades do mesmo não poderão ser visualizados.
•A distância que aparece na imagem visualizada é diferente da distância real pois a
câmara de monitorização da traseira do veículo está equipada com uma lente
específica.
•As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do
veículo são imagens invertidas (espelho de imagem).
•Alguns acessórios instalados opcionalmente no veículo poderão ser captados pela
câmara. Não instale quaisquer componentes opcionais que possam interferir com as
condições de captação da câmara como, por exemplo, farolins ou componentes
construídos com material refletor.
•Poderá ser difícil perceber a imagem visualizada no ecrã nas seguintes condições,
contudo, isso não significa a existência de avaria.
•Em zonas com pouca iluminação.
•Quando a temperatura da lente é elevada/baixa.
•Quando a câmara está molhada como, por exemplo, em dias de chuva ou durante
períodos de elevada humidade.
•Quando ocorrer aderência de substâncias estranhas à câmara como, por exemplo,
lama.
•Quando a lente da câmara reflete luz solar ou o feixe de luz dos faróis.
•A imagem visualizada poderá estar atrasada se a temperatura da câmara for baixa.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-244

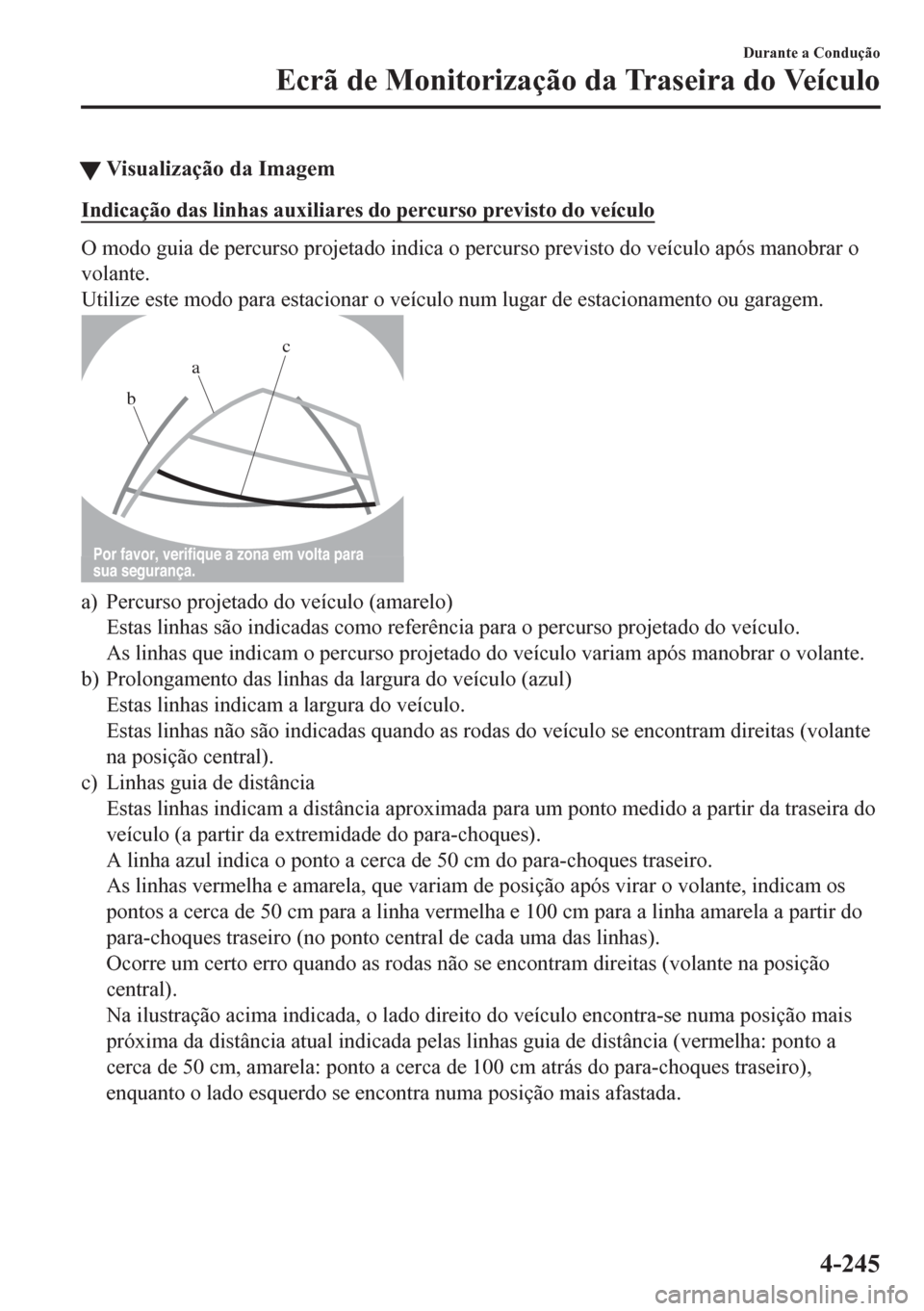

tVisualização da Imagem
Indicação das linhas auxiliares do percurso previsto do veículo
O modo guia de percurso projetado indica o percurso previsto do veículo após manobrar o
volante.
Utilize este modo para estacionar o veículo num lugar de estacionamento ou garagem.
bac
Por favor, verifique a zona em volta para
sua segurança.
a) Percurso projetado do veículo (amarelo)
Estas linhas são indicadas como referência para o percurso projetado do veículo.
As linhas que indicam o percurso projetado do veículo variam após manobrar o volante.
b) Prolongamento das linhas da largura do veículo (azul)
Estas linhas indicam a largura do veículo.
Estas linhas não são indicadas quando as rodas do veículo se encontram direitas (volante
na posição central).
c) Linhas guia de distância
Estas linhas indicam a distância aproximada para um ponto medido a partir da traseira do
veículo (a partir da extremidade do para-choques).
A linha azul indica o ponto a cerca de 50 cm do para-choques traseiro.
As linhas vermelha e amarela, que variam de posição após virar o volante, indicam os
pontos a cerca de 50 cm para a linha vermelha e 100 cm para a linha amarela a partir do
para-choques traseiro (no ponto central de cada uma das linhas).
Ocorre um certo erro quando as rodas não se encontram direitas (volante na posição
central).
Na ilustração acima indicada, o lado direito do veículo encontra-se numa posição mais
próxima da distância atual indicada pelas linhas guia de distância (vermelha: ponto a
cerca de 50 cm, amarela: ponto a cerca de 100 cm atrás do para-choques traseiro),
enquanto o lado esquerdo se encontra numa posição mais afastada.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-245
