NOTA
•Poderá ser difícil visualizar o ecrã, se estiver a usar óculos de sol polarizados. Tire os
seus óculos de sol polarizados ou ajuste a luminosidade.
•Se a bateria tiver sido removida e novamente instalada ou a tensão da bateria for baixa,
a posição ajustada pode divergir.
•O ecrã pode ser difícil de visualizar ou ser afetado temporariamente pelas condições
climáticas tais como chuva, neve, luz e temperatura.
•Se o sistema de áudio for removido, o ecrã de condução ativa não pode ser operado.
O ecrã de condução ativa indica a seguinte informação:
•Avisos e Condições de Funcionamento do Sistema de Monitorização do Ângulo Morto
(BSM)
Consulte Sistema de Monitorização do Ângulo Morto (BSM) na página 4-136.
•Avisos do Sistema de Assistência ao Reconhecimento da Distância (DRSS)
Consulte Sistema de Assistência ao Reconhecimento da Distância (DRSS) na página
4-151.
•Avisos e sinais de trânsito do Sistema de Reconhecimento dos Sinais de Trânsito (TSR)
Consulte Sistema de Reconhecimento dos Sinais de Trânsito (TSR) na página 4-143.
•Avisos e Condições de Operação do Controlo da Velocidade de Cruzeiro de Radar Mazda
(MRCC)
Consulte Controlo da Velocidade de Cruzeiro de Radar Mazda (MRCC) na página 4-163.
•Avisos e Condições de Funcionamento do Assistente de Faixa de Rodagem (LAS) e
Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
Consulte Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso de Saída de Faixa de
Rodagem (LDWS) na página 4-177.
•Avisos da Ajuda Inteligente à Travagem em Cidade Avançada (SCBS Avançado)
Consulte Ajuda Inteligente à Travagem em Cidade Avançada (SCBS Avançado) na página
4-199.
•Avisos da Ajuda Inteligente à Travagem em Cidade [Marcha em Frente] (SCBS F)
Consulte Ajuda Inteligente à Travagem em Cidade [Marcha em Frente] (SCBS F) na
página 4-204.
•Avisos da Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)
Consulte Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R) na página
4-209.
•Avisos e Condições de Operação da Ajuda Inteligente à Travagem (SBS)
Consulte Ajuda Inteligente à Travagem (SBS) na página 4-215.
Durante a Condução
Painel de Instrumentos e Indicadores
4-46

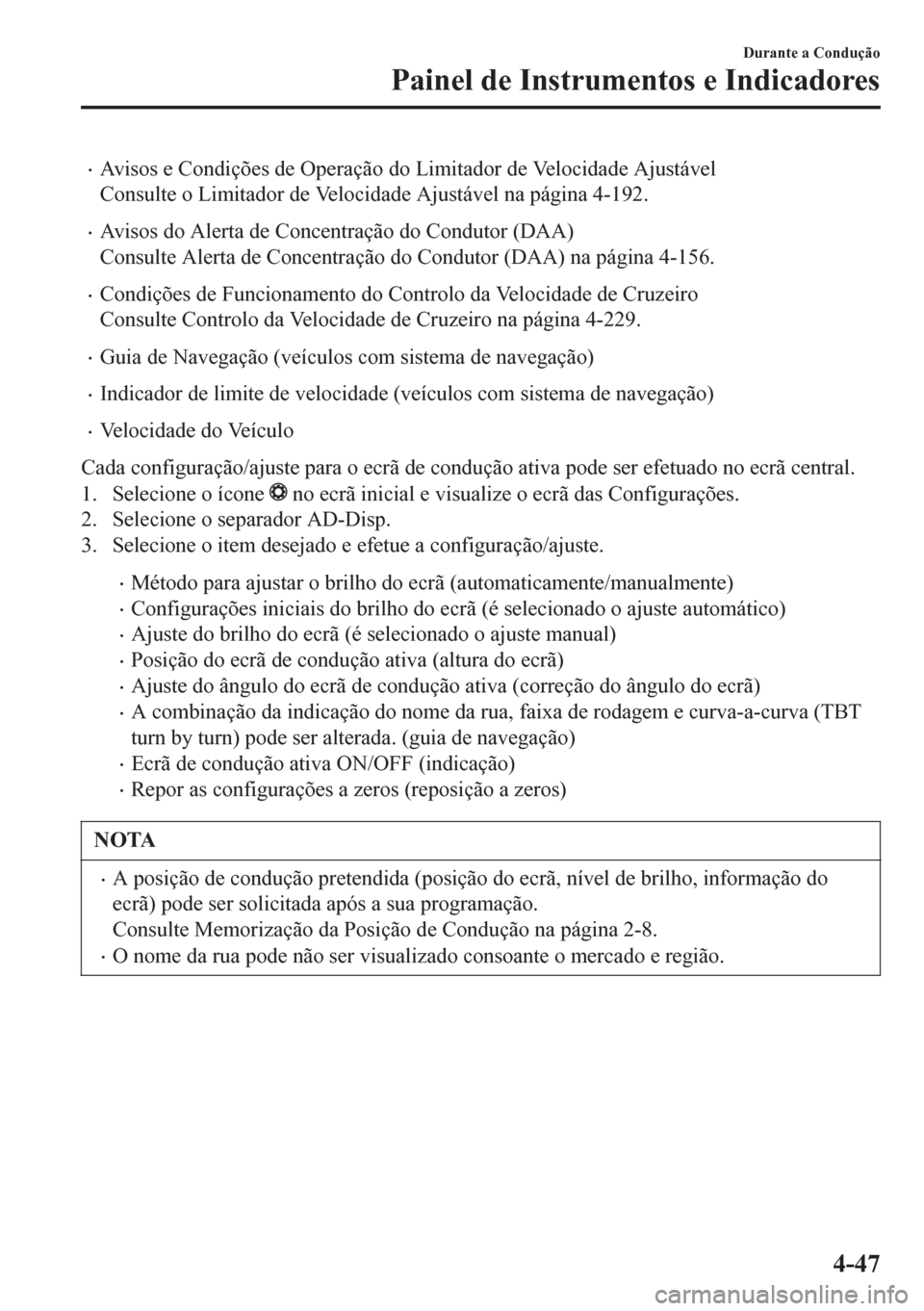

•Avisos e Condições de Operação do Limitador de Velocidade Ajustável
Consulte o Limitador de Velocidade Ajustável na página 4-192.
•Avisos do Alerta de Concentração do Condutor (DAA)
Consulte Alerta de Concentração do Condutor (DAA) na página 4-156.
•Condições de Funcionamento do Controlo da Velocidade de Cruzeiro
Consulte Controlo da Velocidade de Cruzeiro na página 4-229.
•Guia de Navegação (veículos com sistema de navegação)
•Indicador de limite de velocidade (veículos com sistema de navegação)
•Velocidade do Veículo
Cada configuração/ajuste para o ecrã de condução ativa pode ser efetuado no ecrã central.
1. Selecione o ícone
no ecrã inicial e visualize o ecrã das Configurações.
2. Selecione o separador AD-Disp.
3. Selecione o item desejado e efetue a configuração/ajuste.
•Método para ajustar o brilho do ecrã (automaticamente/manualmente)
•Configurações iniciais do brilho do ecrã (é selecionado o ajuste automático)
•Ajuste do brilho do ecrã (é selecionado o ajuste manual)
•Posição do ecrã de condução ativa (altura do ecrã)
•Ajuste do ângulo do ecrã de condução ativa (correção do ângulo do ecrã)
•A combinação da indicação do nome da rua, faixa de rodagem e curva-a-curva (TBT
turn by turn) pode ser alterada. (guia de navegação)
•Ecrã de condução ativa ON/OFF (indicação)
•Repor as configurações a zeros (reposição a zeros)
NOTA
•A posição de condução pretendida (posição do ecrã, nível de brilho, informação do
ecrã) pode ser solicitada após a sua programação.
Consulte Memorização da Posição de Condução na página 2-8.
•O nome da rua pode não ser visualizado consoante o mercado e região.
Durante a Condução
Painel de Instrumentos e Indicadores
4-47

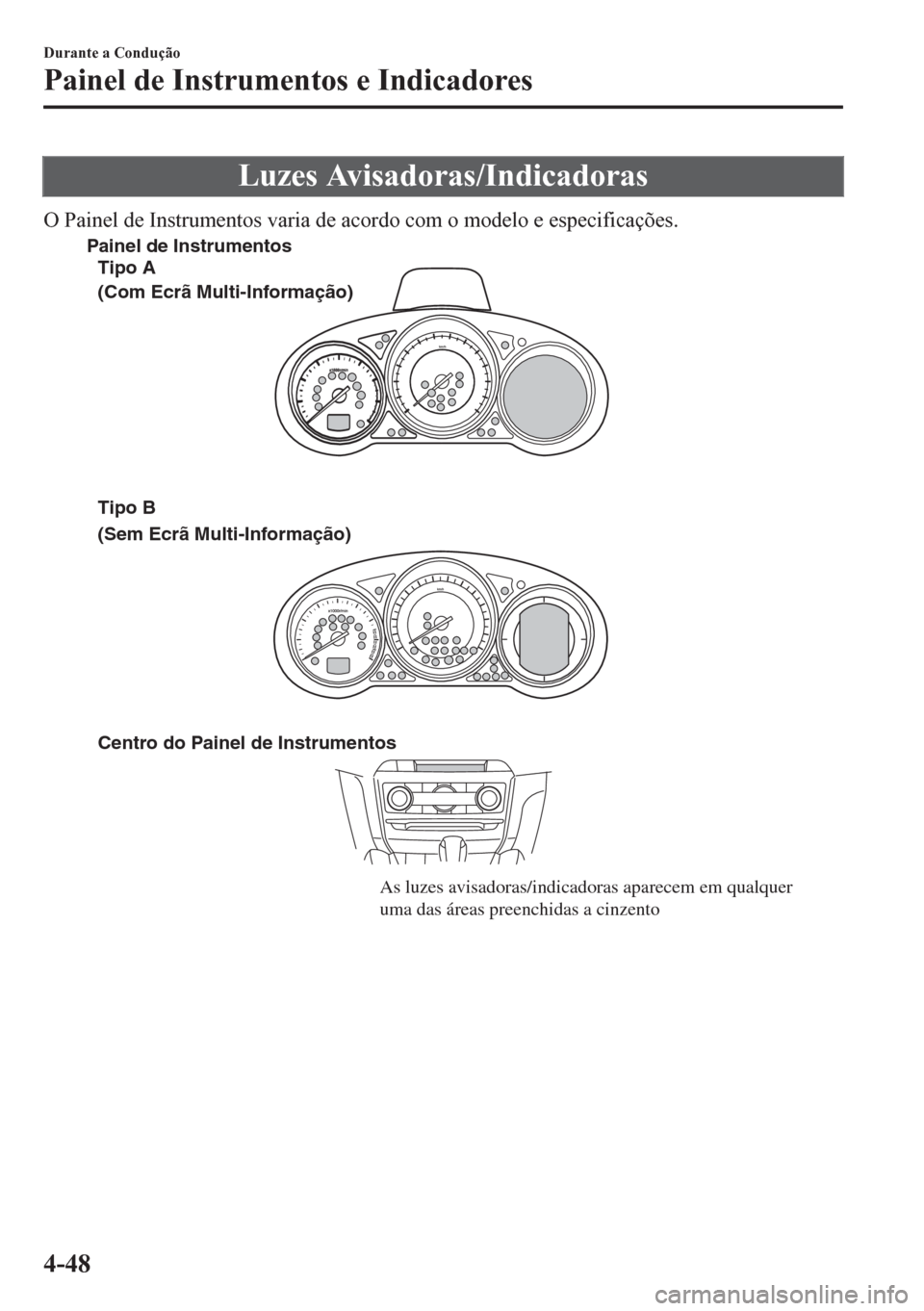

Luzes Avisadoras/Indicadoras
O Painel de Instrumentos varia de acordo com o modelo e especificações.
Centro do Painel de Instrumentos
As luzes avisadoras/indicadoras aparecem em qualquer
uma das áreas preenchidas a cinzento Tipo A
(Com Ecrã Multi-Informação)
(Sem Ecrã Multi-Informação) Painel de Instrumentos
Tipo B
Durante a Condução
Painel de Instrumentos e Indicadores
4-48

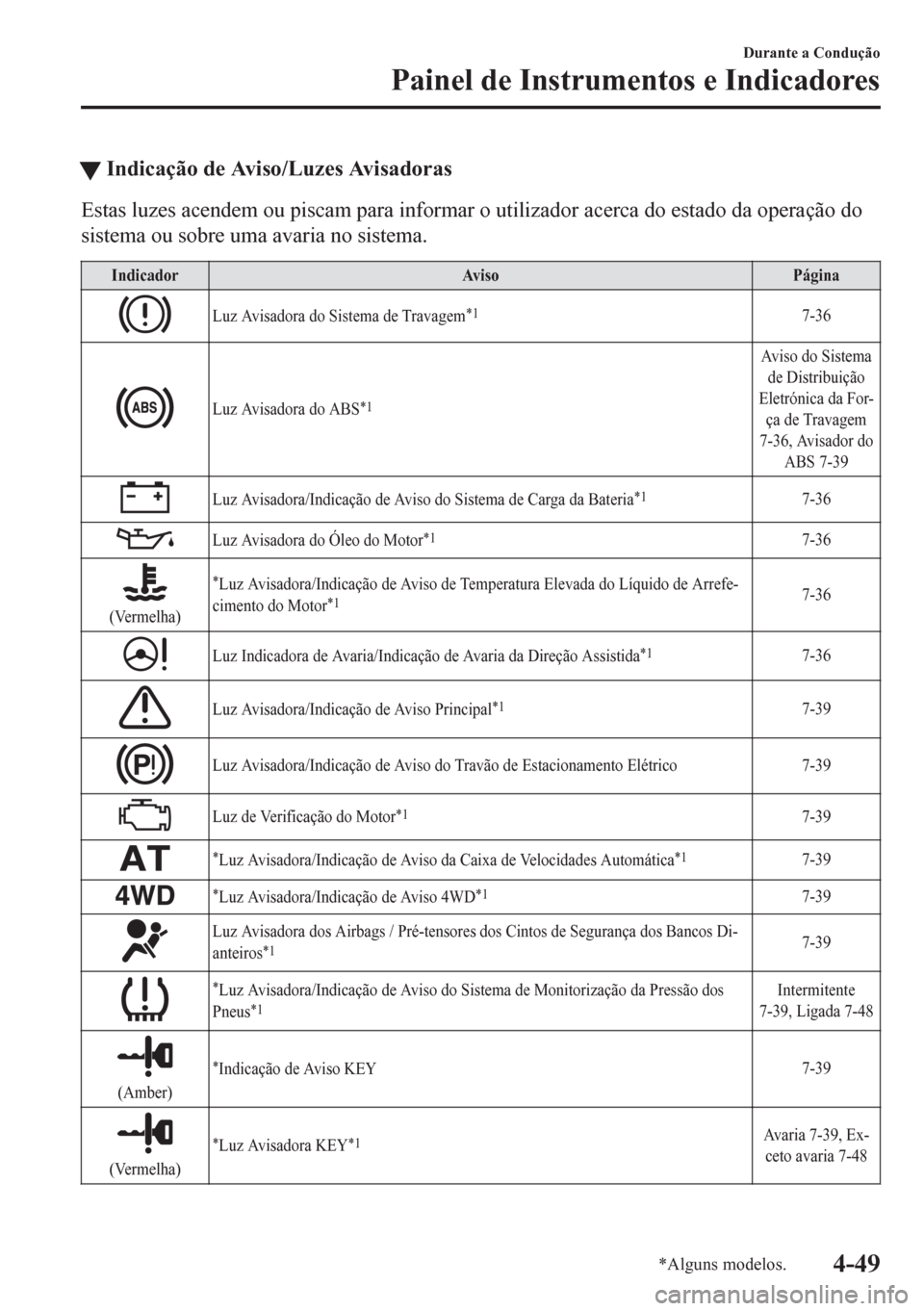

tIndicação de Aviso/Luzes Avisadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Aviso Página
Luz Avisadora do Sistema de Travagem*17-36
Luz Avisadora do ABS*1
Aviso do Sistema
de Distribuição
Eletrónica da For-
ça de Travagem
7-36, Avisador do
ABS 7-39
Luz Avisadora/Indicação de Aviso do Sistema de Carga da Bateria*17-36
Luz Avisadora do Óleo do Motor*17-36
(Vermelha)
*Luz Avisadora/Indicação de Aviso de Temperatura Elevada do Líquido de Arrefe-
cimento do Motor*17-36
Luz Indicadora de Avaria/Indicação de Avaria da Direção Assistida*17-36
Luz Avisadora/Indicação de Aviso Principal*17-39
Luz Avisadora/Indicação de Aviso do Travão de Estacionamento Elétrico 7-39
Luz de Verificação do Motor*17-39
*Luz Avisadora/Indicação de Aviso da Caixa de Velocidades Automática*17-39
*Luz Avisadora/Indicação de Aviso 4WD*17-39
Luz Avisadora dos Airbags / Pré-tensores dos Cintos de Segurança dos Bancos Di-
anteiros*17-39
*Luz Avisadora/Indicação de Aviso do Sistema de Monitorização da Pressão dos
Pneus*1Intermitente
7-39, Ligada 7-48
(Amber)
*Indicação de Aviso KEY7-39
(Vermelha)
*Luz Avisadora KEY*1Avaria 7-39, Ex-
ceto avaria 7-48
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-49

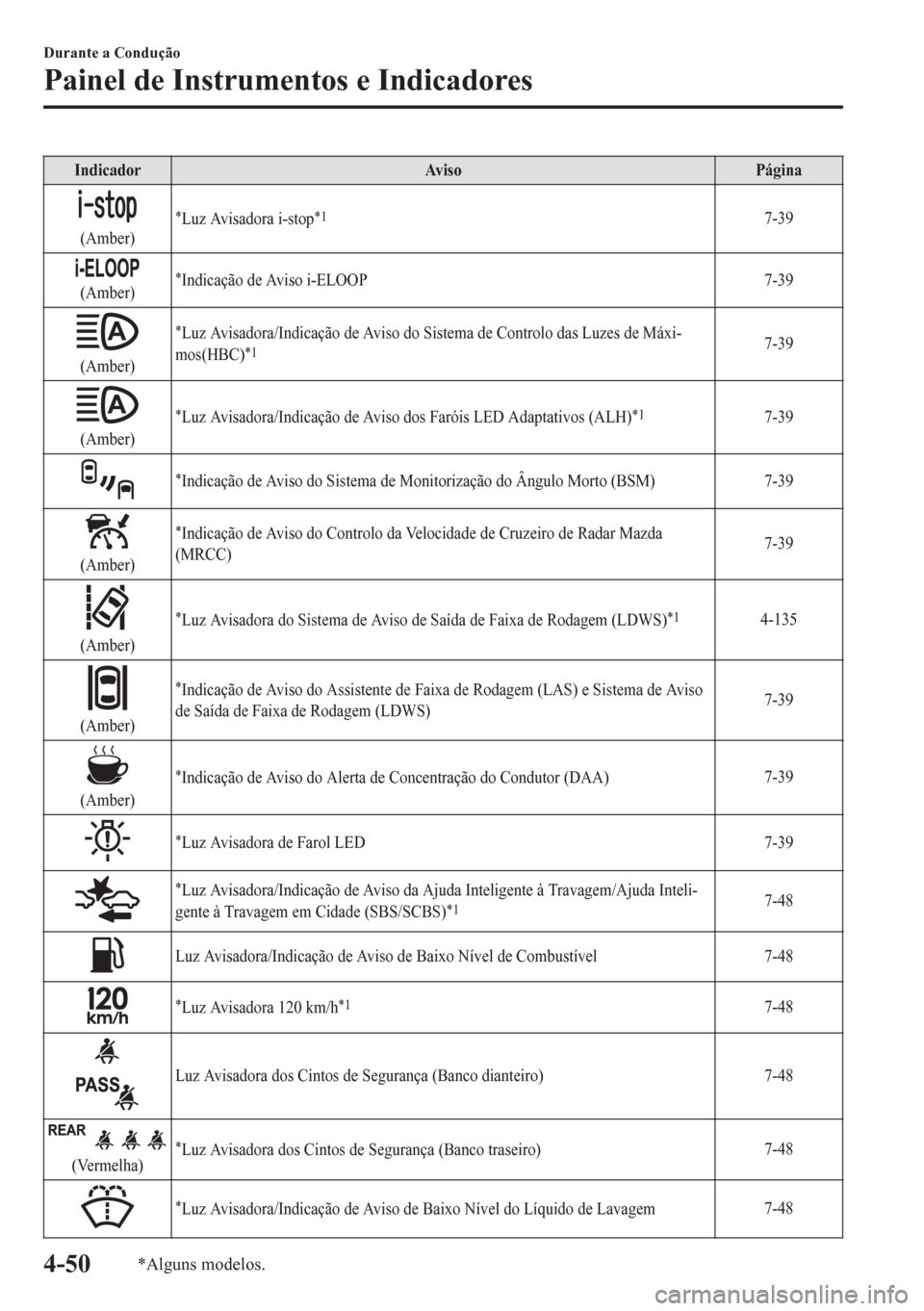

Indicador Aviso Página
(Amber)
*Luz Avisadora i-stop*17-39
(Amber)*Indicação de Aviso i-ELOOP7-39
(Amber)
*Luz Avisadora/Indicação de Aviso do Sistema de Controlo das Luzes de Máxi-
mos(HBC)*17-39
(Amber)
*Luz Avisadora/Indicação de Aviso dos Faróis LED Adaptativos (ALH)*17-39
*Indicação de Aviso do Sistema de Monitorização do Ângulo Morto (BSM)7-39
(Amber)
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar Mazda
(MRCC)7-39
(Amber)
*Luz Avisadora do Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)*14-135
(Amber)
*Indicação de Aviso do Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso
de Saída de Faixa de Rodagem (LDWS)7-39
(Amber)
*Indicação de Aviso do Alerta de Concentração do Condutor (DAA)7-39
*Luz Avisadora de Farol LED7-39
*Luz Avisadora/Indicação de Aviso da Ajuda Inteligente à Travagem/Ajuda Inteli-
gente à Travagem em Cidade (SBS/SCBS)*17-48
Luz Avisadora/Indicação de Aviso de Baixo Nível de Combustível 7-48
*Luz Avisadora 120 km/h*17-48
Luz Avisadora dos Cintos de Segurança (Banco dianteiro) 7-48
(Vermelha)*Luz Avisadora dos Cintos de Segurança (Banco traseiro)7-48
*Luz Avisadora/Indicação de Aviso de Baixo Nível do Líquido de Lavagem7-48
Durante a Condução
Painel de Instrumentos e Indicadores
4-50*Alguns modelos.

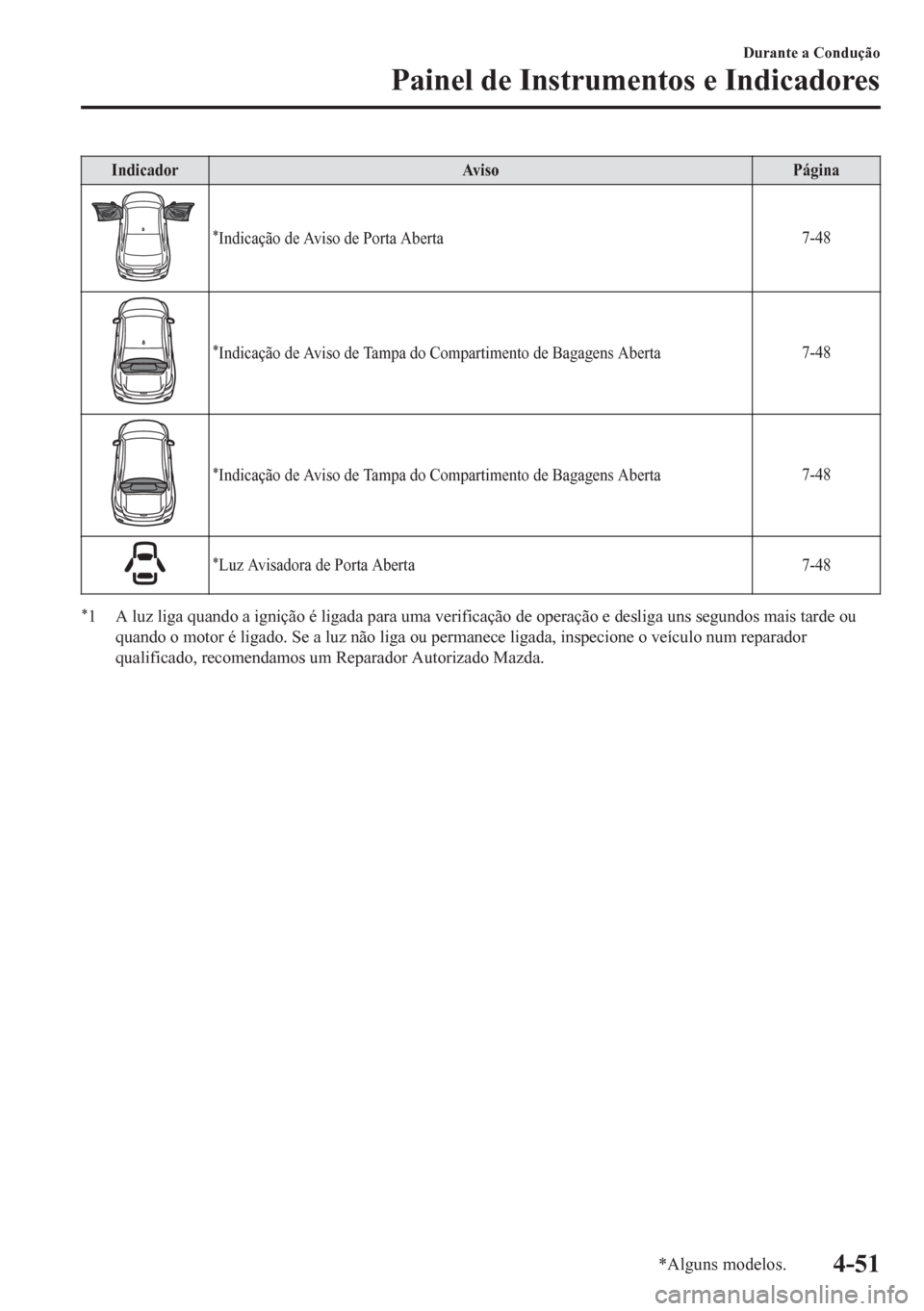

Indicador Aviso Página
*Indicação de Aviso de Porta Aberta7-48
*Indicação de Aviso de Tampa do Compartimento de Bagagens Aberta7-48
*Indicação de Aviso de Tampa do Compartimento de Bagagens Aberta7-48
*Luz Avisadora de Porta Aberta7-48
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a luz não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-51

tIndicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Indicador Página
(Verde)*Luz Indicadora dos Cintos de Segurança (Banco traseiro)2-23
*Luz Indicadora de Desativação do Airbag do Passageiro Dian-
teiro*12-50
Luz Indicadora de Segurança*13-53
(Branco/Verde)Luz Indicadora/Indicação KEY 4-6
*Indicação de Alarme de Velocidade do Veículo4-44
Luz Indicadora/Indicação de Chave Inglesa*14-55
*Luz Indicadora de Pré-Aquecimento*14-55
*Luz Indicadora/Indicação do Filtro de Partículas Diesel*14-239
(Azul)
*Luz Indicadora de Baixa Temperatura do Líquido de Arrefeci-
mento do Motor4-55
Indicador de Posição da Alavanca de Velocidades 4-62
Luz Indicadora/Indicação de Luzes Ligadas 4-73
Luz Indicadora das Luzes de MáximosLuzes de Máximos-Médios 4-77, Si-
nal de Luzes 4-77
Luz Indicadora das Luzes de Mudança de Direção/Luzes de
EmergênciaSinais de Mudança de Direção e de
Faixa 4-83, Luzes de Emergência
4-92
*Luz Indicadora das Luzes de Nevoeiro Dianteiras4-80
*Luz Indicadora da Luz de Nevoeiro Traseira4-81
Luz Indicadora/Indicação do Travão de Estacionamento Elétri-
co*1*27-39
Durante a Condução
Painel de Instrumentos e Indicadores
4-52*Alguns modelos.

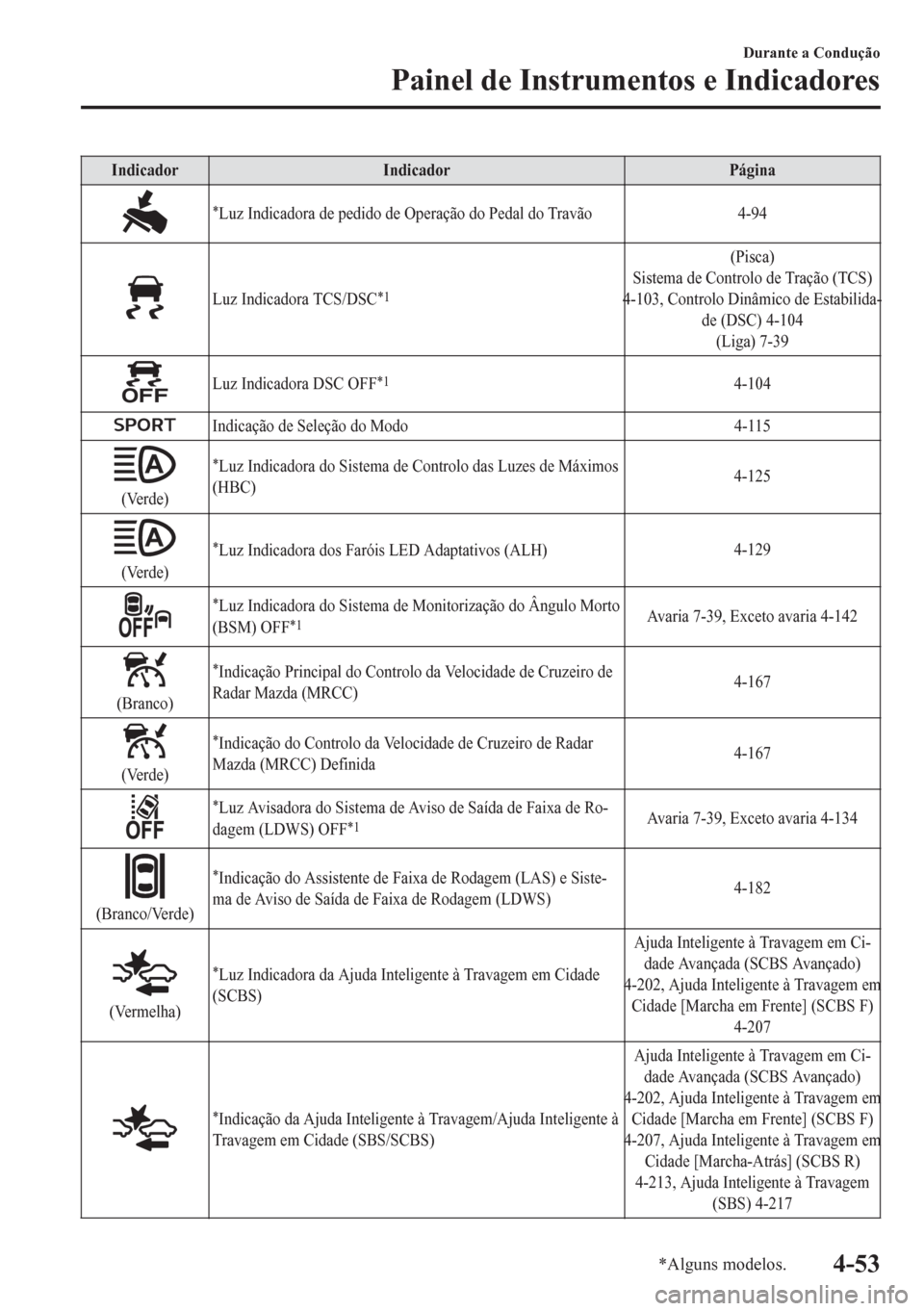

Indicador Indicador Página
*Luz Indicadora de pedido de Operação do Pedal do Travão4-94
Luz Indicadora TCS/DSC*1
(Pisca)
Sistema de Controlo de Tração (TCS)
4-103, Controlo Dinâmico de Estabilida-
de (DSC) 4-104
(Liga) 7-39
Luz Indicadora DSC OFF*14-104
Indicação de Seleção do Modo 4-115
(Verde)
*Luz Indicadora do Sistema de Controlo das Luzes de Máximos
(HBC)4-125
(Verde)
*Luz Indicadora dos Faróis LED Adaptativos (ALH)4-129
*Luz Indicadora do Sistema de Monitorização do Ângulo Morto
(BSM) OFF*1Avaria 7-39, Exceto avaria 4-142
(Branco)
*Indicação Principal do Controlo da Velocidade de Cruzeiro de
Radar Mazda (MRCC)4-167
(Verde)
*Indicação do Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC) Definida4-167
*Luz Avisadora do Sistema de Aviso de Saída de Faixa de Ro-
dagem (LDWS) OFF*1Avaria 7-39, Exceto avaria 4-134
(Branco/Verde)
*Indicação do Assistente de Faixa de Rodagem (LAS) e Siste-
ma de Aviso de Saída de Faixa de Rodagem (LDWS)4-182
(Vermelha)
*Luz Indicadora da Ajuda Inteligente à Travagem em Cidade
(SCBS)Ajuda Inteligente à Travagem em Ci-
dade Avançada (SCBS Avançado)
4-202, Ajuda Inteligente à Travagem em
Cidade [Marcha em Frente] (SCBS F)
4-207
*Indicação da Ajuda Inteligente à Travagem/Ajuda Inteligente à
Travagem em Cidade (SBS/SCBS)Ajuda Inteligente à Travagem em Ci-
dade Avançada (SCBS Avançado)
4-202, Ajuda Inteligente à Travagem em
Cidade [Marcha em Frente] (SCBS F)
4-207, Ajuda Inteligente à Travagem em
Cidade [Marcha-Atrás] (SCBS R)
4-213, Ajuda Inteligente à Travagem
(SBS) 4-217
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-53
