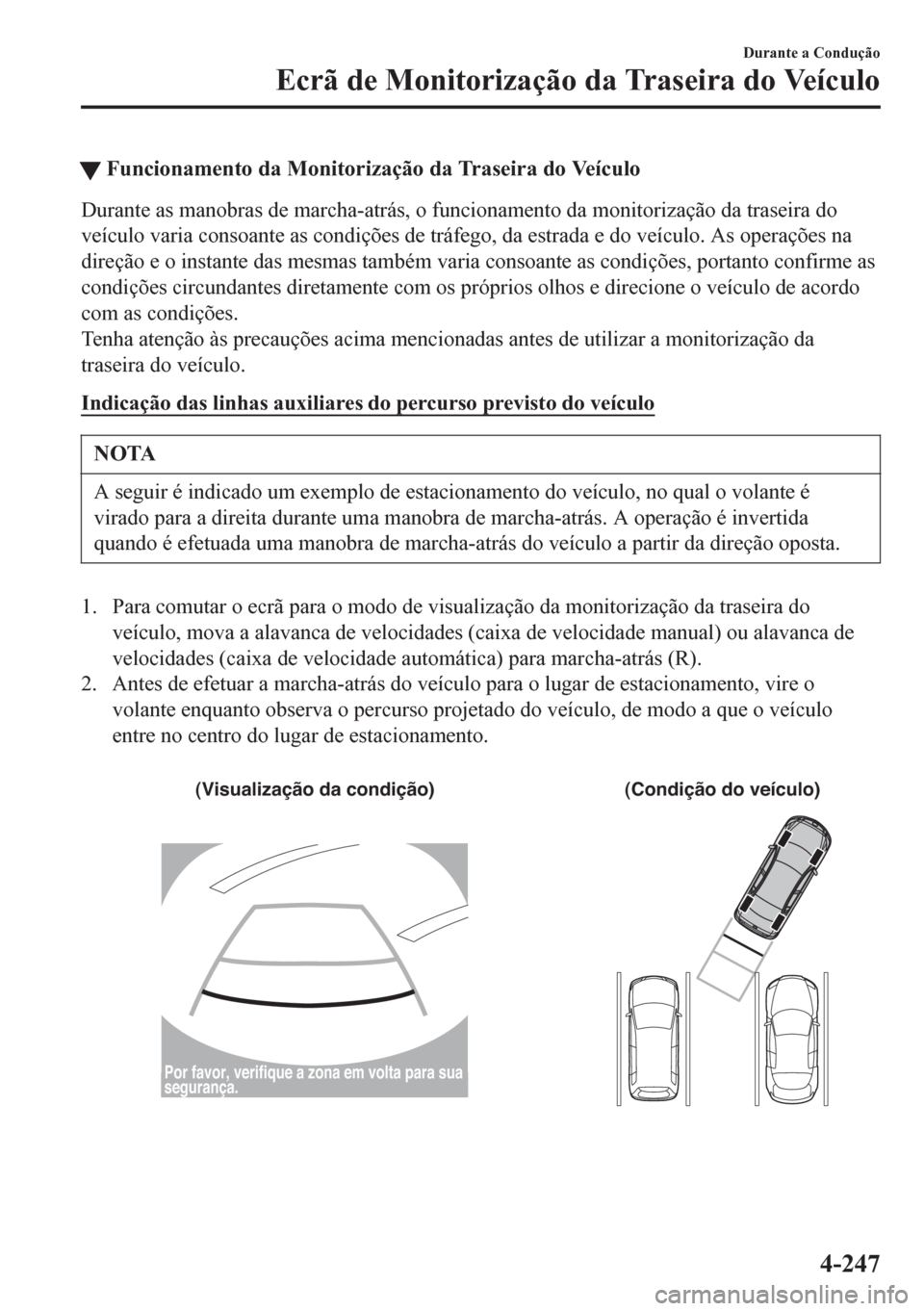

2016 MAZDA MODEL 6 Manual do proprietário (in Portuguese)

CUIDADO
A posição das linhas guia indicada no ecrã varia de acordo com as condições do veículo
(como por exemplo o número de ocupante/carga) e com as condições da estrada (tais
como uma elevada inclinação da traseira do veículo).
Quando efetuar manobras de marcha-atrás, verifique sempre a área na traseira do veículo
diretamente com os próprios olhos.
Indicação das linhas auxiliares fixas

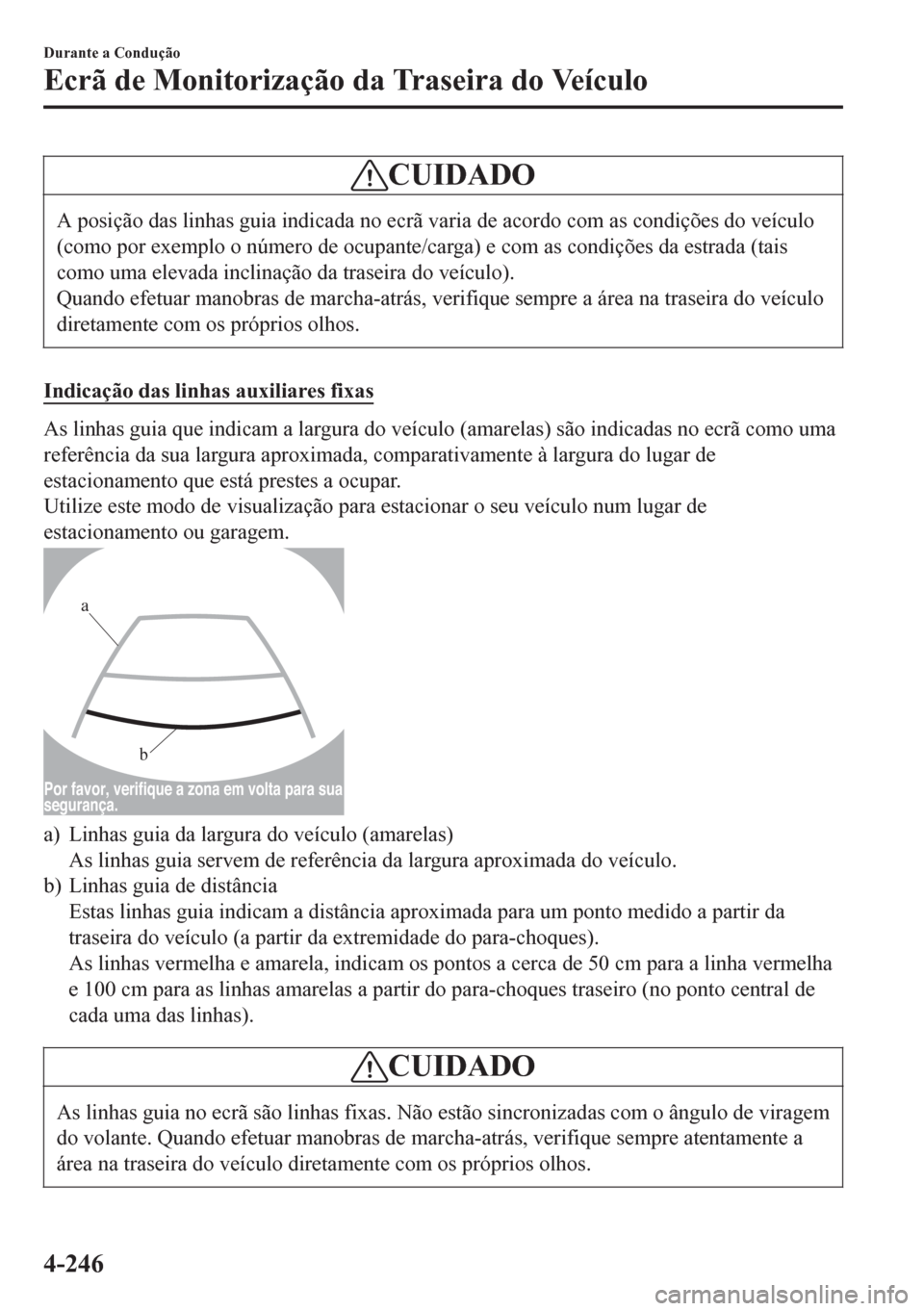

As linhas guia que indicam a largura do veículo (amarelas) são indicadas no ecrã como uma
referência da sua largura aproximada, comparativamente à largura do lugar de
estacionamento que está prestes a ocupar.
Utilize este modo de visualização para estacionar o seu veículo num lugar de
estacionamento ou garagem.
b
a
Por favor, verifique a zona em volta para sua
segurança.
a) Linhas guia da largura do veículo (amarelas)
As linhas guia servem de referência da largura aproximada do veículo.
b) Linhas guia de distância
Estas linhas guia indicam a distância aproximada para um ponto medido a partir da
traseira do veículo (a partir da extremidade do para-choques).
As linhas vermelha e amarela, indicam os pontos a cerca de 50 cm para a linha vermelha
e 100 cm para as linhas amarelas a partir do para-choques traseiro (no ponto central de
cada uma das linhas).
CUIDADO
As linhas guia no ecrã são linhas fixas. Não estão sincronizadas com o ângulo de viragem
do volante. Quando efetuar manobras de marcha-atrás, verifique sempre atentamente a
área na traseira do veículo diretamente com os próprios olhos.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-246

tFuncionamento da Monitorização da Traseira do Veículo
Durante as manobras de marcha-atrás, o funcionamento da monitorização da traseira do
veículo varia consoante as condições de tráfego, da estrada e do veículo. As operações na
direção e o instante das mesmas também varia consoante as condições, portanto confirme as
condições circundantes diretamente com os próprios olhos e direcione o veículo de acordo
com as condições.
Tenha atenção às precauções acima mencionadas antes de utilizar a monitorização da
traseira do veículo.
Indicação das linhas auxiliares do percurso previsto do veículo
NOTA
A seguir é indicado um exemplo de estacionamento do veículo, no qual o volante é
virado para a direita durante uma manobra de marcha-atrás. A operação é invertida
quando é efetuada uma manobra de marcha-atrás do veículo a partir da direção oposta.
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades (caixa de velocidade manual) ou alavanca de
velocidades (caixa de velocidade automática) para marcha-atrás (R).
2. Antes de efetuar a marcha-atrás do veículo para o lugar de estacionamento, vire o
volante enquanto observa o percurso projetado do veículo, de modo a que o veículo
entre no centro do lugar de estacionamento.

(Visualização da condição) (Condição do veículo)
Por favor, verifique a zona em volta para sua
segurança.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-247

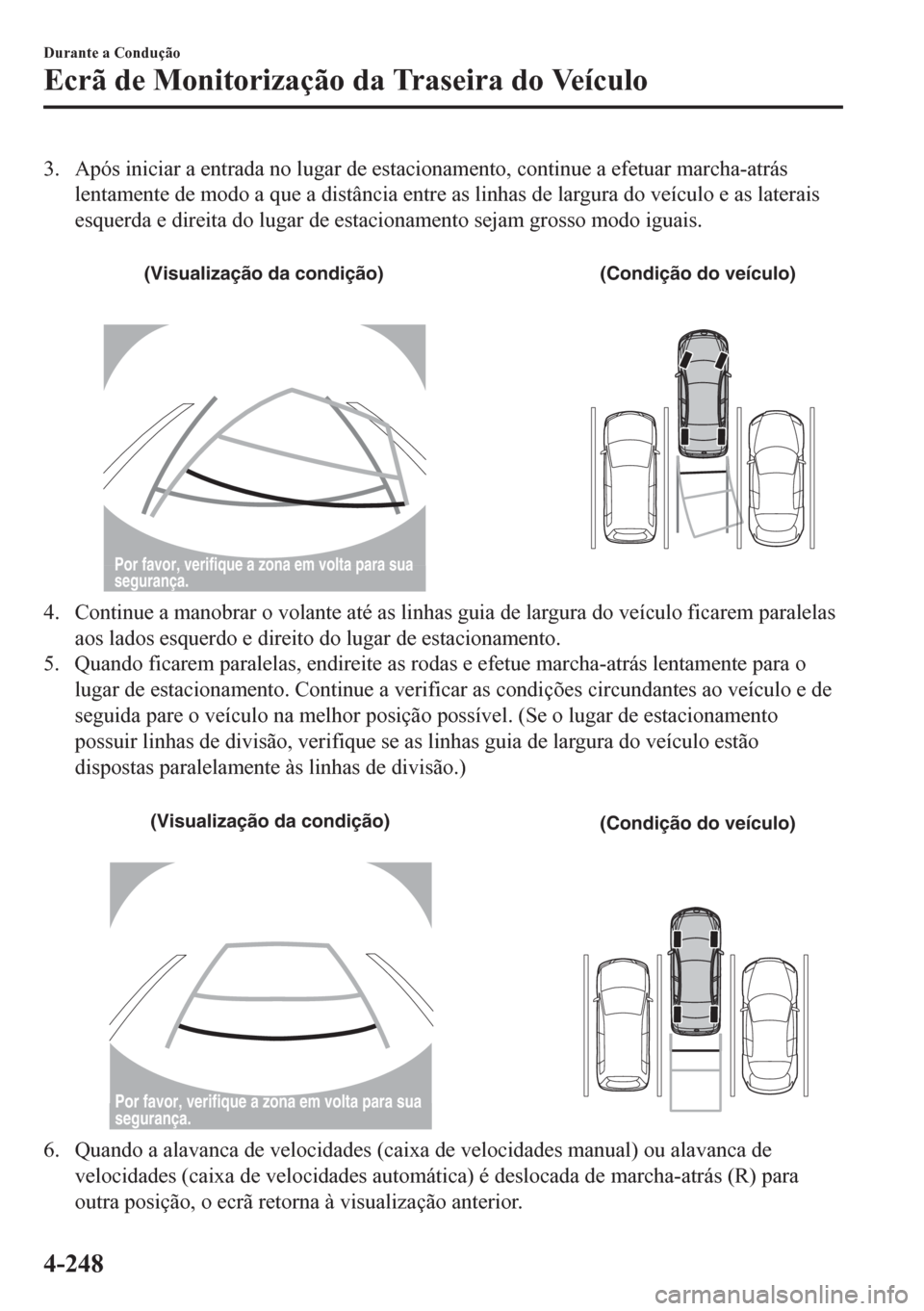

3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.

(Visualização da condição) (Condição do veículo)
Por favor, verifique a zona em volta para sua
segurança.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)

(Visualização da condição)
(Condição do veículo)
Por favor, verifique a zona em volta para sua
segurança.
6. Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de
velocidades (caixa de velocidades automática) é deslocada de marcha-atrás (R) para
outra posição, o ecrã retorna à visualização anterior.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-248

NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.

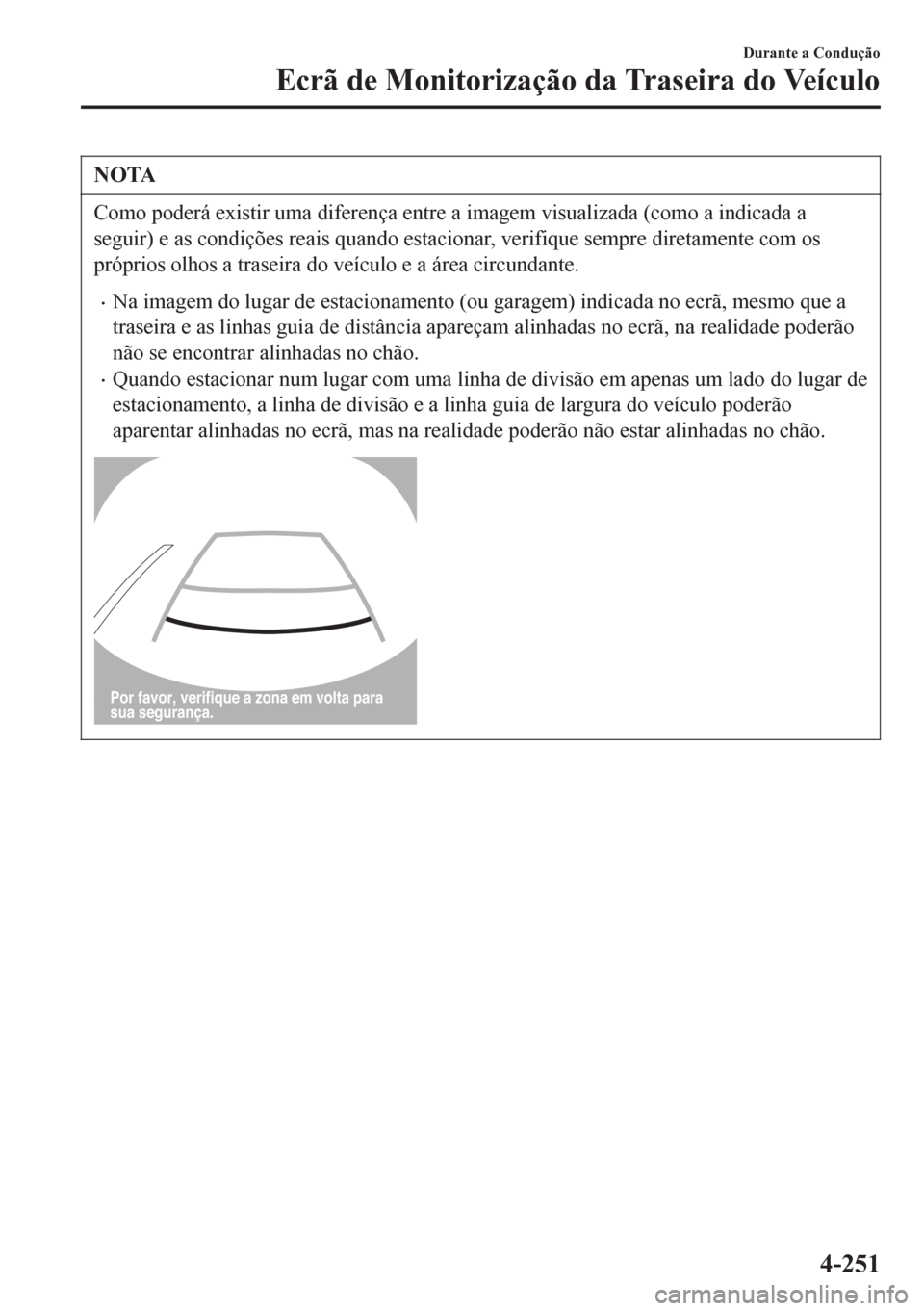

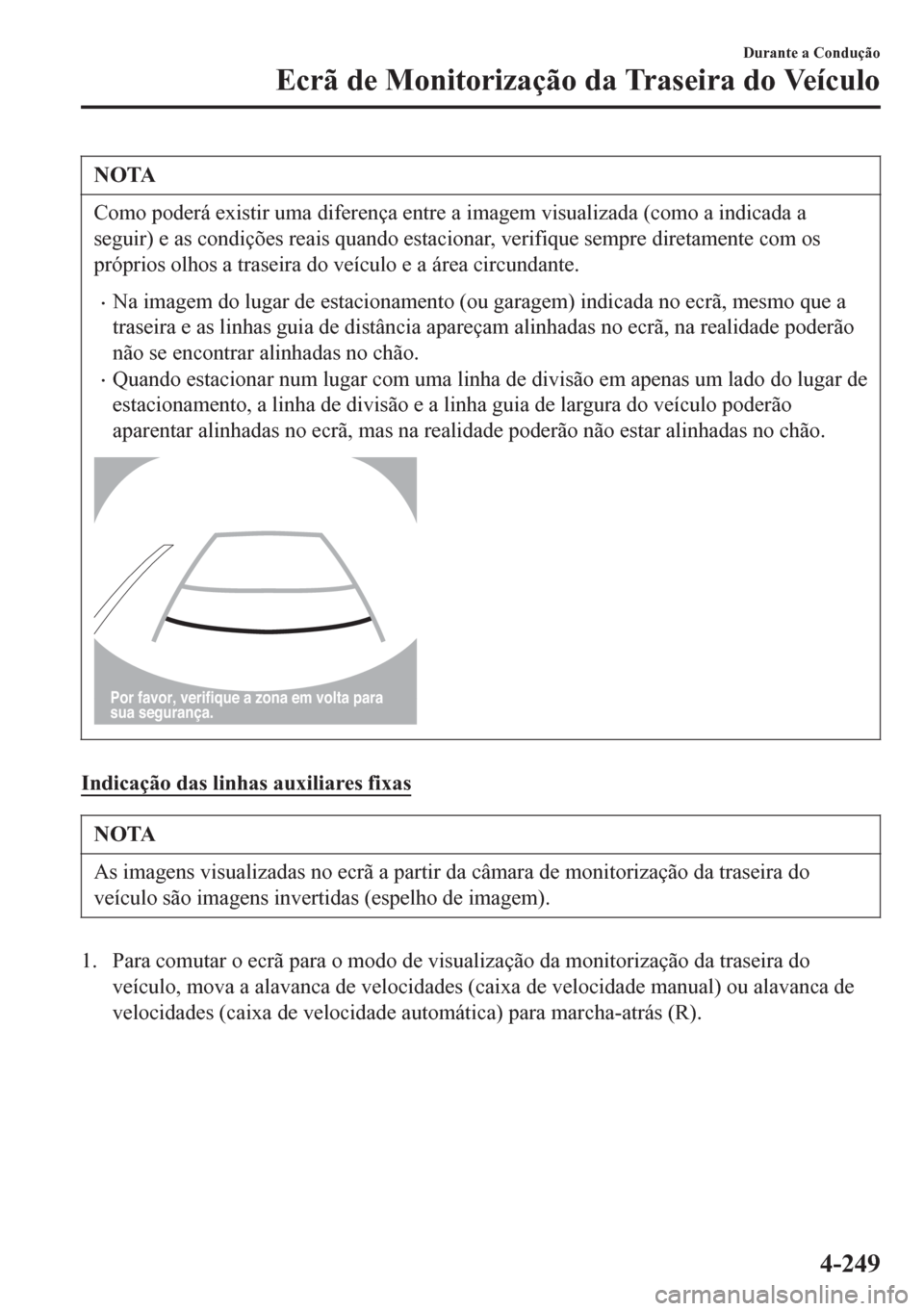

•Na imagem do lugar de estacionamento (ou garagem) indicada no ecrã, mesmo que a
traseira e as linhas guia de distância apareçam alinhadas no ecrã, na realidade poderão
não se encontrar alinhadas no chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar de
estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar alinhadas no ecrã, mas na realidade poderão não estar alinhadas no chão.
Por favor, verifique a zona em volta para
sua segurança.
Indicação das linhas auxiliares fixas
NOTA
As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do
veículo são imagens invertidas (espelho de imagem).
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades (caixa de velocidade manual) ou alavanca de
velocidades (caixa de velocidade automática) para marcha-atrás (R).
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-249

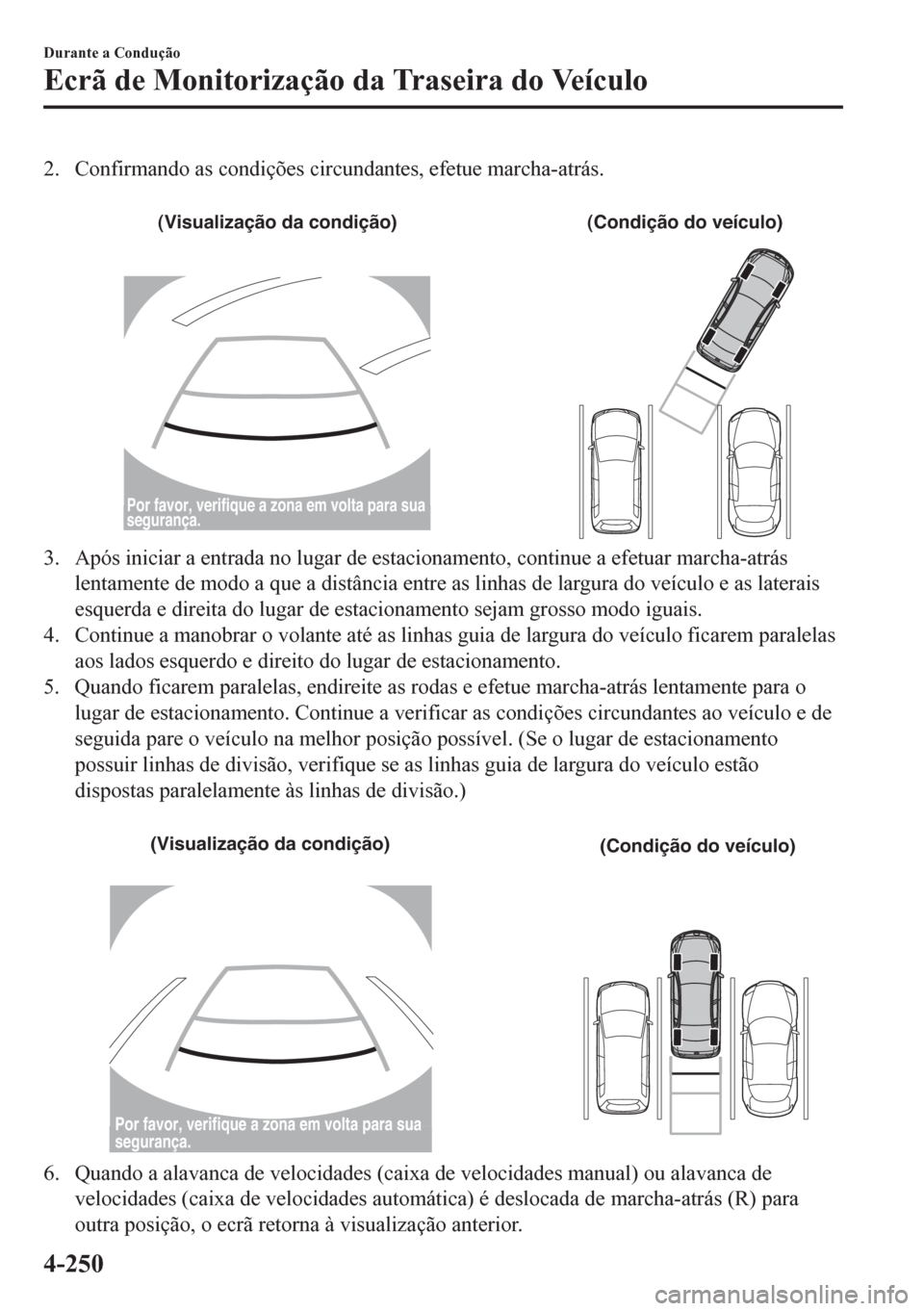

2. Confirmando as condições circundantes, efetue marcha-atrás.

(Visualização da condição) (Condição do veículo)
Por favor, verifique a zona em volta para sua
segurança.
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)

(Visualização da condição)
(Condição do veículo)
Por favor, verifique a zona em volta para sua
segurança.
6. Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de
velocidades (caixa de velocidades automática) é deslocada de marcha-atrás (R) para
outra posição, o ecrã retorna à visualização anterior.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-250

NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada no ecrã, mesmo que a
traseira e as linhas guia de distância apareçam alinhadas no ecrã, na realidade poderão
não se encontrar alinhadas no chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar de
estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar alinhadas no ecrã, mas na realidade poderão não estar alinhadas no chão.
Por favor, verifique a zona em volta para
sua segurança.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-251

tVariação Entre as Condições Atuais da Estrada e a Imagem Visualizada
Ocorre alguma variação entre a estrada atual e a estrada visualizada. Tal variação numa
perspetiva de distância poderá originar um acidente. Anote as seguintes condições que
possam causar uma variação da distância.
Quando o veículo é inclinado devido ao peso dos passageiros e da carga

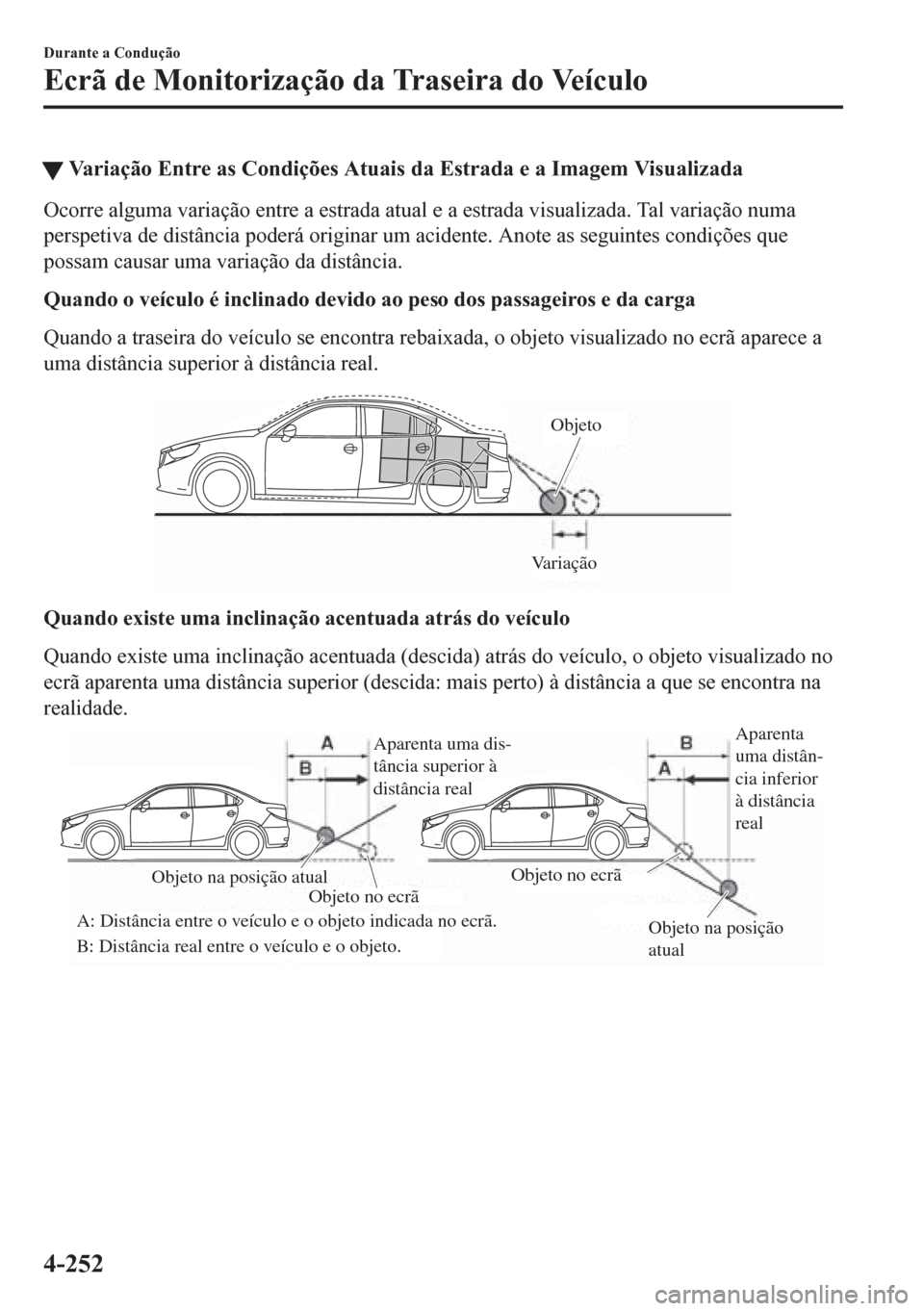

Quando a traseira do veículo se encontra rebaixada, o objeto visualizado no ecrã aparece a
uma distância superior à distância real.
Variação Objeto
Quando existe uma inclinação acentuada atrás do veículo
Quando existe uma inclinação acentuada (descida) atrás do veículo, o objeto visualizado no
ecrã aparenta uma distância superior (descida: mais perto) à distância a que se encontra na
realidade.
Aparenta uma dis-
tância superior à
distância realAparenta
uma distân-
cia inferior
à distância
real
Objeto na posição
atual Objeto na posição atual
Objeto no ecrã
A: Distância entre o veículo e o objeto indicada no ecrã.
B: Distância re
al entre o veículo e o objeto.Objeto no ecrã
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-252

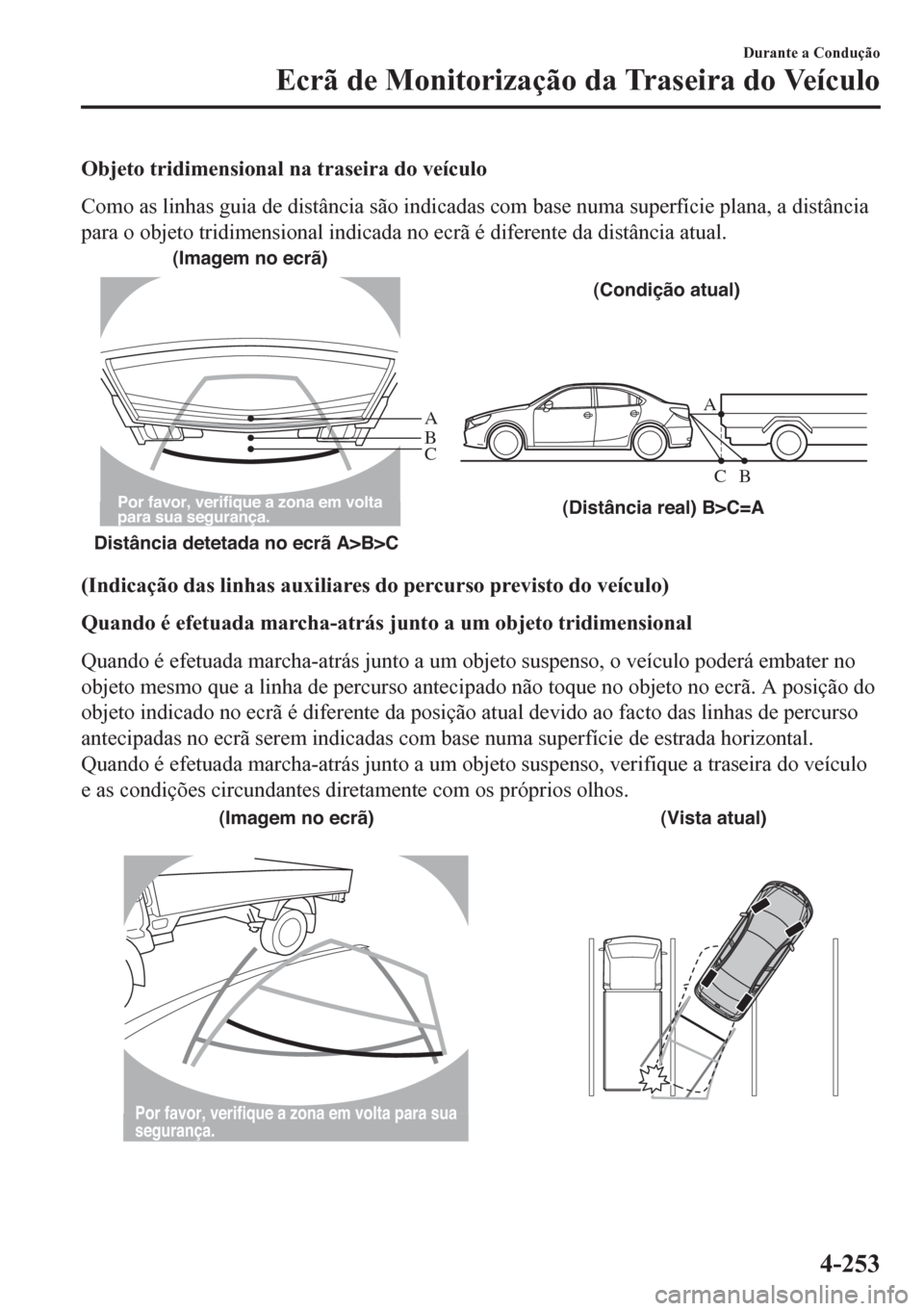

Objeto tridimensional na traseira do veículo
Como as linhas guia de distância são indicadas com base numa superfície plana, a distância
para o objeto tridimensional indicada no ecrã é diferente da distância atual.
A
A
C B
CB
(Distância real) B>C=A
Distância detetada no ecrã A>B>C(Imagem no ecrã)
(Condição atual)
Por favor, verifique a zona em volta
para sua segurança.
(Indicação das linhas auxiliares do percurso previsto do veículo)
Quando é efetuada marcha-atrás junto a um objeto tridimensional
Quando é efetuada marcha-atrás junto a um objeto suspenso, o veículo poderá embater no
objeto mesmo que a linha de percurso antecipado não toque no objeto no ecrã. A posição do
objeto indicado no ecrã é diferente da posição atual devido ao facto das linhas de percurso
antecipadas no ecrã serem indicadas com base numa superfície de estrada horizontal.
Quando é efetuada marcha-atrás junto a um objeto suspenso, verifique a traseira do veículo
e as condições circundantes diretamente com os próprios olhos.
(Imagem no ecrã) (Vista atual)
Por favor, verifique a zona em volta para sua
