2016 MAZDA MODEL 6 Manual do proprietário (in Portuguese)

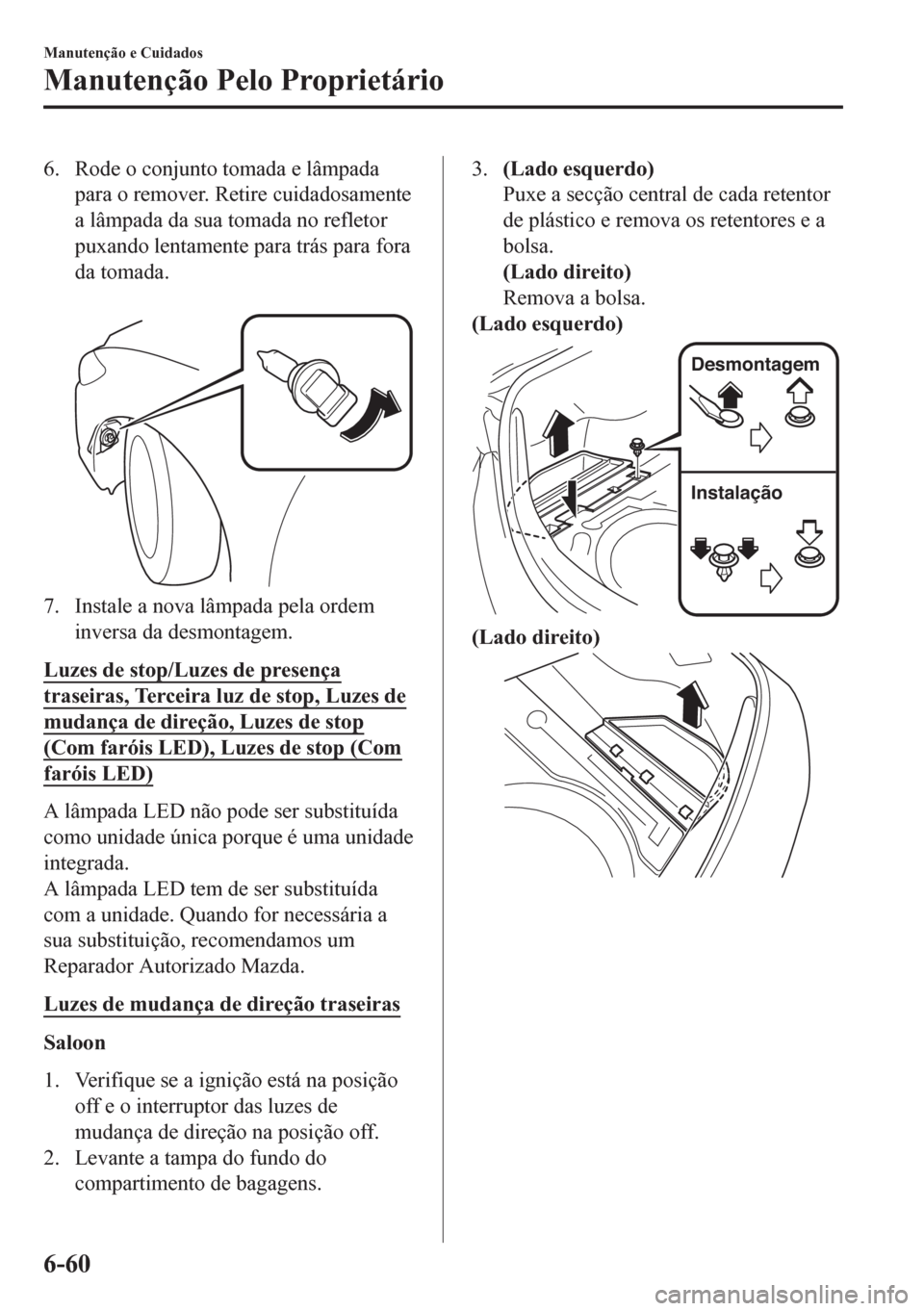

6. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.

7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de stop/Luzes de presença
traseiras, Terceira luz de stop, Luzes de
mudança de direção, Luzes de stop
(Com faróis LED), Luzes de stop (Com
faróis LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes de mudança de direção traseiras
Saloon
1. Verifique se a ignição está na posição
off e o interruptor das luzes de
mudança de direção na posição off.
2. Levante a tampa do fundo do
compartimento de bagagens.
3.(Lado esquerdo)
Puxe a secção central de cada retentor
de plástico e remova os retentores e a
bolsa.
(Lado direito)
Remova a bolsa.
(Lado esquerdo)
Desmontagem
Instalação
(Lado direito)
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-60

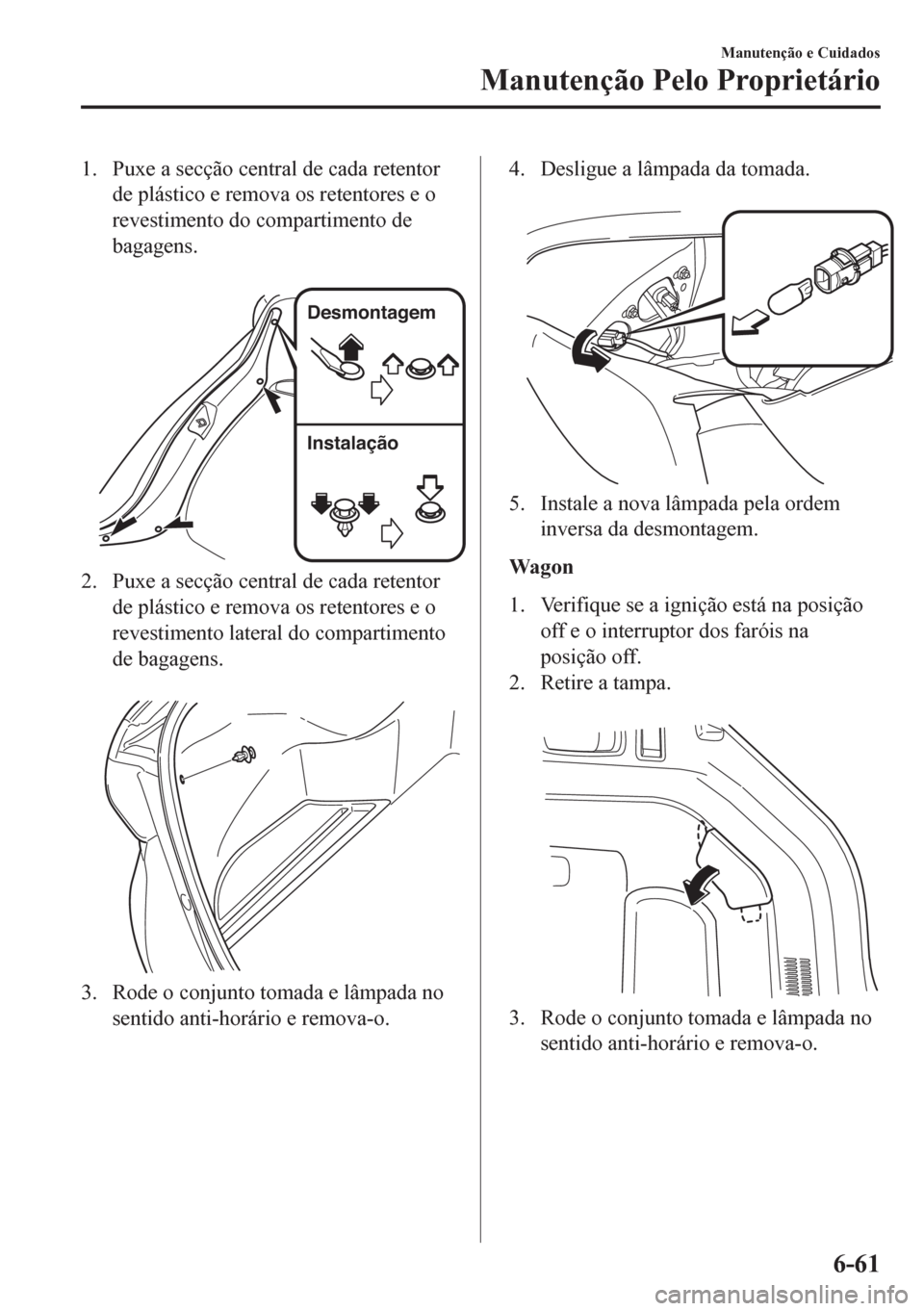

1. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento do compartimento de
bagagens.

Desmontagem
Instalação
2. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento lateral do compartimento
de bagagens.

3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Wagon
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Retire a tampa.

3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-61

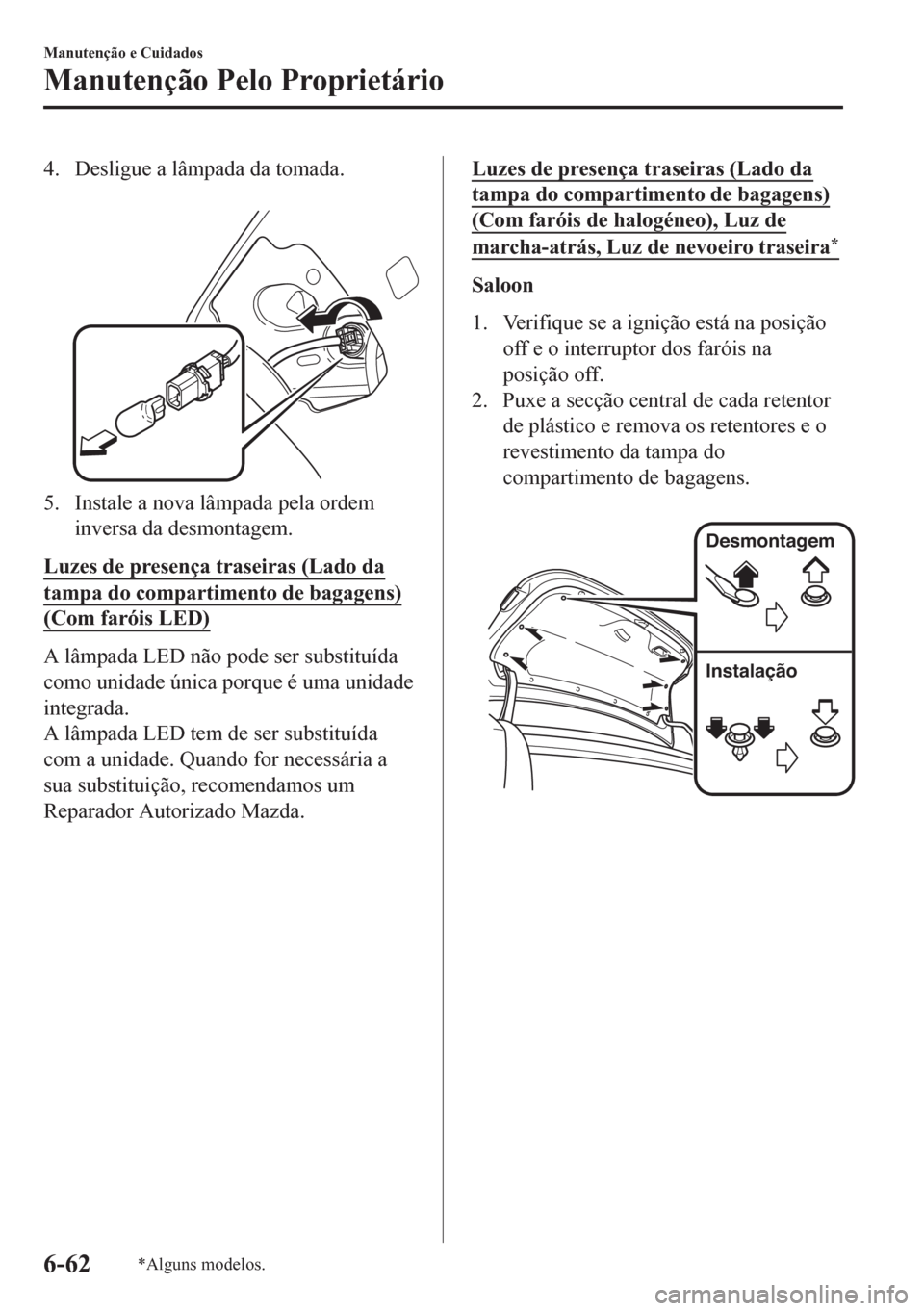

4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de presença traseiras (Lado da
tampa do compartimento de bagagens)
(Com faróis LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes de presença traseiras (Lado da
tampa do compartimento de bagagens)
(Com faróis de halogéneo), Luz de
marcha-atrás, Luz de nevoeiro traseira*
Saloon
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento da tampa do
compartimento de bagagens.

Desmontagem
Instalação
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-62*Alguns modelos.

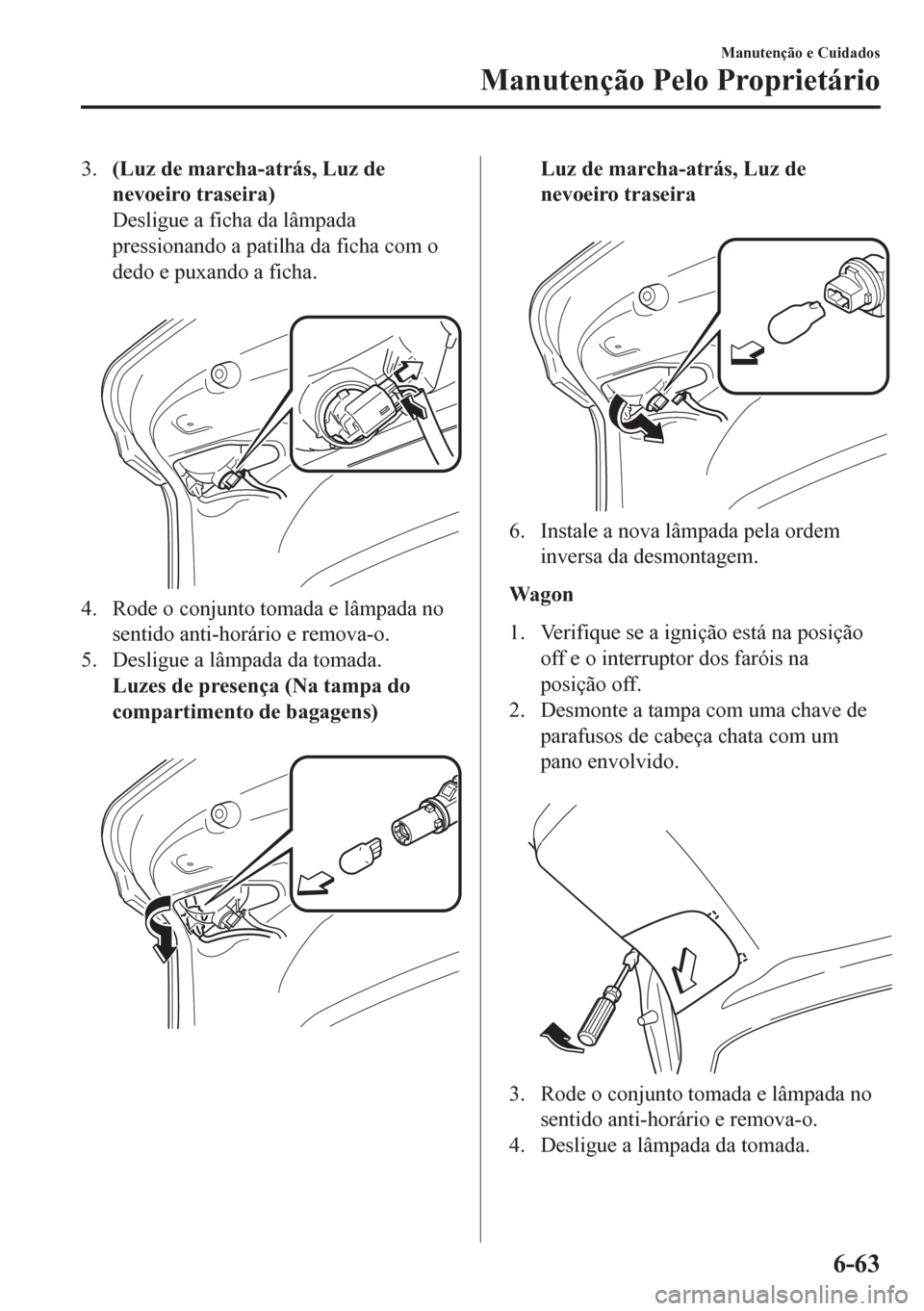

3.(Luz de marcha-atrás, Luz de
nevoeiro traseira)
Desligue a ficha da lâmpada
pressionando a patilha da ficha com o
dedo e puxando a ficha.

4. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
5. Desligue a lâmpada da tomada.
Luzes de presença (Na tampa do
compartimento de bagagens)

Luz de marcha-atrás, Luz de
nevoeiro traseira

6. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Wagon
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Desmonte a tampa com uma chave de
parafusos de cabeça chata com um
pano envolvido.

3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-63

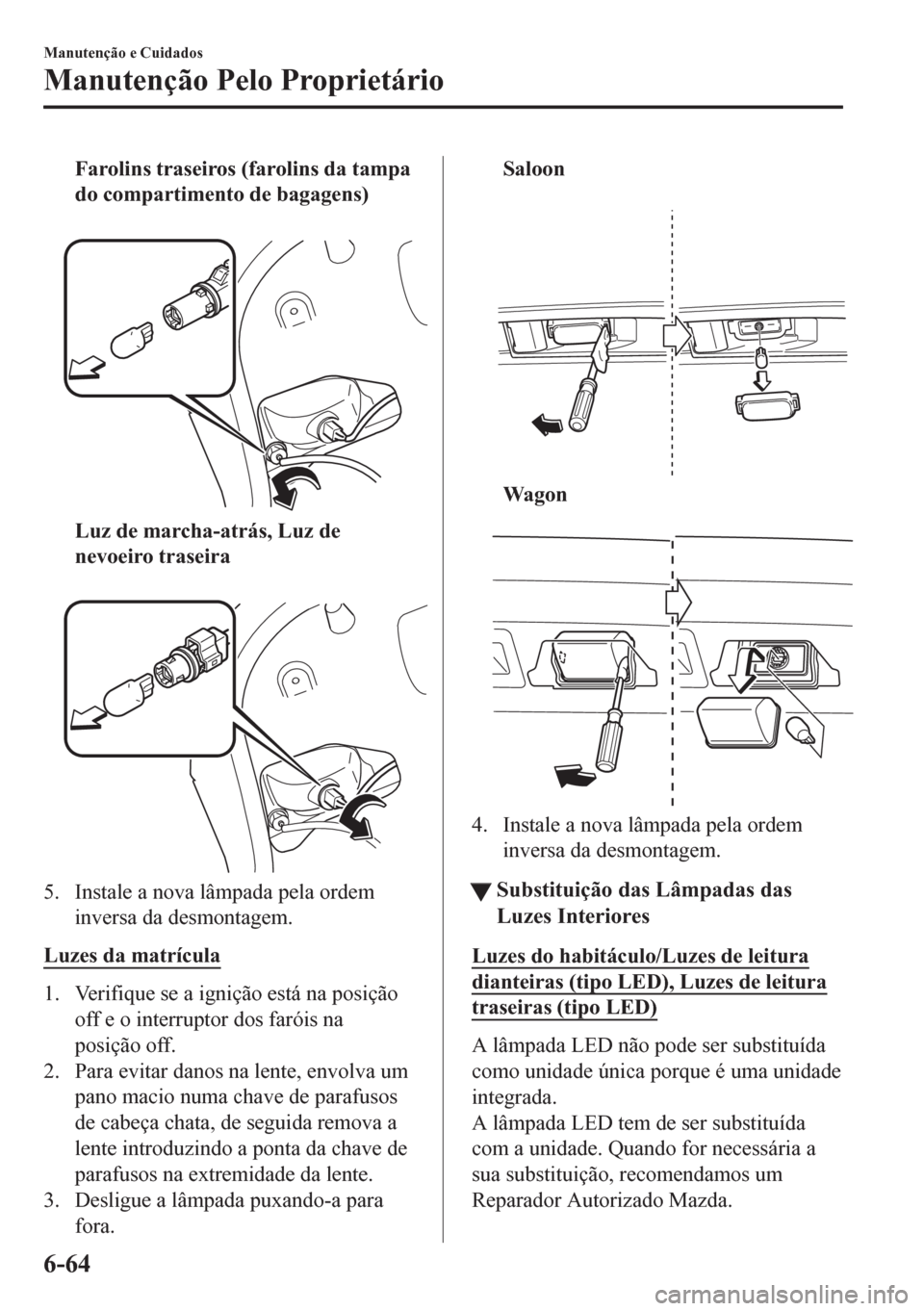

Farolins traseiros (farolins da tampa
do compartimento de bagagens)

Luz de marcha-atrás, Luz de
nevoeiro traseira

5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes da matrícula
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Para evitar danos na lente, envolva um
pano macio numa chave de parafusos
de cabeça chata, de seguida remova a
lente introduzindo a ponta da chave de
parafusos na extremidade da lente.
3. Desligue a lâmpada puxando-a para
fora.
Saloon

Wagon

4. Instale a nova lâmpada pela ordem
inversa da desmontagem.
ttSubstituição das Lâmpadas das
Luzes Interiores
Luzes do habitáculo/Luzes de leitura
dianteiras (tipo LED), Luzes de leitura
traseiras (tipo LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-64

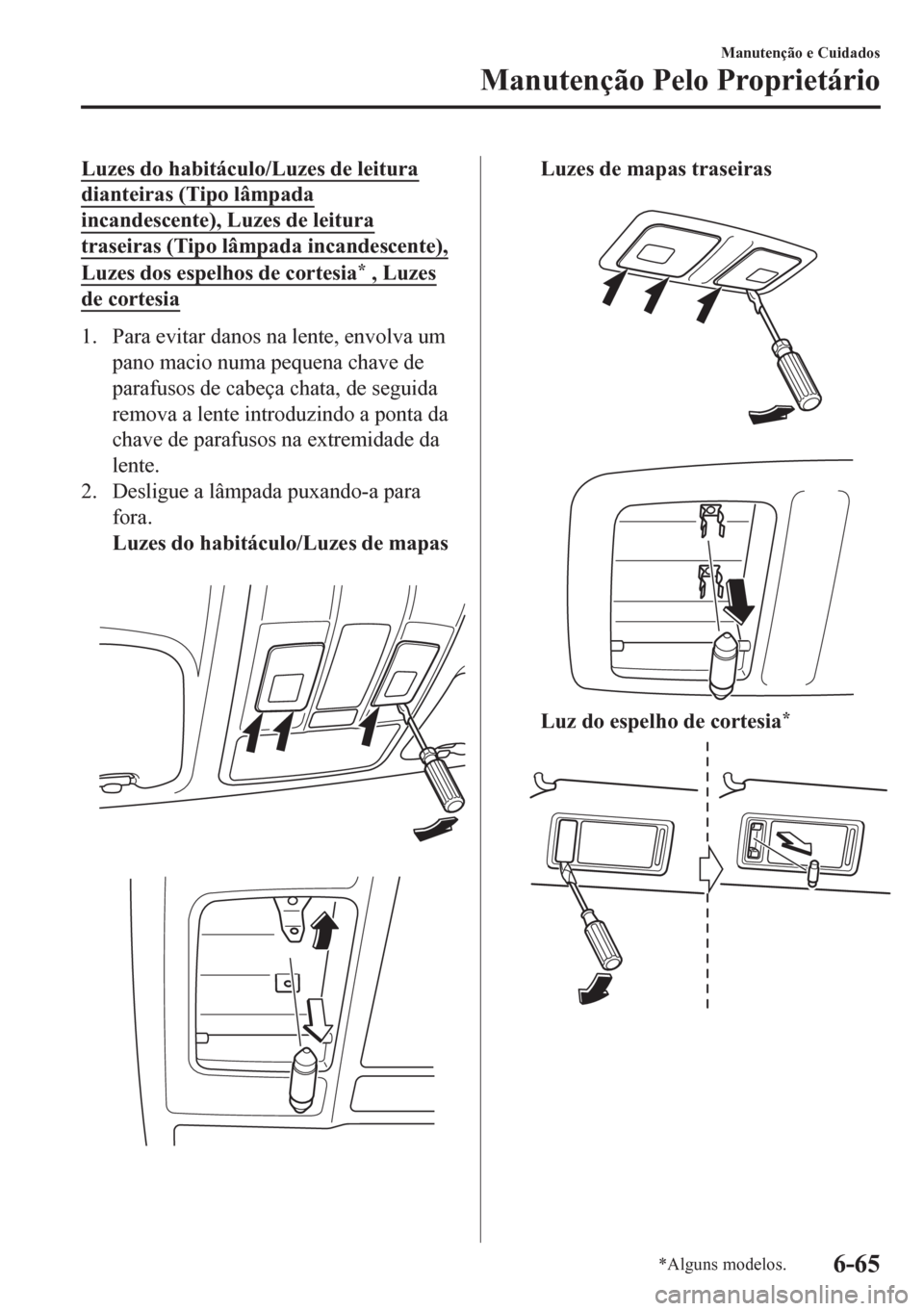

Luzes do habitáculo/Luzes de leitura
dianteiras (Tipo lâmpada
incandescente), Luzes de leitura
traseiras (Tipo lâmpada incandescente),
Luzes dos espelhos de cortesia* , Luzes
de cortesia
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.
2. Desligue a lâmpada puxando-a para
fora.
Luzes do habitáculo/Luzes de mapas


Luzes de mapas traseiras


Luz do espelho de cortesia*
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-65

Luzes de cortesia
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz do compartimento de bagagens
(Saloon)
1. Pressione ambos os lados da lente para
desmontar.
2. Desligue a lâmpada puxando-a para
fora.

3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz do compartimento de bagagens
(Wagon)
(Tipo LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
(Tipo lâmpada incandescente)
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.

2. Desligue a ficha da lâmpada
pressionando a patilha da ficha com o
dedo e puxando a ficha.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-66

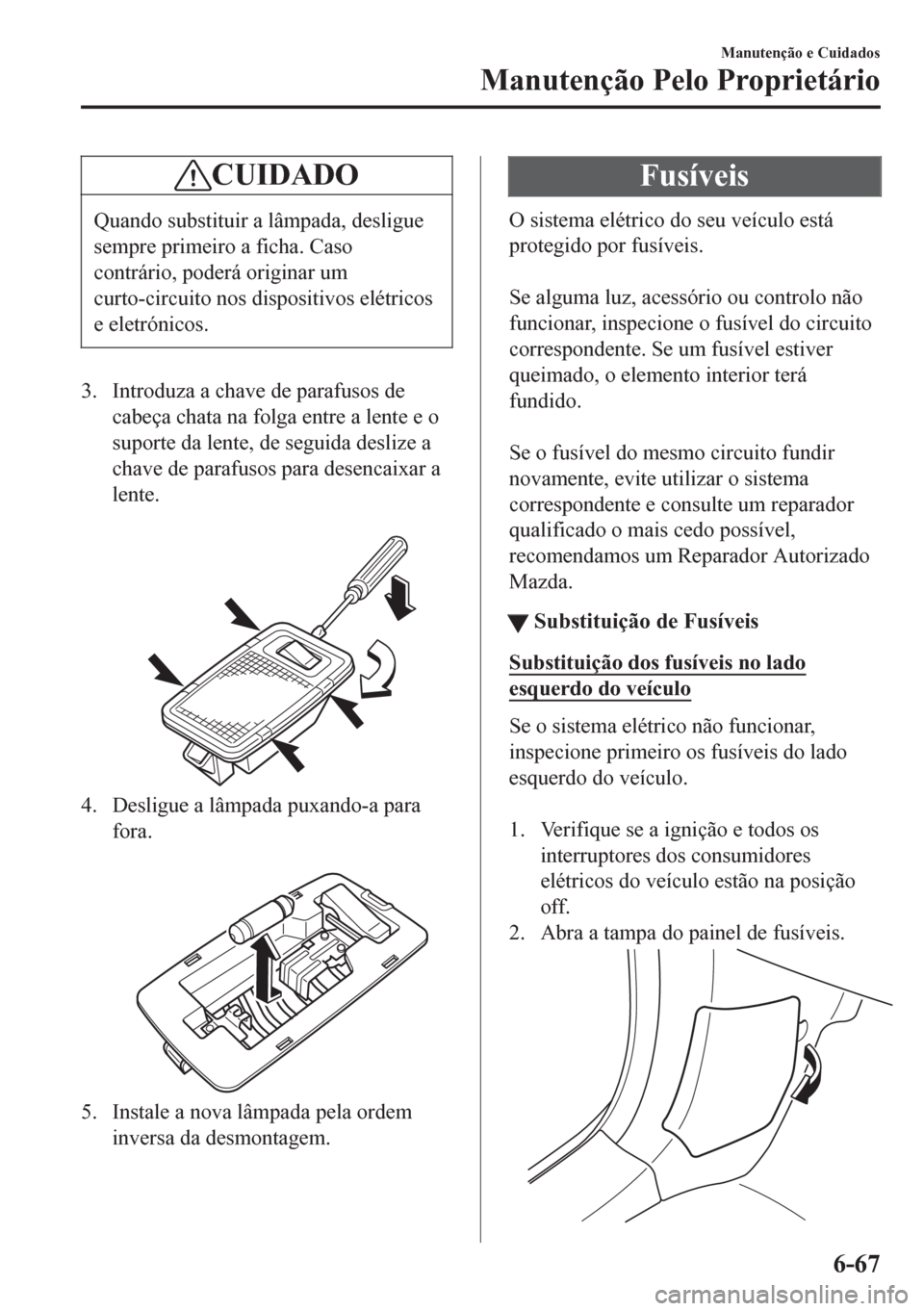

CUIDADO
Quando substituir a lâmpada, desligue
sempre primeiro a ficha. Caso
contrário, poderá originar um
curto-circuito nos dispositivos elétricos
e eletrónicos.
3. Introduza a chave de parafusos de
cabeça chata na folga entre a lente e o
suporte da lente, de seguida deslize a
chave de parafusos para desencaixar a
lente.

4. Desligue a lâmpada puxando-a para
fora.

5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Fusíveis
O sistema elétrico do seu veículo está
protegido por fusíveis.

Se alguma luz, acessório ou controlo não
funcionar, inspecione o fusível do circuito
correspondente. Se um fusível estiver
queimado, o elemento interior terá
fundido.

Se o fusível do mesmo circuito fundir
novamente, evite utilizar o sistema
correspondente e consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador Autorizado
Mazda.
ttSubstituição de Fusíveis
Substituição dos fusíveis no lado
esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.

1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Abra a tampa do painel de fusíveis.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-67
