2016 JEEP GRAND CHEROKEE Návod k použití a údržbě (in Czech)

Vhodnost sedadel pro použití univerzálního
dětského zádržného systému
Podle evropské směrnice 2000/3/ES jsou údaje
o vhodnosti jednotlivých sedadel pro instalaci univer-zálních dětských zádržných systémů zobrazeny
v následující tabulce:
Tabulka poloh univerzální dětské sedačky
Skupina Hmotnost Přední spolujezdec Zadní prostřední sedadlo Krajní zadní sedadlo
Skupina 0, 0+ až do 13 kg X U U
Skupina 1 9–18 kg X U U
Skupina 2 15–25 kg X U U
Skupina 3 22–36 kg X U U
Význam písmen použitých v tabulce výše:
• U = Vhodné pro zádržné systémy „univerzální“
kategorie schválené k použití v dané hmotnostní
skupině.
• X = Sedadlo není vhodné pro děti dané hmot-
nostní skupiny.
Bezpečnostní pásy u starších dětí
Děti vyšší než 1,50 m mohou místo dětského zádrž-
ného systému používat bezpečnostní pásy.
Chcete-li určit, zda dítěti bezpečnostní správně sedí
nebo zda by mělo i nadále používat dětský zádržnýsystém skupiny 2 nebo skupiny 3, který lépe vyhovuje
vedení bezpečnostního pásu, proveďte tento test
skládající se z pěti otázek:
1. Může se dítě sedět tak, aby se zády zcela dotýkalo
opěradla?
2.
Může dítě pohodlně ohnout kolena přes přední část
sedáku tak, aby se i nadále dotýkalo zády opěradla?
3. Prochází ramenní pás přes rameno dítěte mezi
jeho krkem a paží?
4. Je břišní část pásu tak nízko, aby se dotýkala
stehen dítěte a nikoli břicha?5. Vydrží dítě takto sedět po celou dobu jízdy?
Pokud je odpověď na některou z těchto otázek „ne“,
musí dítě i nadále nutně používat v tomto vozidle
dětský zádržný systém skupiny 2 nebo 3. Pokud dítě
používá břišní/ramenní bezpečnostní pás, pravidelně
kontrolujte, zda pás dítě správně obepíná a ujistěte
se, zda je zajištěn zámek bezpečnostního pásu.
Bude-li se dítě kroutit nebo krčit, pás může sklouz-
nout do nežádoucí polohy. Bude-li se ramenní pás
dotýkat obličeje nebo krku, posuňte dítě více do
středu vozidla nebo použijte podsedák, který umožní
správné vedení bezpečnostního pásu.
53

UPOZORNĚNÍ!
Nikdy dítěti nedovolte, aby si posunulo ramenní
pás pod ruku nebo za záda. Při nehodě by ramenní
pás nemohl dítěti poskytovat řádnou ochranu,
což může vést k vážnému zranění nebo usmrcení.
Dítě musí vždy správně používat břišní i ramenní
část bezpečnostního pásu.
Zádržný systém ISOFIX
Vozidlo je vybaveno systémem ISOFIX pro uchycení
dětského zádržného systému. Tento systém umož-
ňuje instalaci dětských sedaček se systémem ISOFIXbez použití bezpečnostních pásů vozidla. Systém
ISOFIX má dva dolní úchyty na zadní straně sedáku
sedadla v místě, kde se dotýká opěradla, a horní
kotevní úchyt za sedadlem.
Příklad dětského zádržného systému Universal ISO-
FIX pro hmotnostní skupinu 1 je zobrazen na obr. E.
Dětské zádržné systémy ISOFIX jsou dostupné
i v jiných hmotnostních skupinách.
Umístění ukotvení systému ISOFIX
Spodní ukotvení jsou tvořena kruhovými tyčemi
nacházejícími se na zadní straně sedáku v místě jeho
kontaktu s opěradlem, pod symboly ukotvení na
opěradle. Jsou viditelné pouze tehdy, když se opřete
do zadního sedadla při instalaci dětského zádržného
systému. Snadno je nahmatáte při pohybu prstem
podél otvoru mezi opěradlem a sedákem sedadla.Umístění kotevních úchytů popruhu
Za každým zadním sedadlem se na zadní straně
sedadla nacházejí kotevní úchyty popruhu. Pro pří-
stup k nim odtáhněte podlahový panel s kobercovým
povrchem od opěradla sedadla, čímž odkryjete horní
kotevní úchyty popruhu.
Obr. E
Ukotvení systému ISOFIX
54

Po obou stranách dětského zádržného systému ISO-
FIX jsou pevné tyče. Každá je opatřena spojkou pro
upevnění k dolnímu kotevnímu úchytu a možností
utahovat připojení k úchytu. Dětské zádržné systémy
orientované po směru jízdy a některé dětské zádržné
systémy orientované zády ke směru jízdy mohou být
také vybaveny upevňovacím popruhem. Na konci
upevňovacího popruhu je poutko pro uchycení k hor-
nímu kotevnímu úchytu, které umožňuje utáhnout
popruh po připojení k úchytu.
Systém ISOFIX prostředního sedadla:
UPOZORNĚNÍ!
• Neupevňujte dětskou sedačku doprostřed seda-
dla pomocí systému ISOFIX. Tato poloha není
schválena pro žádný typ dětského zádržného
systému ISOFIX.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Neinstalujte dětský zádržný systém ISOFIX
pomocí prostředního ukotvení popruhu. Při
instalaci dětské sedačky doprostřed sedadla
použijte bezpečnostní pás.
• K upevnění více než jednoho dětského zádrž-
ného systému nikdy nepoužívejte stejné spodní
ukotvení. Postupujte podle pokynů uvedených
v části „Instalace dětského zádržného systému
ISOFIX“.
Upevnění střední loketní opěrky popruhem
Pro dětské zádržné systémy orientované zády ke
směru jízdy, které jsou upevněné v poloze na pro-
středním sedadle pomocí bezpečnostních pásů vozi-
dla, je poloha na zadním prostředním sedadle opat-
řena popruhem loketní opěrky, který zajišťuje loketní
opěrku nahoře ve zvednuté poloze.
1. Pro přístup k popruhu loketní opěrky prostřed-
ního sedadla nejprve sklopte loketní opěrku dolů.
Popruh se nachází za loketní opěrkou a je zahák-
nutý za plastový lem sedadla.

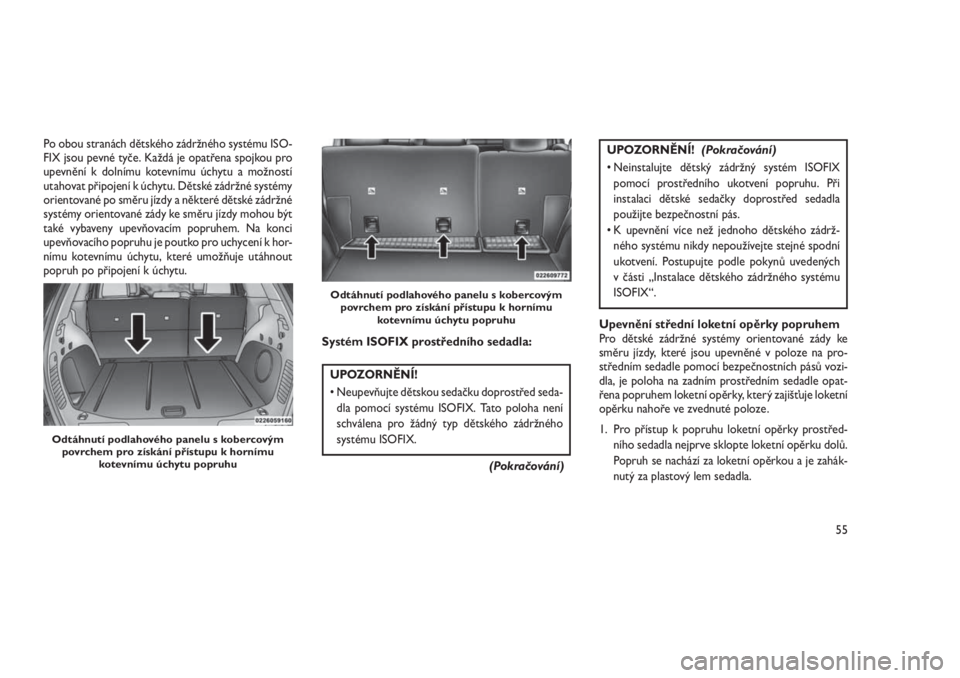

Odtáhnutí podlahového panelu s kobercovým
povrchem pro získání přístupu k hornímu
kotevnímu úchytu popruhu
Odtáhnutí podlahového panelu s kobercovým
povrchem pro získání přístupu k hornímu
kotevnímu úchytu popruhu
55

2. Zatáhnutím za popruh jej odhákněte od plasto-
vého lemu sedadla.3. Zvedněte loketní opěrku a uchyťte hák popruhu
k popruhu umístěnému na přední straně loketní
opěrky.Vhodnost sedadel spolujezdce pro použití
dětského zádržného systému ISOFIX
V následující tabulce jsou uvedeny různé možnosti
instalace dětských zádržných systémů ISOFIX na
sedadlech s ukotvením ISOFIX podle evropské
normy ECE 16.
Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní
skupinaVelikostní
třídaUchyceníPřední spo-
lujezdecZadní vnější
P/LZadní pro-
střední
sedadloKrajní mezi-
sedadloProstřední
mezisedadloDalší místa
Taška na pře-
nášení dítěteF ISO/L1 X X X není není není
G ISO/L2 X X X není není není
(1) X není X není není není
Popruh loketní opěrky prostředního sedadla
Připevněný popruh loketní opěrky prostředního
sedadla
56

Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní
skupinaVelikostní
třídaUchyceníPřední spo-
lujezdecZadní vnější
P/LZadní pro-
střední
sedadloKrajní mezi-
sedadloProstřední
mezisedadloDalší místa
0–až10kgE ISO/R1 X IUF/IUF X není není není
(1) X není X není není není
0+–až13kgE ISO/R1 X IUF/IUF X není není není
D ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
(1) X X X není není není
I–9až18kgD ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
B ISO/F2 X IUF/IUF X není není není
B1 ISO/F2X X IUF/IUF X není není není
A ISO/F3 X IUF/IUF X není není není
(1) X není X není není není
II – 15 až 25 kg (1) X není X není není není
III–22až
36 kg(1) X není X není není není
57

Význam písmen použitých v předchozí
tabulce:
(1) = Pro dětský zádržný systém (CRS), který nenese
identifikaci (A až G) velikostní třídy ISO/XX pro
použitelnou hmotnostní skupinu, může výrobce
vozidla určit pro konkrétní vozidlo dětský zádržný
systém(y) ISOFIX pro každé sedadlo.
IUF = Vhodné pro dětské zádržné systémy ISOFIX ve
směru jízdy „univerzální“ kategorie schválené pro
použití v dané hmotnostní třídě.
IL = Vhodné pro určité dětské zádržné systémy
(CRS) ISOFIX uvedené v přiloženém seznamu. Tyto
dětské zádržné systémy (CRS) ISOFIX se vztahují ke
kategoriím „určité vozidlo“, „omezené“ nebo „čás-
tečně univerzální“.
X = Poloha ISOFIX není vhodná pro dětské zádržné
systémy ISOFIX v této hmotnostní skupině nebo
této velikostní třídě.
Při instalaci dětského zádržného systému
vždy dodržujte pokyny jeho výrobce. Ne
všechny dětské zádržné systémy se instalují
dle zde uvedených pokynů. V případě použití
dětského zádržného systému Universal ISO-
FIX můžete používat pouze schválené dětskézádržné systémy s označením ECE R44 (verze
R44/03 nebo vyšší) „Universal ISOFIX“.
Montáž dětského zádržného systému
ISOFIX:
Pokud má vybrané sedadlo bezpečnostní pás s přepína-
telným navíječem s automatickým zablokováním (ALR),
uložte bezpečnostní pás podle níže uvedených pokynů.
Viz část „Instalace dětského zádržného systému
pomocí bezpečnostních pásů vozidla“ pro kontrolu,
jaký typ bezpečnostního pásu každé sedadlo má.
1. Uvolněte nastavovací prvky na dolních spojova-
cích prvcích a na upevňovacím popruhu dětské
sedačky, abyste mohli snáze připevnit spojovací
prvky k ukotvením ve vozidle.
2. Umístěte dětskou sedačku mezi dolní ukotvení
pro dané sedadlo. U některých sedadel druhé
řady bude možná třeba pro lepší upevnění
sedačky sklopit sedadlo a/nebo vytáhnout hlavo-
vou opěrku. Pokud lze zadní sedadla ve vozidle
posunout dopředu a dozadu, je možné, že je
budete chtít posunout do krajní zadní polohy,
abyste měli místo pro dětskou sedačku. Abyste
měli pro dětskou sedačku více místa, můžete také
posunout dopředu přední sedadlo.3. Připojte spojovací prvky dětského zádržného sys-
tému k dolním ukotvením ve vybraném sedadle.
4. Pokud má dětský zádržný systém upevňovací
popruh, připojte jej k hornímu úchytnému ukot-
vení. Viz část „Instalace dětských zádržných sys-
témů pomocí horních upevňovacích ukotvení“,
kde najdete informace o směrech pro připevnění
upevňovacího ukotvení.
5. Utáhněte všechny popruhy za současného posu-
nování dětského zádržného systému dozadu
a dolů do sedačky. Napněte a utáhněte popruhy
dle pokynů výrobce dětského zádržného systému.
6. Zatažením dětské sedačky dopředu a dozadu
v dráze pásu zkontrolujte, zda je dětský zádržný
systém řádně nainstalován. Neměla by se v žád-
ném směru pohnout o více než 25 mm.
58

UPOZORNĚNÍ!
• Nesprávná instalace dětského zádržného sys-
tému do ukotvení ISOFIX může způsobit selhání
zádržného systému. Může dojít k závažnému
zranění nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte přesně
podle pokynů jeho výrobce.
• Kotvy dětského zádržného systému jsou
navrženy tak, aby vydržely zatížení pouze od
správně instalovaných dětských zádržných sys-
témů. V žádném případě je nelze používat pro
uchycení bezpečnostních pásů pro dospělé,
kabelových svazků nebo pro uchycení dalších
předmětů nebo zařízení ve vozidle.
• Instalaci dětského zádržného systému prová-
dějte, pouze když vozidlo stojí. Dětský zádržný
systém ISOFIX bude správně upevněn do
držáků, jakmile uslyšíte cvaknutí.
Instalace dětských zádržných systémů
pomocí horních upevňovacích úchytů:
1. Za sedadlem, kam chcete nainstalovat dětský
zádržný systém, najděte úchyt pro upevněnípopruhu. Je možné, že budete muset posunout
sedadlo dopředu, abyste měli lepší přístup k upev-
ňovacímu úchytu. Pokud za sedadlem není žádný
horní upevňovací úchyt, nainstalujte dětský
zádržný systém ve vozidle na jiné sedadlo, je-li to
možné.
2. Pro přístup k horním upevňovacím úchytům
popruhů za zadním sedadlem zatáhněte za podla-
hový panel s kobercem směrem od opěradla, čímž
odhalíte horní upevňovací úchyty popruhů.
3. Veďte upevňovací popruh co nejkratší cestou
mezi kotvou a dětskou sedačkou. Je-li vaše vozidlo
vybaveno nastavitelnými zadními hlavovými opěr-
kami, zvedněte hlavovouopěrku a je-li to možné,
veďte upevňovací popruh mezi tyčemi pod hlavo-
vou opěrkou. Pokud to není možné, snižte hlavo-
vou opěrku a protáhněte upevňovací popruh
kolem vnější strany hlavové opěrky.
4. U prostředního sedadla veďte upevňovací popruh
přes opěradlo sedadla a opěrku hlavy a poté
připevněte hák k upevňovacímu úchytu umístě-
nému na zadní straně sedadla.
Odtáhnutí podlahového panelu s kobercovým
povrchem pro získání přístupu k hornímu
kotevnímu úchytu popruhu
Horní upevňovací úchyt popruhu (umístěný na
opěradle)
59

5. Upevněte hák upevňovacího popruhu dětského
zádržného systému k hornímu upevňovacímu
úchytu podle nákresu.
6. Napněte a utáhněte upevňovací popruh dle
pokynů výrobce dětského zádržného systému.
UPOZORNĚNÍ!
•Horní upevňovací ukotvení jsou viditelné až po
sklopení panelu mezery. Pro upevnění úchytných
ukotvení dětského zádržného systému nepouží-
vejte viditelné uvazovací háky pro náklad, které se
nachází na podlaze za sedadly.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Nesprávně ukotvený upevňovací popruh může
způsobit rozsáhlejší pohyb hlavy a možné zra-
nění dítěte. Pro uchycení horního upevňovacího
popruhu dětského zádržného systému použí-
vejte pouze ukotvovací místa bezprostředně za
dětskou sedačkou.
• Pokud má vozidlo dělené zadní sedadlo, dejte
pozor, aby při napínání upevňovací popruh
nesklouzl do otvoru mezi opěradly.
Instalace dětských zádržných systémů
pomocí bezpečnostního pásu vozidla
Bezpečnostní pásy na polohách zadních sedadel spo-
lujezdců jsou vybaveny navíječem s automatickým
zablokováním (ALR), který má udržovat břišní část
bezpečnostního pásu napnutou kolem dětského
zádržného systému. Navíječ ALR lze „přepnout“ do
režimu uzamknutí vytažením celého pásu z navíječe
a následným necháním pásu navinout se zpět do
navíječe. V případě uzamčení bude ALR vydávat cva-
kavý zvuk, když se pás navíjí zpět do navíječe. Další
informace o ALR najdete v popisu Režim automatic-
kého uzamknutí v části „Zádržné systémy cestují-
cích“.Jak složit nepoužívaný bezpečnostní pás
ALR:
Když používáte upevňovací systém ISOFIX k instalaci
dětského zádržného systému, složte všechny pásy
ALR, které ostatní cestující nepoužívají nebo které
se používají k uchycení dětských zádržných systémů.
Nepoužívaný pás by mohl zranit dítě, pokud by si
s ním hrálo a náhodně zaaretovalo navíječ bezpeč-
nostního pásu. Před instalací dětského zádržného
systému pomocí systému ISOFIX, zapněte bezpeč-
nostní pás za dětský zádržný systém a mimo dosah
dětí. Pokud zapnutý bezpečnostní pás překáží při
montáži dětského zádržného systému, namísto jeho
zapnutí za dětský zádržný systém veďte bezpečnostní
pás přes dráhu pásu dětského zádržného systému
a poté jej zapněte. Nesnažte se bezpečnostní pás
zaaretovat. Upozorněte všechny děti ve vozidle, že
bezpečnostní pásy nejsou hračky a proto si s nimi
nesmí hrát.
Instalace dětského zádržného systému
s navíječem s automatickým zablokováním
(ALR):
1. Umístěte dětskou sedačku do středu sedadla.
U některých sedadel druhé řady bude možná
třeba pro lepší upevnění sedačky sklopit sedadlo
Uchycení horního upevňovacího popruhu
60
