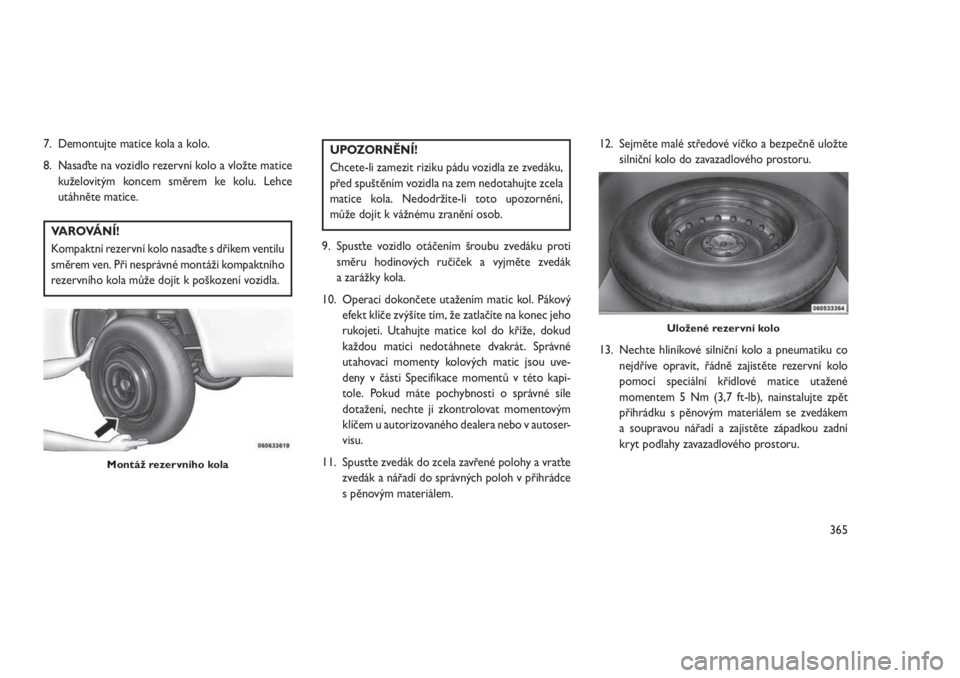

7. Demontujte matice kola a kolo.
8. Nasaďte na vozidlo rezervní kolo a vložte matice
kuželovitým koncem směrem ke kolu. Lehce
utáhněte matice.
VAROVÁNÍ!
Kompaktní rezervní kolo nasaďte s dříkem ventilu
směrem ven. Při nesprávné montáži kompaktního
rezervního kola může dojít k poškození vozidla.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze zvedáku,
před spuštěním vozidla na zem nedotahujte zcela
matice kola. Nedodržíte-li toto upozornění,
může dojít k vážnému zranění osob.
9. Spusťte vozidlo otáčením šroubu zvedáku proti
směru hodinových ručiček a vyjměte zvedák
a zarážky kola.
10. Operaci dokončete utažením matic kol. Pákový
efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
utahovací momenty kolových matic jsou uve-
deny v části Specifikace momentů v této kapi-
tole. Pokud máte pochybnosti o správné síle
dotažení, nechte ji zkontrolovat momentovým
klíčem u autorizovaného dealera nebo v autoser-
visu.
11. Spusťte zvedák do zcela zavřené polohy a vraťte
zvedák a nářadí do správných poloh v přihrádce
s pěnovým materiálem.12. Sejměte malé středové víčko a bezpečně uložte
silniční kolo do zavazadlového prostoru.
13. Nechte hliníkové silniční kolo a pneumatiku co
nejdříve opravit, řádně zajistěte rezervní kolo
pomocí speciální křídlové matice utažené
momentem 5 Nm (3,7 ft-lb), nainstalujte zpět
přihrádku s pěnovým materiálem se zvedákem
a soupravou nářadí a zajistěte západkou zadní
kryt podlahy zavazadlového prostoru.
Montáž rezervního kola
Uložené rezervní kolo
365

POZNÁMKA:
Během opravy prázdné pneumatiky si nechte
snímač TPM zkontrolovat z hlediska viditel-
ného poškození. Po výskytu prázdné pneuma-
tiky se doporučuje snímač vyměnit.
POZNÁMKA:
Nejezděte s namontovaným rezervním
kolem dále než 80 km (50 mil), přičemž jeďte
rychlostí maximálně 80 km/h (50 mph).
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být při
srážce nebo prudkém zastavení vymrštěny
dopředu a mohou ohrozit cestující. Uložte vždy
díly zvedáku a rezervní kolo do vyhrazených míst.
Vypuštěnou (prázdnou) pneumatiku nechte ih-
ned opravit nebo vyměnit.
Instalace silniční pneumatiky
1. Namontujte silniční pneumatiku na nápravu.
2. Našroubujte zbývající matice kola zúženým kon-
cem směrem ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze zvedáku,
před spuštěním vozidla na zem nedotahujte zcela
matice kola. Nedodržíte-li toto upozornění,
může dojít ke zranění.
3. Otočte rukojetí zvedáku proti směru hodinových
ručiček a spusťte vozidlo na zem.
4. Správné utahovací momenty kolových matic jsou
uvedeny v části Specifikace momentů.
5. Po 25 mílích (40 km) zkontrolujte utahovací
moment matic kol pomocí momentového klíče,
aby bylo zajištěno správné dosednutí všech matic
na kolo.
Prohlášení o shodě
1. Níže podepsaný Tony Fabiano, zastupující
výrobce, tímto prohlašuje, že níže popsané strojní
zařízení splňuje všechna relevantní ustanovení:
• Směrnice Evropské komise 2006/42/ES o stroj-
ních zařízeních
2. Popis strojního zařízení.
a) Obecné označení: zvedák vozidla
b) Funkce: zvedání vozidla
d) Model
vozidlac) Kód
modeluf ) Pra-
covní
zatíženíe) Typ
zvedáku
Jeep®
CompassMK Max.
1200 kgFGMF1
Jeep
CherokeeKL Max.
1000 kgFGLF1
Jeep
WranglerJK Max.
1000 kgFGLF2
Jeep Grand
CherokeeWK Max.
1700 kgFGLF3
366

3. Výrobci (1):
FlexNGate Seeburn, divize společnostiVentra
Group Co
P.O. Box 1170, 65 Industrial Road,Tottenham,
ON CANADA L0G 1W0
4. Výrobci (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexiko
5. Právnická osoba pověřená sestavováním souboru
technické dokumentace:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ŠPANĚLSKO
08960
6. Odkazy na harmonizované normy: PF-12074
7. Provedeno v: Bradford, ON CANADA
8. Datum: 30/09/2015Němčina (Německy)
EG-Konformitätserklärung
1. Der Unterzeichner, Tony Fabiano, Vertreter der
Hersteller, erklärt hiermit, das die unten
beschriebenen Maschinen den relevanten Bes-
timmungen von folgender Richtlinie entsprechen:
• EG-Richtlinie 2006/42/EC für Maschinen
2. Beschreibung der Maschine
a) Allgemeine Bezeichnung: Scherenwagenheber
b) Funktion: Anhebung des Kraftfahrzeugs
c) Typenschlüsseld) Modell Kommerzielle Informationen
e) Typ
f ) Nutzlast
3. Hersteller (1)
4. Hersteller (2)
5. Juristische Person, die bevollmächtig ist, die tech-
nische Datei zu erstellen
6. Bezug auf Standard Übereinstimmungen
7. Ausgestellt in
8. Datum
Upozornění k používání zvedákuAby byla příručka Používání a údržba, ke které je
připojený tento dodatek, kompletní, je níže uvedeno
několik pokynů pro správné používání zvedáku.
UPOZORNĚNÍ!
Při používání kliky (1) se ujistěte, zda se otáčí
volně bez rizika odření rukou o zem.
Dokonce i pohyblivé části zvedáku, „šnekový
(Pokračování)
367

UPOZORNĚNÍ!(Pokračování)
šroub“ (2) a klouby (3), mohou způsobit zranění:
vyvarujte se kontaktu s nimi. Pokud je znečištěný
mazivem, důkladně jej vyčistěte.
VAROVÁNÍ!
Zvedák je nástroj určený výhradně pro výměnu
kola, a to v případě proražení nebo poškození
pneumatiky vozidla, na kterém je instalována
nebo na vozidlech stejného modelu. Jakékoli jiné
použití, např. zvedání vozidel jiných modelů vozi-
del nebo jiných věcí, je přísně zakázáno. Nikdy jej
nepoužívejte k provádění údržby nebo oprav pod
vozidlem nebo k záměně letních kol za zimní kola
a naopak. Nikdy nevstupujte pod zvednuté vozi-
dlo. Pokud je nutné provést nějakou práci pod
vozidlem, obraťte se na servisní síť společnosti
Fiat. Nesprávné umístění zvedáku může způsobit
poklesnutí vozidla: používejte jej pouze v označe-
ných místech. Nepoužívejte zvedák pro zatížení
vyšší, než je hodnota uvedená na štítku. Nikdy
(Pokračování)
VAROVÁNÍ!(Pokračování)
nestartujte motor se zvednutým vozidlem. Pokud
je vozidlo zvednuto více, než je nutné, může se
vše stát více nestabilním a hrozí nebezpečí prud-
kého poklesnutí vozidla. Proto zvedněte vozidlo
jen do takové míry, která je nezbytná pro výměnu
kola/rezervního kola.Údržba
• Zkontrolujte, zda se na „šnekovém šroubu“ nehro-
madí nánosy nečistot.
• Udržujte „šnekový šroub“ promazaný.
• Nikdy zvedák neupravujte.
Podmínky, v kterých jej nelze používat:
• při teplotách nižších než -40 °C
• na písčitém nebo blátivém terénu
• na nerovném povrchu
• na strmých silnicích
• v extrémních povětrnostních podmínkách: bouřky,
tajfuny, hurikány, vánice, bouře atd.
Příkladný zvedák
1 – Klika
2 – Šnekový šroub
3 – Kloub
368
