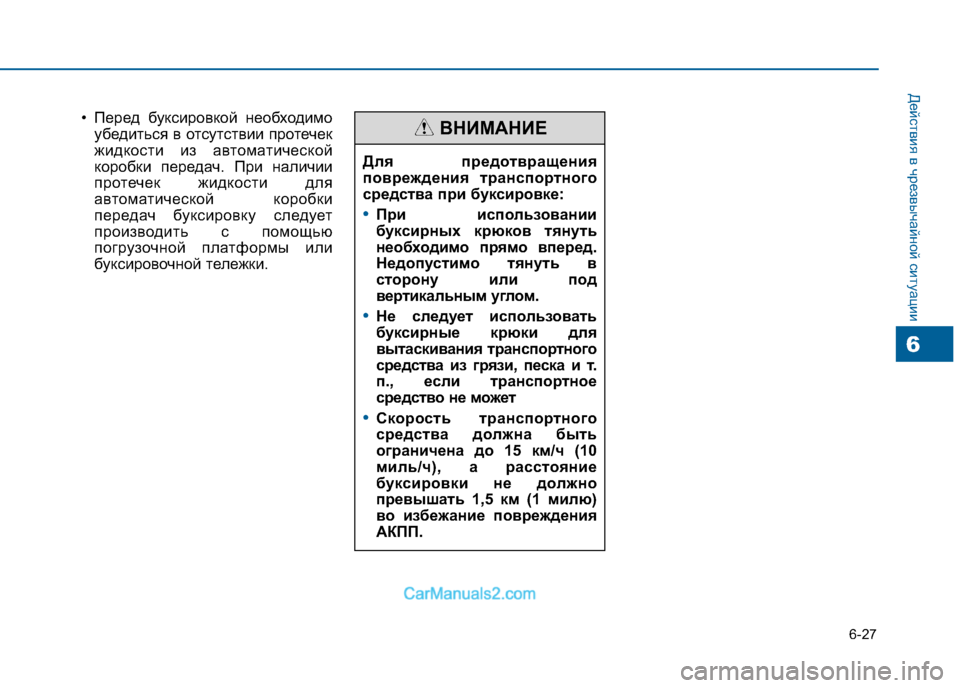

6-27
Действия в чрезвычайной ситуации
6
• Перед буксировкой необходимоубедиться в отсутствии протечек
жидкости из автоматической
коробки передач. При наличии
протечек жидкости для
автоматической коробки
передач буксировку следует
производить с помощью
погрузочной платформы или
буксировочной тележки. Для предотвращения
повреждения транспортного
средства при буксировке:
•При использовании
буксирных крюков тянуть
необходимо прямо вперед.
Недопустимо тянуть в
сторону или под
вертикальным углом.
•Не следует использовать
буксирные крюки для
вытаскивания транспортного
средства из грязи, песка и т.
п., если транспортное
средство не может
•Скорость транспортного
средства должна быть
ограничена до 15 км/ч (10
миль/ч), а расстояние
буксировки не должно
превышать 1,5 км (1 милю)
во избежание повреждения
АКПП.
ВНИМАНИЕ

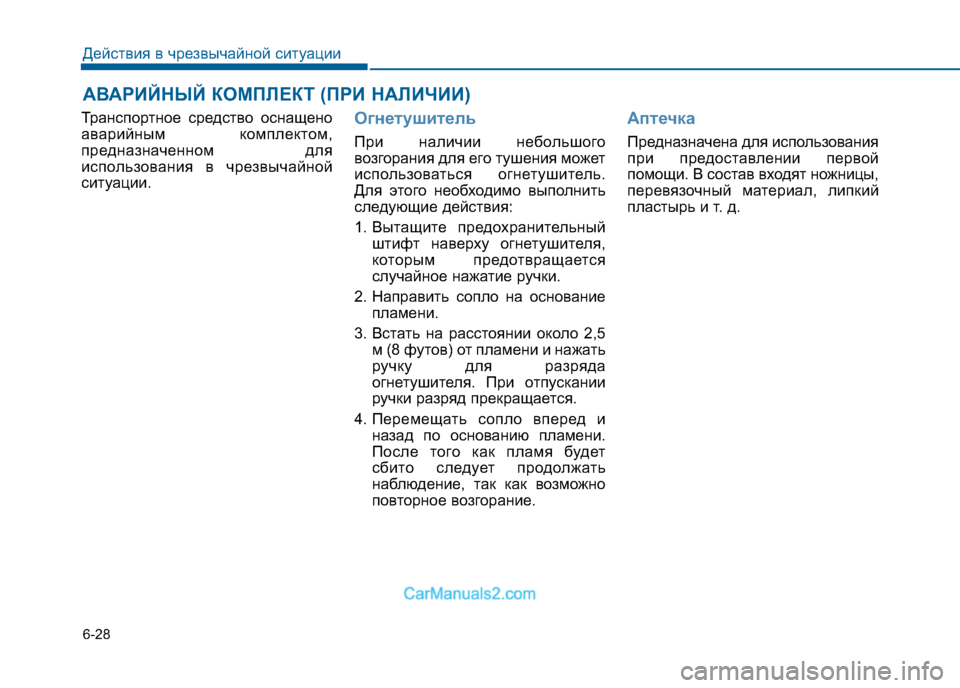

6-28
Действия в чрезвычайной ситуации
АВАРИЙНЫЙ КОМПЛЕКТ (ПРИ НАЛИЧИИ)
Транспортное средство оснащено
аварийным комплектом,
предназначенном для
использования в чрезвычайной
ситуации.Огнетушитель
При наличии небольшого
возгорания для его тушения может
использоваться огнетушитель.
Для этого необходимо выполнить
следующие действия:
1. Вытащите предохранительныйштифт наверху огнетушителя,
которым предотвращается
случайное нажатие ручки.
2. Направить сопло на основание пламени.
3. Встать на расстоянии около 2,5 м (8 футов) от пламени и нажать
ручку для разряда
огнетушителя. При отпускании
ручки разряд прекращается.
4. Перемещать сопло вперед и назад по основанию пламени.
После того как пламя будет
сбито следует продолжать
наблюдение, так как возможно
повторное возгорание.
Аптечка
Предназначена для использования
при предоставлении первой
помощи. В состав входят ножницы,
перевязочный материал, липкий
пластырь и т. д.

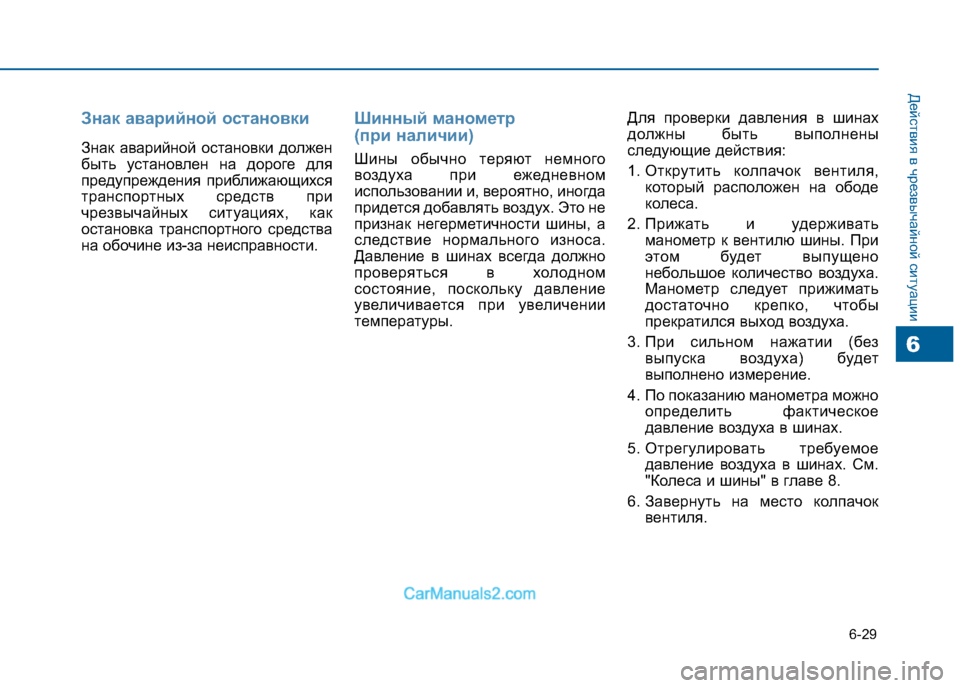

6-29
Действия в чрезвычайной ситуации
6
Знак аварийной остановки
Знак аварийной остановки должен
быть установлен на дороге для
предупреждения приближающихся
транспортных средств при
чрезвычайных ситуациях, как
остановка транспортного средства
на обочине из-за неисправности.
Шинный манометр
(при наличии)
Шины обычно теряют немного
воздуха при ежедневном
использовании и, вероятно, иногда
придется добавлять воздух. Это не
признак негерметичности шины, а
следствие нормального износа.
Давление в шинах всегда должно
проверяться в холодном
состояние, поскольку давление
увеличивается при увеличении
температуры.Для проверки давления в шинах
должны быть выполнены
следующие действия:
1. Открутить колпачок вентиля,
который расположен на ободе
колеса.
2. Прижать и удерживать
манометр к вентилю шины. При
этом будет выпущено
небольшое количество воздуха.
Манометр следует прижимать
достаточно крепко, чтобы
прекратился выход воздуха.
3. При сильном нажатии (без выпуска воздуха) будет
выполнено измерение.
4. По показанию манометра можно определить фактическое
давление воздуха в шинах.
5. Отрегулировать требуемое давление воздуха в шинах. См.
"Колеса и шины" в главе 8.
6. Завернуть на место колпачок вентиля.

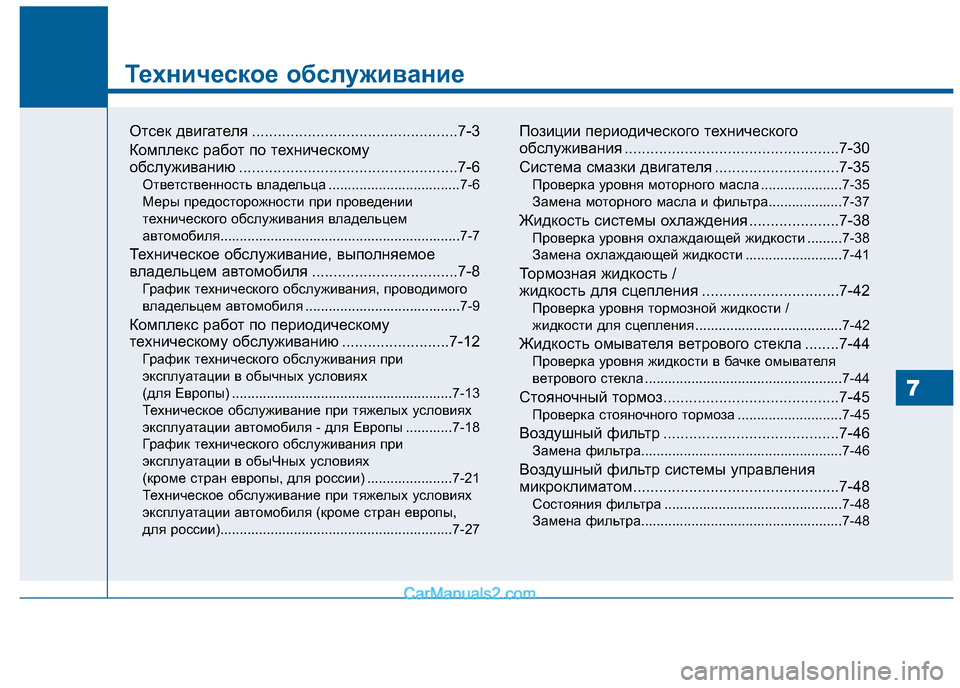

Техническое обслуживание
7
7
Техническое обслуживание
Отсек двигателя ................................................7-3
Комплекс работ по техническому
обслуживанию ......................................... ..........7-6
Ответственность владельца ................................. .7-6
Меры предосторожности при проведении
технического обслуживания владельцем
автомобиля......................................... .....................7-7
Техническое обслуживание, выполняемое
владельцем автомобиля ............................... ...7-8
График технического обслуживания, проводимого
владельцем автомобиля ............................... .........7-9
Комплекс работ по периодическому
техническому обслуживанию .........................7-12 График технического обслуживания при
эксплуатации в обычных условиях
(для Европы) ......................................... ................7-13
Техническое обслуживание при тяжелых условиях
эксплуатации автомобиля - для Европы ............7-18
График технического обслуживания при
эксплуатации в обыЧных условиях
(кроме стран европы, для россии) ......................7-2 1
Техническое обслуживание при тяжелых условиях
эксплуатации автомобиля (кроме стран европы,
для россии)........................................... .................7-27Позиции периодического технического
обслуживания .........................................
.........7-30
Система смазки двигателя ............................. 7-35
Проверка уровня моторного масла ..................... 7-35
Замена моторного масла и фильтра...................7-37
Жидкость системы охлаждения .....................7-38 Проверка уровня охлаждающей жидкости .........7-38
Замена охлаждающей жидкости .........................7-41
Тормозная жидкость /
жидкость для сцепления ................................7-4 2
Проверка уровня тормозной жидкости /
жидкости для сцепления ................................. .....7-42
Жидкость омывателя ветрового стекла ........7-44 Проверка уровня жидкости в бачке омывателя
ветрового стекла ..................................... ..............7-44
Стояночный тормоз................................... ......7-45
Проверка стояночного тормоза ......................... ..7-45
Воздушный фильтр ...................................... ...7-46
Замена фильтра....................................... .............7-46
Воздушный фильтр системы управления
микроклиматом...................................... ..........7-48
Состояния фильтра .................................... ..........7-48
Замена фильтра....................................... .............7-48

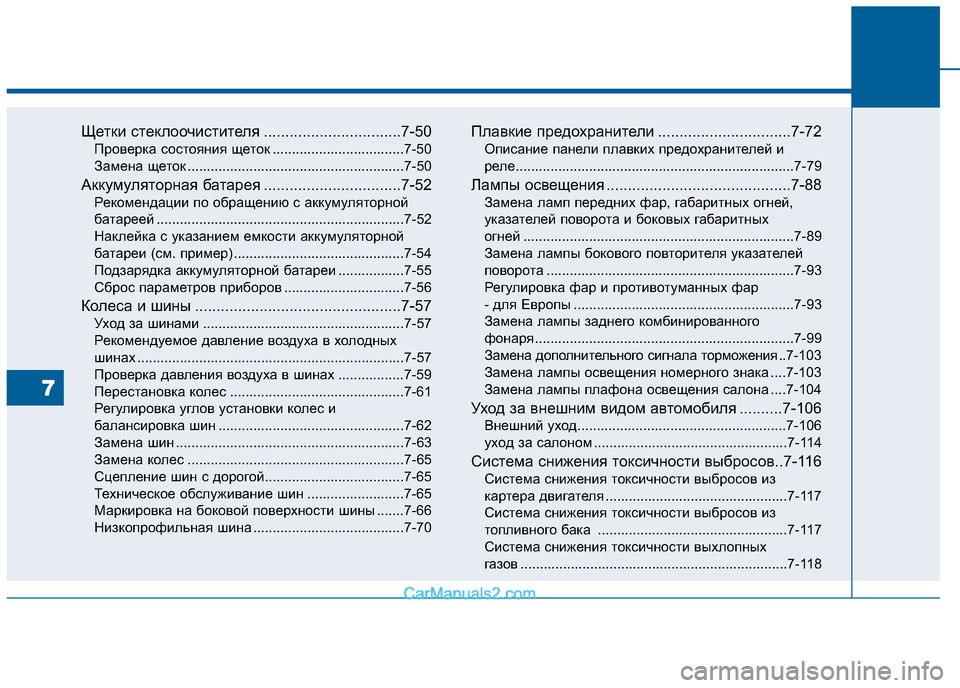

7

Щетки стеклоочистителя ................................7-50
Проверка состояния щеток ............................ ......7-50
Замена щеток ........................................ ................7-50
Аккумуляторная батарея .............................. ..7-52
Рекомендации по обращению с аккумуляторной
батареей ........................................... .....................7-52
Наклейка с указанием емкости аккумуляторной
батареи (см. пример) ................................. ...........7-54
Подзарядка аккумуляторной батареи .................7 -55
Сброс параметров приборов ............................ ...7-56
Колеса и шины ....................................... .........7-57
Уход за шинами ..................................... ...............7-57
Рекомендуемое давление воздуха в холодных
шинах .............................................. .......................7-57
Проверка давления воздуха в шинах .................7-5 9
Перестановка колес .................................. ...........7-61
Регулировка углов установки колес и
балансировка шин .................................... ............7-62
Замена шин .......................................... .................7-63
Замена колес ........................................ ................7-65
Сцепление шин с дорогой............................. .......7-65
Техническое обслуживание шин .........................7-65
Маркировка на боковой поверхности шины .......7-66
Низкопрофильная шина ................................ .......7-70Плавкие предохранители ..............................
.7-72
Описание панели плавких предохранителей и
реле............................................... .........................7-79
Лампы освещения ..................................... ......7-88
Замена ламп передних фар, габаритных огней,
указателей поворота и боковых габаритных
огней .............................................. ........................7-89
Замена лампы бокового повторителя указателей
поворота ........................................... .....................7-93
Регулировка фар и противотуманных фар
- для Европы ......................................... ................7-93
Замена лампы заднего комбинированного
фонаря ............................................. ......................7-99
Замена дополнительного сигнала торможения .. 7-103
Замена лампы освещения номерного знака ....7-103
Замена лампы плафона освещения салона ....7-104
Уход за внешним видом автомобиля ..........7-106 Внешний уход......................................... .............7-106
уxoд зa caлoнoм ....................................... ...........7-114
Система снижения токсичности выбросов..7-116 Система снижения токсичности выбросов из
картера двигателя .................................. .............7-117
Система снижения токсичности выбросов из
топливного бака ................................... ..............7-117
Система снижения токсичности выхлопных
газов .............................................. .......................7-118
7

7-3
Техническое обслуживание
7

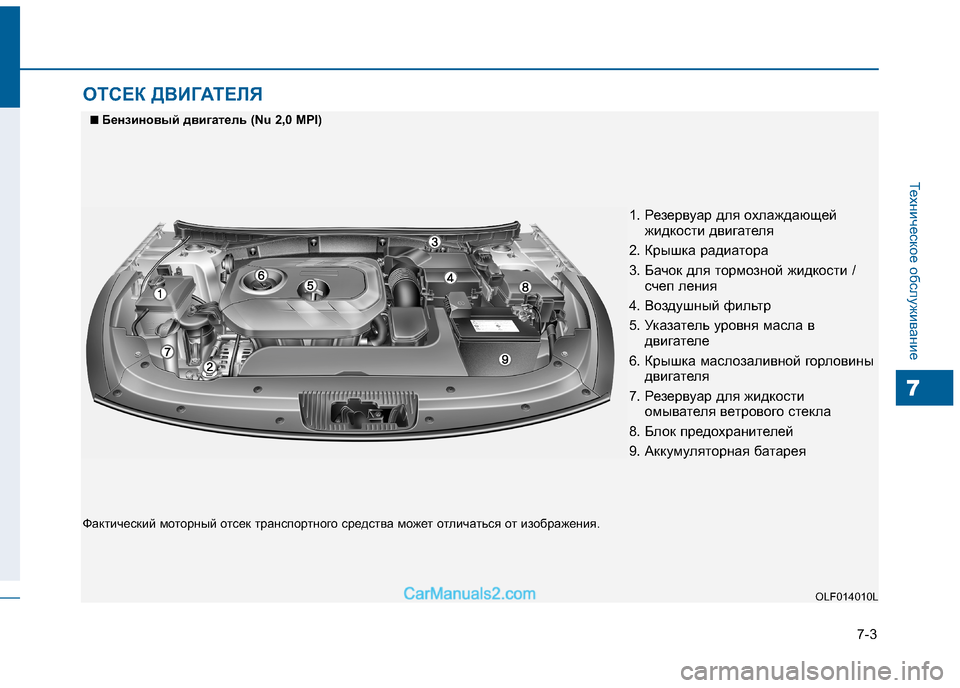

ОТСЕК ДВИГАТЕЛЯ
1. Резервуар для охлаждающей жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости / счеп ления
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины двигателя
7. Резервуар для жидкости омывателя ветрового стекла
8. Блок предохранителей
9. Аккумуляторная батарея
■
■
Бензиновый двигатель (Nu 2,0 MPI)
Фактический моторный отсек транспортного средства может отличаться от изображения.
OLF014010L

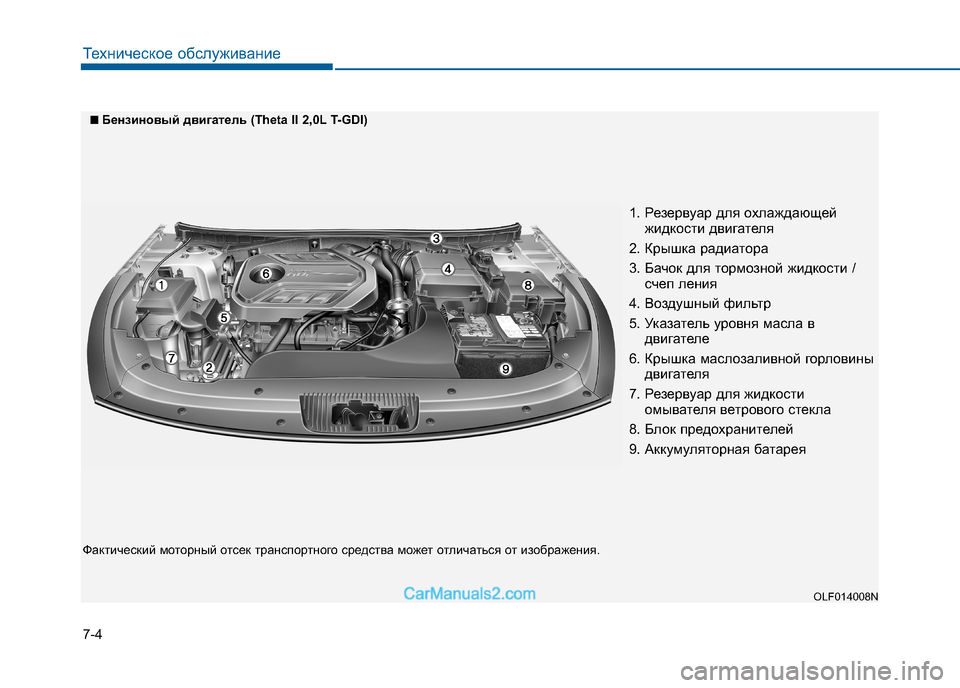

7-4
Техническое обслуживание
1. Резервуар для охлаждающей жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости / счеп ления
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины двигателя
7. Резервуар для жидкости омывателя ветрового стекла
8. Блок предохранителей
9. Аккумуляторная батарея
■
■
Бензиновый двигатель (Theta II 2,0L T-GDI)
Фактический моторный отсек транспортного средства может отличаться от изображения.
OLF014008N

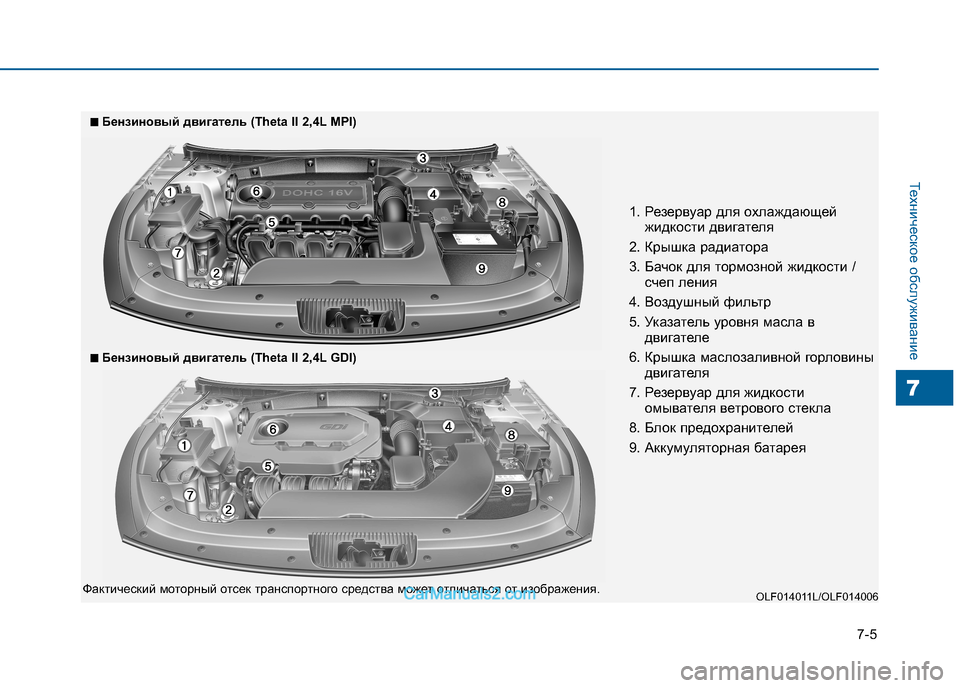

7-5
Техническое обслуживание
7
1. Резервуар для охлаждающей жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости / счеп ления
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины двигателя
7. Резервуар для жидкости омывателя ветрового стекла
8. Блок предохранителей
9. Аккумуляторная батарея
OLF014011L/OLF014006
■
■
Бензиновый двигатель (Theta II 2,4L MPI)
Фактический моторный отсек транспортного средства может отличаться от изображения.
■
■
Бензиновый двигатель (Theta II 2,4L GDI)
