2016 Hyundai Sonata Инструкция по эксплуатации (in Russian)

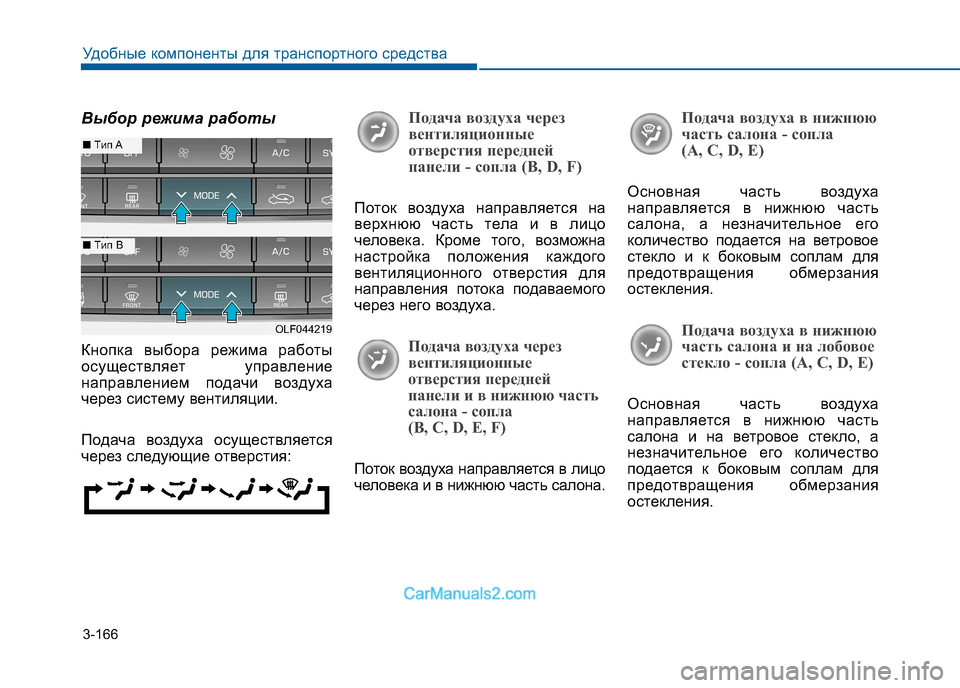

3-166
Удобные компоненты для транспортного средства
Выбор режима работы
Кнопка выбора режима работы
осуществляет управление
направлением подачи воздуха
через систему вентиляции.
Подача воздуха осуществляется
через следующие отверстия:Подача воздуха через
вентиляционные
отверстия передней
панели - сопла (B, D, F)
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
Подача воздуха через
вентиляционные
отверстия передней
панели и в нижнюю часть
салона - сопла
(B, С, D, Е, F)
Поток воздуха направляется в лицо
человека и в нижнюю часть салона.
Подача воздуха в нижнюю
часть салона - сопла
(A, C, D, E)
Основная часть воздуха
направляется в нижнюю часть
салона, а незначительное его
количество подается на ветровое
стекло и к боковым соплам для
предотвращения обмерзания
остекления.
Подача воздуха в нижнюю
часть салона и на лобовое
стекло - сопла (A, C, D, E)
Основная часть воздуха
направляется в нижнюю часть
салона и на ветровое стекло, а
незначительное его количество
подается к боковым соплам для
предотвращения обмерзания
остекления.
OLF044219
■Tип A
■Tип B

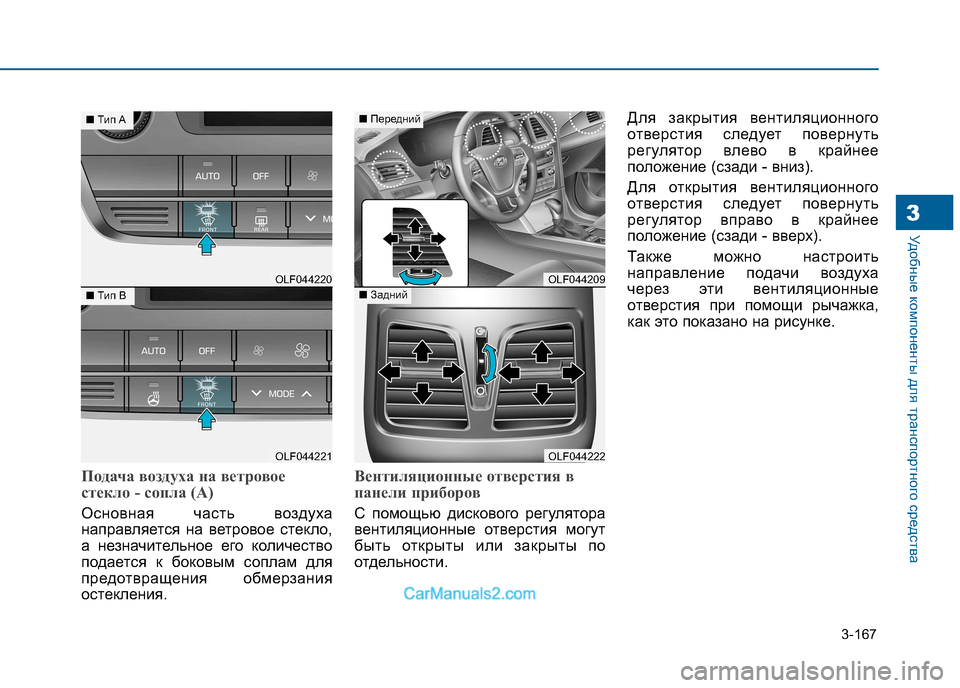

3-167
Удобные компоненты для транспортного средства3
Подача воздуха на ветровое
стекло - сопла (A)
Основная часть воздуха
направляется на ветровое стекло,
а незначительное его количество
подается к боковым соплам для
предотвращения обмерзания
остекления.
Вентиляционные отверстия в
панели приборов
С помощью дискового регулятора
вентиляционные отверстия могут
быть открыты или закрыты по
отдельности.Для закрытия вентиляционного
отверстия следует повернуть
регулятор влево в крайнее
положение (сзади - вниз).
Для открытия вентиляционного
отверстия следует повернуть
регулятор вправо в крайнее
положение (сзади - вверх).
Также можно настроить
направление подачи воздуха
через эти вентиляционные
отверстия при помощи рычажка,
как это показано на рисунке.
OLF044220
OLF044221
■
Tип A
■Tип B
OLF044209
OLF044222
■ Передний
■Задний

3-168
Удобные компоненты для транспортного средства
Регулирование температуры
Повернуть ручку регулятора
температуры для выбора
требуемого значения.
Равномерное регулирование
температуры со стороны
водителя и пассажира
• Нажать кнопку "SYNC"(синхронизация) для равномерного
регулирования температуры со
стороны водителя и пассажира.
Со стороны пассажира
температура устанавливается
такой же, как и со стороны
водителя.
• Повернуть ручку регулятора температуры со стороны водителя.
Температуры и со стороны
водителя, и со стороны пассажира
будут откорректированы
одинаково.
Раздельное регулирование
температуры со стороны
водителя и пассажира
• Нажать кнопку "SYNC"(синхронизация) еще раз для
раздельного регулирования
температуры со стороны водителя
и пассажира. Подсветка ручки
выключается.
• Повернуть регулятор температуры со стороны водителя для
регулирования температуры со
стороны водителя.
• Повернуть регулятор температуры со стороны пассажира для
регулирования температуры со
стороны пассажира.
OLF044224
OLF044223

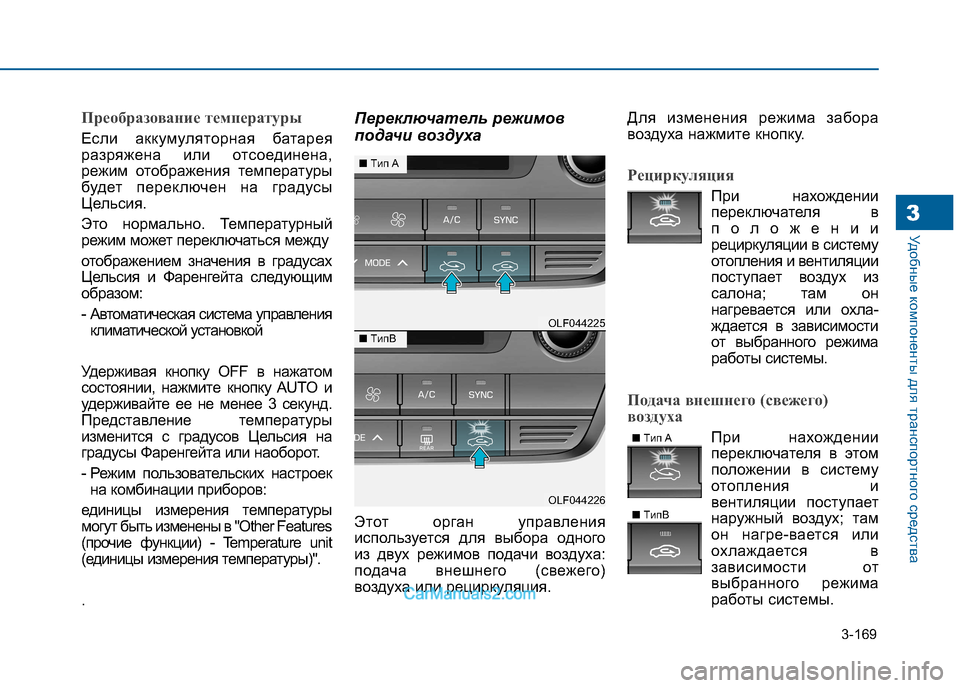

3-169
Удобные компоненты для транспортного средства3
Преобразование температуры
Если аккумуляторная батарея
разряжена или отсоединена,
режим отображения температуры
будет переключен на градусы
Цельсия.
Это нормально. Температурный
режим может переключаться между
отображением значения в градусах
Цельсия и Фаренгейта следующим
образом:
- Автоматическая система управленияклиматической установкой
Удерживая кнопку OFF в нажатом
состоянии, нажмите кнопку AUTO и
удерживайте ее не менее 3 секунд.
Представление температуры
изменится с градусов Цельсия на
градусы Фаренгейта или наоборот.
- Режим пользовательских настроек на комбинации приборов:
единицы измерения температуры
могут быть изменены в "Other Features
(прочие функции) - Temperature unit
(единицы измерения температуры)".
. Переключатель режимов
подачи воздуха
Этот орган управления
используется для выбора одного
из двух режимов подачи воздуха:
подача внешнего (свежего)
воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку.
Рециркуляция
При нахождении
переключателя в
положении
рециркуляции в систему
отопления и вентиляции
поступает воздух из
салона; там он
нагревается или охла-
ждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего)
воздуха
При нахождении переключателя в этом
положении в систему
отопления и
вентиляции поступает
наружный воздух; там
он нагре-вается или
охлаждается в
зависимости от
выбранного режима
работы системы.
OLF044225
OLF044226
■ Tип A
■TипB
■ Tип A
■ TипB

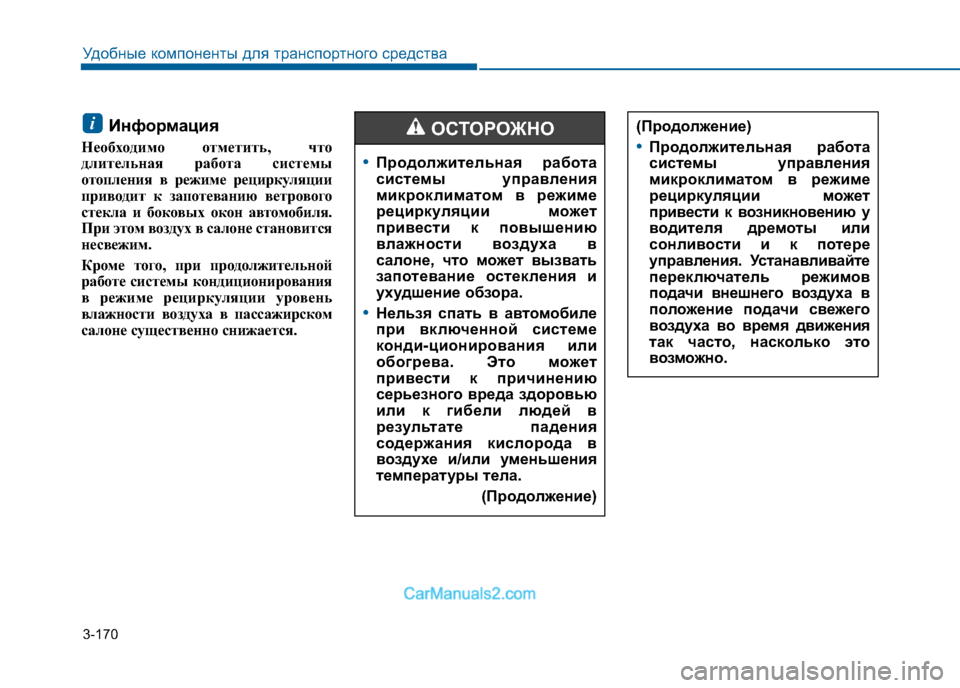

3-170
Удобные компоненты для транспортного средства
Информация
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.i(Продолжение)
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может
привести к возникновению у
водителя дремоты или
сонливости и к потере
управления. Устанавливайте
переключатель режимов
подачи внешнего воздуха в
положе ние подачи с вежего
воздуха во время движения
так часто, насколько это
возможно.
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции м ожет
привести к повышению
влажности воздуха в
салоне, что м ожет вызвать
запотевание остекления и
ухудшение обзора.
•Нельзя спать в ав томобиле
при включенной системе
конди-ционирования или
обогрева. Это м ожет
привести к причинению
серьезного вреда здоровью
или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
(Продолжение)
ОСТОРОЖНО

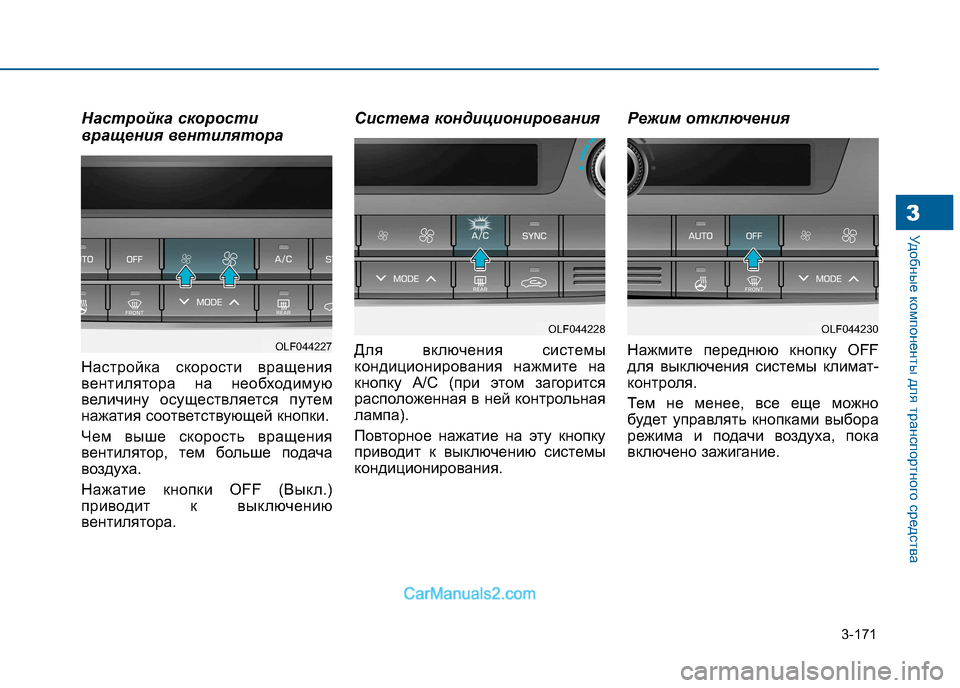

3-171
Удобные компоненты для транспортного средства3
Настройка скорости
вращения вентилятора
Настройка скорости вращения
вентилятора на необходимую
величину осуществляется путем
нажатия соответствующей кнопки.
Чем выше скорость вращения
вентилятор, тем больше подача
воздуха.
Нажатие кнопки OFF (Выкл.)
приводит к выключению
вентилятора.Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
Режим отключения
Нажмите переднюю кнопку OFF
для выключения системы климат-
контроля.
Тем не менее, все еще можно
будет управлять кнопками выбора
режима и подачи воздуха, пока
включено зажигание.
OLF044230OLF044228
OLF044227

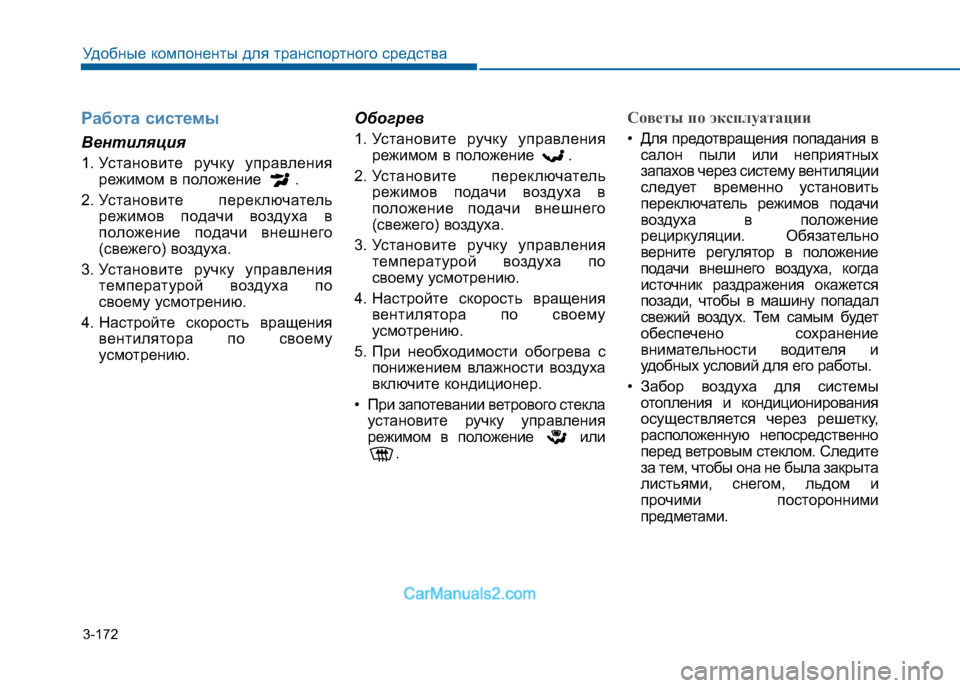

3-172
Удобные компоненты для транспортного средства
Работа системы
Вентиляция
1. Установите ручку управлениярежимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению. Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
5. При необходимости обогрева с понижением влажности воздуха
включите кондиционер.
• При запотевании ветрового стекла установите ручку управления
режимом в положение или .
Советы по эксплуатации
• Для предотвращения попадания всалон пыли или неприятных
запахов через систему вентиляции
следует временно установить
переключатель режимов подачи
воздуха в положение
рециркуляции. Обязательно
верните регулятор в положение
подачи внешнего воздуха, когда
источник раздражения окажется
позади, чтобы в машину попадал
свежий воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и
удобных условий для его работы.
• Забор воздуха для системы отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и
прочими посторонними
предметами.

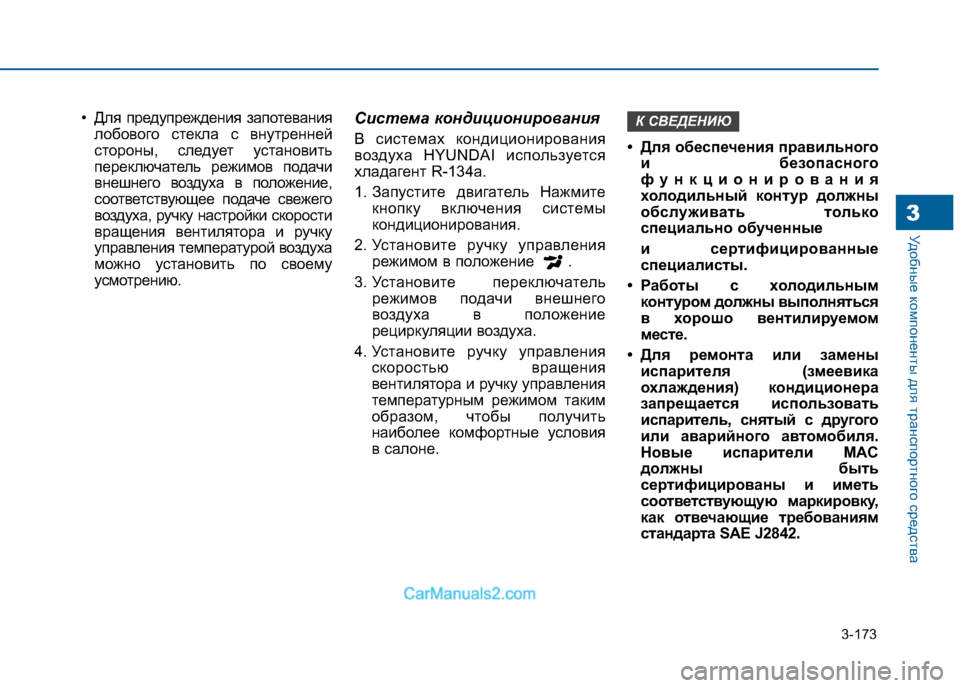

3-173
Удобные компоненты для транспортного средства3
• Для предупреждения запотеваниялобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению. Система кондиционирования
В системах кондиционирования
воздуха HYUNDAI используется
хладагент R-134a.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего
воздуха в положение
рециркуляции воздуха.
4. Установите ручку управления скоростью вращения
вентилятора и ручку управления
температурным режимом таким
образом, чтобы получить
наиболее комфортные условия
в салоне. • Для обеспечения правильного
и безопасного
функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным контуром должны выполняться
в хорошо вентилир уемом
месте.
• Для ремонта или замены испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного ав томобиля.
Новые испарители MAC
должны быть
сертифицированы и иметь
соответствующую маркировку,
как отвечающие требованиям
стандарта SAE J2842.К СВЕДЕНИЮ
