2016 Hyundai Sonata Инструкция по эксплуатации (in Russian)

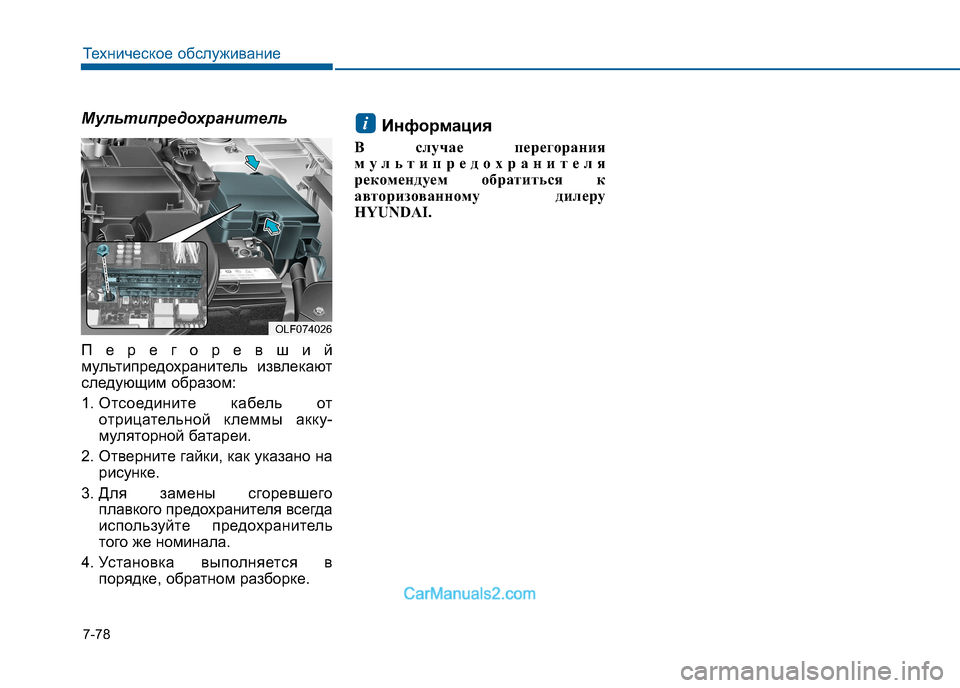

7-78
Техническое обслуживание
Мультипредохранитель
Перегоревший
мультипредохранитель извлекают
следующим образом:
1. Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.
2. Отверните гайки, как указано на рисунке.
3. Для замены сгоревшего
плавкого предохранителя всегда
используйте предохранитель
того же номинала.
4. Установка выполняется в порядке, обратном разборке. Информация
В случае перегорания
мультипредохранителя
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.i
OLF074026

7-79
Техническое обслуживание
7
Описание панели плавких
предохранителей и реле
Блок предохранителей со
стороны водителя
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и
величинами их номинальных токов.Информация
Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на момент издания. При проверке панели
предохранителей своего автомобиля используйте табличку, расположенную
на его корпусе.
i
OLF074027
OLF074058L

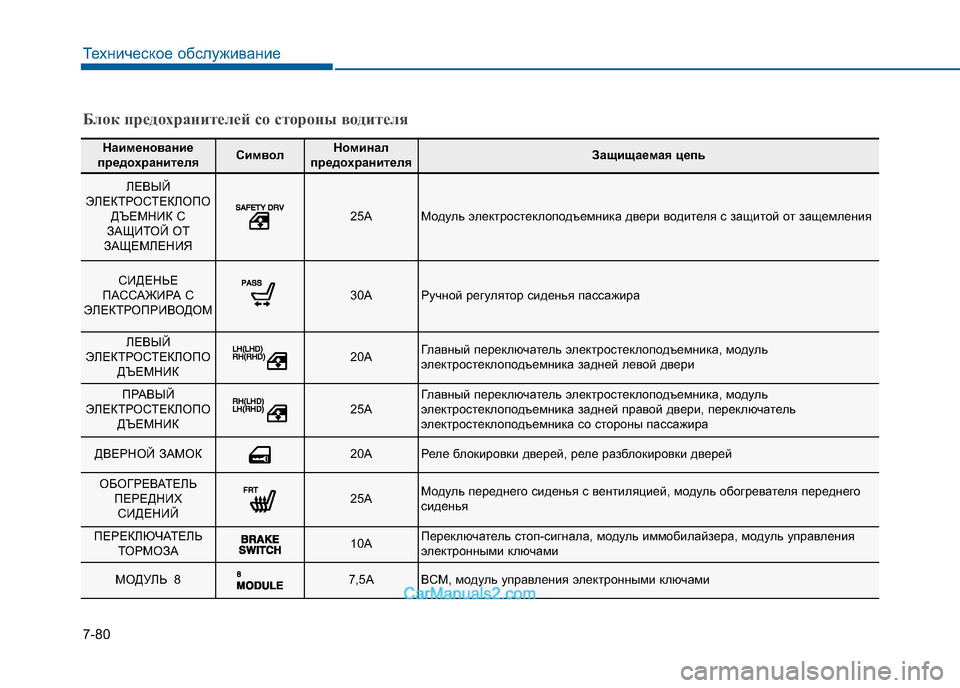

7-80
Техническое обслуживание
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЛЕВЫЙ
ЭЛЕКТРОСТЕКЛОПО ДЪЕМНИК С
ЗАЩИТОЙ ОТ
ЗАЩЕМЛЕНИЯ
25AМодуль электростеклоподъемника двери водителя с защитой от защемления
СИДЕНЬЕ
ПАССАЖИРА С
ЭЛЕКТРОПРИВОДОМ 30AРучной регулятор сиденья пассажира
ЛЕВЫЙ
ЭЛЕКТРОСТЕКЛОПО ДЪЕМНИК 20AГлавный переключатель электростеклоподъемника, модуль
электростеклоподъемника задней левой двери
ПРАВЫЙ
ЭЛЕКТРОСТЕКЛОПО ДЪЕМНИК 25AГлавный переключатель электростеклоподъемника, модуль
электростеклоподъемника задней правой двери, переключат ель
электростеклоподъемника со стороны пассажира
ДВЕРНОЙ ЗАМОК 20AРеле блокировки дверей, реле разблокировки дверей
ОБОГРЕВАТЕЛЬ ПЕРЕДНИХСИДЕНИЙ 25AМодуль переднего сиденья с вентиляцией, модуль обогревате ля переднего
сиденья
ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА 10AПереключатель стоп-сигнала, модуль иммобилайзера, модуль уп равления
электронными ключами
МОДУЛЬ 8 7,5ABCM, модуль управления электронными ключами

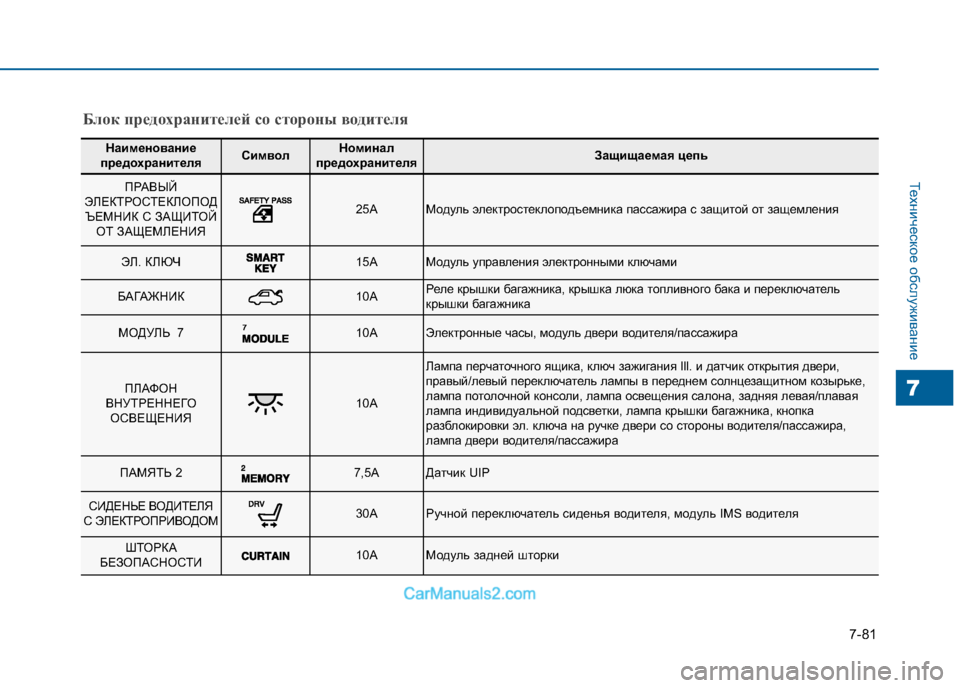

7-81
Техническое обслуживание
7
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ПРАВЫЙ
ЭЛЕКТРОСТЕКЛОПОД ЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ
25AМодуль электростеклоподъемника пассажира с защитой от защемл ения
ЭЛ. КЛЮЧ 15AМодуль управления электронными ключами
БАГАЖНИК 10AРеле крышки багажника, крышка люка топливного бака и переключатель
крышки багажника
МОДУЛЬ 7 10AЭлектронные часы, модуль двери водителя/пассажира
ПЛАФОН
ВНУТРЕННЕГО ОСВЕЩЕНИЯ 10A
Лампа перчаточного ящика, ключ зажигания Ill. и датчик отк рытия двери,
правый/левый переключатель лампы в переднем солнцезащ итном козырьке,
лампа потолочной консоли, лампа освещения салона, задн яя левая/плавая
лампа индивидуальной подсветки, лампа крышки багажника, кнопка
разблокировки эл. ключа на ручке двери со стороны водит еля/пассажира,
лампа двери водителя/пассажира
ПАМЯТЬ 2 7,5AДатчик UIP
СИДЕНЬЕ ВОДИТЕЛЯ
С ЭЛЕКТРОПРИВОДОМ30AРучной переключатель сиденья водителя, модуль IMS водителя
ШТОРКА
БЕЗОПАСНОСТИ 10AМодуль задней шторки
Блок предохранителей со стороны водителя

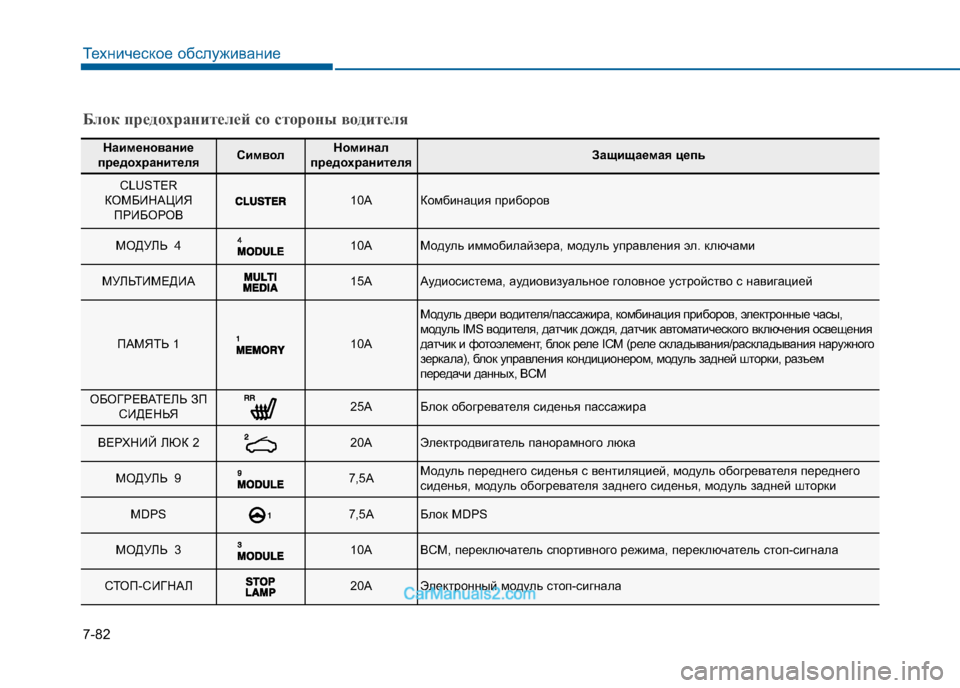

7-82
Техническое обслуживание
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
CLUSTER
КОМБИНАЦИЯ ПРИБОРОВ 10AКомбинация приборов
МОДУЛЬ 4 10AМодуль иммобилайзера, модуль управления эл. ключами
МУЛЬТИМЕДИА 15AАудиосистема, аудиовизуальное головное устройство с навигац ией
ПАМЯТЬ 1 10A
Модуль двери водителя/пассажира, комбинация приборов, электронные часы,
модуль IMS водителя, датчик дождя, датчик автоматического вклю чения освещения
датчик и фотоэлемент, блок реле ICM (реле складывания/ра складывания наружного
зеркала), блок управления кондиционером, модуль задней шторки, разъем
передачи данных, BCM
ОБОГРЕВАТЕЛЬ ЗП СИДЕНЬЯ 25AБлок обогревателя сиденья пассажира
ВЕРХНИЙ ЛЮК 2 20AЭлектродвигатель панорамного люка
МОДУЛЬ 9 7,5AМодуль переднего сиденья с вентиляцией, модуль обогревате ля переднего
сиденья, модуль обогревателя заднего сиденья, модуль задн ей шторки
MDPS 17,5AБлок MDPS
МОДУЛЬ 3 10ABCM, переключатель спортивного режима, переключатель стоп-сигна ла
СТОП-СИГНАЛ 20AЭлектронный модуль стоп-сигнала
Блок предохранителей со стороны водителя

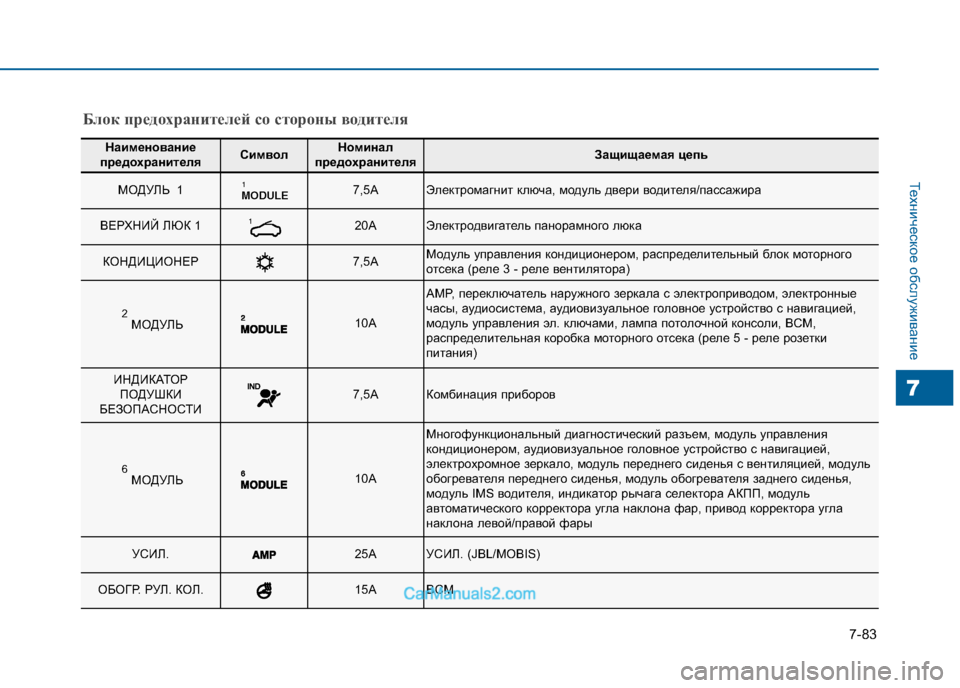

7-83
Техническое обслуживание
7
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
МОДУЛЬ 1 MODULE 17,5AЭлектромагнит ключа, модуль двери водителя/пассажира
ВЕРХНИЙ ЛЮК 1 120AЭлектродвигатель панорамного люка
КОНДИЦИОНЕР 7,5AМодуль управления кондиционером, распределительный блок
моторного
отсека (реле 3 - реле вентилятора)
2 МОДУЛЬ 10A
AMP, переключатель наружного зеркала с электроприводом, эл ектронные
часы, аудиосистема, аудиовизуальное головное устройство с нав игацией,
модуль управления эл. ключами, лампа потолочной консоли , BCM,
распределительная коробка моторного отсека (реле 5 - рел е розетки
питания)
ИНДИКАТОР ПОДУШКИ
БЕЗОПАСНОСТИ 7,5AКомбинация приборов
6 МОДУЛЬ 10A
Многофункциональный диагностический разъем, модуль управления
кондиционером, аудиовизуальное головное устройство с нави гацией,
электрохромное зеркало, модуль переднего сиденья с вентиля цией, модуль
обогревателя переднего сиденья, модуль обогревателя за днего сиденья,
модуль IMS водителя, индикатор рычага селектора АКПП, мод уль
автоматического корректора угла наклона фар, привод кор ректора угла
наклона левой/правой фары
УСИЛ. 25AУСИЛ. (JBL/MOBIS)
ОБОГР. РУЛ. КОЛ. 15ABCM
Блок предохранителей со стороны водителя

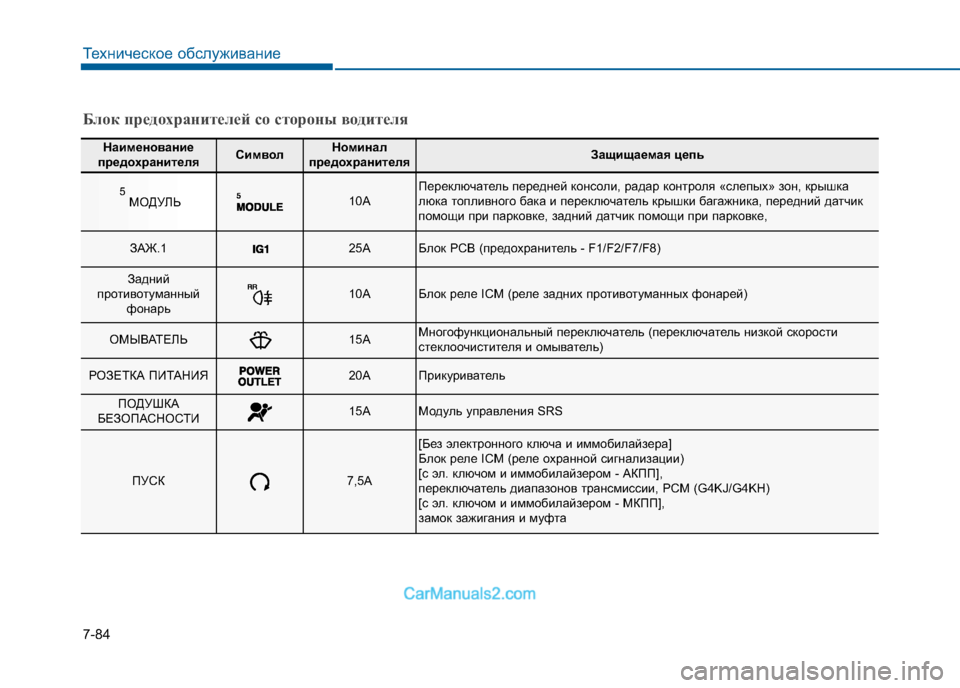

7-84
Техническое обслуживание
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
5 МОДУЛЬ10AПереключатель передней консоли, радар контроля «слепых» зон, крышка
люка топливного бака и переключатель крышки багажника, передний датчик
помощи при парковке, задний датчик помощи при парковк е,
ЗАЖ.1 25AБлок PCB (предохранитель - F1/F2/F7/F8)
Задний
противотуманный фонарь 10AБлок реле ICM (реле задних противотуманных фонарей)
ОМЫВАТЕЛЬ 15AМногофункциональный переключатель (переключатель низкой скор ости
стеклоочистителя и омыватель)
РОЗЕТКА ПИТАНИЯ 20AПрикуриватель
ПОДУШКА
БЕЗОПАСНОСТИ 15AМодуль управления SRS
ПУСК 7,5A
[Без электронного ключа и иммобилайзера]
Блок реле ICM (реле охранной сигнализации)
[с эл. ключом и иммобилайзером - АКПП],
переключатель диапазонов трансмиссии, PCM (G4KJ/G4KH)
[с эл. ключом и иммобилайзером - МКПП],
замок зажигания и муфта
Блок предохранителей со стороны водителя

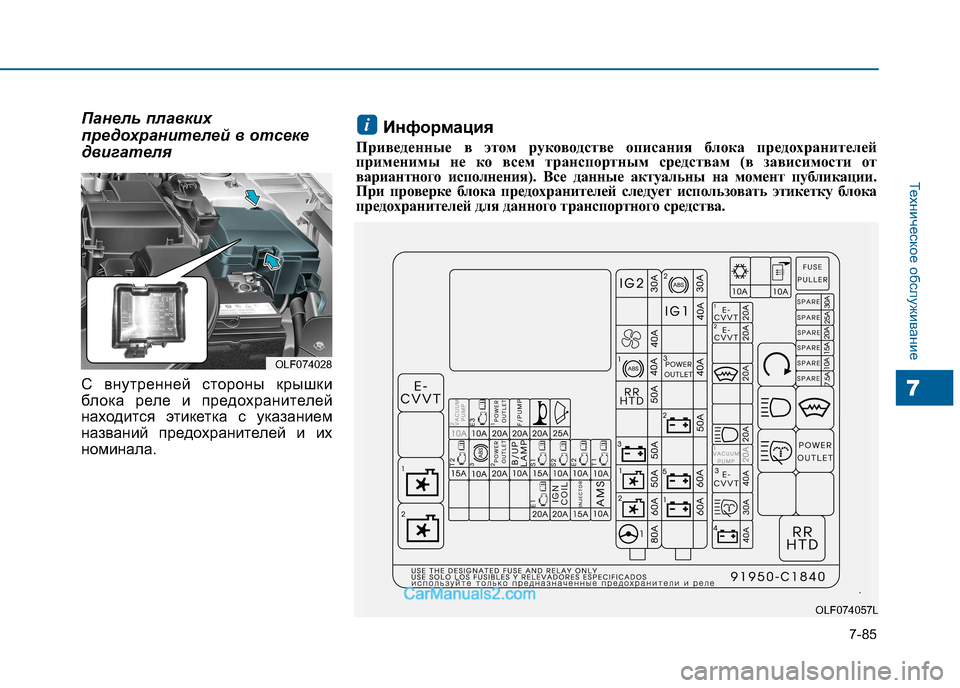

7-85
Техническое обслуживание
7
Панель плавких
предохранителей в отсеке
двигателя
С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.Информация
Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этике тку блока
предохранителей для данного транспортного средства.i
OLF074028
OLF074057L
