Техническое обслуживание

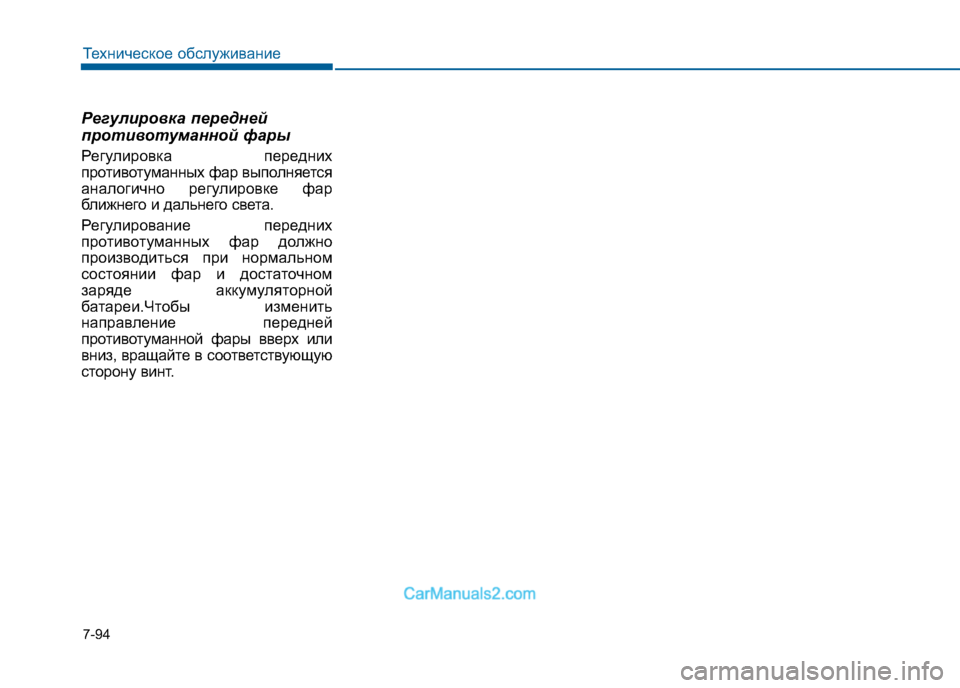

Регулировка передней
противотуманной фары
Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Регулирование передних
противотуманных фар должно
производиться при нормальном
состоянии фар и достаточном
заряде аккумуляторной
батареи.Чтобы изменить
направление передней
противотуманной фары вверх или
вниз, вращайте в соответствующую
сторону винт.

7-95
Техническое обслуживание
7
Контрольная точка
H1 : Height between the head lamp bulb center and ground (Low beam) H2 : Height between the head lamp bulb center and ground (High beam)H3 : Height between the fog lamp bulb center and groundW1 : Distance between the two head lamp bulbs centers (Low beam)W2 : Distance between the two head lamp bulbs centers (High beam)W3 : Distance between the two fog lamp bulbs centers
Единицы измерения: мм (дюймы)
OLF074099L
Экран
Тип лампы Состояние а втомобиля H1 H2 W1 W2
Галогенный Без водителя 705 (27,76) 670 (26,38) 1.390 (54,72) 1.208 (4
7,56)
С водителем 695 (27,36) 660 (25,98) 1.390 (54,72) 1,208 (47 ,56)
HID Без водителя 702 (27,64) 702 (27,64) 1.358 (53,46) 1.358 (5
3,46)
С водителем 692 (27,24) 692 (27,24) 1.358 (53,46) 1.358 (53 ,46)
H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

7-96
Техническое обслуживание

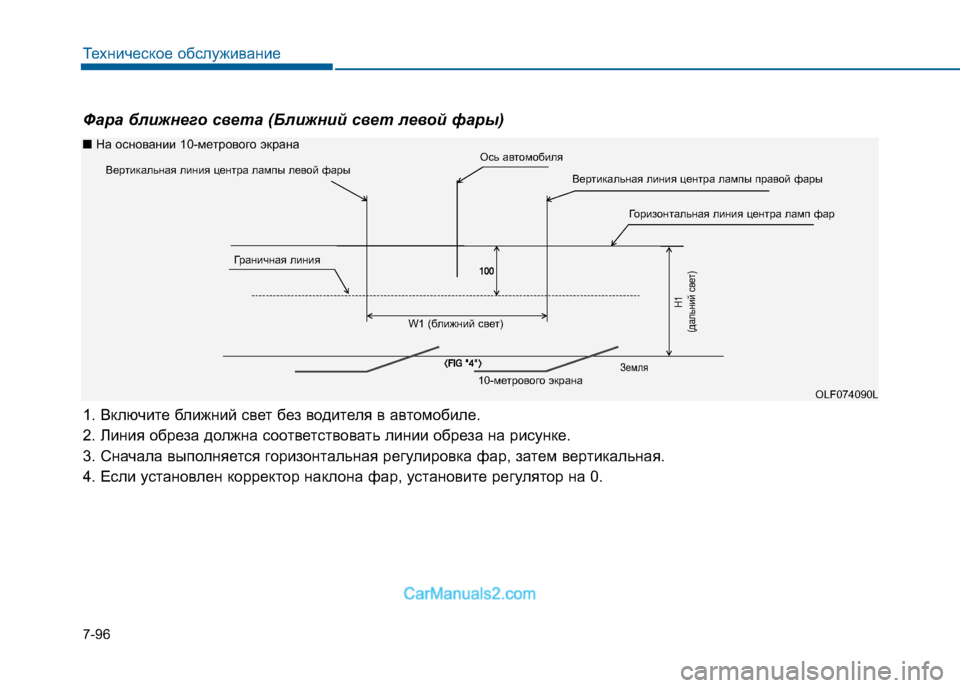

Фара ближнего света (Ближний свет левой фары)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
OLF074090L
W1 (ближний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фарыОсь автомобиля
Земля
H1
(дальний свет)
■ На основании 10-метрового экрана
Граничная линия
10-метрового экрана

7-97
Техническое обслуживание
7

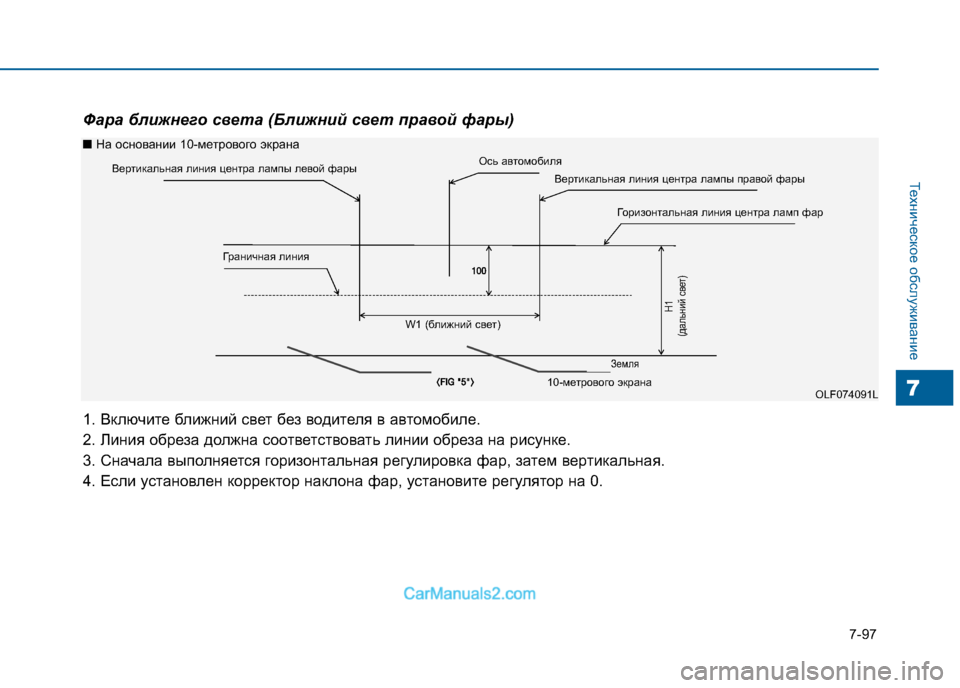

Фара ближнего света (Ближний свет правой фары)
OLF074091L
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на р исунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
■
На основании 10-метрового экрана
W1 (ближний свет)
Земля
H1
(дальний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фарыОсь автомобиля
Граничная линия
10-метрового экрана

7-98
Техническое обслуживание

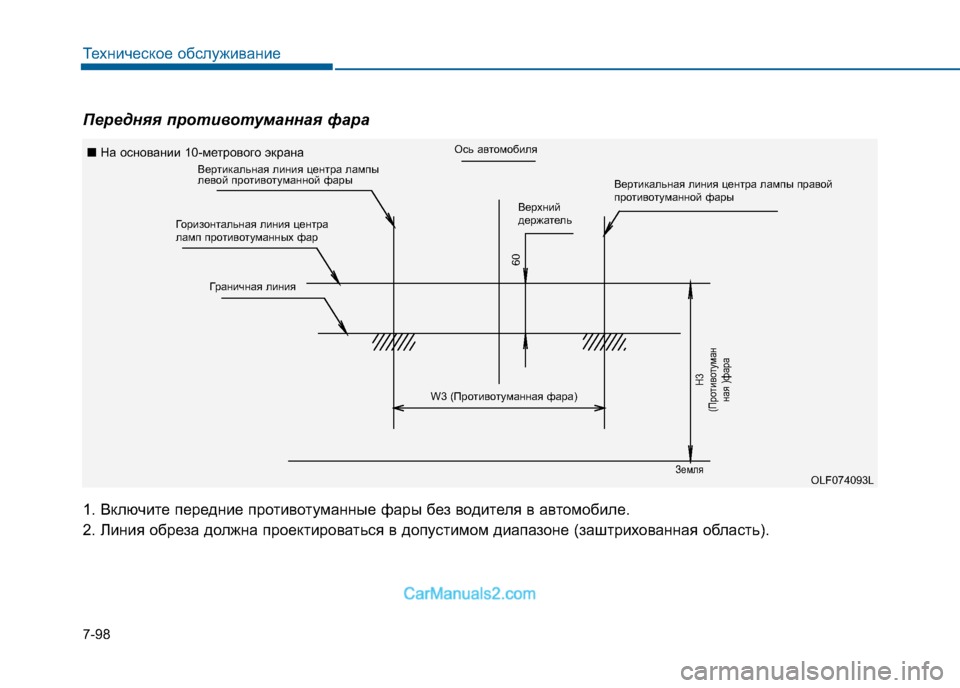

Передняя противотуманная фара
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапаз оне (заштрихованная область).
OLF074093L
■ На основании 10-метрового экрана
W3 (Противотуманная фара)
Земля
H3
(Противотуман ная )фара
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия центра
ламп противотуманных фар
Граничная линия
Верхний
держатель
Ось автомобиля
60
Вертикальная линия центра лампы правой
противотуманной фары

7-99
Техническое обслуживание
7

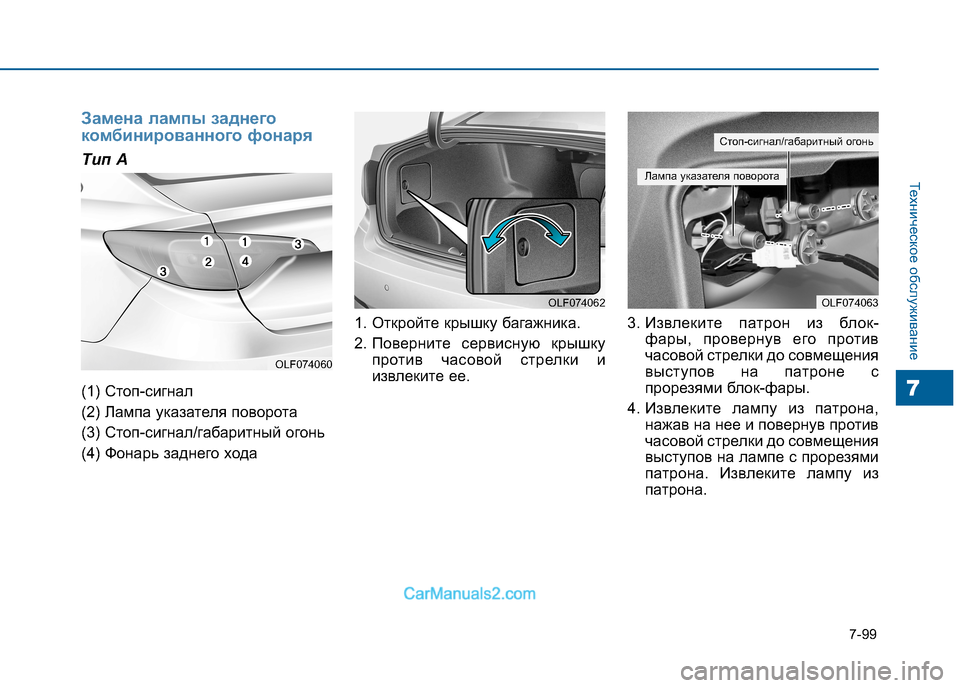

Замена лампы заднего
комбинированного фонаря
Tип А
(1) Стоп-сигнал
(2) Лампа указателя поворота
(3) Стоп-сигнал/габаритный огонь
(4) Фонарь заднего хода1. Откройте крышку багажника.
2. Поверните сервисную крышку
против часовой стрелки и
извлеките ее. 3. Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.
4. Извлеките лампу из патрона, нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.
OLF074062OLF074063
Стоп-сигнал/габаритный огонь
Лампа указателя поворота
OLF074060

7-100
Техническое обслуживание

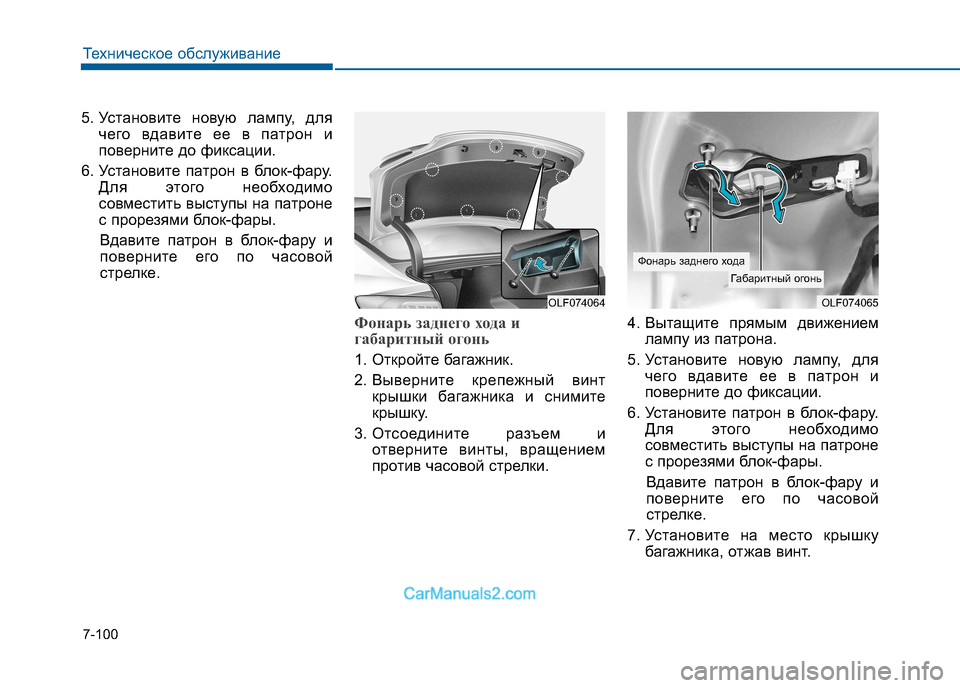

5. Установите новую лампу, длячего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару. Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
Фонарь заднего хода и
габаритный огонь
1. Откройте багажник.
2. Выверните крепежный винт крышки багажника и снимите
крышку.
3. Отсоедините разъем и
отверните винты, вращением
против часовой стрелки. 4. Вытащите прямым движением
лампу из патрона.
5. Установите новую лампу, для чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару. Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
7. Установите на место крышку багажника, отжав винт.
OLF074064OLF074065
Фонарь заднего хода
Габаритный огонь

7-101
Техническое обслуживание
7

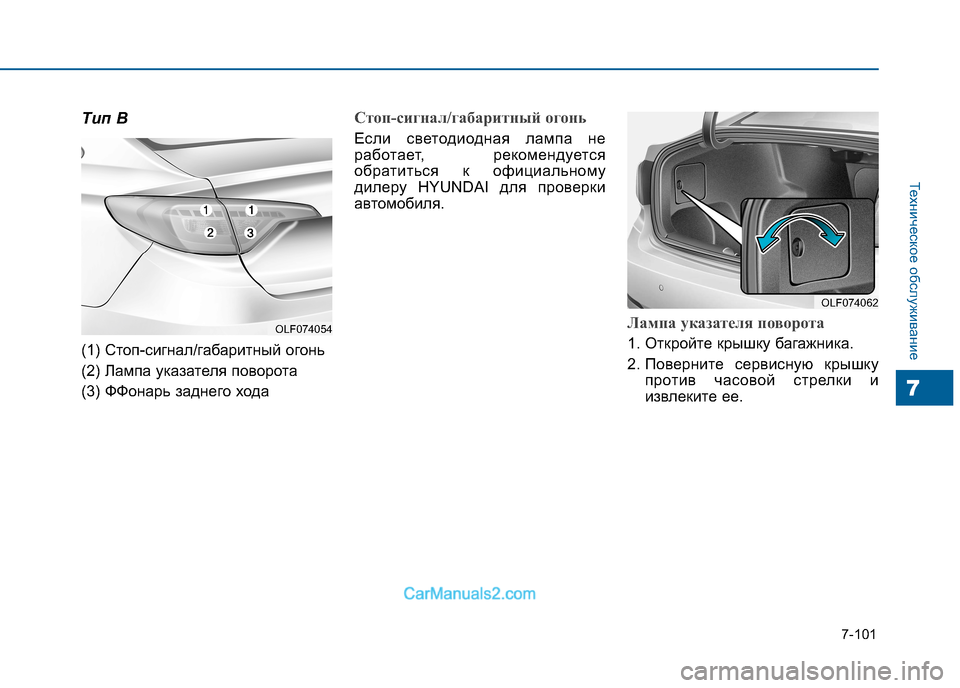

Tип B
(1) Стоп-сигнал/габаритный огонь
(2) Лампа указателя поворота
(3) ФФонарь заднего ходаСтоп-сигнал/габаритный огонь
Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.
Лампа указателя поворота
1. Откройте крышку багажника.
2. Поверните сервисную крышкупротив часовой стрелки и
извлеките ее.
OLF074054
