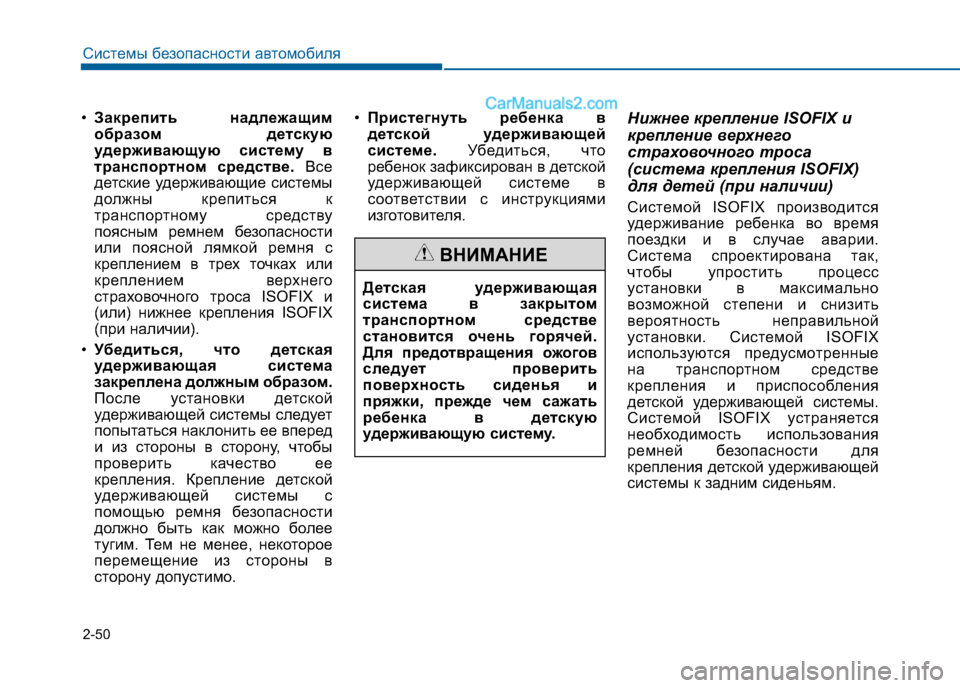

2-50
Системы безопасности автомобиля
•Закрепить надлежащим
образом детскую
удерживающую систему в
транспортном средстве. Все
детские удерживающие системы
должны крепиться к
транспортному средству
поясным ремнем безопасности
или поясной лямкой ремня с
креплением в трех точках или
креплением верхнего
страховочного троса ISOFIX и
(или) нижнее крепления ISOFIX
(при наличии).
• Убедиться, что детская
удерживающая система
закреплена должным образом.
После установки детской
удерживающей системы следует
попытаться наклонить ее вперед
и из стороны в сторону, чтобы
проверить качество ее
крепления. Крепление детской
удерживающей системы с
помощью ремня безопасности
должно быть как можно более
тугим. Тем не менее, некоторое
перемещение из стороны в
сторону допустимо. •
Пристегнуть ребенка в
детской удерживающей
системе. Убедиться, что
ребенок зафиксирован в детской
удерживающей системе в
соответствии с инструкциями
изготовителя. Нижнее крепление ISOFIX и
крепление верхнего
страховочного троса
(система крепления ISOFIX)
для детей (при наличии)
Системой ISOFIX производится
удерживание ребенка во время
поездки и в случае аварии.
Система спроектирована так,
чтобы упростить процесс
установки в максимально
возможной степени и снизить
вероятность неправильной
установки. Системой ISOFIX
используются предусмотренные
на транспортном средстве
крепления и приспособления
детской удерживающей системы.
Системой ISOFIX устраняется
необходимость использования
ремней безопасности для
крепления детской удерживающей
системы к задним сиденьям.
Детская удерживающая
система в закрытом
транспортном средстве
становится очень горячей.
Для предотвращения ожогов
следует проверить
поверхность сиденья и
пряжки, прежде чем сажать
ребенка в детскую
удерживающую систему.
ВНИМАНИЕ

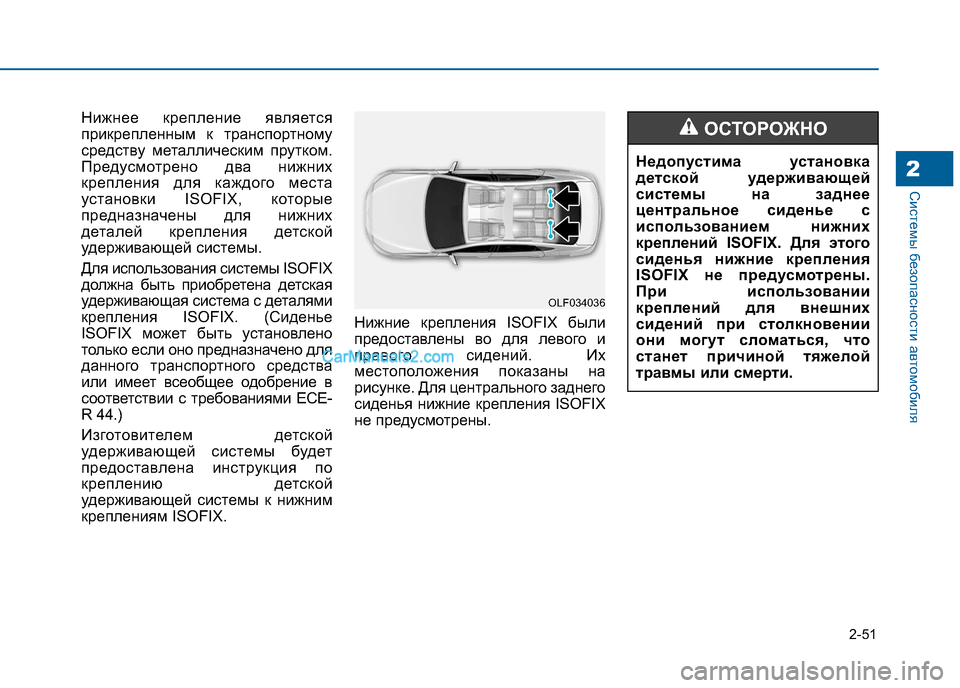

2-51
Системы безопасности автомобиля2
Нижнее крепление является
прикрепленным к транспортному
средству металлическим прутком.
Предусмотрено два нижних
крепления для каждого места
установки ISOFIX, которые
предназначены для нижних
деталей крепления детской
удерживающей системы.
Для использования системы ISOFIX
должна быть приобретена детская
удерживающая система с деталями
крепления ISOFIX. (Сиденье
ISOFIX может быть установлено
только если оно предназначено для
данного транспортного средства
или имеет всеобщее одобрение в
соответствии с требованиями ECE-
R 44.)
Изготовителем детской
удерживающей системы будет
предоставлена инструкция по
креплению детской
удерживающей системы к нижним
креплениям ISOFIX.Нижние крепления ISOFIX были
предоставлены во для левого и
правого сидений. Их
местоположения показаны на
рисунке. Для центрального заднего
сиденья нижние крепления ISOFIX
не предусмотрены. Недопустима установка
детской удерживающей
системы на заднее
центральное сиденье с
использованием нижних
креплений ISOFIX. Для этого
сиденья нижние крепления
ISOFIX не предусмотрены.
При использовании
креплений для внешних
сидений при столкновении
они могут сломаться, что
станет причиной тяжелой
травмы или смерти.ОСТОРОЖНО
OLF034036

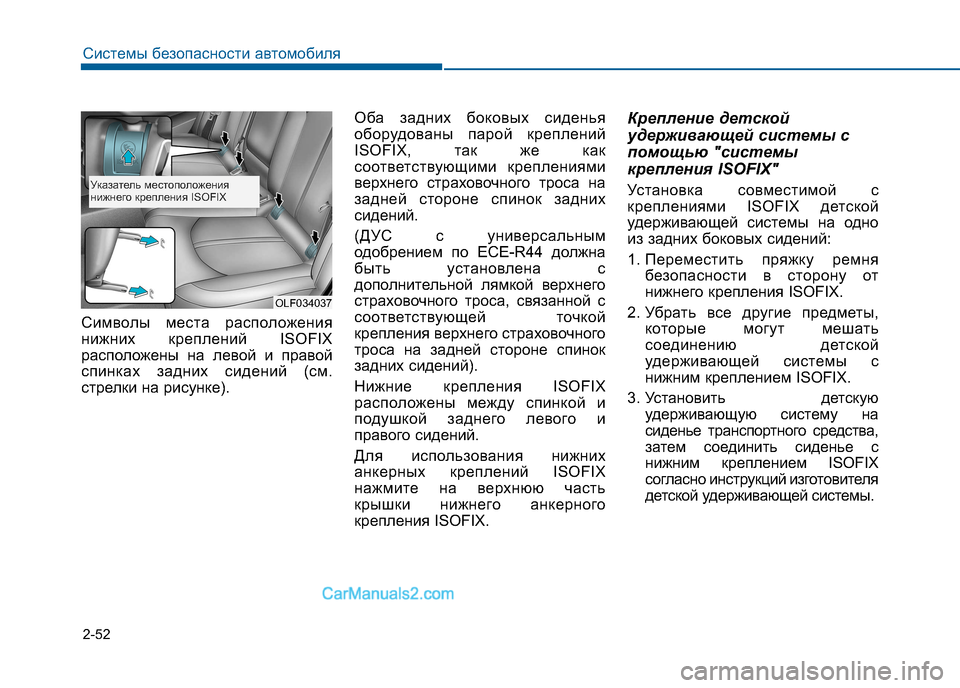

2-52
Системы безопасности автомобиля
Символы места расположения
нижних креплений ISOFIX
расположены на левой и правой
спинках задних сидений (см.
стрелки на рисунке).Оба задних боковых сиденья
оборудованы парой креплений
ISOFIX, так же как
соответствующими креплениями
верхнего страховочного троса на
задней стороне спинок задних
сидений.
(ДУС с универсальным
одобрением по ECE-R44 должна
быть установлена с
дополнительной лямкой верхнего
страховочного троса, связанной с
соответствующей точкой
крепления верхнего страховочного
троса на задней стороне спинок
задних сидений).
Нижние крепления ISOFIX
расположены между спинкой и
подушкой заднего левого и
правого сидений.
Для использования нижних
анкерных креплений ISOFIX
нажмите на верхнюю часть
крышки нижнего анкерного
крепления ISOFIX.Крепление детской
удерживающей системы с
помощью "системы
крепления ISOFIX"
Установка совместимой с
креплениями ISOFIX детской
удерживающей системы на одно
из задних боковых сидений:
1. Переместить пряжку ремня
безопасности в сторону от
нижнего крепления ISOFIX.
2. Убрать все другие предметы, которые могут мешать
соединению детской
удерживающей системы с
нижним креплением ISOFIX.
3. Установить детскую удерживающую систему на
сиденье транспортного средства,
затем соединить сиденье с
нижним креплением ISOFIX
согласно инструкций изготовителя
детской удерживающей системы.
OLF034037
Указатель местоположения
нижнего крепления ISOFIX

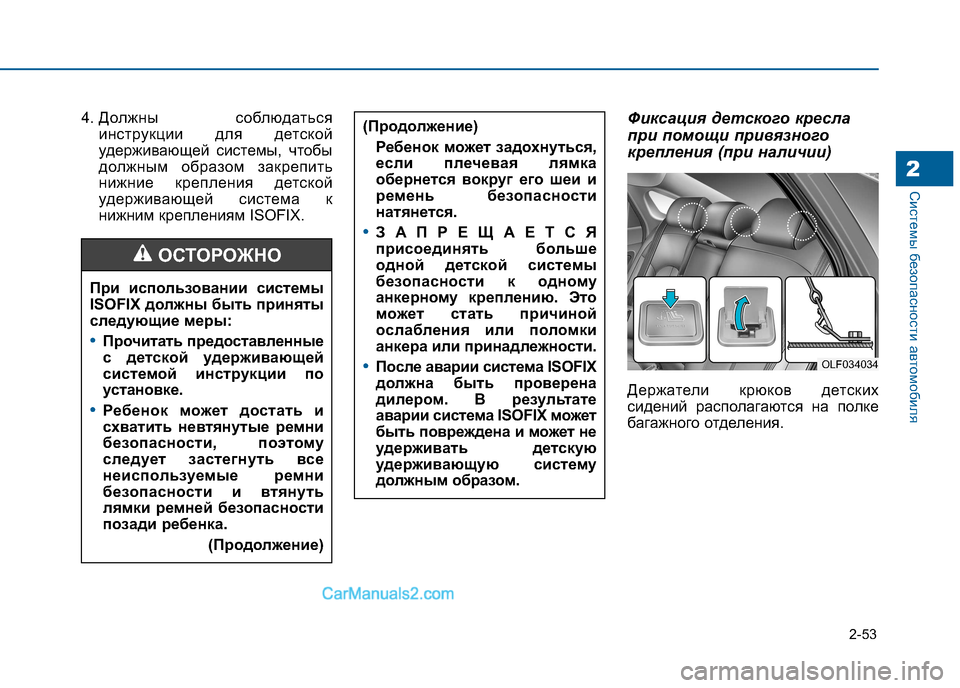

2-53
Системы безопасности автомобиля2
4. Должны соблюдатьсяинструкции для детской
удерживающей системы, чтобы
должным образом закрепить
нижние крепления детской
удерживающей система к
нижним креплениям ISOFIX. Фиксация детского кресла
при помощи привязного
крепления (при наличии)
Держатели крюков детских
сидений располагаются на полке
багажного отделения.
При использовании системы
ISOFIX должны быть приняты
следующие меры:
•Прочитать предоставленные
с детской удерживающей
системой инструкции по
установке.
•Ребенок м
ожет достать и
схватить невтянутые ремни
безопасности, по этому
следует застегнуть все
неиспользуемые ремни
безопасности и втянуть
лямки ремней безопасности
позади ребенка.
(Продолжение)
ОСТОРОЖНО
(Продолжение)Ребенок м ожет задохну ться,
если плечевая лямка
обернется вокруг его шеи и
ремень безопасности
натянется.
•ЗАПРЕЩАЕТСЯ
присоединять больше
одной детской системы
безопасности к одному
анкерному креплению. Это
может стать причиной
ослабления или поломки
анкера или принадлежности.
•После аварии система ISOFIX
должна быть проверена
дилером. В результате
аварии система ISOFIX м ожет
быть повреждена и м ожет не
удерживать детскую
удерживающую систему
должным образом.OLF034034

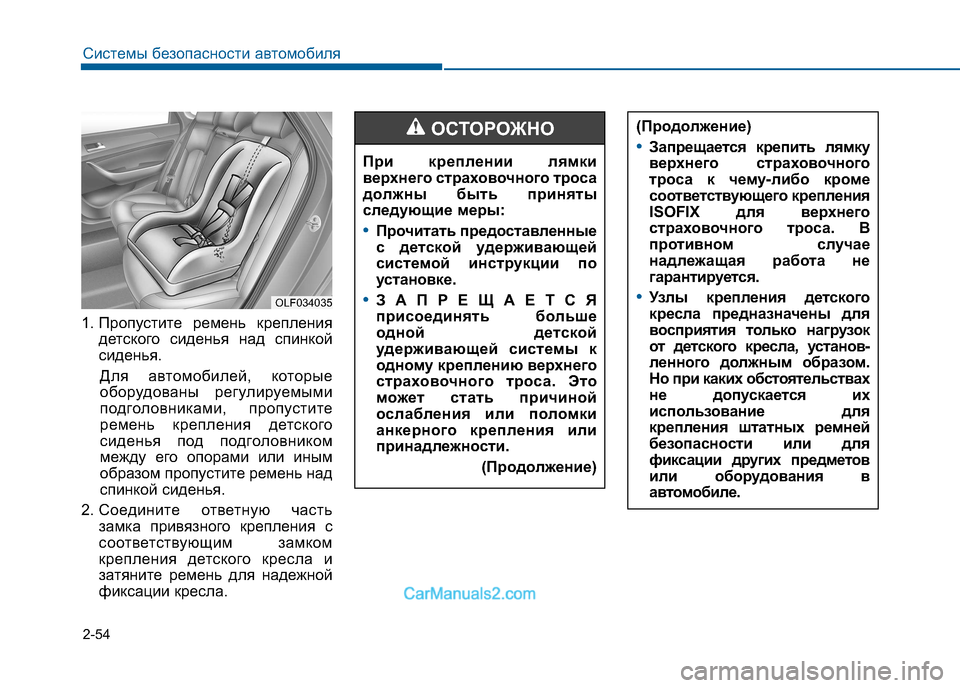

2-54
Системы безопасности автомобиля
1. Пропустите ремень креплениядетского сиденья над спинкой
сиденья.
Для автомобилей, которые
оборудованы регулируемыми
подголовниками, пропустите
ремень крепления детского
сиденья под подголовником
между его опорами или иным
образом пропустите ремень над
спинкой сиденья.
2. Соедините ответную часть замка привязного крепления с
соответствующим замком
крепления детского кресла и
затяните ремень для надежной
фиксации кресла. При креплении лямки
верхнего страховочного троса
должны быть приняты
следующие меры:
•Прочитать предоставленные
с детской удерживающей
системой инструкции по
установке.
•ЗАПРЕЩАЕТСЯ
присоединять больше
одной детской
удерживающей системы к
одному креплению верхнего
страховочного троса. Это
может
стать причиной
ослабления или поломки
анкерного крепления или
принадлежности.
(Продолжение)
ОСТОРОЖНО(Продолжение)
•Запрещается крепить лямку
верхнего страховочного
троса к чему-либо кроме
соответствующего крепления
ISOFIX для верхнего
страховочного троса. В
противном случае
надлежащая работа не
гарантируется.
•Узлы крепления детского
кресла предназначены для
восприятия только нагрузок
от детского кресла, установ-
ленного должным образом.
Но при каких обстоятельствах
не допускается их
использование для
крепления штатных ремней
безопасности или для
фиксации других предметов
или оборудования в
автомобиле.OLF034035

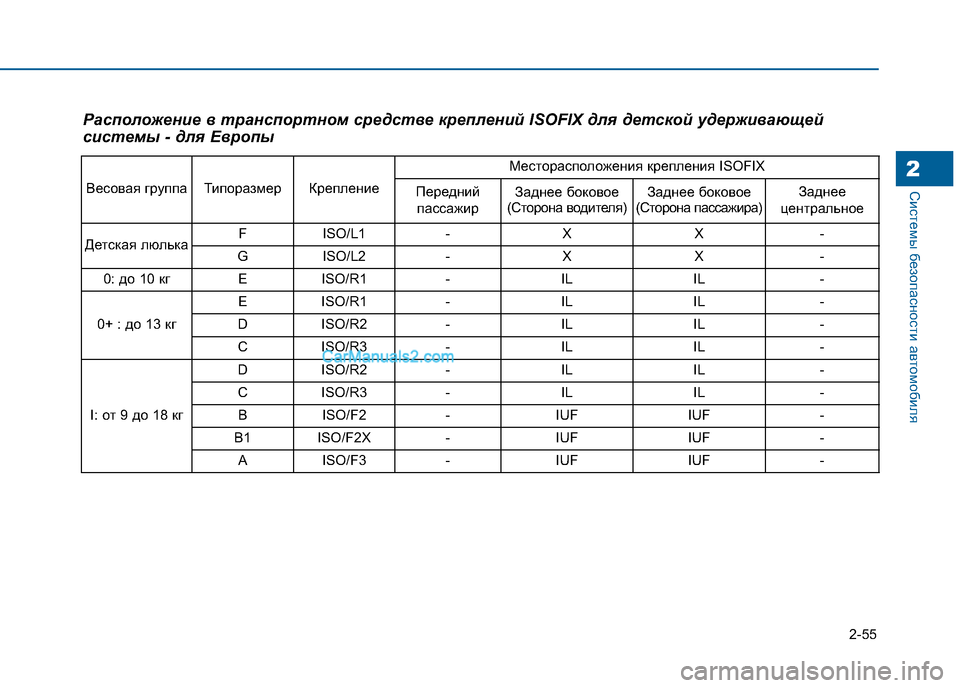

2-55
Системы безопасности автомобиля2
Расположение в транспортном средстве креплений ISOFIX для детской удерживающей
системы - для Европы
Весовая группа Типоразмер Крепление Месторасположения крепления ISOFIX
Передний пассажир Заднее боковое
(Сторона водителя) Заднее боковое
(Сторона пассажира) Заднее
центральное
Детская люлька F ISO/L1 - X X -
G ISO/L2 - X X -
0: до 10 кг E ISO/R1 - IL IL -
0+ : до 13 кг E ISO/R1 - IL IL -
D ISO/R2 - IL IL -
C ISO/R3 - IL IL -
I: от 9 до 18 кг D ISO/R2 - IL IL -
C ISO/R3 - IL IL -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -

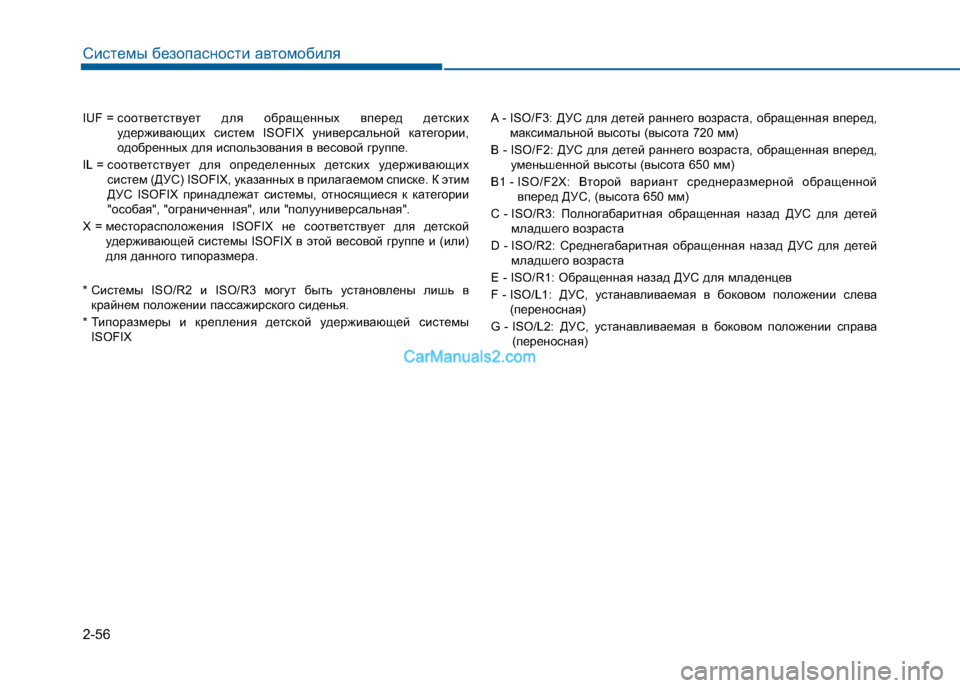

2-56
Системы безопасности автомобиля
IUF = соответствует для обращенных вперед детских
удерживающих систем ISOFIX универсальной категории,
одобренных для использования в весовой группе.
IL = соответствует для определенных детских удерживающих систем (ДУС) ISOFIX, указанных в прилагаемом списке. К этим
ДУС ISOFIX принадлежат системы, относящиеся к категории
"особая", "ограниченная", или "полууниверсальная".
X = месторасположения ISOFIX не соответствует для детской удерживающей системы ISOFIX в этой весовой группе и (или)
для данного типоразмера.
* Системы ISO/R2 и ISO/R3 могут быть установлены лишь в крайнем положении пассажирского сиденья.
* Типоразмеры и крепления детской удерживающей системы ISOFIX A - ISO/F3: ДУС для детей раннего возраста, обращенная
вперед,
максимальной высоты (высота 720 мм)
B - ISO/F2: ДУС для детей раннего возраста, обращенная вперед,
уменьшенной высоты (высота 650 мм)
B1 - ISO/F2X: Второй вариант среднеразмерной обращенной вперед ДУС, (высота 650 мм)
C - ISO/R3: Полногабаритная обращенная назад ДУС для д етей
младшего возраста
D - ISO/R2: Среднегабаритная обращенная назад ДУС для детей
младшего возраста
E - ISO/R1: Обращенная назад ДУС для младенцев
F - ISO/L1: ДУС, устанавливаемая в боковом положении сле ва
(переносная)
G - ISO/L2: ДУС, устанавливаемая в боковом положении спр ава
(переносная)

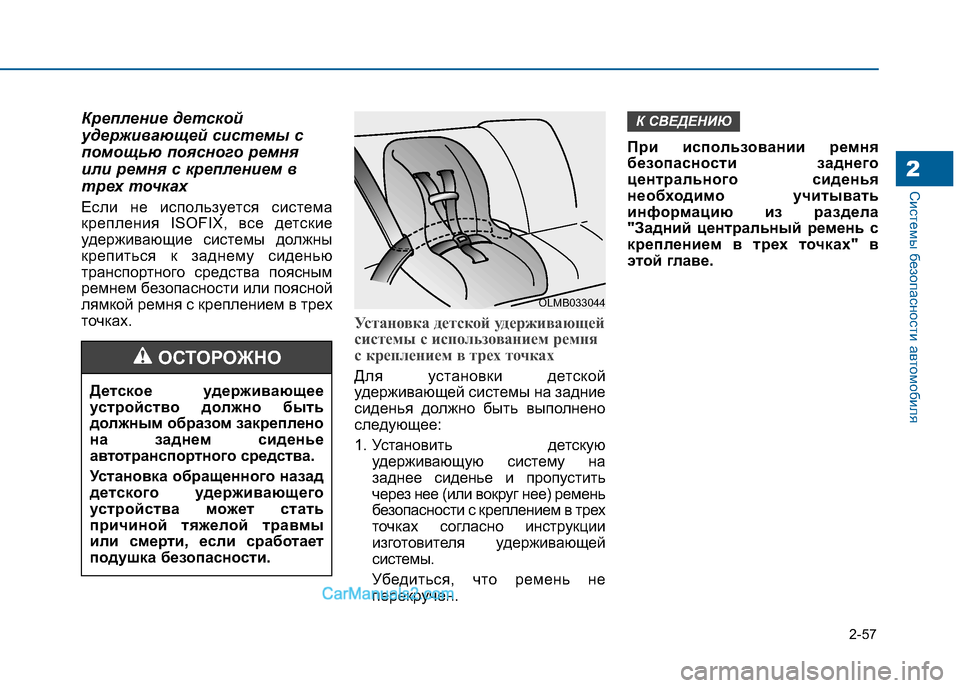

2-57
Системы безопасности автомобиля2
Крепление детской
удерживающей системы с
помощью поясного ремня
или ремня с креплением в
трех точках
Если не используется система
крепления ISOFIX, все детские
удерживающие системы должны
крепиться к заднему сиденью
транспортного средства поясным
ремнем безопасности или поясной
лямкой ремня с креплением в трех
точках.
Установка детской удерживающей
системы с использованием ремня
с креплением в трех точках
Для установки детской
удерживающей системы на задние
сиденья должно быть выполнено
следующее:
1. Установить детскуюудерживающую систему на
заднее сиденье и пропустить
через нее (или вокруг нее) ремень
безопасности с креплением в трех
точках согласно инструкции
изготовителя удерживающей
системы.
Убедиться, что ремень не
перекручен. При использовании ремня
безопасности заднего
центрального сиденья
необходимо учитывать
информацию из раздела
"Задний центральный ремень с
креплением в трех точках" в
этой главе.
К СВЕДЕНИЮ
Детское удерживающее
устройство должно быть
должным образом закреплено
на заднем сиденье
автотранспортного средства.
Установка обращенного назад
детского удерживающего
устройства м
ожет стать
причиной тяжелой травмы
или смерти, если сработает
подушка безопасности.
ОСТОРОЖНО
OLMB033044
