2016 Hyundai Sonata Инструкция по эксплуатации (in Russian)

7-46
Техническое обслуживание

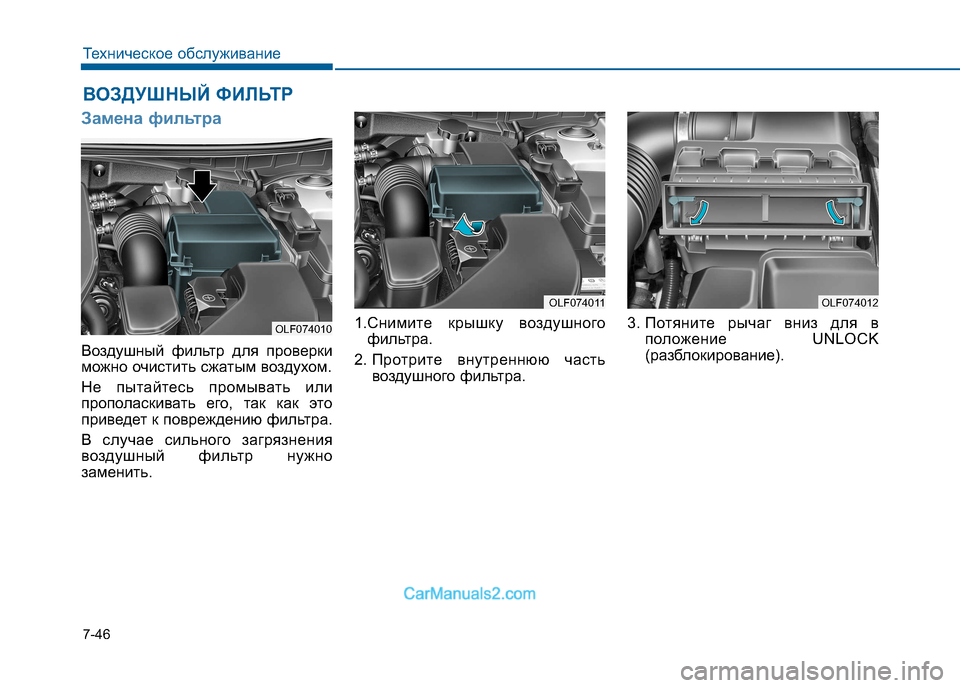

ВОЗДУШНЫЙ ФИЛЬТР
Замена фильтра
Воздушный фильтр для проверки
можно очистить сжатым воздухом.
Не пытайтесь промывать или
прополаскивать его, так как это
приведет к повреждению фильтра.
В случае сильного загрязнения
воздушный фильтр нужно
заменить.1.Снимите крышку воздушного
фильтра.
2. Протрите внутреннюю часть воздушного фильтра. 3. Потяните рычаг вниз для в
положение UNLOCK
(разблокирование).
OLF074011OLF074012
OLF074010

7-47
Техническое обслуживание
7

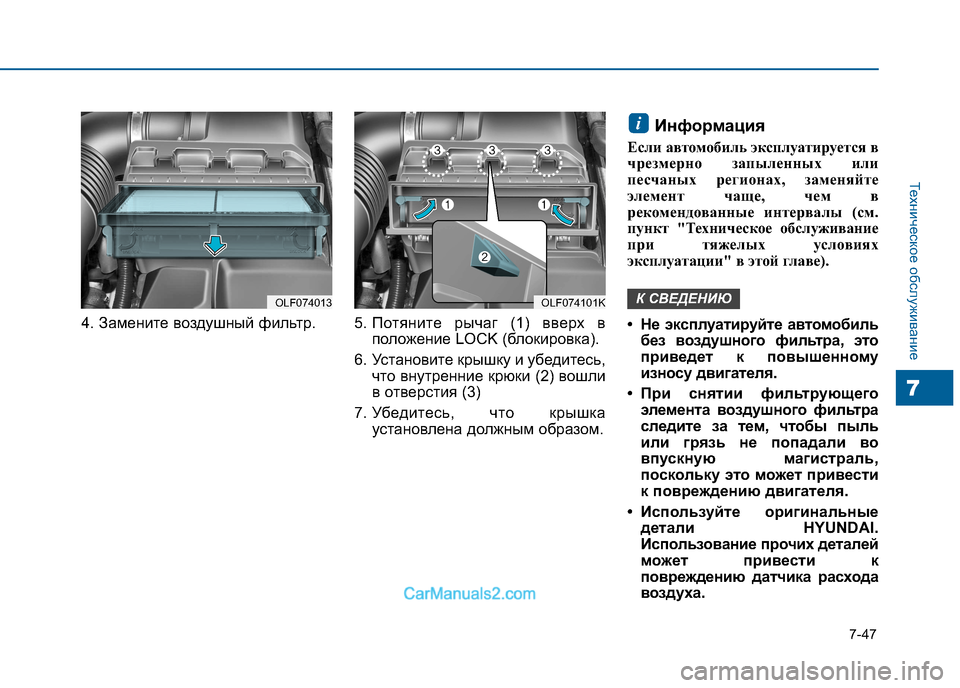

4. Замените воздушный фильтр. 5. Потяните рычаг (1) вверх в
положение LOCK (блокировка).
6. Установите крышку и убедитесь, что внутренние крюки (2) вошли
в отверстия (3)
7. Убедитесь, что крышка установлена должным образом. Информация
Если автомобиль эксплуатируется в
чрезмерно запыленных или
песчаных регионах, заменяйте
элемент чаще, чем в
рекомендованные интервалы (см.
пункт "Техническое обслуживание
при тяжелых условиях
эксплуатации" в этой главе).
• Не эксплуатируйте ав томобиль
без воздушного фильтра, это
приведет к повышенному
износу двигателя.
• При снятии фильтрующего элемента воздушного фильтра
следите за тем, чтобы пыль
или грязь не попадали во
впускную магистраль,
поскольку это м ожет привести
к повреждению двигателя.
• Используйте оригинальные детали HYUNDAI.
Использование прочих деталей
может привести к
повреждению датчика расхода
воздуха.
К СВЕДЕНИЮ
i
OLF074013OLF074101K

7-48
Техническое обслуживание

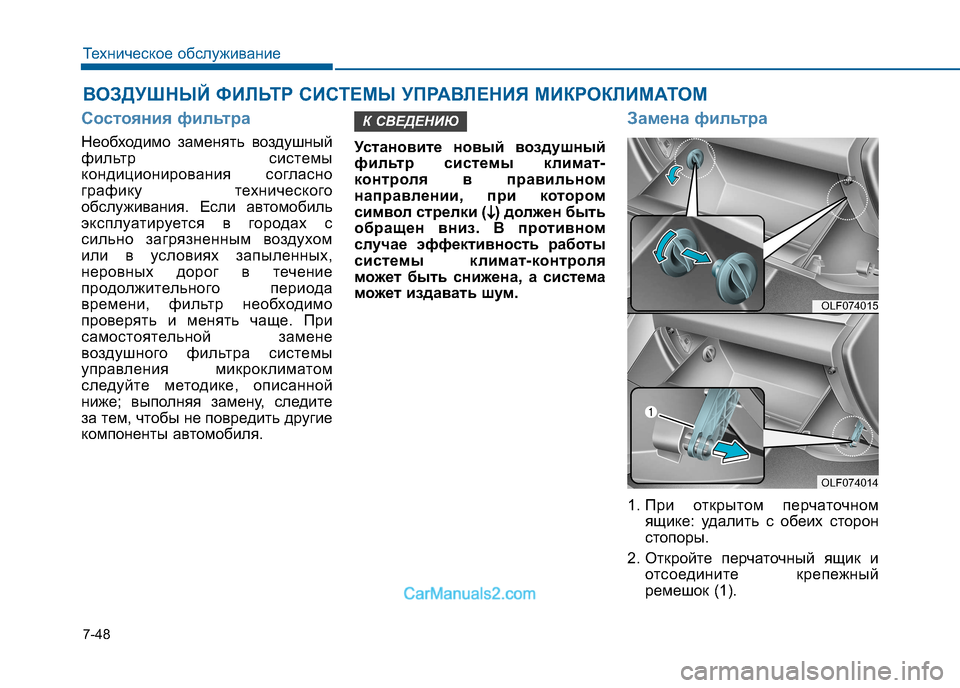

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы
кондиционирования согласно
графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с
сильно загрязненным воздухом
или в условиях запыленных,
неровных дорог в течение
продолжительного периода
времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене
воздушного фильтра системы
управления микроклиматом
следуйте методике, описанной
ниже; выполняя замену, следите
за тем, чтобы не повредить другие
компоненты автомобиля.Установите новый воздушный
фильтр системы климат-
контроля в правильном
направлении, при котором
символ стрелки (

) должен быть
обращен вниз. В противном
случае эффективность работы
системы климат-контроля
может быть снижена, а система
может издавать шум.
Замена фильтра
1. При открытом перчаточном
ящике: удалить с обеих сторон
стопоры.
2. Откройте перчаточный ящик и отсоедините крепежный
ремешок (1).
К СВЕДЕНИЮ
OLF074015
OLF074014

7-49
Техническое обслуживание
7

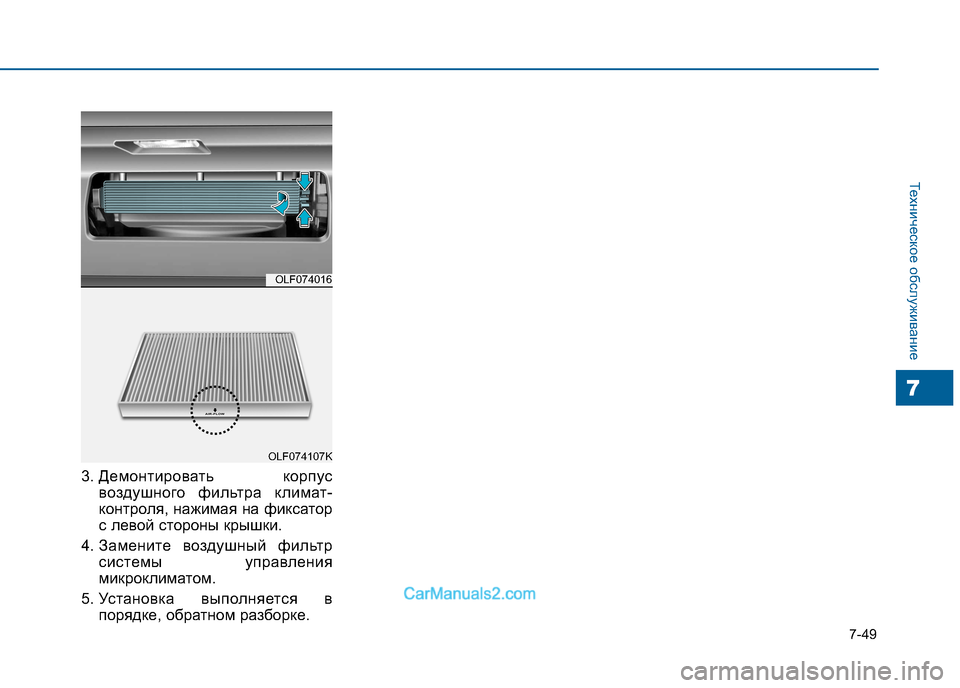

3. Демонтировать корпусвоздушного фильтра климат-
контроля, нажимая на фиксатор
с левой стороны крышки.
4. Замените воздушный фильтр системы управления
микроклиматом.
5. Установка выполняется в порядке, обратном разборке.
OLF074016
OLF074107K

7-50
Техническое обслуживание

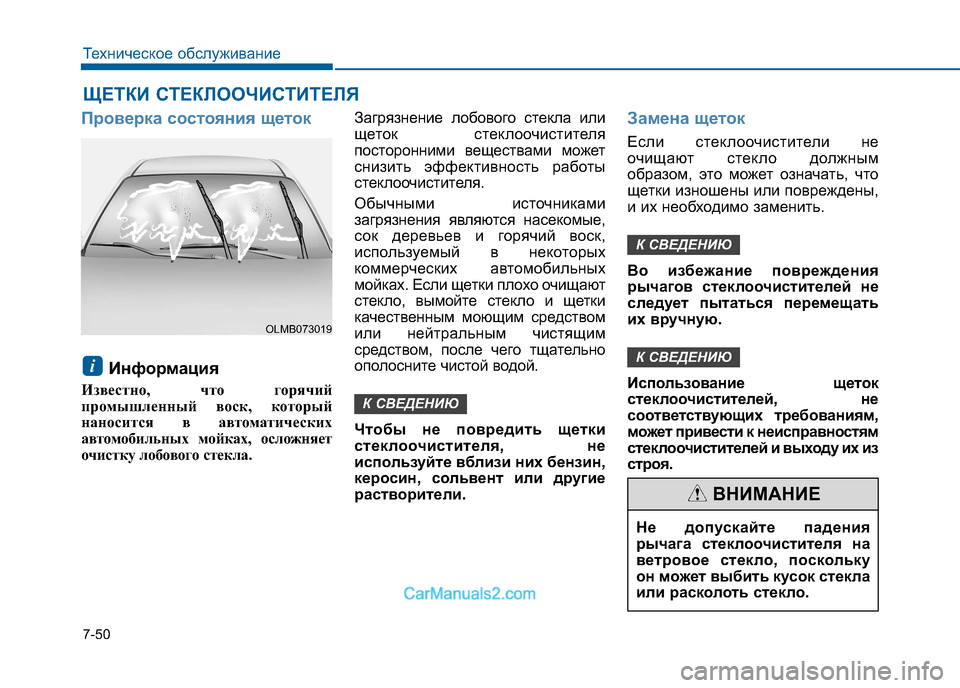

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Проверка состояния щеток
Информация
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла. Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя.
Обычными источниками
загрязнения являются насекомые,
сок деревьев и горячий воск,
используемый в некоторых
коммерческих автомобильных
мойках. Если щетки плохо очищают
стекло, вымойте стекло и щетки
качественным моющим средством
или нейтральным чистящим
средством, после чего тщательно
ополосните чистой водой.
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.
Замена щеток
Если стеклоочистители не
очищают стекло должным
образом, это может означать, что
щетки изношены или повреждены,
и их необходимо заменить.
Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться перемещать
их вручную.
Использование щеток
стеклоочистителей, не
соответствующих требованиям,
может
привести к неисправностям
стеклоочистителей и выходу их из
строя.
К СВЕДЕНИЮ
К СВЕДЕНИЮ
К СВЕДЕНИЮ
i
Не допускайте падения
рычага стеклоочистителя на
ветровое стекло, поскольку
он может выбить кусок стекла
или расколоть стекло.
ВНИМАНИЕ
OLMB073019

7-51
Техническое обслуживание
7

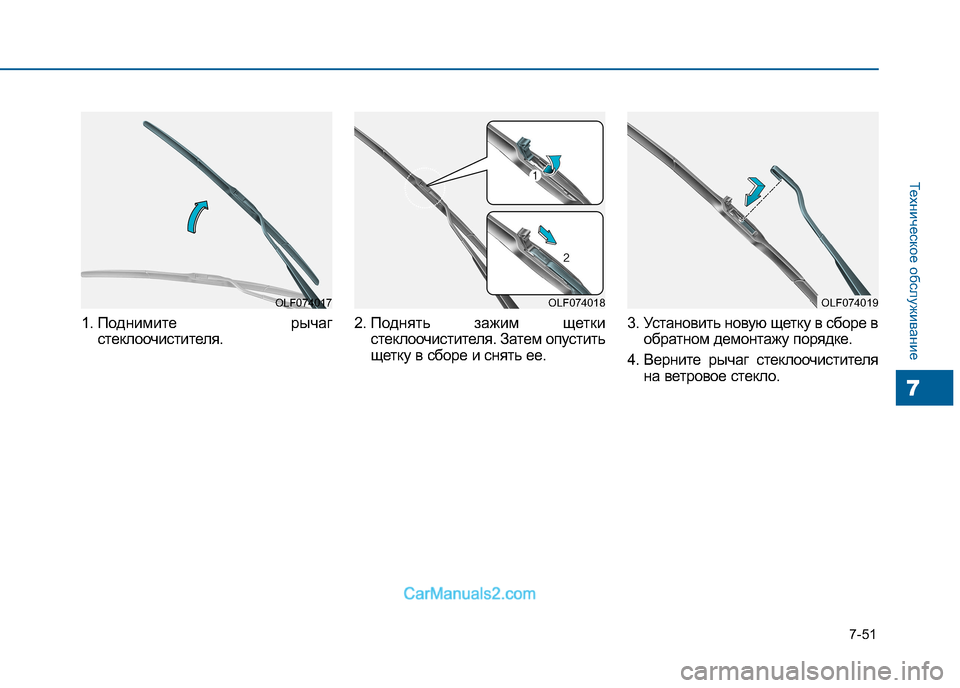

1. Поднимите рычагстеклоочистителя. 2.
Поднять зажим щетки
стеклоочистителя. Затем опустить
щетку в сборе и снять ее. 3. Установить новую щетку в сборе в
обратном демонтажу порядке.
4. Верните рычаг стеклоочистителя на ветровое стекло.
OLF074017OLF074018OLF074019

7-52
Техническое обслуживание

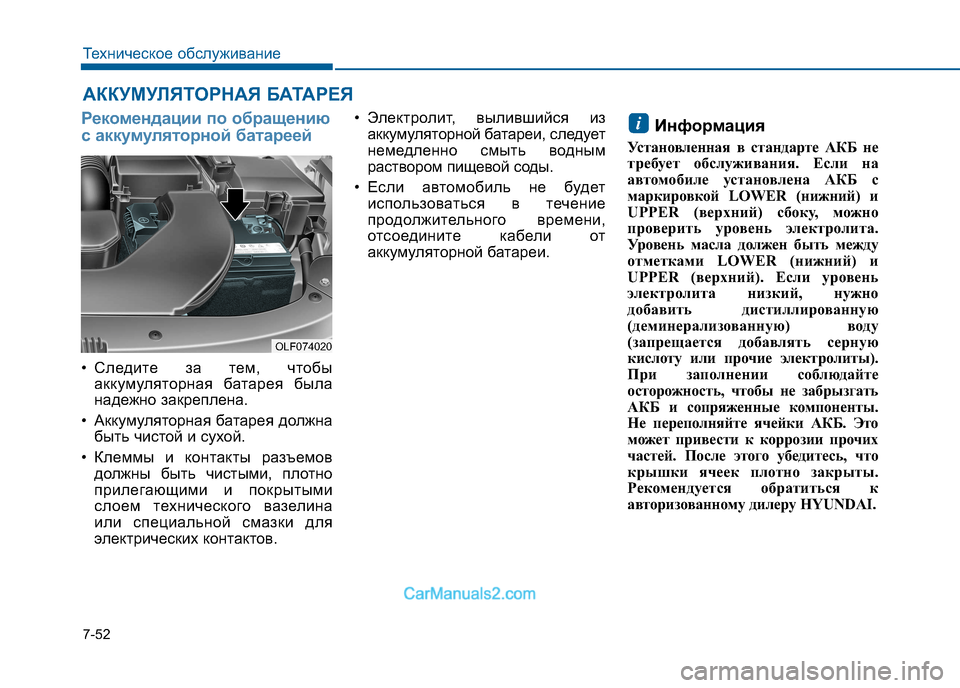

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Рекомендации по обращению
с аккумуляторной батареей
• Следите за тем, чтобыаккумуляторная батарея была
надежно закреплена.
• Аккумуляторная батарея должна быть чистой и сухой.
• Клеммы и контакты разъемов должны быть чистыми, плотно
прилегающими и покрытыми
слоем технического вазелина
или специальной смазки для
электрических контактов. • Электролит, вылившийся из
аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.
• Если автомобиль не будет использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи. Информация
Установленная в стандарте АКБ не
требует обслуживания. Если на
автомобиле установлена АКБ с
маркировкой LOWER (нижний) и
UPPER (верхний) сбоку, можно
проверить уровень электролита.
Уровень масла должен быть между
отметками LOWER (нижний) и
UPPER (верхний). Если уровень
электролита низкий, нужно
добавить дистиллированную
(деминерализованную) воду
(запрещается добавлять серную
кислоту или прочие электролиты).
При заполнении соблюдайте
осторожность, чтобы не забрызгать
АКБ и сопряженные компоненты.
Не переполняйте ячейки АКБ. Это
может привести к коррозии прочих
частей. После этого убедитесь, что
крышки ячеек плотно закрыты.
Рекомендуется обратиться к
авторизованному дилеру HYUNDAI.
i
OLF074020

7-53
Техническое обслуживание
7

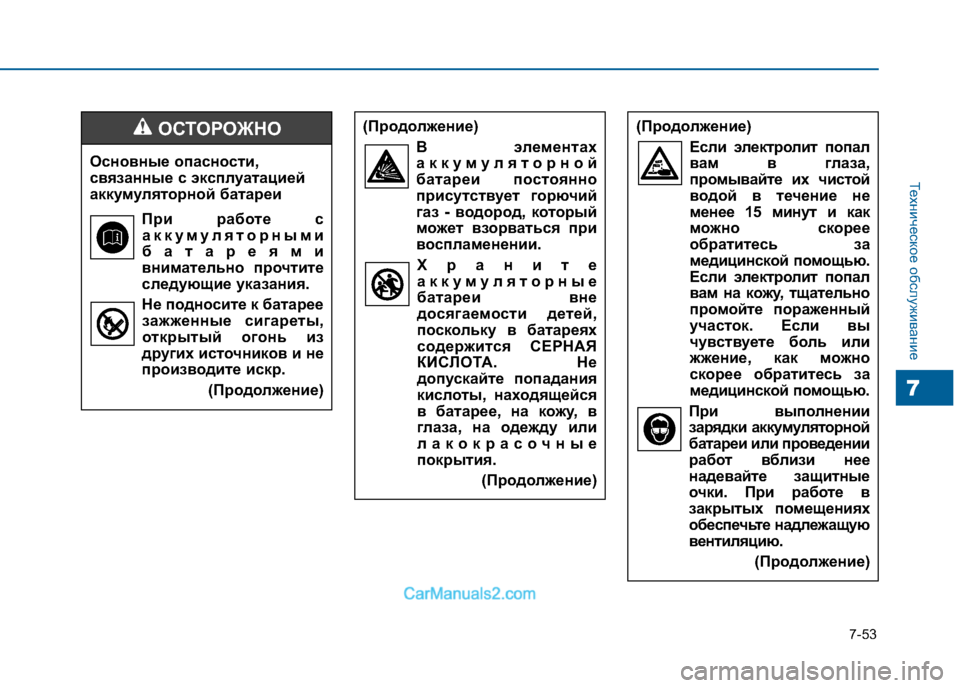

(Продолжение)Если электролит попалвам в глаза,
промывайте их чистой
водой в течение не
менее 15 минут и как
можно скорее
обратитесь за
медицинской помощью.
Если электролит попал
вам на кожу, тщательно
промойте пораженный
участок. Если вы
чувствуете боль или
жжение, как можно
скорее обратитесь за
медицинской помощью.
При выполнении зарядки аккумуляторной
батареи или проведении
работ вблизи нее
надевайте защитные
очки. При работе в
закрытых помещениях
обеспечьте надлежащую
вентиляцию.
(Продолжение)
Основные опасности,
связанные с эксплуатацией
аккумуляторной батареи
При работе саккумуляторными
батареями
внимательно прочтите
следующие указания.
Не подносите к батарее зажженные сигареты,
открытый огонь из
других источников и не
производите искр.
(Продолжение)
ОСТОРОЖНО(Продолжение)В элементахаккумуляторной
батареи постоянно
присутствует горючий
газ - водород, который
может взорв аться при
воспламенении.
Хранитеаккумуляторные
батареи вне
досягаемости детей,
поскольку в батареях
содержится СЕРНАЯ
КИСЛОТА. Не
допускайте попадания
кислоты, находящейся
в батарее, на кожу, в
глаза, на одежду или
лакокрасочные
покрытия.
(Продолжение)
