2016 Hyundai Sonata Инструкция по эксплуатации (in Russian)

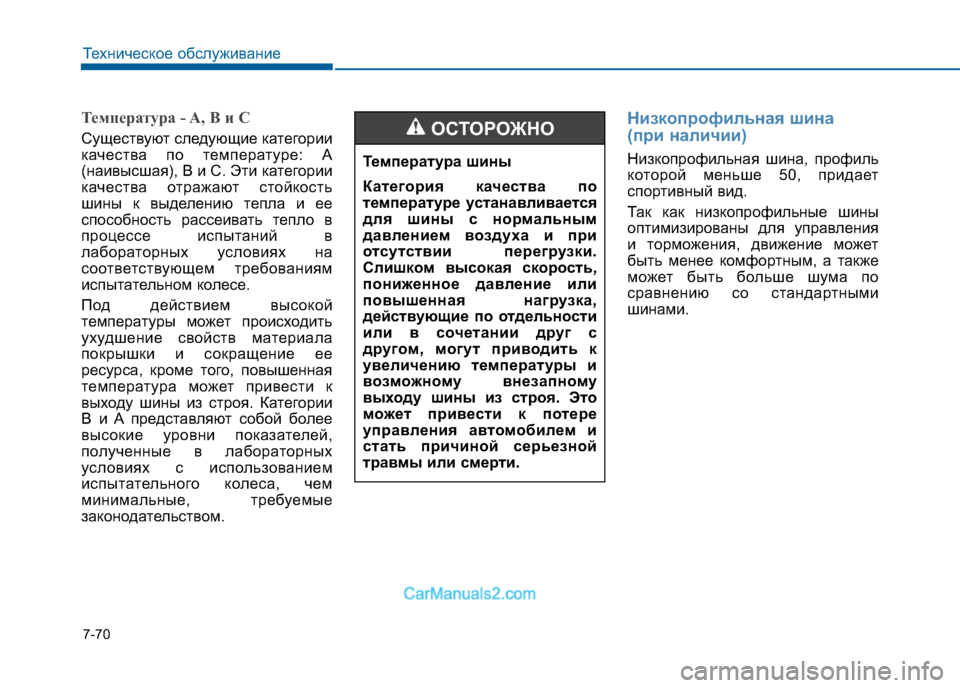

7-70
Техническое обслуживание
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.
Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может
привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
ОСТОРОЖНО

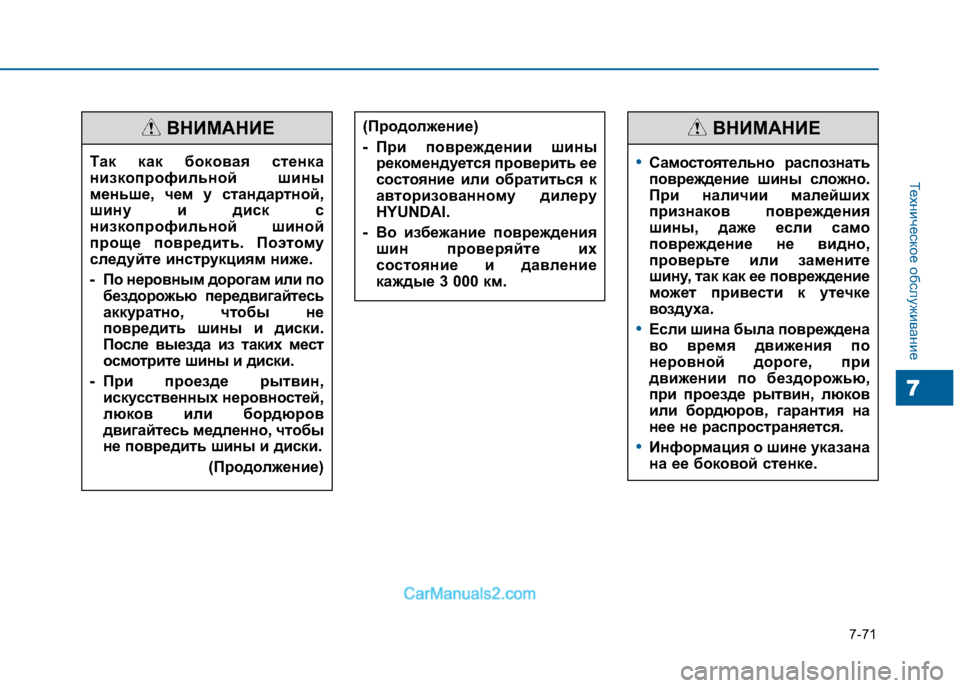

7-71
Техническое обслуживание
7
Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или по бездорожью передвигайтесь
аккуратно, чтобы не
повредить шины и диски.
После выезда из таких мест
осмотрите шины и диски.
- При проезде рытвин, искусственных неровностей,
люков или бордюров
двигайтесь медленно, чтобы
не повредить шины и диски.
(Продолжение)
(Продолжение)
- При повреждении шинырекоменд уется проверить ее
состояние или обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения шин проверяйте их
состояние и давление
каждые 3 000 км.ВНИМАНИЕ
•Самостоятельно распознать
повреждение шины сложно.
При наличии малейших
признаков повреждения
шины, даже если само
повреждение не видно,
проверьте или замените
шину, так как ее повреждение
может привести к утечке
воздуха.
•Если шина была повреждена
во время движения по
неровной дороге, при
движении по бездорожью,
при проезде рытвин, люков
или бордюров, гарантия на
нее не распространяется.
•Информация о шине указана
на ее боковой стенке.
ВНИМАНИЕ

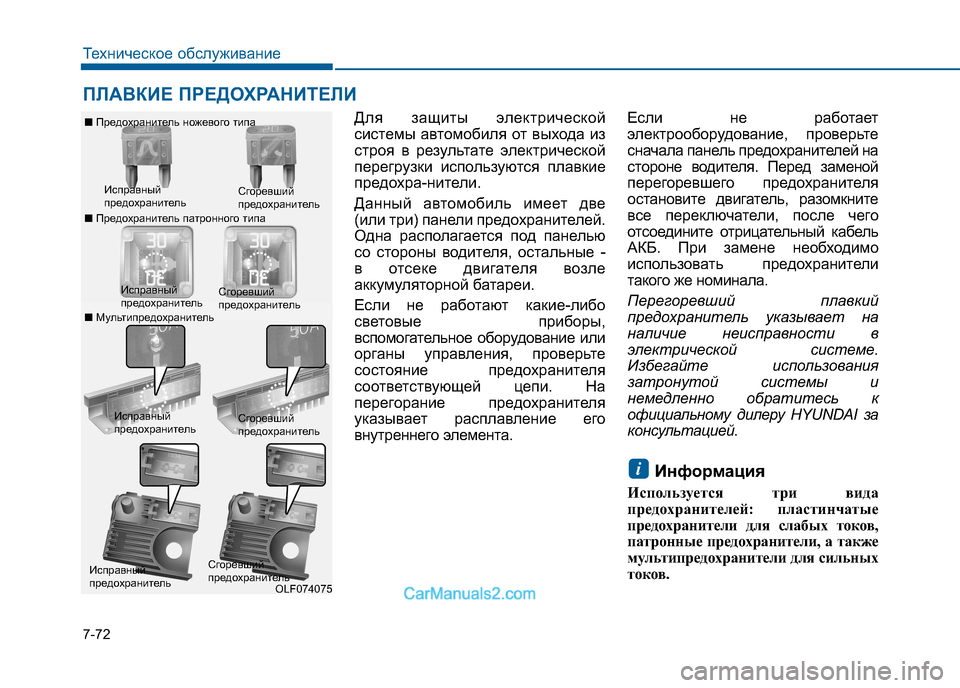

7-72
Техническое обслуживание
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической
системы автомобиля от выхода из
строя в результате электрической
перегрузки используются плавкие
предохра-нители.
Данный автомобиль имеет две
(или три) панели предохранителей.
Одна располагается под панелью
со стороны водителя, остальные -
в отсеке двигателя возле
аккумуляторной батареи.
Если не работают какие-либо
световые приборы,
вспомогательное оборудование или
органы управления, проверьте
состояние предохранителя
соответствующей цепи. На
перегорание предохранителя
указывает расплавление его
внутреннего элемента.Если не работает
электрооборудование, проверьте
сначала панель предохранителей на
стороне водителя. Перед заменой
перегоревшего предохранителя
остановите двигатель, разомкните
все переключатели, после чего
отсоедините отрицательный кабель
АКБ. При замене необходимо
использовать предохранители
такого же номинала.
Перегоревший плавкий
предохранитель указывает на
наличие неисправности в
электрической системе.
Избегайте использования
затронутой системы и
немедленно обратитесь к
официальному дилеру HYUNDAI за
консультацией.
Информация
Используется три вида
предохранителей: пластинчатые
предохранители для слабых токов,
патронные предохранители, а также
мультипредохранители для сильных
токов.
i
Исправный
предохранитель
■
Предохранитель ножевого типа
■ Предохранитель патронного типа Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
OLF074075
Исправный
предохранитель Сгоревший
предохранитель
■ Мультипредохранитель

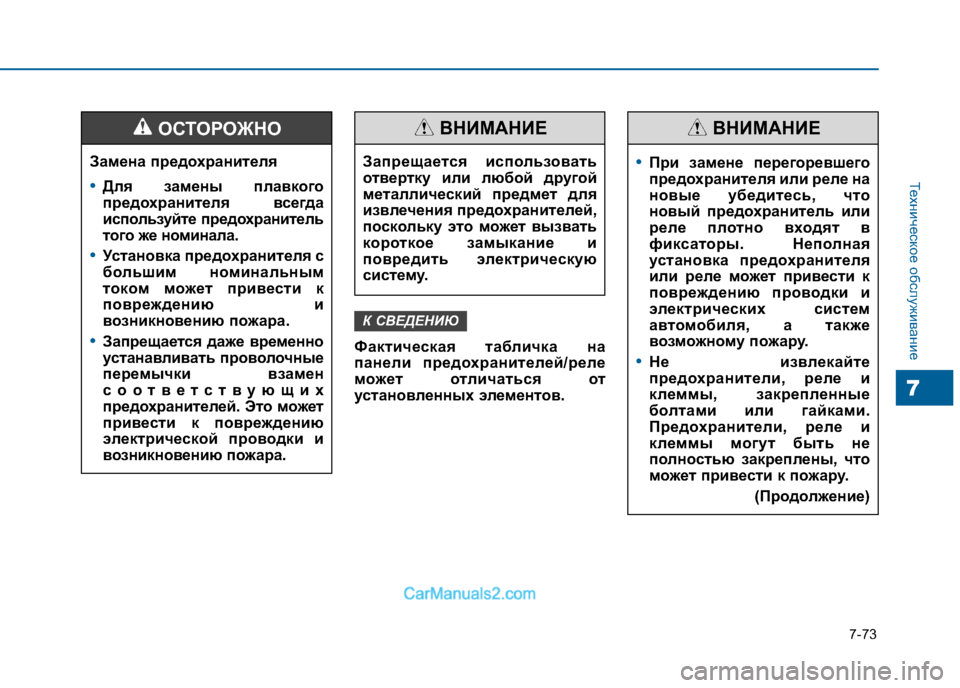

7-73
Техническое обслуживание
7
Фактическая табличка на
панели предохранителей/реле
может отличаться от
установленных элементов.
К СВЕДЕНИЮ
•При замене перегоревшего
предохранителя или реле на
новые убедитесь, что
новый предохранитель или
реле плотно входят в
фиксаторы. Неполная
установка предохранителя
или реле м ожет привести к
повреждению проводки и
электрических систем
автомобиля, а также
возможному пожару.
•Не извлекайте
предохранители, реле и
клеммы, закрепленные
болтами или гайками.
Предохранители, реле и
клеммы могут быть не
полностью закреплены, что
может привести к пожару.
(Продолжение)
ВНИМАНИЕ
Замена предохранителя
•Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.
•Установка предохранителя с
большим номинальным
током может привести к
повреждению и
возникновению пожара.
•Запрещается даже временно
устанавливать проволочные
перемычки взамен
соответствующих
предохранителей. Это м ожет
привести к повреждению
электрической проводки и
возникновению пожара.
ОСТОРОЖНО
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это м ожет вызвать
короткое замыкание и
повредить электрическую
систему.
ВНИМАНИЕ

7-74
Техническое обслуживание
Замена предохранителя,
установленного на
внутренней панели
1. Переведите кнопку пуска/остановав положение OFF (выкл.) и
разомкните все остальные
переключатели.
2. Откройте крышку панели пре- дохранителей. 3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель; если он
перегорел, замените его на
новый.
5. Вставьте новый плавкий предохранитель с тем же
номинальным током и
убедитесь, что он надежно
закреплен в зажимах.
(Продолжение)
Если перегорают
предохранители, реле или
клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
•Запрещается вставлять
другие предметы, за
исключением
предохранителей и реле, в
клеммы для
предохранителей/реле,
такие как отвертка или
провод. Это может привести
к неисправности контактов
и сбою системы.
OLF074022
OLF074021

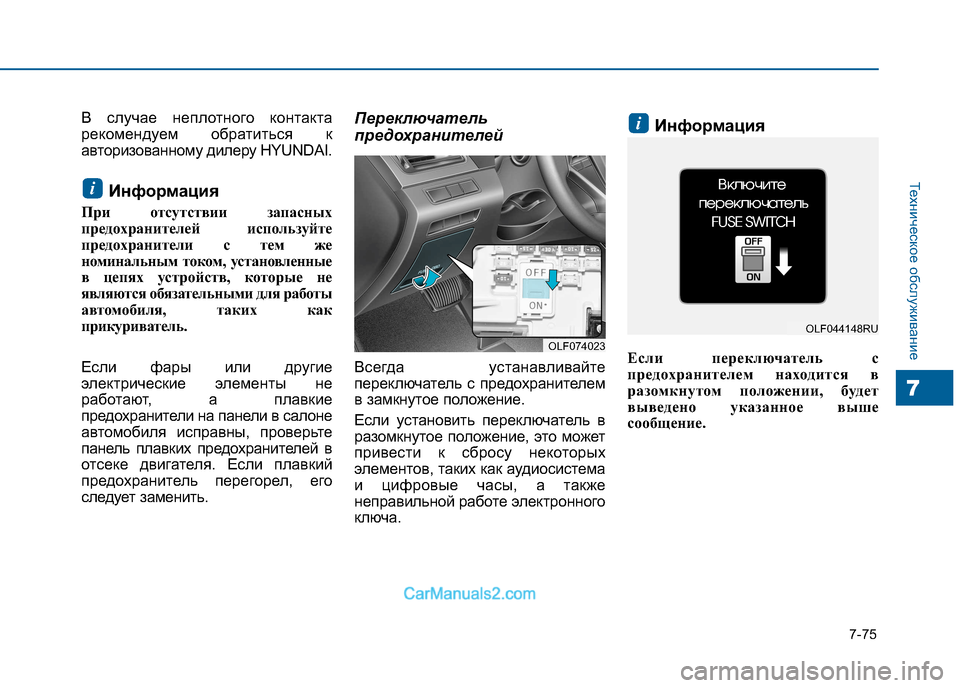

7-75
Техническое обслуживание
7
В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.Информация
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для работы
автомобиля, таких как
прикуриватель.
Если фары или другие
электрические элементы не
работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить. Переключатель
предохранителей
Всегда устанавливайте
переключатель с предохранителем
в замкнутое положение.
Если установить переключатель в
разомкнутое положение, это может
привести к сбросу некоторых
элементов, таких как аудиосистема
и цифровые часы, а также
неправильной работе электронного
ключа. Информация
Если переключатель с
предохранителем находится в
разомкнутом положении, будет
выведено указанное выше
сообщение.i
i
OLF044148RU
OLF074023

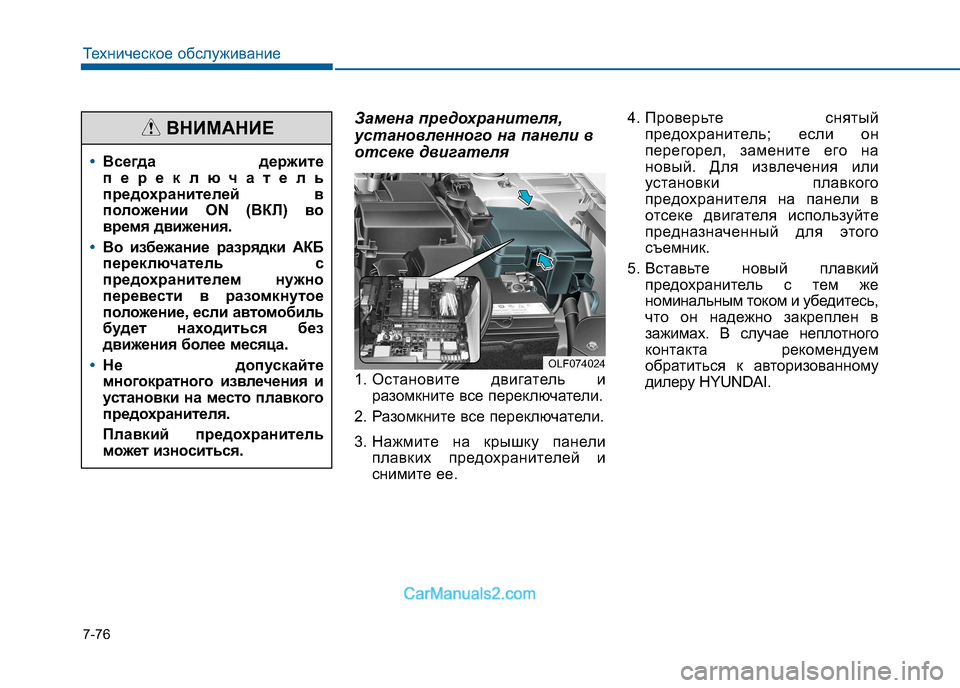

7-76
Техническое обслуживание
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Остановите двигатель и
разомкните все переключатели.
2. Разомкните все переключатели.
3. Нажмите на крышку панели плавких предохранителей и
снимите ее. 4. Проверьте снятый
предохранитель; если он
перегорел, замените его на
новый. Для извлечения или
установки плавкого
предохранителя на панели в
отсеке двигателя используйте
предназначенный для этого
съемник.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
OLF074024
•Всегда держите
переключатель
предохранителей в
положении ON (ВКЛ) во
время движения.
•Во избежание разрядки АКБ
переключатель с
предохранителем нужно
перевести в разомкнутое
положение, если ав томобиль
будет находиться без
движения более месяца.
•Не допускайте
многократного извлечения и
установки на место плавкого
предохранителя.
Плавкий предохранитель
может износиться.
ВНИМАНИЕ

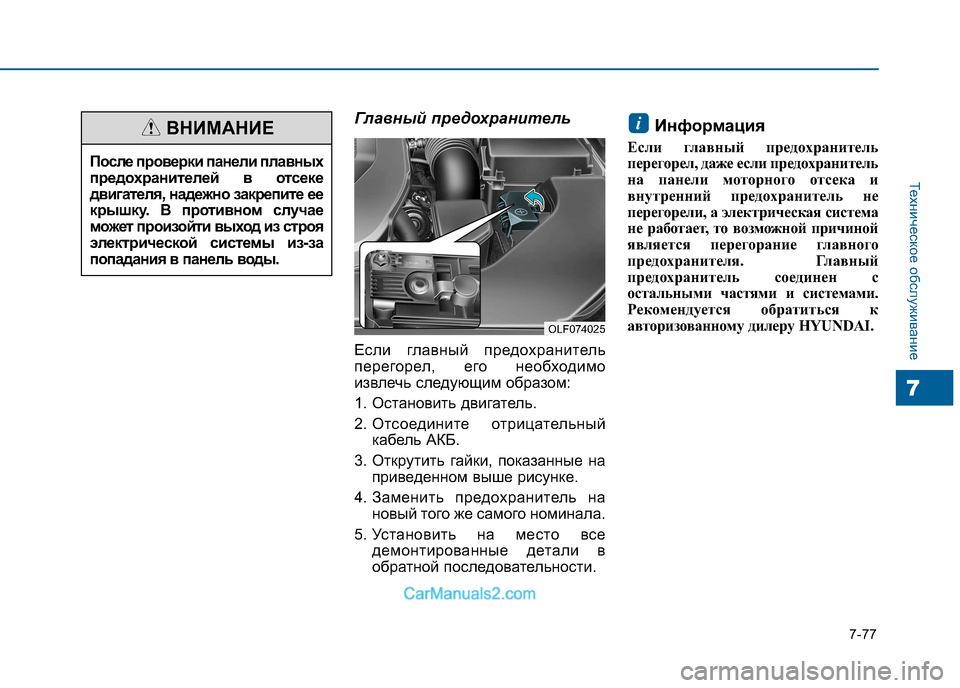

7-77
Техническое обслуживание
7
Главный предохранитель
Если главный предохранитель
перегорел, его необходимо
извлечь следующим образом:
1. Остановить двигатель.
2. Отсоедините отрицательныйкабель АКБ.
3. Открутить гайки, показанные на приведенном выше рисунке.
4. Заменить предохранитель на новый того же самого номинала.
5. Установить на место все демонтированные детали в
обратной последовательности. Информация
Если главный предохранитель
перегорел, даже если предохранитель
на панели моторного отсека и
внутренний предохранитель не
перегорели, а электрическая система
не работает, то возможной причиной
является перегорание главного
предохранителя. Главный
предохранитель соединен с
остальными частями и системами.
Рекомендуется обратиться к
авторизованному дилеру HYUNDAI.i
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите ее
крышку. В противном случае
может произойти выход из строя
электрической системы из-за
попадания в панель воды.
ВНИМАНИЕ
OLF074025
