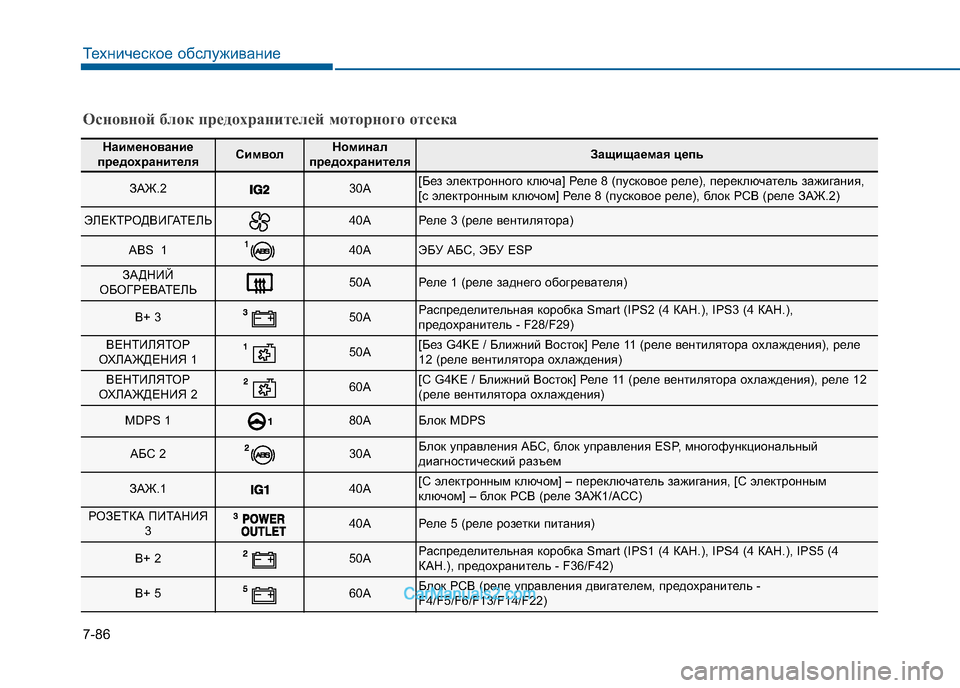

Основной блок предохранителей моторного отсека
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЗАЖ.230A[Без электронного ключа] Реле 8 (пусковое реле), переклю чатель зажигания,
[с электронным ключом] Реле 8 (пусковое реле), блок PCB (рел е ЗАЖ.2)
ЭЛЕКТРОДВИГАТЕЛЬ40AРеле 3 (реле вентилятора)
ABS 140AЭБУ АБС, ЭБУ ESP
ЗАДНИЙ
ОБОГРЕВАТЕЛЬ50AРеле 1 (реле заднего обогревателя)
B+ 350AРаспределительная коробка Smart (IPS2 (4 КАН.), IPS3 (4 КАН.),
предохранитель - F28/F29)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ 150A[Без G4KE / Ближний Восток] Реле 11 (реле вентилятора охлажд ения), реле
12 (реле вентилятора охлаждения)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ 260A[С G4KE / Ближний Восток] Реле 11 (реле вентилятора охлажден ия), реле 12
(реле вентилятора охлаждения)
MDPS 180AБлок MDPS
АБС 230AБлок управления АБС, блок управления ESP, многофункционал ьный
диагностический разъем
ЗАЖ.140A[С электронным ключом] – переключатель зажигания, [С эле ктронным
ключом] – блок PCB (реле ЗАЖ1/ACC)
РОЗЕТКА ПИТАНИЯ 340AРеле 5 (реле розетки питания)
B+ 250AРаспределительная коробка Smart (IPS1 (4 КАН.), IPS4 (4 КАН.), IPS5 (4
КАН.), предохранитель - F36/F42)
B+ 560AБлок PCB (реле управления двигателем, предохранитель -
F4/F5/F6/F13/F14/F22)

7-87
Техническое обслуживание
7

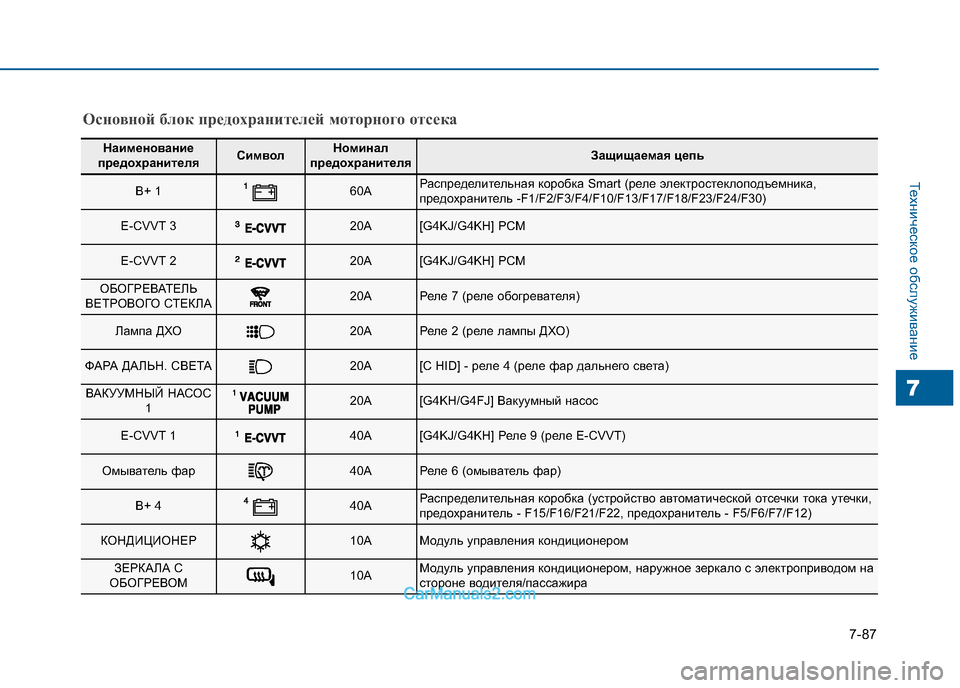

Основной блок предохранителей моторного отсека
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
B+ 160AРаспределительная коробка Smart (реле электростеклоподъемник а,
предохранитель -F1/F2/F3/F4/F10/F13/F17/F18/F23/F24/F3 0)
E-CVVT 320A[G4KJ/G4KH] PCM
E-CVVT 220A[G4KJ/G4KH] PCM
ОБОГРЕВАТЕЛЬ
ВЕТРОВОГО СТЕКЛА20AРеле 7 (реле обогревателя)
Лампа ДХО20AРеле 2 (реле лампы ДХО)
ФАРА ДАЛЬН. СВЕТА20A[С HID] - реле 4 (реле фар дальнего света)
ВАКУУМНЫЙ НАСОС 120A[G4KH/G4FJ] Вакуумный насос
E-CVVT 140A[G4KJ/G4KH] Реле 9 (реле E-CVVT)
Омыватель фар40AРеле 6 (омыватель фар)
B+ 440AРаспределительная коробка (устройство автоматической отсечки то ка утечки,
предохранитель - F15/F16/F21/F22, предохранитель - F5/F6/ F7/F12)
КОНДИЦИОНЕР10AМодуль управления кондиционером
ЗЕРКАЛА С
ОБОГРЕВОМ10AМодуль управления кондиционером, наружное зеркало с эле ктроприводом на
стороне водителя/пассажира

7-88
Техническое обслуживание
ЛАМПЫ ОСВЕЩЕНИЯ
Используйте лампы с требуемой
величиной мощности.При замене сгоревших ламп
используйте новые лампы
той же мощности. В
противном случае, м
ожет
произойти перегорание
плавкого предохранителя или
повреждение электрической
проводки.
ВНИМАНИЕ
Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать
для получения доступа к
лампе. В особенности это
касается демонтажа узла фары
для замены ламп.
Снятие/установка узла фары
может привести к повреждению
автомобиля.
ВНИМАНИЕ
Выполнение работ, связанных
с лампами освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте
автомобиль на стояночный
тормоз, убедитесь, Кнопка
пуска/остановки двигателя
находится в положении
ВЫКЛ. и выключите лампы во
избежание непредвиденного
перемещения ав томобиля,
ожога рук или получения
удара электрическим током.
ОСТОРОЖНО

7-89
Техническое обслуживание
7
После сильного дождя или
мытья автомобиля
рассеиватели фар и задних
фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха
внутри и снаружи фар. Это
явление аналогично
запотеванию окон автомобиля
изнутри во время дождя и не
является признаком наличия
неисправностей. Если в
результате утечек вода
попадает в электрическую цепь
подключения лампы,
автомобиль должен быть
проверен официальным
дилером компании HYUNDAI.
❈❈ Функция адаптации к изменению
направления дорожного
движения (для Европы)
Пучок ближнего света фар
распределяется асимметрично.
После въезда в страну с
противоположным направлением
движения эта асимметричная часть
будет ослеплять водителей
встречных транспортных средств.
Для предотвращения этого правила
ECE требуют применения
нескольких технических решений
(таких, как автоматическая функция
адаптации к изменению
направления дорожного движения,
нанесение самоклеющейся пленки,
направление вниз). Эти фары
сконструированы таким образом,
чтобы не ослеплять водителей
встречных автомобилей. Поэтому
вам не требуется менять фары в
стране с противоположным
направлением движения.
Замена ламп передних фар,
габаритных огней, указателей
поворота, боковых
габаритных огней и
противотуманных фар

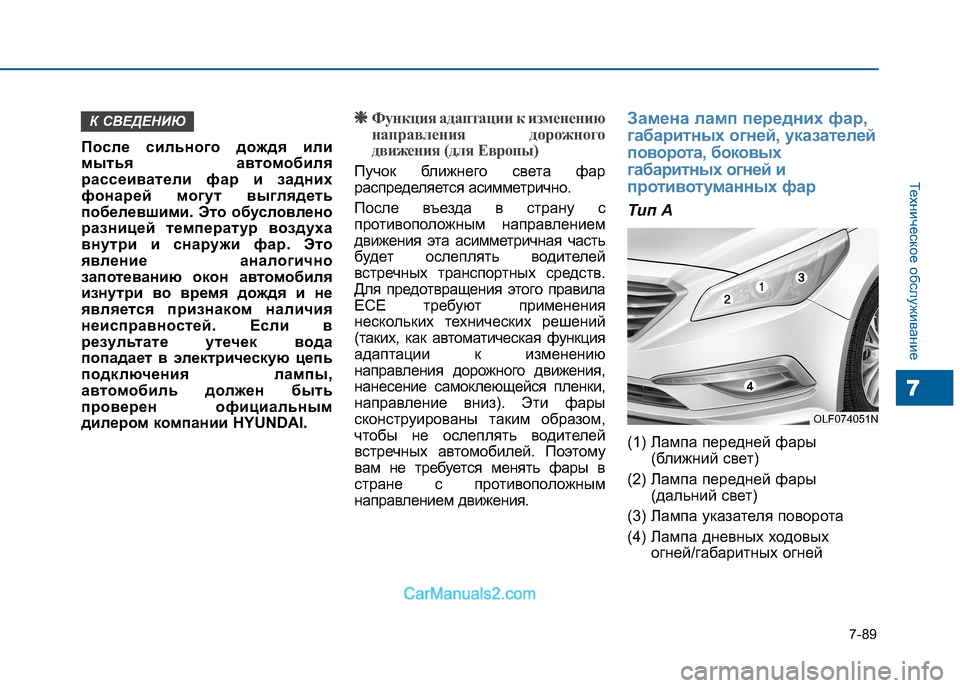

Тип A
(1) Лампа передней фары
(ближний свет)
(2) Лампа передней фары (дальний свет)
(3) Лампа указателя поворота
(4) Лампа дневных ходовых огней/габаритных огней
К СВЕДЕНИЮ
OLF074051N

7-90
Техническое обслуживание

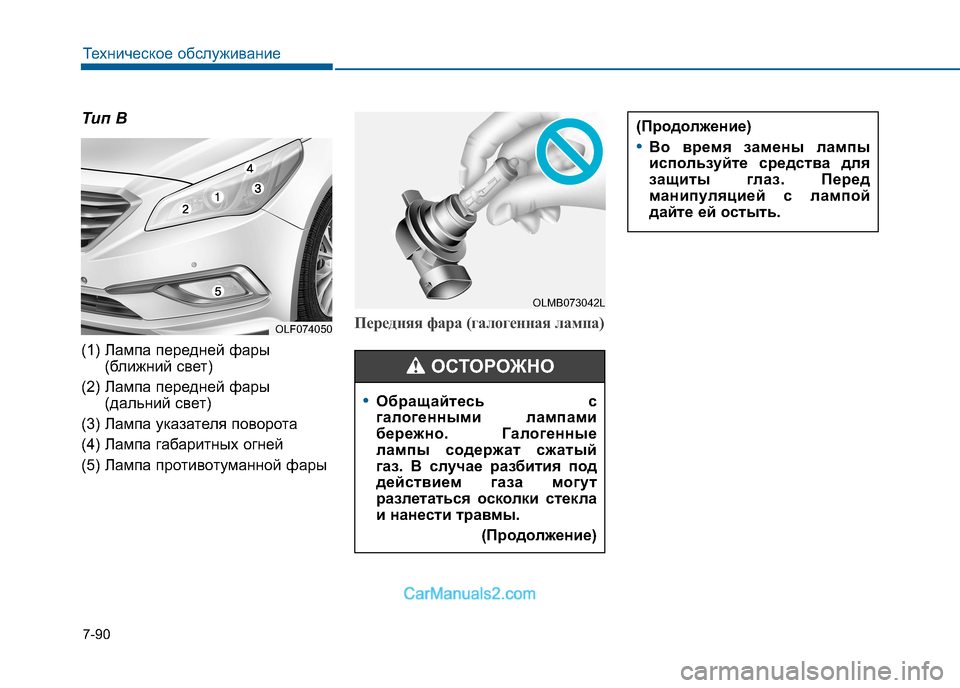

Тип B
(1) Лампа передней фары(ближний свет)
(2) Лампа передней фары (дальний свет)
(3) Лампа указателя поворота
(4) Лампа габаритных огней
(5) Лампа противотуманной фары
Передняя фара (галогенная лампа)
OLMB073042L
•Обращайтесь с
галогенными лампами
бережно. Галогенные
лампы содержат сжатый
газ. В случае разбития под
действием газа могут
разлетаться осколки стекла
и нанести травмы. (Продолжение)
ОСТОРОЖНО
OLF074050
(Продолжение)
•Во время замены лампы
используйте средства для
защиты глаз. Перед
манипуляцией с лампой
дайте ей остыть.

7-91
Техническое обслуживание
7
• Обращайтесь аккуратно иизбегайте царапин и истираний.
Если лампа горит, избегайте ее
контакта с жидкостями.
• Не прикасайтесь к стеклу голыми руками. Остаточное
масло может привести к
перегреву и растрескиванию
лампы, когда она горит.
• Использование лампы допустимо, только если она
установлена в фару.
• В случае повреждения или растрескивания лампы
немедленно замените ее на
новую и утилизируйте
использованную лампу
соответствующим образом.

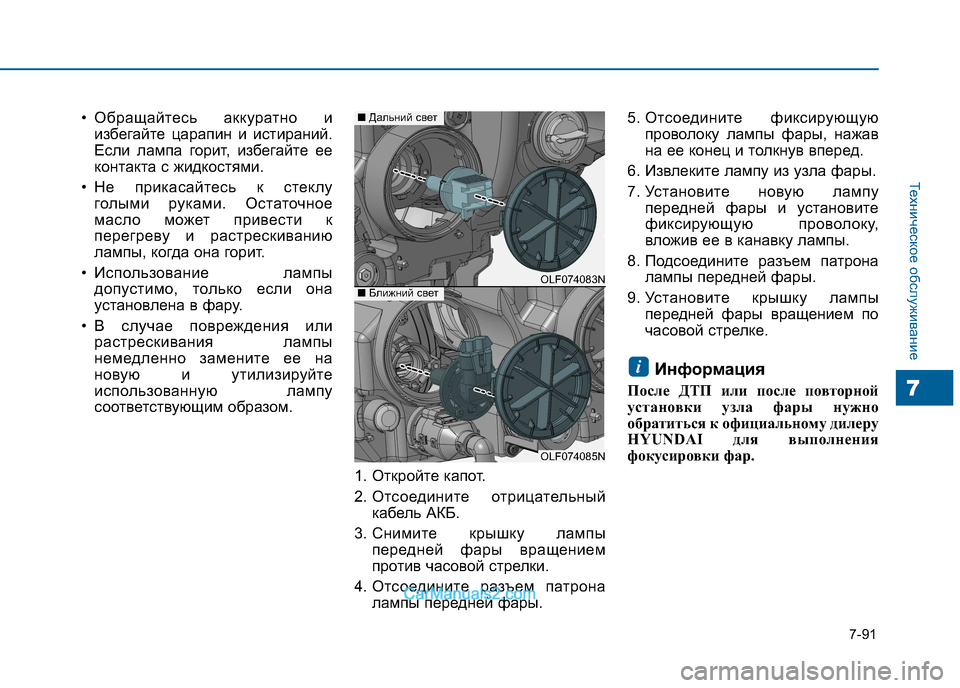

1. Откройте капот.
2. Отсоедините отрицательныйкабель АКБ.
3. Снимите крышку лампы
передней фары вращением
против часовой стрелки.
4. Отсоедините разъем патрона лампы передней фары. 5. Отсоедините фиксирующую
проволоку лампы фары, нажав
на ее конец и толкнув вперед.
6. Извлеките лампу из узла фары.
7. Установите новую лампу передней фары и установите
фиксирующую проволоку,
вложив ее в канавку лампы.
8. Подсоедините разъем патрона лампы передней фары.
9. Установите крышку лампы передней фары вращением по
часовой стрелке.
Информация
После ДТП или после повторной
установки узла фары нужно
обратиться к официальному дилеру
HYUNDAI для выполнения
фокусировки фар.
i
OLF074083N
OLF074085N
■ Ближний свет
■Дальний свет

7-92
Техническое обслуживание

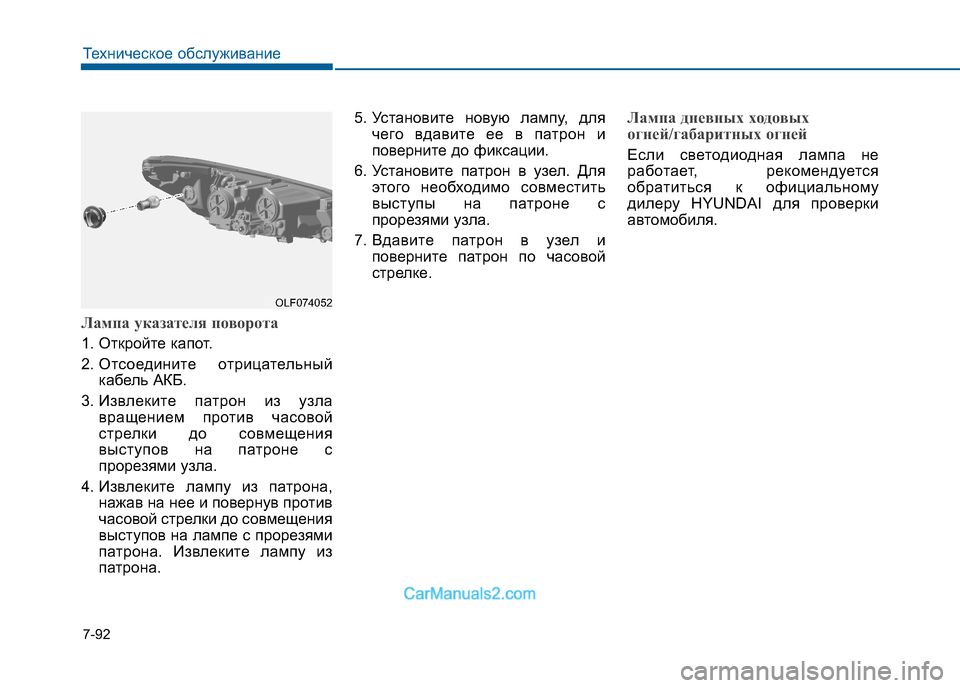

Лампа указателя поворота
1. Откройте капот.
2. Отсоедините отрицательныйкабель АКБ.
3. Извлеките патрон из узла вращением против часовой
стрелки до совмещения
выступов на патроне с
прорезями узла.
4. Извлеките лампу из патрона, нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона. 5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в узел. Для этого необходимо совместить
выступы на патроне с
прорезями узла.
7. Вдавите патрон в узел и поверните патрон по часовой
стрелке.
Лампа дневных ходовых
огней/габаритных огней
Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.
OLF074052

7-93
Техническое обслуживание
7
Замена лампы бокового
повторителя указателей
поворота
Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.
Регулировка фар и
противотуманных фар
(для Европы)

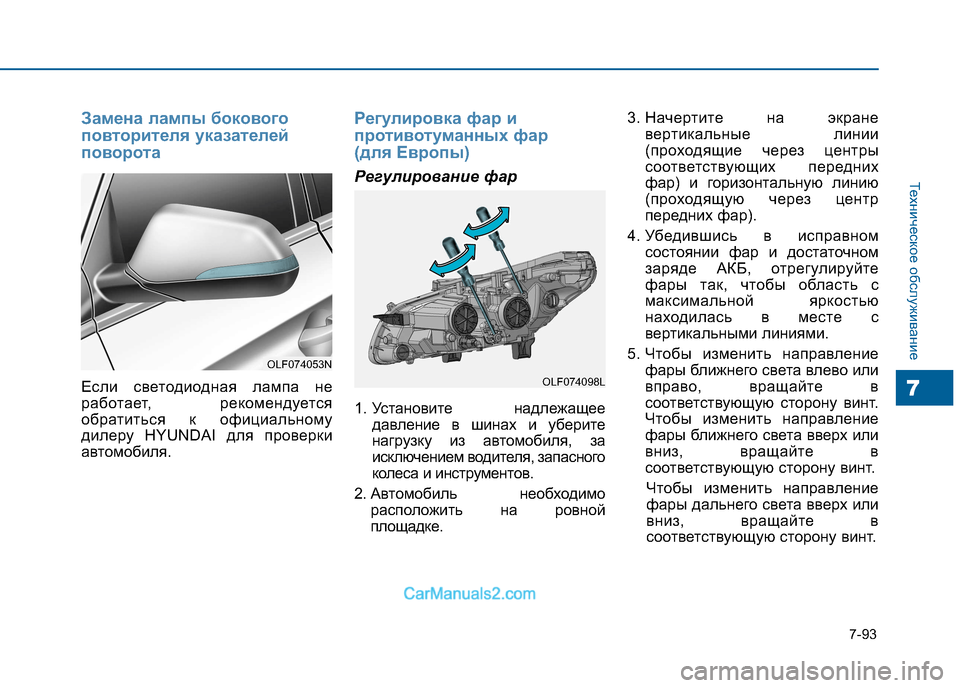

Регулирование фар
1. Установите надлежащеедавление в шинах и уберите
нагрузку из автомобиля, за
исключением водителя, запасного
колеса и инструментов.
2. Автомобиль необходимо расположить на ровной
площадке. 3.
Начертите на экране
вертикальные линии
(проходящие через центры
соответствующих передних
фар) и горизонтальную линию
(проходящую через центр
передних фар).
4. Убедившись в исправном состоянии фар и достаточном
заряде АКБ, отрегулируйте
фары так, чтобы область с
максимальной яркостью
находилась в месте с
вертикальными линиями.
5. Чтобы изменить направление фары ближнего света влево или
вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары ближнего света вверх или
вниз, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары дальнего света вверх или
вниз, вращайте в
соответствующую сторону винт.
OLF074098L
OLF074053N
