2016 Hyundai Sonata Инструкция по эксплуатации (in Russian)

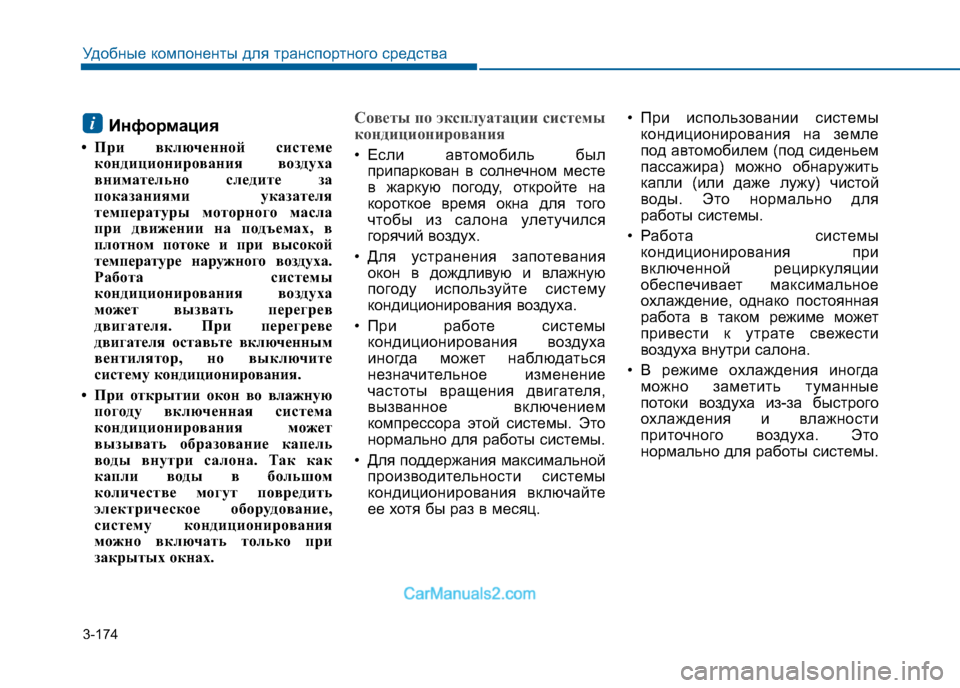

3-174
Удобные компоненты для транспортного средства
Информация
• При включенной системе кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла
при движении на подъемах, в
плотном потоке и при высокой
температуре наружного воздуха.
Работа системы
кондиционирования воздуха
может вызвать перегрев
двигателя. При перегреве
двигателя оставьте включенным
вентилятор, но выключите
систему кондиционирования.
• При открытии окон во влажную погоду включенная система
кондиционирования может
вызывать образование капель
воды внутри салона. Так как
капли воды в большом
количестве могут повредить
электрическое оборудование,
систему кондиционирования
можно включать только при
закрытых окнах.Советы по эксплуатации системы
кондиционирования
• Если автомобиль былприпаркован в солнечном месте
в жаркую погоду, откройте на
короткое время окна для того
чтобы из салона улетучился
горячий воздух.
• Для устранения запотевания окон в дождливую и влажную
погоду используйте систему
кондиционирования воздуха.
• При работе системы кондиционирования воздуха
иногда может наблюдаться
незначительное изменение
частоты вращения двигателя,
вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной производительности системы
кондиционирования включайте
ее хотя бы раз в месяц. • При использовании системы
кондиционирования на земле
под автомобилем (под сиденьем
пассажира) можно обнаружить
капли (или даже лужу) чистой
воды. Это нормально для
работы системы.
• Работа системы кондиционирования при
включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести
воздуха внутри салона.
• В режиме охлаждения иногда можно заметить туманные
потоки воздуха из-за быстрого
охлаждения и влажности
приточного воздуха. Это
нормально для работы системы.
i

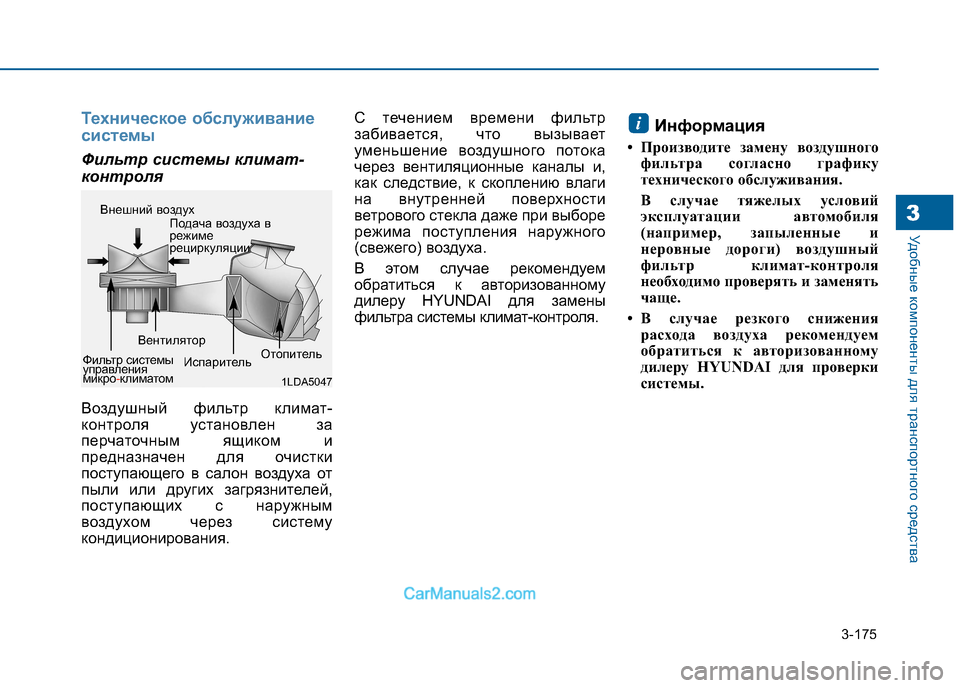

3-175
Удобные компоненты для транспортного средства3
Техническое обслуживание
системы
Фильтр системы климат-
контроля
Воздушный фильтр климат-
контроля установлен за
перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным
воздухом через систему
кондиционирования. С течением времени фильтр
забивается, что вызывает
уменьшение воздушного потока
через вентиляционные каналы и,
как следствие, к скоплению влаги
на внутренней поверхности
ветрового стекла даже при выборе
режима поступления наружного
(свежего) воздуха.
В этом случае рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для замены
фильтра системы климат-контроля.
Информация
• Производите замену воздушного фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и
неровные дороги) воздушный
фильтр климат-контроля
необходимо проверять и заменять
чаще.
• В случае резкого снижения расхода воздуха рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
i
1LDA5047
Внешний воздух
Подача воздуха в
режиме
рециркуляции
Фильтр системы
управления
микро-климатом Вентилятор
Испаритель Отопитель

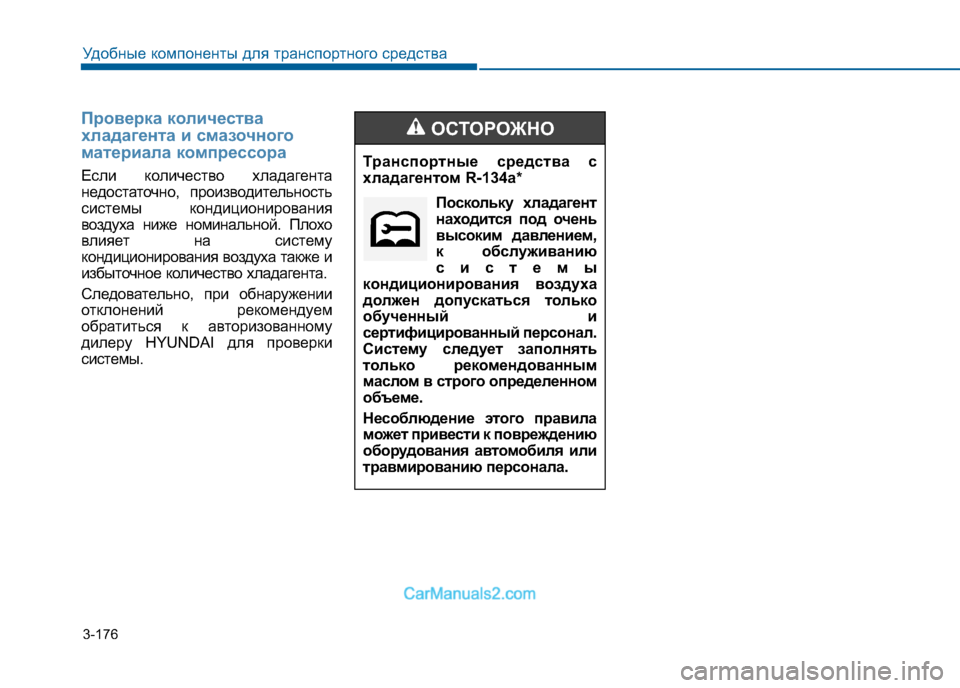

3-176
Удобные компоненты для транспортного средства
Транспортные средства с
хладагентом R-134a*Поскольку хладагент
находится под очень
высоким давлением,
к обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным
маслом в строго определенном
объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНОПроверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования
воздуха ниже номинальной. Плохо
влияет на систему
кондиционирования воздуха также и
избыточное количество хладагента.
Следовательно, при обнаружении
отклонений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

3-177
Удобные компоненты для транспортного средства3
• Для максимально эффективногоудаления инея установите
температурный режим на
высокую температуру (крайнее
правое положение ручки) и
максимальную скорость
вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи
воздуха в нижнюю часть салона
и на лобовое стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего
стекла, наружных зеркал
заднего вида и со всех боковых
стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для
повышения эффективности
работы отопителя салона и
обогревателя стекол, а также
уменьшения вероятности
запотевания внутренней стороны
трового стекла.Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Установите любую скорость вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение температуры.
3. Выберите положение или .
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
OLF044231
Обогрев ветрового стекла
Не используйте по
ложение
или в режиме
охлаждения при высоком
уровне влажности наружного
воздуха. Разница между
температурой наружного
воздуха и температурой
ветрового стекла м ожет
вызвать запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
таком случае установите ручку
или кнопку выбора режима в
положение , а ручку или
кнопку настройки скорости
вращения вентилятора в
положение малой скорости
вращения.
ОСТОРОЖНО

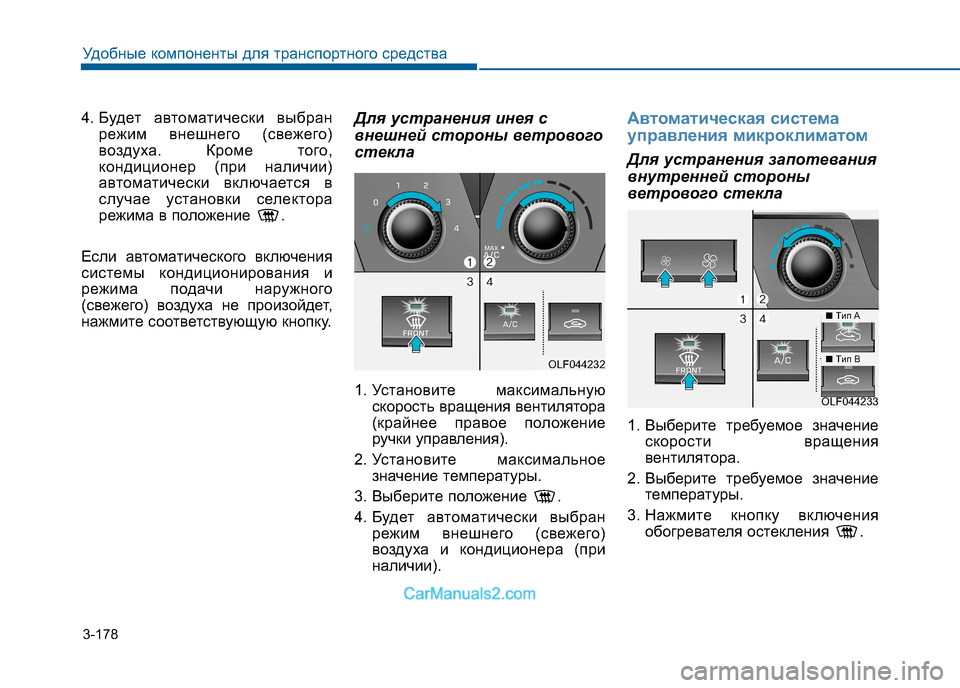

3-178
Удобные компоненты для транспортного средства
4. Будет автоматически выбранрежим внешнего (свежего)
воздуха. Кроме того,
кондиционер (при наличии)
автоматически включается в
случае установки селектора
режима в положение .
Если автоматического включения
системы кондиционирования и
режима подачи наружного
(свежего) воздуха не произойдет,
нажмите соответствующую кнопку. Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора
(крайнее правое положение
ручки управления).
2. Установите максимальное значение температуры.
3. Выберите положение .
4. Будет автоматически выбран режим внешнего (свежего)
воздуха и кондиционера (при
наличии).Автом атическая система
управления микроклиматом
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Выберите требуемое значение скорости вращения
вентилятора.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
OLF044232
OLF044233
■Tип A
■Tип B

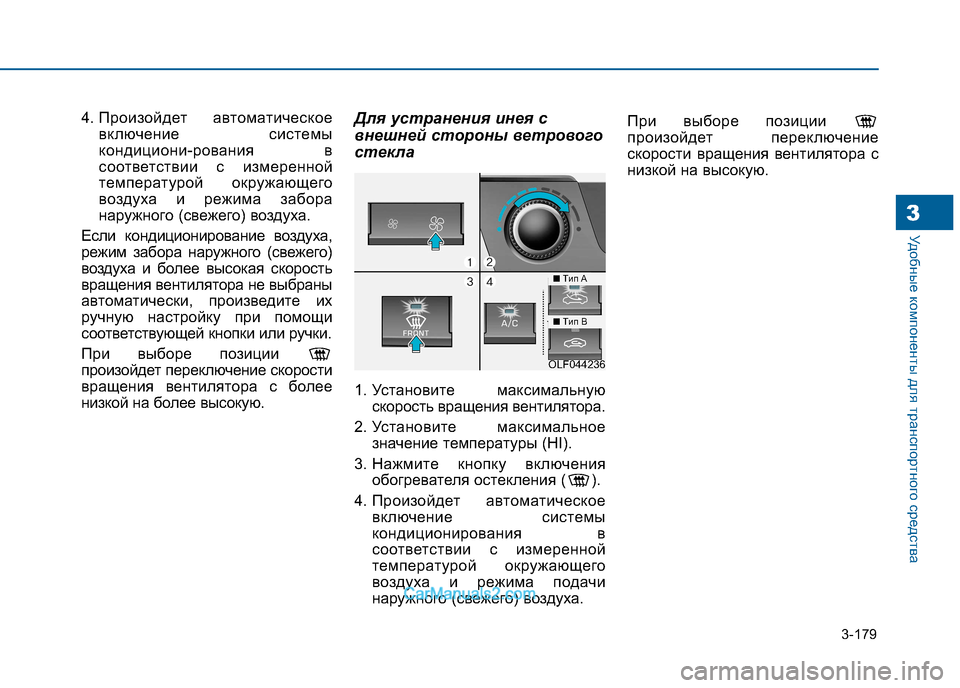

3-179
Удобные компоненты для транспортного средства3
4. Произойдет автоматическоевключение системы
кондициони-рования в
соответствии с измеренной
температурой окружающего
воздуха и режима забора
наружного (свежего) воздуха.
Если кондиционирование воздуха,
режим забора наружного (свежего)
воздуха и более высокая скорость
вращения вентилятора не выбраны
автоматически, произведите их
ручную настройку при помощи
соответствующей кнопки или ручки.
При выборе позиции
произойдет переключение скорости
вращения вентилятора с более
низкой на более высокую. Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора.
2. Установите максимальное значение температуры (HI).
3. Нажмите кнопку включения обогревателя остекления ( ).
4. Произойдет автоматическое включение системы
кондиционирования в
соответствии с измеренной
температурой окружающего
воздуха и режима подачи
наружного (свежего) воздуха. При выборе позиции
произойдет переключение
скорости вращения вентилятора с
низкой на высокую.
OLF044236
■
Tип A
■Tип B

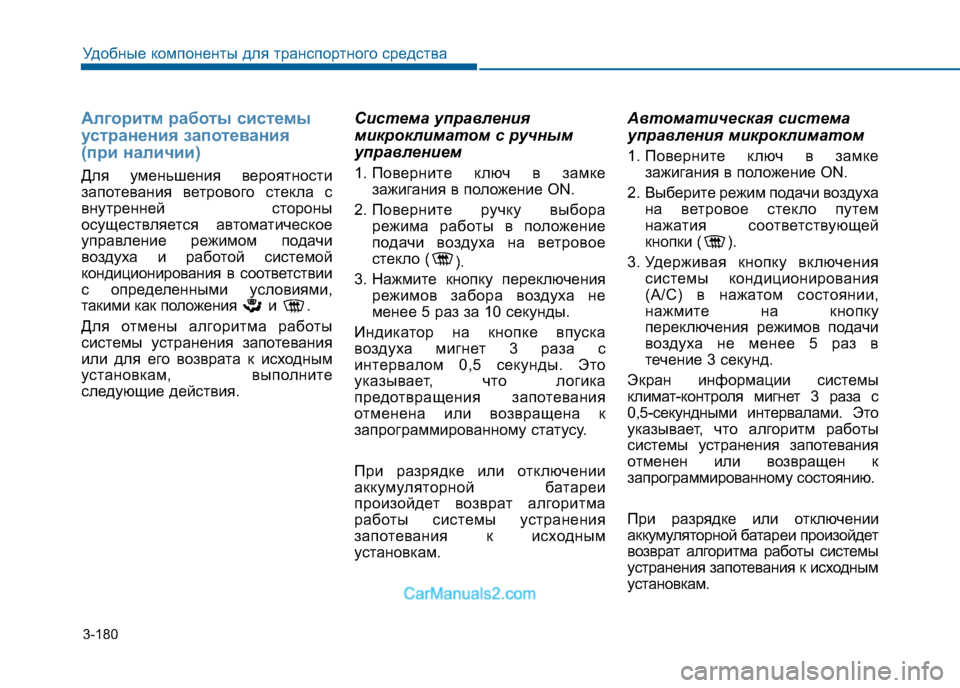

3-180
Удобные компоненты для транспортного средства
Алгоритм работы системы
устранения запотевания
(при наличии)
Для уменьшения вероятности
запотевания ветрового стекла с
внутренней стороны
осуществляется автоматическое
управление режимом подачи
воздуха и работой системой
кондиционирования в соответствии
с определенными условиями,
такими как положения и .
Для отмены алгоритма работы
системы устранения запотевания
или для его возврата к исходным
установкам, выполните
следующие действия.Система управления
микроклиматом с ручным
управлением
1. Поверните ключ в замке
зажигания в положение ON.
2. Поверните ручку выбора режима работы в положение
подачи воздуха на ветровое
стекло ( ).
3. Нажмите кнопку переключения режимов забора воздуха не
менее 5 раз за 10 секунды.
Индикатор на кнопке впуска
воздуха мигнет 3 раза с
интервалом 0,5 секунды. Это
указывает, что логика
предотвращения запотевания
отменена или возвращена к
запрограммированному статусу.
При разрядке или отключении
аккумуляторной батареи
произойдет возврат алгоритма
работы системы устранения
запотевания к исходным
установкам. Автоматическая система
управления микроклиматом
1. Поверните ключ в замке
зажигания в положение ON.
2. Выберите режим подачи воздуха на ветровое стекло путем
нажатия соответствующей
кнопки ( ).
3. Удерживая кнопку включения системы кондиционирования
(А/С) в нажатом состоянии,
нажмите на кнопку
переключения режимов подачи
воздуха не менее 5 раз в
течение 3 секунд.
Экран информации системы
климат-контроля мигнет 3 раза с
0,5-секундными интервалами. Это
указывает, что алгоритм работы
системы устранения запотевания
отменен или возвращен к
запрограммированному состоянию.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.

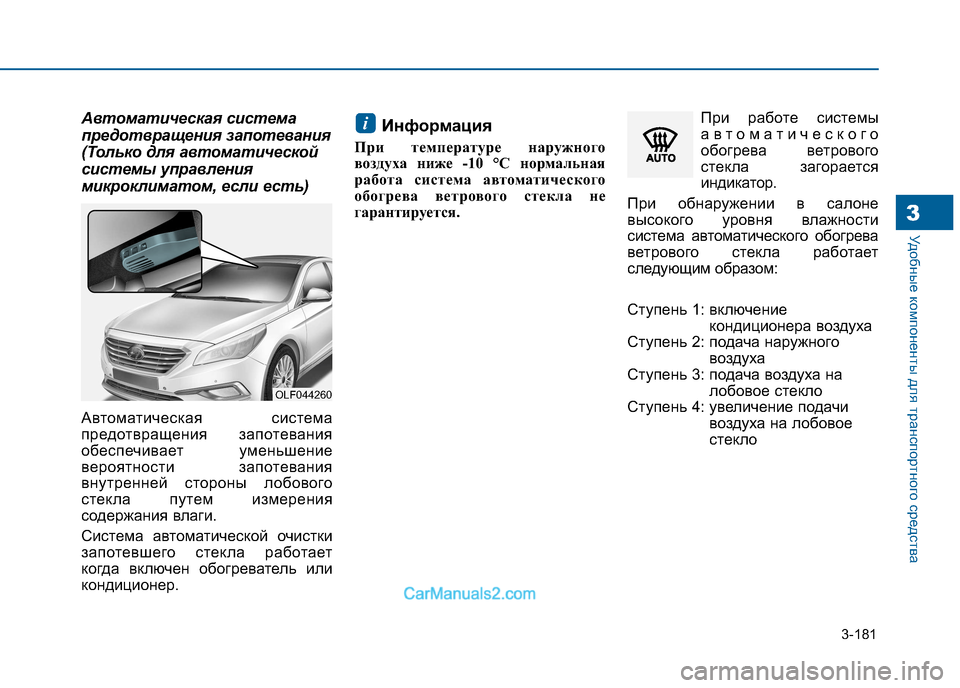

3-181
Удобные компоненты для транспортного средства3
Автоматическая система
предотвращения запотевания
(Только для автоматической
системы управления
микроклиматом, если есть)
Автоматическая система
предотвращения запотевания
обеспечивает уменьшение
вероятности запотевания
внутренней стороны лобового
стекла путем измерения
содержания влаги.
Система автоматической очистки
запотевшего стекла работает
когда включен обогреватель или
кондиционер.Информация
При температуре наружного
воздуха ниже -10 °C нормальная
работа система автоматического
обогрева ветрового стекла не
гарантируется. При работе системы
автоматического
обогрева ветрового
стекла загорается
индикатор.
При обнаружении в салоне
высокого уровня влажности
система автоматического обогрева
ветрового стекла работает
следующим образом:
Ступень 1: включение кондиционера воздуха
Ступень 2: подача наружного воздуха
Ступень 3: подача воздуха на лобовое стекло
Ступень 4: увеличение подачи воздуха на лобовое
стеклоi
OLF044260
