2015 YAMAHA WR 250F Betriebsanleitungen (in German)

ELEKTRISCHE BAUTEILE
9-85
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

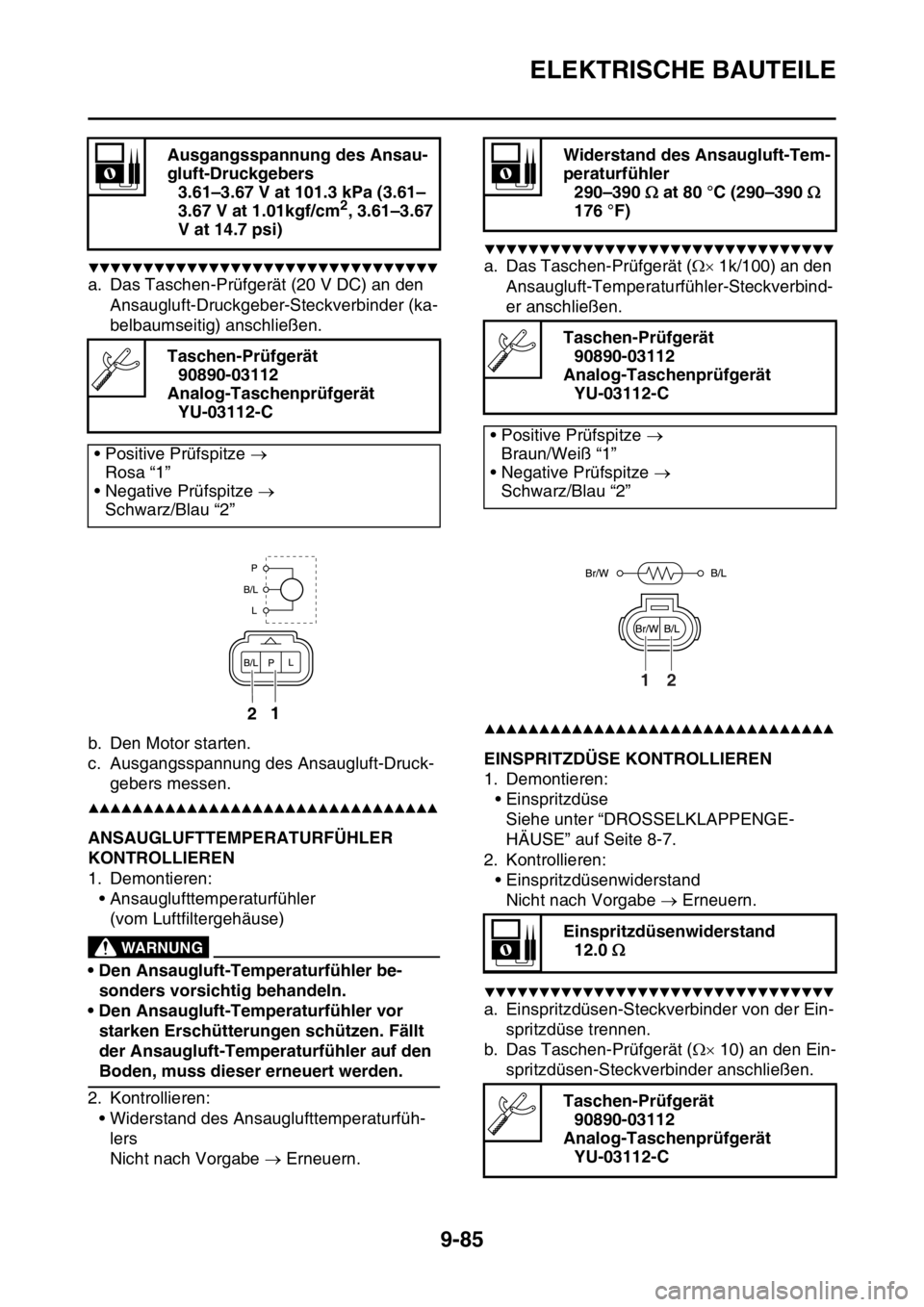

a. Das Taschen-Prüfgerät (20 V DC) an den
Ansaugluft-Druckgeber-Steckverbinder (ka-
belbaumseitig) anschließen.
b. Den Motor starten.
c. Ausgangsspannung des Ansaugluft-Druck-
gebers messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3405ANSAUGLUFTTEMPERATURFÜHLER
KONTROLLIEREN
1. Demontieren:
• Ansauglufttemperaturfühler
(vom Luftfiltergehäuse)
EWA
WARNUNG
• Den Ansaugluft-Temperaturfühler be-
sonders vorsichtig behandeln.
• Den Ansaugluft-Temperaturfühler vor
starken Erschütterungen schützen. Fällt
der Ansaugluft-Temperaturfühler auf den
Boden, muss dieser erneuert werden.
2. Kontrollieren:
• Widerstand des Ansauglufttemperaturfüh-
lers
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1k/100) an den
Ansaugluft-Temperaturfühler-Steckverbind-
er anschließen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3406EINSPRITZDÜSE KONTROLLIEREN
1. Demontieren:
• Einspritzdüse
Siehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 8-7.
2. Kontrollieren:
• Einspritzdüsenwiderstand
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Einspritzdüsen-Steckverbinder von der Ein-
spritzdüse trennen.
b. Das Taschen-Prüfgerät ( 10) an den Ein-
spritzdüsen-Steckverbinder anschließen. Ausgangsspannung des Ansau-
gluft-Druckgebers
3.61–3.67 V at 101.3 kPa (3.61–
3.67 V at 1.01kgf/cm
2, 3.61–3.67
V at 14.7 psi)
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Rosa “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
12
Widerstand des Ansaugluft-Tem-
peraturfühler
290–390  at 80 °C (290–390 
176 °F)
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Braun/Weiß “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
Einspritzdüsenwiderstand
12.0 
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
12

ELEKTRISCHE BAUTEILE
9-86
c. Einspritzdüsenwiderstand messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
• Positive Prüfspitze 
Einspritzdüsenklemme “1”
• Negative Prüfspitze 
Einspritzdüsenklemme “2”
12

10
FEHLERSUCHE
FEHLERSUCHE............................................................................................. 10-1
ALLGEMEINE ANGABEN ........................................................................ 10-1
STARTPROBLEME .................................................................................. 10-1
FALSCH EINGESTELLTE LEERLAUFDREHZAHL................................. 10-1
MANGELHAFTE LEISTUNG BEI MITTLERER UND HOHER
GESCHWINDIGKEIT .............................................................................. 10-2
SCHALTEN IST SCHWIERIG .................................................................. 10-2
FUSSSCHALTHEBEL BLOCKIERT......................................................... 10-2
GÄNGE SPRINGEN HERAUS ................................................................. 10-2
KUPPLUNG RUTSCHT............................................................................ 10-2
KUPPLUNG ZIEHT .................................................................................. 10-2
ÜBERHITZUNG........................................................................................ 10-2
ÜBERKÜHLUNG ...................................................................................... 10-3
MANGELHAFTE BREMSWIRKUNG ....................................................... 10-3
TELESKOPGABELÖL LECKT ................................................................. 10-3
GABELHOLME FEHLERHAFT................................................................ 10-3
INSTABILES FAHRVERHALTEN ............................................................ 10-3
SCHEINWERFER LEUCHTET NICHT AUF ............................................ 10-4
SCHEINWERFERLAMPE DURCHGEBRANNT ...................................... 10-4
RÜCKLICHT LEUCHTET NICHT AUF ..................................................... 10-4
LISTE DER AKTIONEN FÜR SELBSTDIAGNOSE UND
BETRIEBSSICHERHEIT............................................................................... 10-5

FEHLERSUCHE
10-1
GAS2GB3407
FEHLERSUCHE
GAS2GB3408ALLGEMEINE ANGABEN
HINWEIS
In der folgenden Übersicht sind nicht alle mögli-
chen Fehlerquellen aufgeführt. Die Aufzählung
dient vielmehr als Orientierungshilfe zur Ein-
grenzung der Fehlerursachen. Die notwendi-
gen Schritte zur Fehlerbeseitigung sind den
jeweiligen Abschnitten dieser Anleitung zu ent-
nehmen.
GAS2GB3409STARTPROBLEME
Motor
1. Zylinder und Zylinderkopf
• Zündkerze nicht richtig festgezogen
• Zylinder oder Zylinderkopf nicht richtig fest-
gezogen
• Zylinderkopf-Dichtung beschädigt
• Zylinder-Dichtung beschädigt
• Zylinder verschlissen oder beschädigt
• Ventilspiel falsch eingestellt
• Ventil undicht
• Kontakt zwischen Ventil und Ventilsitz man-
gelhaft
• Ventil-Steuerzeiten falsch
• Ventilfeder defekt
• Ventil festgefressen
2. Kolben und Kolbenring(e)
• Kolbenring falsch montiert
• Kolbenring verschlissen, ermüdet, beschä-
digt
• Kolbenring festgefressen
• Kolben beschädigt oder festgefressen
3. Luftfilter
• Luftfilter falsch montiert
• Luftfiltereinsatz verstopft
4. Kurbelgehäuse und Kurbelwelle
• Kurbelgehäuse falsch zusammengebaut
• Kurbelwelle festgefressen
Kraftstoffsystem
1. Kraftstofftank
• Leerer Kraftstofftank
• Kraftstofftankbelüftungsschlauch verstopft
• Kraftstoff verunreinigt oder zu alt
• Kraftstoffschlauch verstopft oder beschädigt
2. Kraftstoffpumpe
• Defekte Kraftstoffpumpe
3. Drosselklappengehäuse
• Kraftstoff verunreinigt oder zu alt
• Luft wurde angesaugtElektrische Anlage
1. Zündkerze
• Elektrodenabstand falsch eingestellt
• Falscher Wärmebereich der Zündkerze
• Zündkerze verölt
• Elektroden verschlissen oder beschädigt
• Porzellanisolator verschlissen oder beschä-
digt
2. Zündspule
• Zündspule rissig oder beschädigt
• Primär- oder Sekundärwicklung gebrochen
oder kurzgeschlossen
3. Zündsystem
• Steuergerät defekt
• Kurbelwellensensor defekt
• Kaputte Scheibenfeder des Lichtmas-
chinenrotors
4. Schalter und Kabelverbindungen
• Steuergerät defekt
• Motorstoppschalter defekt
• Kabelverbindung gebrochen oder kurzge-
schlossen
• Leerlaufschalter defekt
• Masseanschluss mangelhaft
• Lose Verbindungen
GAS2GB3410FALSCH EINGESTELLTE LEERLAUFDRE-
HZAHL
Motor
1. Zylinder und Zylinderkopf
• Ventilspiel falsch eingestellt
• Bauteile des Ventiltriebs beschädigt
2. Luftfilter
• Luftfiltereinsatz verstopft
Kraftstoffsystem
1. Drosselklappengehäuse
• Drosselklappengehäuse-Anschluss bes-
chädigt oder locker
• Falsch synchronisierte Drosselklappenge-
häuse
• Gaszug-Spiel falsch eingestellt
• Drosselklappengehäuse vollgelaufen
Elektrische Anlage
1. Zündkerze
• Elektrodenabstand falsch eingestellt
• Falscher Wärmebereich der Zündkerze
• Zündkerze verölt
• Elektroden verschlissen oder beschädigt
• Porzellanisolator verschlissen oder beschä-
digt
• Zündkerzenstecker defekt

FEHLERSUCHE
10-2
2. Zündspule
• Primär- oder Sekundärwicklung gebrochen
oder kurzgeschlossen
• Zündspule rissig oder beschädigt
3. Zündsystem
• Steuergerät defekt
• Kurbelwellensensor defekt
• Kaputte Scheibenfeder des Lichtmas-
chinenrotors
GAS2GB3411MANGELHAFTE LEISTUNG BEI MITTLER-
ER UND HOHER GESCHWINDIGKEIT
Siehe unter “STARTPROBLEME” auf Seite 10-
1.
Motor
1. Luftfilter
• Luftfiltereinsatz verstopft
Kraftstoffsystem
1. Kraftstoffpumpe
• Defekte Kraftstoffpumpe
2. Drosselklappengehäuse
• Drosselklappengehäuse defekt
3. Elektronisches Steuergerät
• Steuergerät defekt
GAS2GB3412SCHALTEN IST SCHWIERIG
Siehe unter “KUPPLUNG” auf Seite 6-42.
GAS2GB3413FUSSSCHALTHEBEL BLOCKIERT
Motor
1. Schaltwelle
• Schaltwelle verbogen
2. Schaltwalze und Schaltgabeln
• Fremdkörper in der Schaltgabel-Führungs-
nut
• Schaltgabel festgefressen
• Schaltgabel-Führungsstange verbogen
3. Getriebe
• Getriebezahnrad festgefressen
• Fremdkörper zwischen Getriebezahnrädern
• Getriebe falsch zusammengebaut
GAS2GB3414GÄNGE SPRINGEN HERAUS
Motor
1. Schaltwelle
• Schalthebelposition falsch
• Rastenhebel kehrt nicht zurück
2. Schaltgabeln
• Schaltgabel verschlissen
3. Schaltwalze
• Axialspiel falsch• Schaltgabel-Führungsnut verschlissen
4. Getriebe
• Schaltklaue verschlissen
GAS2GB3415KUPPLUNG RUTSCHT
Motor
1. Kupplung
• Kupplung falsch zusammengebaut
• Kupplungsfeder locker bzw. ermüdet
• Reibscheibe verschlissen
• Stahlscheibe verschlissen
2. Motoröl
• Ölstand falsch
• Ölviskosität ungeeignet (zu niedrig)
•Öl zu alt
GAS2GB3416KUPPLUNG ZIEHT
Motor
1. Kupplung
• Kupplungsfedern ungleichmäßig vorges-
pannt
• Druckplatte verzogen
• Stahlscheibe verbogen
• Reibscheibe aufgequollen
• Kupplungs-Druckstange verbogen
• Kupplungsnabe beschädigt
• Buchse des Primärantriebsrads ausge-
brannt
2. Motoröl
• Ölstand falsch
• Ölviskosität ungeeignet (zu hoch)
•Öl zu alt
GAS2GB3417ÜBERHITZUNG
Motor
1. Zylinderkopf und Kolben
• Starke Kohlenstoffablagerungen
• Kühlflüssigkeitsdurchgänge verstopft
2. Motoröl
• Ölstand falsch
• Ölviskosität falsch
• Öl minderwertig
Kühlsystem
1. Kühlflüssigkeit
• Wenig Kühlflüssigkeit
2. Kühler
• Kühler beschädigt oder undicht
• Kühler-Verschlussdeckel defekt
• Kühlerlamelle verzogen oder beschädigt
3. Wasserpumpe
• Wasserpumpe defekt oder beschädigt

FEHLERSUCHE
10-3
• Schlauch beschädigt
• Falsch angeschlossener Schlauch
• Leitung beschädigt
• Falsch angeschlossene Leitung
Kraftstoffsystem
1. Drosselklappengehäuse
• Drosselklappengehäuse-Anschluss bes-
chädigt oder locker
2. Luftfilter
• Luftfiltereinsatz verstopft
Fahrwerk
1. Bremse(n)
• Bremse schleift
Elektrische Anlage
1. Zündkerze
• Elektrodenabstand falsch eingestellt
• Falscher Wärmebereich der Zündkerze
2. Zündsystem
• Steuergerät defekt
• Kühlflüssigkeits-Temperaturfühler defekt
GAS2GB3418ÜBERKÜHLUNG
Kühlsystem
1. Kühlflüssigkeits-Temperaturfühler
• Kühlflüssigkeits-Temperaturfühler defekt
GAS2GB3419MANGELHAFTE BREMSWIRKUNG
Fahrwerk
1. Bremse(n)
• Scheibenbremsbelag verschlissen
• Bremsscheibe verschlissen
• Luft im hydraulischen Bremssystem
• Bremsflüssigkeit läuft aus
• Hauptbremszylinder-Bauteile defekt
• Bremssattel-Satz defekt
• Bremskolben-Dichtring defekt
• Hohlschraube locker
• Bremsschlauch beschädigt
• Bremsscheibe verölt oder verschmiert
• Scheibenbremsbelag verölt oder verschmi-
ert
• Falscher Bremsflüssigkeitsstand
GAS2GB3420TELESKOPGABELÖL LECKT
Fahrwerk
1. Teleskopgabel
• Standrohr verzogen, beschädigt oder rostig
• Gleitrohr rissig oder beschädigt
• Falsch eingesetzter Dichtring• Dichtringlippe beschädigt
• Ölstand falsch (hoch)
• Dämpferrohr-Schraube locker
• Kupferscheibe der Dämpferrohr-Schraube
beschädigt
• Gabel-Abdeckschrauben-O-Ring rissig oder
beschädigt
GAS2GB3421GABELHOLME FEHLERHAFT
Fahrwerk
1. Teleskopgabel
• Standrohr verzogen oder beschädigt
• Gleitrohr verzogen oder beschädigt
• Gabelfeder gebrochen
• Dämpferrohr verbogen oder beschädigt
• Ölviskosität falsch
• Ölstand falsch
GAS2GB3422INSTABILES FAHRVERHALTEN
Fahrwerk
1. Lenker
• Lenker falsch montiert oder verbogen
2. Lenkkopf-Komponenten
• Obere Gabelbrücke falsch montiert
• Untere Gabelbrücke falsch montiert
(ungenügend festgezogene Ringmutter)
• Lenkachse verzogen
• Kugellager oder Lagerlaufring beschädigt
3. Gabelholm(e)
• Uneinheitliche Ölstände (in beiden Gabel-
holmen)
• Gabelfeder ungleichmäßig gespannt (in
beiden Gabelholmen)
• Gabelfeder gebrochen
• Standrohr verzogen oder beschädigt
• Gleitrohr verzogen oder beschädigt
4. Schwinge
• Lager oder Buchse verschlissen
• Schwinge verbogen oder beschädigt
5. Federbeine(e)
• Stoßdämpfer-Feder defekt
• Undichtigkeit (Öl- oder Gasaustritt)
6. Reifen
• Reifenluftdruck unterschiedlich (vorn und
hinten)
• Reifenluftdruck falsch
• Reifen ungleichmäßig abgefahren
7. Räder
• Unwucht
• Speiche gebrochen oder locker
• Radlager defekt
• Radachse lose oder verbogen

FEHLERSUCHE
10-4
• Max. Felgenschlag überschritten
8. Rahmen
• Rahmen verzogen
• Lenkkopfrohr beschädigt
• Lagerlaufring falsch montiert
GAS2GB3423SCHEINWERFER LEUCHTET NICHT AUF
Elektrische Anlage
1. Scheinwerfer
• Sicherungsschaltkreis offen
• Falsche Scheinwerferlampe
• Zu viele elektrische Verbraucher
• Hartladung
• Verbindung falsch
• Masseanschluss mangelhaft
• Schlechte Kontakte (Starterschalter)
• Scheinwerferlampe ausgebrannt
GAS2GB3424SCHEINWERFERLAMPE DURCHGE-
BRANNT
Elektrische Anlage
1. Scheinwerfer
• Falsche Scheinwerferlampe
• Batterie defekt
• Falscher Gleichrichter/Regler
• Masseanschluss mangelhaft
• Starterschalter defekt
• Lebensdauer der Scheinwerferlampe abge-
laufen
GAS2GB3425RÜCKLICHT LEUCHTET NICHT AUF
Elektrische Anlage
1. Rücklich
• Falsche Rücklicht-LED
• Zu viele elektrische Verbraucher
• Verbindung falsch
• Batterie defekt

LISTE DER AKTIONEN FÜR SELBSTDIAGNOSE UND BE-
TRIEBSSICHERHEIT
10-5
GAS2GB3426
LISTE DER AKTIONEN FÜR SELBSTDIAGNOSE UND BETRIEBSSICHER-
HEIT
LISTE DER DIAGNOSECODES
KOMMUNIKATIONSFEHLER MIT YAMAHA DIAGNOSE-TOOLFehler-
codeBezeichnung Seite
12 Kurbelwellensensor: Vom Kurbelwellensensor werden keine nor-
malen Signale empfangen.9-36
13 Ansaugluft-Druckgeber: unterbrochen oder Kurzschluss erkannt. 9-37
14 Ansaugluft-Druckgeber: Fehler im Schlauchsystem (Schlauch ver-
stopft oder gelöst)9-39
15 Drosselklappensensor: unterbrochen oder Kurzschluss erkannt. 9-40
16 Drosselklappensensor: eingeklemmter Drosselklappensensor er-
kannt.9-41
21 Kühlflüssigkeits-Temperaturfühler: unterbrochen oder Kurzschluss
erkannt.9-42
22 Ansaugluft-Temperaturfühler: unterbrochen oder Kurzschluss er-
kannt.9-44
30 Verriegelung erkannt. 9-45
33 Zündspule: Unterbrechung oder Kurzschluss im Primärkabel der
Zündspule erkannt.9-46
39 Einspritzdüse: unterbrochen oder Kurzschluss erkannt. 9-48
41 Neigungswinkelsensor: unterbrochen oder Kurzschluss erkannt. 9-49
43 Spannung des Kraftstoffsystems: Falsche Spannung wird an Ein-
spritzdüse und Kraftstoffpumpe geliefert.9-50
44 Anzeige der EEPROM-Fehlercodenummer: Beim Lesen vom/Sch-
reiben auf dem EEPROM wurde ein Fehler erkannt.9-52
46 Die Ladespannung ist abnormal. 9-53
50 Fehlerhafter Steuergerät-Speicher. (Wird diese Störung im
Steuergerät erkannt, erscheint die Fehlercodenummer möglicher-
weise nicht auf dem Instrument.)9-54
Fehler-
codeBezeichnung Seite
Warten
auf
Verbind-
ungVom Steuergerät wurde kein Kommunikationssignal empfangen.
9-54
Er-2 Signale vom elektronischen Steuergerät können nicht innerhalb der
festgelegten Zeit empfangen werden.9-55
Er-3 Daten vom elektronischen Steuergerät können nicht korrekt empfan-
gen werden.9-57
Er-4 Registrierte Daten können nicht vom Yamaha Diagnose-Tool empfan-
gen werden.9-58
