KRAFTSTOFFPUMPENSYSTEM
9-61
1. Steckverbinder
2. Steckverbinder
9. Batterie
10.Gehäuse-Masse
11.Starter-Relais
12.Hauptsicherung
22.Elektronisches Steuergerät
26.Kraftstoffpumpe
30.Steckverbinder
36.Motorstoppschalter
48.Gehäuse-Masse

KRAFTSTOFFPUMPENSYSTEM
9-62
GAS2GB3382FEHLERSUCHE
Die Kraftstoffpumpe funktioniert nicht.
HINWEIS
Vor dem Beginn der Fehlersuche folgende(s) Bauteil(e) demontieren:
1. Sitzbank
2. Seitenabdeckung (links/rechts)
3. Lufthutze (links/rechts)
4. Kraftstofftank
1. Sicherungen kontrollieren.
Siehe unter “SICHERUNGEN KON-
TROLLIEREN” auf Seite 9-72.Nicht in
OrdnungTauschen Sie die Sicherung(en) aus.
In Ordnung 
2. Batterie kontrollieren.
Siehe unter “BATTERIE KON-
TROLLIEREN UND LADEN” auf
Seite 9-73.Nicht in
Ordnung• Die Batteriepole reinigen.
• Die Batterie laden, ggf. erneuern.
In Ordnung 
3. Motorstoppschalter kontrollieren.
Siehe unter “DIE SCHALTER KON-
TROLLIEREN” auf Seite 9-68.Nicht in
OrdnungMotorstoppschalter erneuern.
In Ordnung 
4. Kraftstoffdruck kontrollieren
Siehe unter “KRAFTSTOFFDRUCK
KONTROLLIEREN” auf Seite 8-5.Nicht in
OrdnungDie Kraftstoffpumpe erneuern.
In Ordnung 
5. Die Verbindungen des Kraftstoff-
pumpen-Kabelbaums prüfen.
Siehe unter “SCHALTPLAN” auf
Seite 9-60.Nicht in
OrdnungDie Kabelverbindungen der Kraftstoff-
pumpe richtig anschließen oder instand
setzen.
In Ordnung 
Elektronisches Steuergerät erneuern.

KRAFTSTOFFPUMPENSYSTEM
9-63

ELEKTRISCHE BAUTEILE
9-64
GAS2GB3383
ELEKTRISCHE BAUTEILE
GAS2GB3384
910
11
1
3
2
456
7
8

ELEKTRISCHE BAUTEILE
9-65

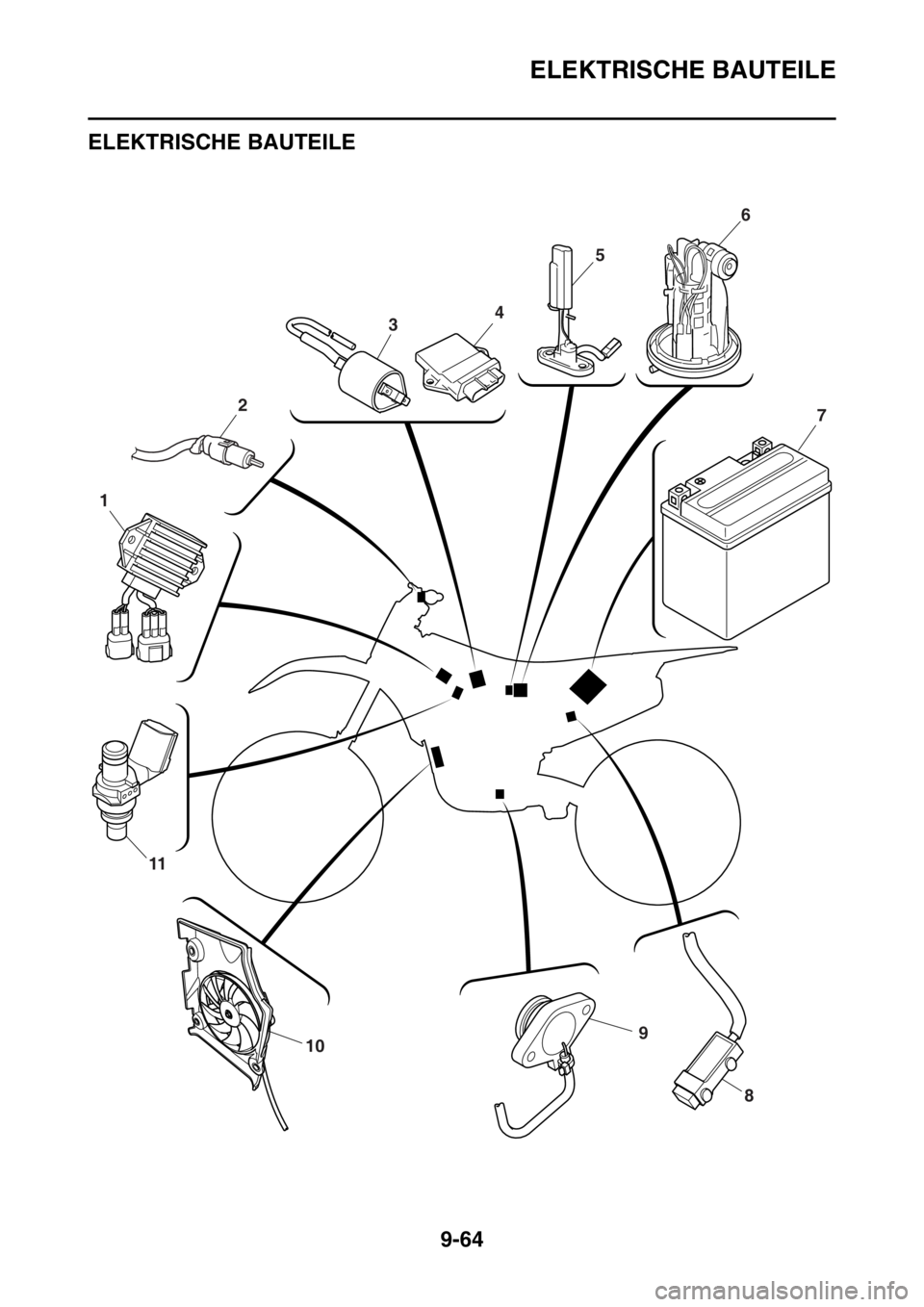

1. Gleichrichter/Regler
2. Kupplungsschalter
3. Zündspule
4. Elektronisches Steuergerät
5. Kraftstoffstandgeber
6. Kraftstoffpumpe
7. Batterie
8. Widerstand
9. Leerlaufschalter
10.Kühlerlüftermotor
11.Einspritzdüse

ELEKTRISCHE BAUTEILE
9-66
12
1110
2
3
1
6
7
4
5
8
9

ELEKTRISCHE BAUTEILE
9-67

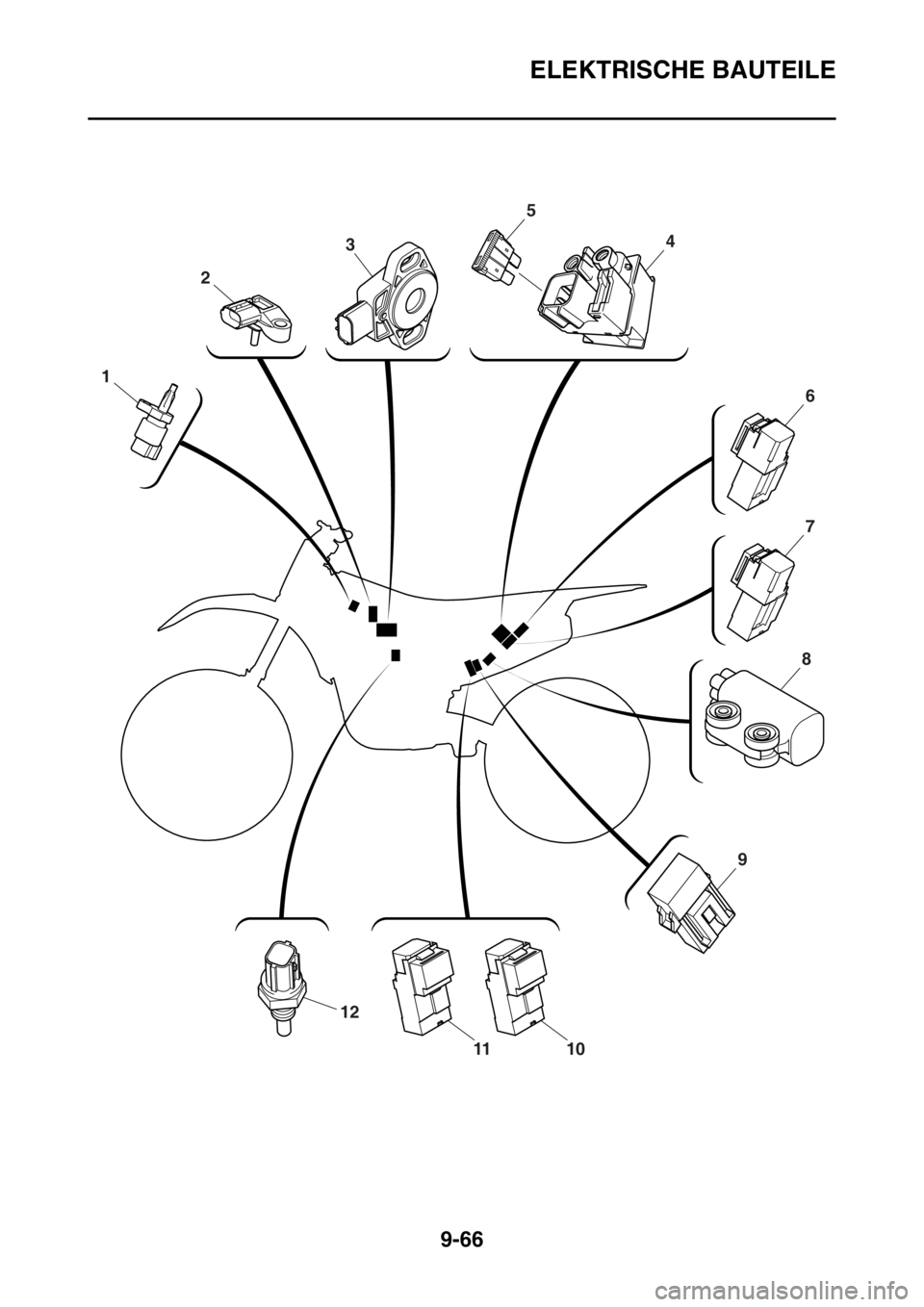

1. Ansauglufttemperaturfühler
2. Ansaugluft-Druckgeber
3. Drosselklappensensor
4. Starter-Relais
5. Hauptsicherung
6. Scheinwerfer-Relais
7. Anlasssperrelais
8. Neigungswinkelsensor
9. Kühlerlüftermotor-Sicherung
10.Kühlerlüftermotor-Relais
11.Hauptrelais
12.Kühlflüssigkeits-Temperaturfühler

ELEKTRISCHE BAUTEILE
9-68

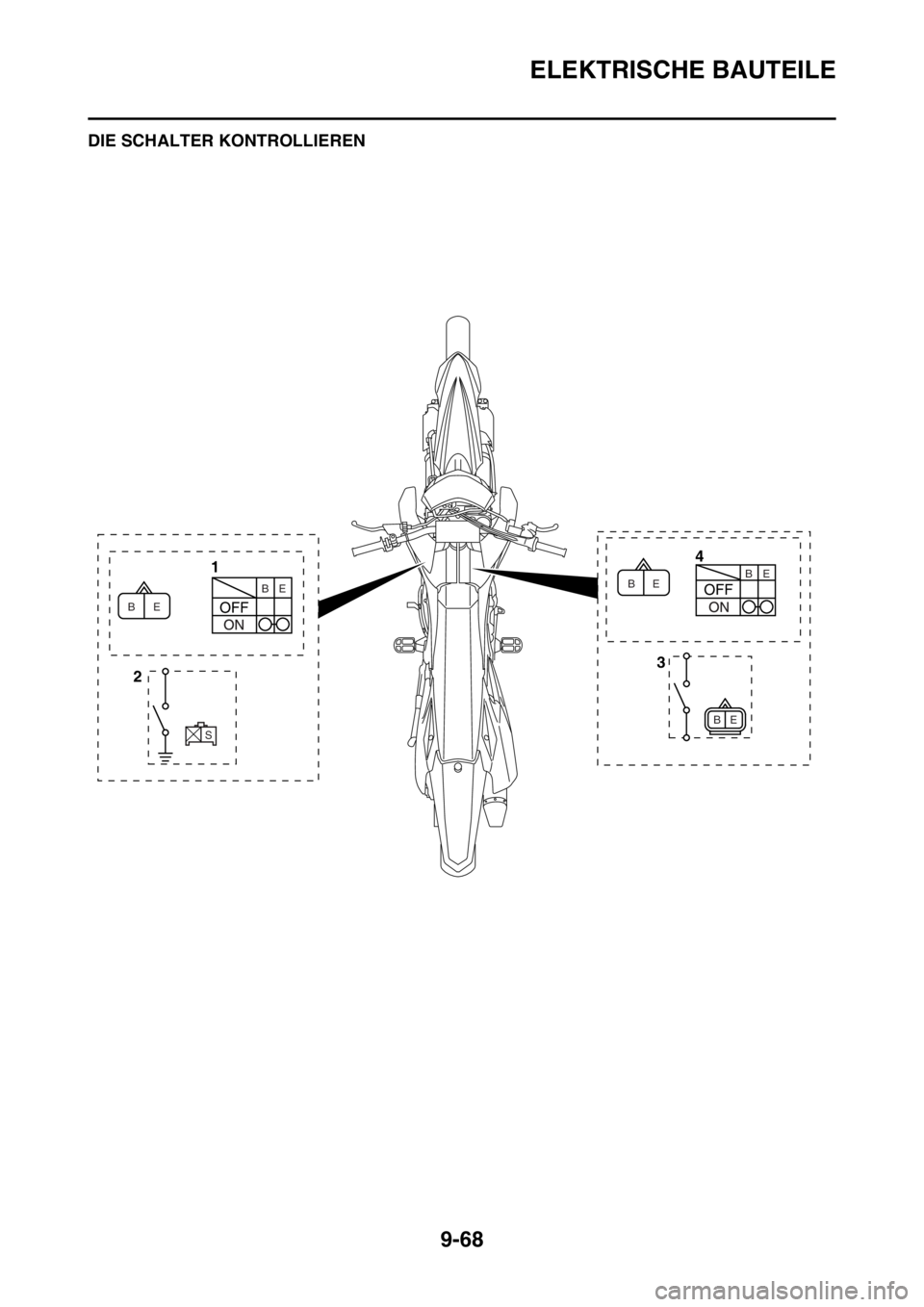

GAS2GB3385DIE SCHALTER KONTROLLIEREN
4
1
3
2
E B
S
E B
E BE
E BB
