SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-34
1. Nockenwelle
2. Öldruck-Kontrollschraube
3. Ölfiltereinsatz
4. Ölpumpe

KABELFÜHRUNGSDIAGRAMME
2-35
GAS2GB3075

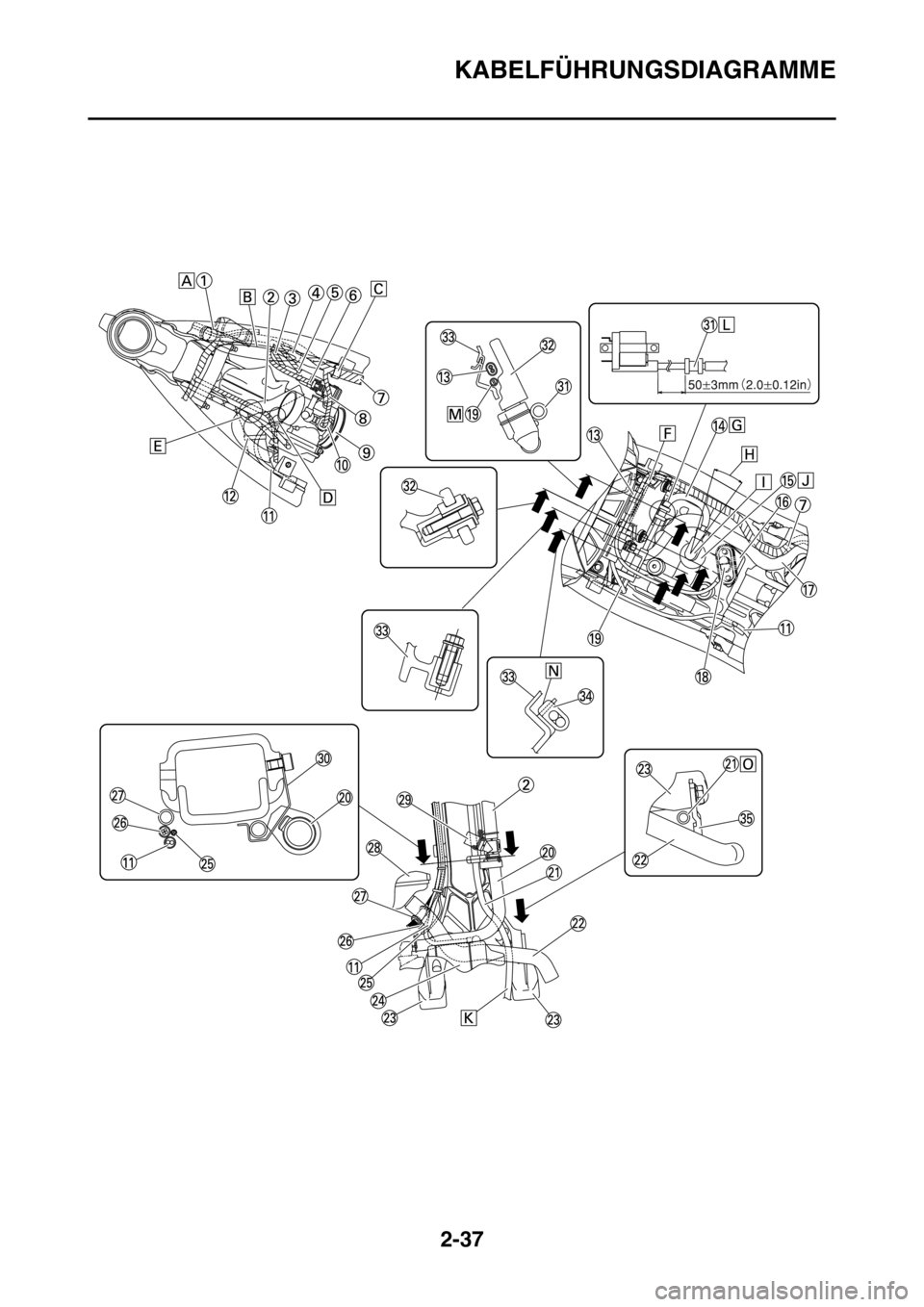

KABELFÜHRUNGSDIAGRAMME

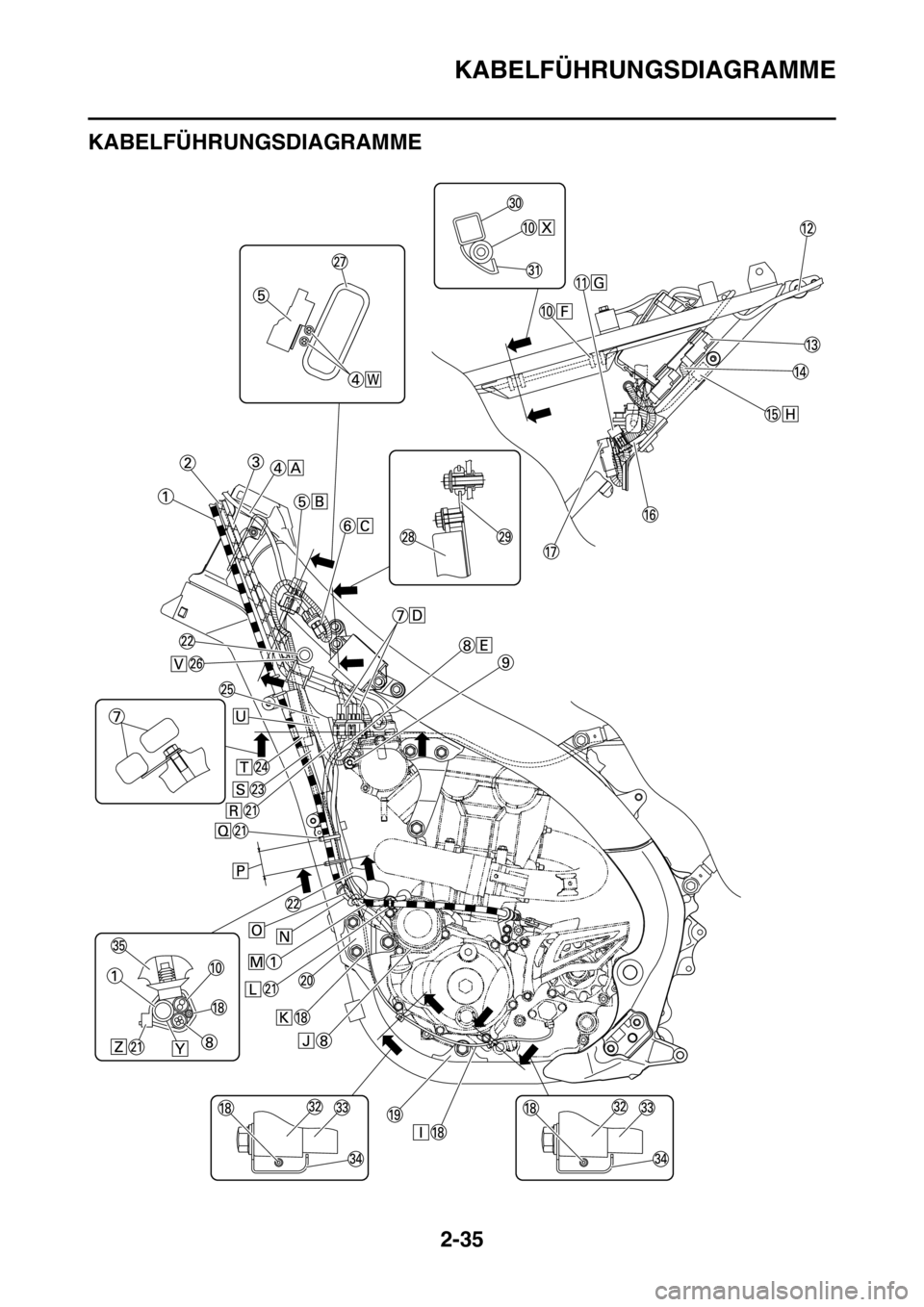

KABELFÜHRUNGSDIAGRAMME
2-36
1. Kupplungszug
2. Gasnehmerzug
3. Gasgeberzug
4. Motorstoppschalter-Kabel
5. Steckverbinder für den Anschluss optionaler
Geräte
6. Motorstoppschalter-Steckverbinder
7. Gleichrichter-/Regler-Steckverbinder
8. Lichtmaschinen-Kabel
9. Choke-Knopf/Leerlaufschraube
10. Starter-Kabel
11. Kühlerlüfter-Sicherung
12. Rücklich
13. Scheinwerfer-Relais (gelbes Klebeband)
14. Anlasssperrrelais (kein Identifikationsklebeband)
15. Diode
16. Halterungsscheibe
17. Links vom Fahrzeug: Kühlerlüftermotor-Relais
(blaues Klebeband)
Rechts vom Fahrzeug: Hauptrelais (rotes Klebe-
band)
18. Leerlaufschalter-Kabel
19. Motorhalterung
20. Vordere Motorhalterung
21. Kabelbinder
22. Kühlerschlauch
23. Leerlaufschalter-Steckverbinder
24. Kurbelwellensensor-Steckverbinder
25. Zugarm
26. Kabelbaum
27. Tankschiene
28. Gleichrichter/Regler
29. Gleichrichter-/Regler-Halterung
30. Rahmenheck
31. Seitenabdeckung 5
32. Kurbelgehäusedeckel
33. Kurbelgehäuse
34. Kabelhalterung
35. Rahmen
A. Das Motorstoppschalter-Kabel zwischen dem
Rahmen und der Seilzug-Halterung führen.
B. Den Steckverbinder für den Anschluss optionaler
Geräte in den Stecker stecken und an der Halter-
ung befestigen.
C. Den Motorstoppschalter-Steckverbinder an der
Halterung einsetzen und befestigen.
D. Den Gleichrichter-/Regler-Steckverbinder ian der
Halterung einsetzen und befestigen.
E. Das Lichtmaschinen-Kabel zur Vorderseite des
Fahrzeugs hinter dem Starterknopf/der Leerlauf-
schraube entlangführen und zur Rückseite des
Fahrzeugs hinter dem Kühler. Zwischen dem
Kühler und dem Spannarm ist keine Ein-
schnürung erlaubt.
F. Die hintere Gummitülle des Starter-Kabels pas-
send auf das hintere Ende der Seitenabdeckung
legen.
G. Die Kühlerlüftermotor-Sicherung in die Einker-
bung der Halterungsplatte einführen.
H. Die Diode oben auf die Hinterradabdeckung an
der Innenseite des Hinterrahmens legen.
I. Das Leerlaufschalter-Kabel mit dem Kurbelge-
häusedeckel ausrichten, und ohne Durchhang
anbringen.
J. Das Lichtmaschinen-Kabel unter der Starterkup-
plungsabdeckung entlangführen.
K. Das Leerlaufschalter-Kabel zur Innenseite der
Motorhalterung vorn (die Seite des Fahrzeugs)
führen.L. Den Kabelbinder in die Halterungsöffnung ein-
führen und den Kupplungszug klemmen. So kl-
emmen, dass das Schloss des Kabelbinders
nach unten zeigt, und anschließend das Ende
des Kabelbinders abschneiden.
M. Den Kupplungszug ohne Durchhang anbringen.
N. Die Gummitülle des Kupplungszugs so platzie-
ren, dass sie den Kühlerschlauch berührt. Den
Kupplungszug außerhalb des Leerlaufschalter-
Kabels, Lichtmaschinen-Kabels und Starter-Ka-
bels entlangführen.
O. Jedes Kabel so verlegen, dass die Kabel nicht
zwischen dem Kühlerschlauch und dem Rahmen
eingeklemmt sind.
P. 40 mm (1.57 in)
Q. Den Kupplungszug, das Lichtmaschinen-Kabel,
Leerlaufschalter-Kabel und Starter-Kabel mit
dem Kabelbinder klemmen. Sicherstellen, dass
sie an den Positionierungsbändern im Kupplung-
szug und Starter-Kabel festgeklemmt sind. Den
Verschluss am Kabelbinder zur Fahrzeugfront
ausrichten und das Ende abschneiden.
R. Das Starter-Kabel im Spannarm mit dem Kabel-
binder klemmen. So klemmen, dass das Schloss
des Kabelbinders nach oben und außen zeigt,
und nicht das Ende des Kabelbinders absch-
neiden. Das Kabel so führen, dass unten ab der
Klemmposition kein Durchhang ist.
S. Nach dem Anschließen des Leerlaufschalter-
Steckverbinders die Steckverbinder-Abdeckung
anbringen.
T. Nach dem Anschließen des Kurbelwellensensor-
Steckverbinders die Steckverbinder-Abdeckung
anbringen.
U. Das Gleichrichter-/Regler-Kabel in den Span-
narm führen (die Seite des Fahrzeugs).
V. Den Hauptkabelbaum nach vorn zum Kühler-
schlauch (die Vorderseite des Fahrzeugs) führen
und zur Innenseite des Kupplungszugs (die Seite
des Fahrzeugs).
W. Das Motorstoppschalter-Kabel zwischen dem
Steckverbinder zum Verbinden des Optionsteils
und der Tankschiene durchführen, wobei der
Hauptkabelbaum zur Oberseite des Fahrzeugs
weisen soll.
X. Das Starter-Kabel vollständig in das Ende der
Seitenabdeckung 5 einführen.
Y. Den Kupplungszug an der Vorderseite des Ka-
bels klemmen (die Vorderseite des Fahrzeugs).
Z. Den Clip des Kabelbinders in den Rahmen ein-
setzen. Das Schloss des Kabelbinders nach vorn
ausrichten und anschließend das Ende absch-
neiden.

KABELFÜHRUNGSDIAGRAMME
2-37

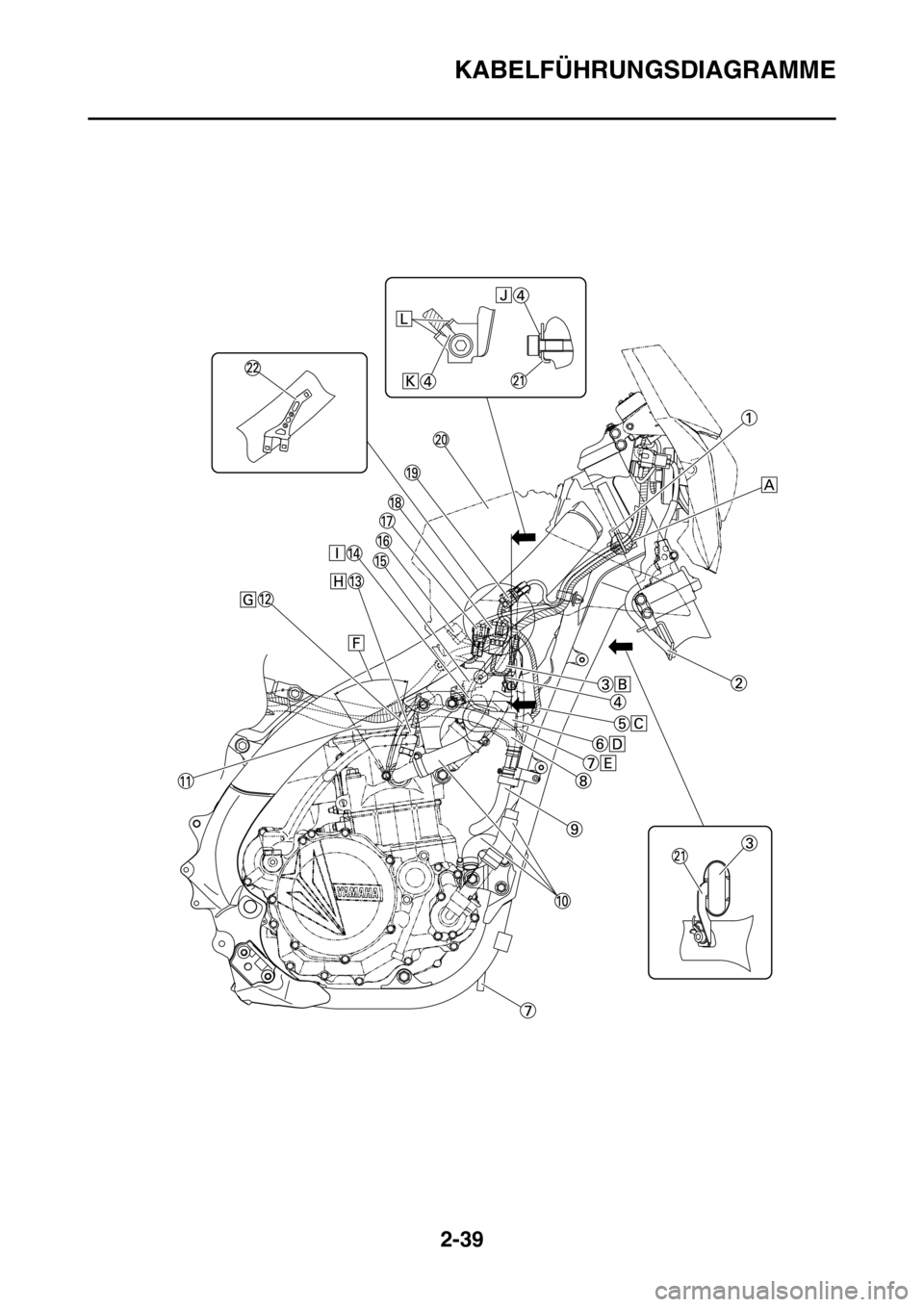

KABELFÜHRUNGSDIAGRAMME
2-38
1. Klemme
2. Zylinderkopf-Entlüftungsschlauch
3. Drosselklappensensor-Kabel
4. Verbindungsstecker
5. Ansaugluft-Temperaturfühler-Steckverbinder
6. Ansaugluft-Druckgeber-Kabel
7. Kabelbaum
8. Einspritzdüsen-Kabel
9. Drosselklappengehäuse
10. Einspritzdüsen-Steckverbinder
11. Starter-Kabel
12. Mehrfach verwendbarer Kabelbinder
13. Kraftstoffstandgeber-Steckverbinder
14. Hochspannungskabel
15. Zündkerzenstecker
16. Zylinderkopfdeckel
17. Kraftstoffschlauch
18. Kraftstoffstandgeber
19. Nebenkabelbaum
20. Kurbelgehäuse-Entlüftungsschlauch
21. Kühler-Entlüftungsschlauch
22. Kühlerschlauch
23. Rahmenunterzug
24. Startermotor
25. Leerlaufschalter-Kabel
26. Lichtmaschinen-Kabel
27. Kupplungszug
28. Kühler
29. Luftfiltergehäuse-Entlüftungsschlauch
30. Entlüftungsschlauchklemme
31. Gummitülle (Hochspannungskabel)
32. Elektronisches Steuergerät
33. Luftfiltergehäuse
34. Nebenkabelbaum-Steckverbinder
35. Motorhalterung
A. Den Kabelbaum, das Kupplungsschalter-Kabel
und Starterschalterkabel mit der Kunststoff-
Halteklammer befestigen und den Vorsprung der
Kunststoff-Halteklammer in das Loch im Metall-
blech des Kühlers einführen.
B. Jedes Kabel so verlegen, dass die Kabel nicht
zwischen der Tankführung und dem Vergaser-
einlass-Anschluss eingeklemmt sind.
C. Den Vorsprung des Kabelbaums in das Loch im
Rahmen einführen.
D. Den Zylinderkopf-Entlüftungsschlauch verlegen,
ohne das Starter-Kabel zu kreuzen.
E. Den Zylinderkopf-Entlüftungsschlauch zwischen
Gaszug und Gleichrichter-/Regler-Kabel führen.
F. Den Nebenkabelbaum mit dem Kabelbaum
verbinden.
G. Das Hochspannungskabel über dem Kraftstoff-
schlauch führen.
H. ±10°
I. Den Zündkerzenstecker mit dieser Seite zur re-
chten Seite des Fahrzeugs einbauen.
J. Den Zündkerzenstecker vollständig eindrücken,
so dass zwischen ihm und dem Zylin-
derkopfdeckel keine Lücke bleibt.
K. Den Kühler-Entlüftungsschlauch zwischen den
Rahmenunterzügen führen.
L. Kleber am Schlitz und in der Gummitülle auftra-
gen und anschließend die Gummitülle entsprech-
end den angegebenen Abmessungen
befestigen.
M. Den Nebenkabelbaum zwischen ECU und dem
Luftfiltergehäuse durchführen.
N. Den Steckverbinder des Nebenkabelbaums in
die Rippe am Luftfiltergehäuse setzen.O. Den Kühler-Entlüftungsschlauch durch den Küh-
lerschlauch, den Rahmenunterzug und die Mo-
torhalterung führen.

KABELFÜHRUNGSDIAGRAMME
2-39

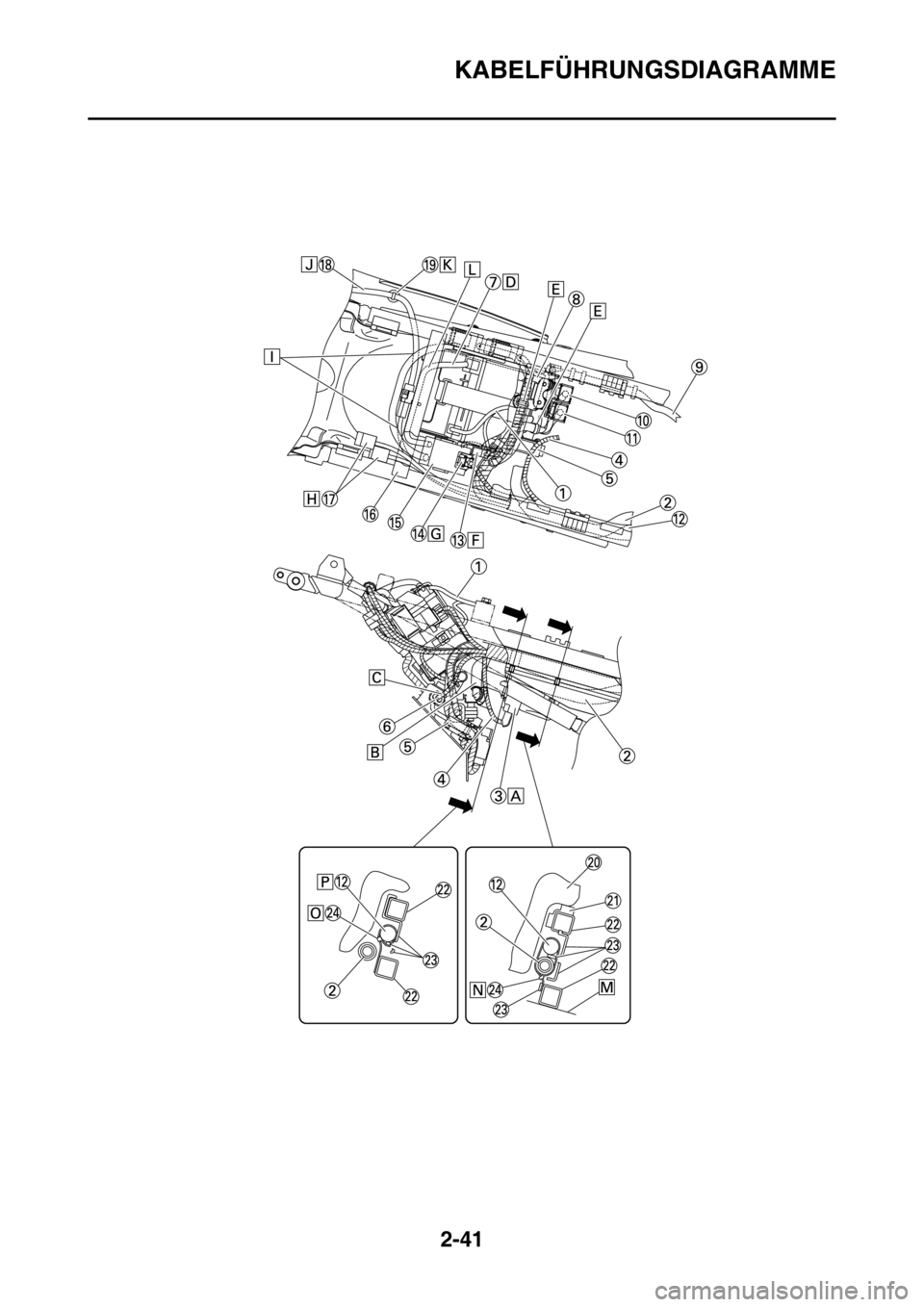

KABELFÜHRUNGSDIAGRAMME
2-40
1. Kabelführung
2. Geschwindigkeitssensor-Kabel
3. Verbindungsstecker
4. Massekabel
5. Drosselklappensensor-Kabel
6. Drosselklappensensor-Steckverbinder
7. Kühler-Entlüftungsschlauch
8. Zylinderkopf-Entlüftungsschlauch
9. Kurbelgehäuse-Entlüftungsschlauch
10. Kühlerschlauch
11. Kraftstoffschlauch
12. Motor-Massekabel
13. Steckverbinder Kühlflüssigkeitstemperaturfühler
14. Kühlerlüftermotor-Kabel
15. Steckverbinder des Ansaugluftdrucksensors
16. Ansaugluft-Temperaturfühler-Steckverbinder
17. Starterschalter-Steckverbinder
18. Kühlerlüftermotor-Steckverbinder
19. Kupplungsschalter-Steckverbinder
20. Luftfiltergehäuse
21. Platte
22. Halterung
A. Den Kabelbaum unter dem Starterschalter-Kabel
und Kupplungsschalter-Kabel entlangführen.
B. Den Verbindungsstecker in die Platte stecken
und befestigen. Nach dem Befestigen die Ab-
deckung anbringen.
C. Das Drosselklappensensor-Kabel zur Außen-
seite des Spannarms führen (die Außenseite des
Fahrzeugs).
D. Nach dem Anschließen des Drosselklappensen-
sor-Steckverbinders die Abdeckung anbringen.
E. Den Kühlerentlüftungsschlauch zur Außenseite
des Spannarms und das Drosselklappensensor-
Kabel (die Außenseite des Fahrzeugs) zur Innen-
seite des Kühlerschlauchs (die Seite des Fah-
rzeugs) führen.
F. 45°
G. Das Motor-Massekabel innerhalb eines Bereichs
von 45° von einer Stelle aus anbringen, wo es
nicht die Schrittdifferenz der Kühlerschlauch-
Verbindung überschreitet. Beide Seiten des Mo-
tor-Massekabelpols können verwendet werden.
H. Die Steckverbinder-Abdeckung am Kühlflüssig-
keits-Temperaturfühler-Steckverbinder anbrin-
gen.
I. Das Kühlerlüftermotor-Kabel in den Spannarm
führen (die Seite des Fahrzeugs).
J. Die Massekabel-Klemme zwischen der Platte
und der Schraube einbauen.
K. Die Massekabel-Klemme in der Raststellung in
der Platte befestigen. Für die Massekabel-Kl-
emme sind beide Seiten geeignet.
L. Raststellung
