NOCKENWELLE
6-18
ECA
ACHTUNG
Die Kurbelwelle darf während der Nokken-
wellen-Montage nicht gedreht werden. Dies
führt zu Schäden oder falschen Ventil-
steuerzeiten.
d. Die Clips, die Nockenwellen-Lagerdeckel
und die Schrauben (Nockenwellen-Lager-
deckel) montieren.
HINWEIS
• Den Zylinderkopf vor der Montage der Sicher-
ungsringe mit einem sauberen Tuch abdeck-
en, damit diese sich nicht lösen und in das
Zylinderkopfinnere rutschen können.
• Die Schrauben in der abgebildeten Reihen-
folge in zwei bis drei Schritten
vorschriftsmäßig festziehen.
ECA
ACHTUNG
Um Schäden an Zylinderkopf, Nocken-
wellen und Nockenwellen- Lagerdeckeln zu
vermeiden, müssen die Lagerdeckel-
Schrauben gleichmäßig festgezogen
werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Montieren:
• Steuerkettenspanner
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher bis zum An-
schlag im Uhrzeigersinn drehen.b. Die Spannvorrichtungsstange muss voll-
ständig aufgewickelt sein und die HOCH-
Markierung der Kettenspannvorrichtung “a”
muss nach oben zeigen, um die Dichtung
“1”, den Steuerkettenspanner “2” und die
Dichtung “3” zu montieren, und an-
schließend die Schraube “4” festziehen.
c. Den Schraubendreher lösen, kontrollieren,
ob die Spannvorrichtungsstange reibung-
slos herauskommt, und die Dichtung “5” und
Nockenwellen-Lagerdeckel-Schraube “6”
festziehen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Drehen:
• Kurbelwelle Schraube (Nockenwellen- Lager-
deckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
3
4
8
7
15
26
Steuerkettenspanner- Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Steuerkettenspanner- Ver-
schlussschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
T R..
6 5

NOCKENWELLE
6-19
(mehrere Umdrehungen im Gegenuhrzei-
gersinn)
4. Kontrollieren:
• Oberer Totpunkt (OT) Markierung am Rotor
Auf die entsprechende Gegenmarkierung
am Kurbelgehäusedeckel ausrichten.
• Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche ausrichten.
Nicht ausgerichtet  Korrigieren.
5. Montieren:
• Steuerkettenschiene (oben) “1”
• Zylinderkopfdeckel-Dichtung “2”
• Zylinderkopfdeckel “3”
• Schraube (Zylinderkopfdeckel) “4”
HINWEIS
Vor dem Einbau Dichtmasse auf die Zylin-
derkopfdeckel-Dichtung auftragen.
6. Montieren:
• Zylinderkopf-Entlüftungsschlauch
• ZündkerzeSchraube (Zylinderkopfdeckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Yamaha Bond Nr. 1215
90890-85505
(Three bond No.1215®)
Zündkerze
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T R..
4
4
3
21
T R..

ZYLINDERKOPF
6-20
GAS2GB3246
ZYLINDERKOPF
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
8-1.
Auspuffkrümmer und SchalldämpferSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
Kühlerschlauch Lösen.
Steckverbinder Kühlflüssigkeitstemperaturfühler Lösen.
DrosselklappengehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 8-7.
NockenwelleSiehe unter “NOCKENWELLE” auf Seite 6-
12.
Obere MotorhalterungSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
1 Mutter (Zylinderkopf) 2
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

ZYLINDERKOPF
6-21
2 Zylinderkopf-Schrauben 4
3 Zylinderkopf 1
4 Zylinderkopf-Dichtung 1
5 Steuerkettenschiene (einlassseitig) 1
6 Ölkontrollschraube 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

ZYLINDERKOPF
6-22
GAS2GB3247ZYLINDERKOPF DEMONTIEREN
1. Demontieren:
• Einlass-Nockenwelle
• Auslass-Nockenwelle
Siehe unter “NOCKENWELLE DEMONTIE-
REN” auf Seite 6-14.
2. Demontieren:
• Zylinderkopf-Muttern
• Zylinderkopf-Schrauben
HINWEIS
• Die Schrauben müssen in der richtigen Rei-
henfolge wie abgebildet gelockert werden.
• Jede Schraube um 1/2 Umdrehung lockern.
Nach dem vollständigen Lösen aller
Schrauben diese ausbauen.
GAS2GB3248STEUERKETTENSCHIENE (EINLASS-
SEITIG) KONTROLLIEREN
1. Kontrollieren:
• Steuerkettenschiene (einlassseitig)
Beschädigt/verschlissen  Erneuern.
GAS2GB3249ZYLINDERKOPF KONTROLLIEREN
1. Entfernen:
• Kohlenstoffablagerungen im Brennraum
HINWEIS
Einen abgerundeten Schaber und kein scharf-
es Instrument verwenden, um nicht die Zünd-
kerzen-Bohrungsgewinde zu beschädigen
oder zu zerkratzen.2. Kontrollieren:
• Zylinderkopf
Beschädigt/verkratzt  Erneuern.
HINWEIS
Bei einem Austausch des Zylinderkopfs auch
das Venil erneuern.
Siehe unter “VENTILSITZE KONTROLLIE-
REN” auf Seite 6-27.
• Zylinderkopf-Kühlflüssigkeitsdurchgänge
Mineralische Ablagerungen/Rost  Entfern-
en.
3. Messen:
• Zylinderkopf-Verzug
Nicht nach Vorgabe  Zylinderkopf plan-
schleifen.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Ein Haarlineal und eine Fühlerlehre über
den Zylinderkopf legen.
b. Die Verwerfungsgrenze messen.
c. Falls der Grenzwert überschritten ist, den
Zylinderkopf wie nachfolgend beschrieben
planschleifen.
d. Ein Nassschleifpapier (Körnung 400–600)
über eine plane Unterlage spannen und den
Zylinderkopf in Achterbewegungen plan-
schleifen.
HINWEIS
Den Zylinderkopf mehrmals drehen, um einen
gleichmäßigen Abschliff zu gewährleisten.
61
2
35
4 x2 x4FWD
max. Verzug
0.05 mm (0.0020 in)

ZYLINDERKOPF
6-23
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3250ZYLINDERKOPF MONTIEREN
1. Montieren:
• Steuerkettenschiene (einlassseitig) “1”
• Passstift “2”
• Zylinderkopf-Dichtung “3”
• Zylinderkopf “4”
HINWEIS
• Die Zylinderkopf-Dichtung mit ihrer charakter-
istischen Prägung “a” wie abgebildet hinter
dem Fahrzeug montieren.
• Die einlassseitige Steuerkettenschiene und
den Zylinderkopf bei hochgezogener Steuer-
kette montieren.
2. Montieren:
• Beilagscheibe “1”
• Zylinderkopf-Schraube “2”
• Zylinderkopf-Mutter “3”
HINWEIS
Molybdändisulfidfett auf die Gewinde und Kon-
taktflächen der Schrauben und auf beide Kon-
taktflächen der Beilagscheiben auftragen.3. Festziehen:
• Zylinderkopf-Schraube “1” – “4”
• Zylinderkopf-Mutter “5”, “6”
HINWEIS
Die Schrauben und Muttern in zwei oder drei
Schritten in der richtigen Anzugsreihenfolge
festziehen, wie in der Abbildung gezeigt.
New
12
24
3
a
Zylinderkopf-Schraube “1” – “4”
33 Nm (3.3 m·kgf, 24 ft·lbf)
Zylinderkopf-Mutter “5”, “6”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
3 22
T R..
15
6
42
3 FWD
x2 x4

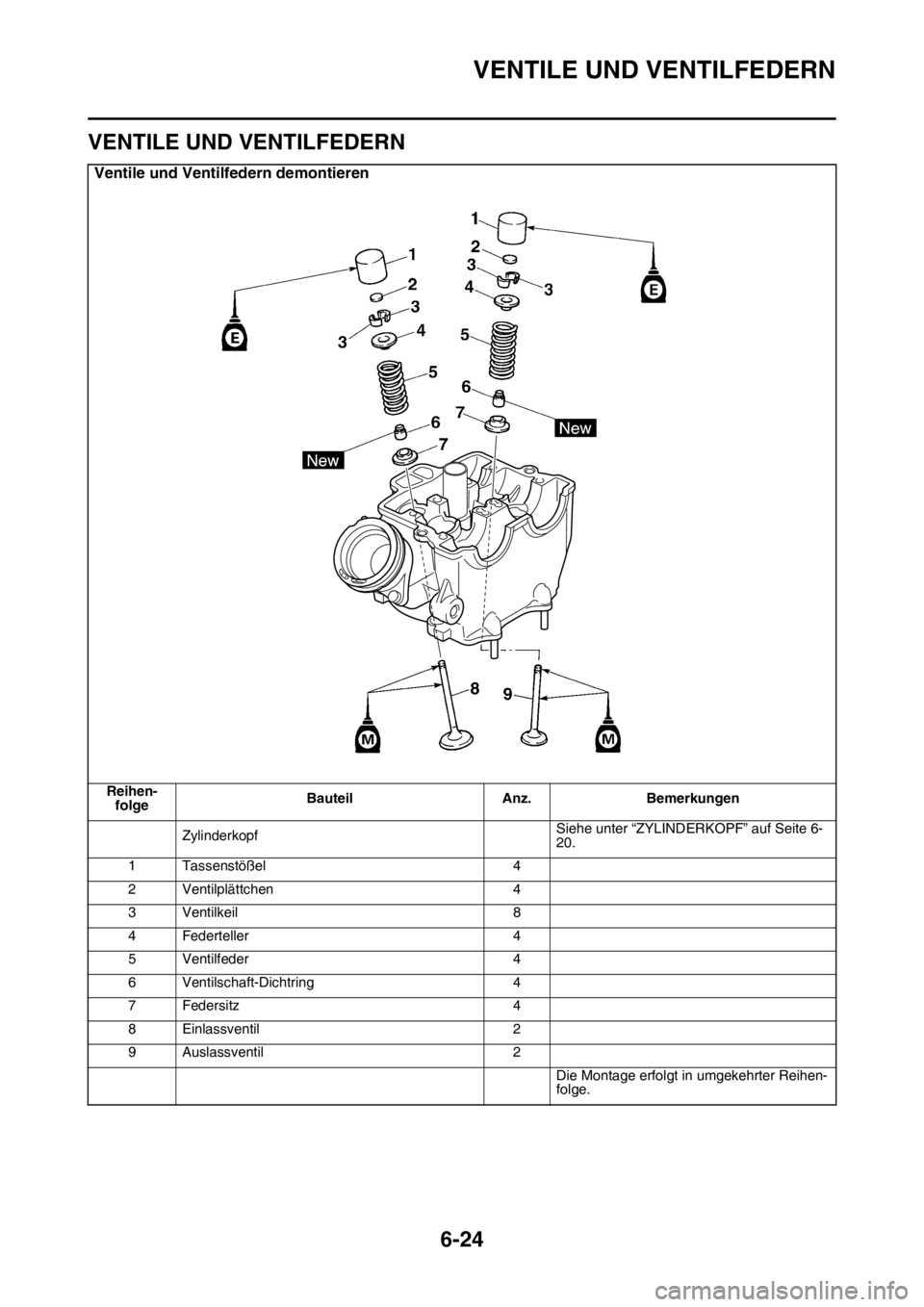

VENTILE UND VENTILFEDERN
6-24
GAS2GB3251
VENTILE UND VENTILFEDERN
Ventile und Ventilfedern demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
ZylinderkopfSiehe unter “ZYLINDERKOPF” auf Seite 6-
20.
1Tassenstößel 4
2 Ventilplättchen 4
3 Ventilkeil 8
4 Federteller 4
5 Ventilfeder 4
6 Ventilschaft-Dichtring 4
7 Federsitz 4
8 Einlassventil 2
9 Auslassventil 2
Die Montage erfolgt in umgekehrter Reihen-
folge.

VENTILE UND VENTILFEDERN
6-25
GAS2GB3252VENTILE DEMONTIEREN
HINWEIS
Vor dem Demontieren der inneren Bauteile des
Zylinderkopfes (z. B. Ventile, Ventilfedern,
Ventilsitze) muss sichergestellt werden, dass
die Ventile dicht sind.
1. Demontieren:
• Tassenstößel “1”
• Ventilplättchen “2”
HINWEIS
• Das Kurbelgehäuse am besten mit einem
sauberen Tuch abdecken, damit keine Ventil-
plättchen hineinfallen können.
• Die Position der Tassenstößel und Ventil-
plättchen kennzeichnen, um sie an den ur-
sprünglichen Stellen wieder zu montieren.
2. Kontrollieren:
• Ventil-Dichtigkeit
Undichtigkeit am Ventilsitz  Ventilkegel,
Ventilsitz und Ventilsitz-Breite kontrollieren.
Siehe unter “VENTILSITZE KONTROLLIE-
REN” auf Seite 6-27.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Ein sauberes Lösungsmittel “a” in die Ein-
und Auslasskanäle gießen.
b. Kontrollieren, dass die Ventile dicht sind.
HINWEIS
Kontrollieren, dass kein Petroleum aus dem
Ventilsitz “1” ausläuft.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Demontieren:
• Ventilkeil “1”
HINWEIS
Die Ventilkeile durch Zusammendrücken der
Ventilfeder mit dem Ventilfeder-Kompressor “2”
und dem Ventilfeder-Kompressor-Adapter “3”
entfernen.
4. Demontieren:
• Ventilfederteller “1”
• Ventilfeder “2”
• Ventil “3”
• Ventilschaftsitz “4”
• Ventilfedersitz “5”
HINWEIS
Die entsprechende Einbaulage sämtlicher Bau-
teile festhalten, damit sie wieder in ihre ur-
sprüngliche Lage montiert werden können. Ventil-Läppwerkzeug
90890-04101
Ventil-Läppwerkzeug
YM-A8998
1
2
Ventilfederspanner
90890-04019
Ventilfederspanner
YM-04019
Ventilfederspanner-Vorsatz
90890-04108
Ventilfederspanner-Adapter 22
mm
YM-04108
a1
