2015 YAMAHA WR 250F Betriebsanleitungen (in German)

KABELFÜHRUNGSDIAGRAMME
2-42
1. Batterie-Minuskabel
2. Kraftstoffschlauch
3. Kraftstoffpumpen-Steckverbinder
4. Kraftstoffpumpen-Kabel
5. Widerstand
6. Widerstands-Steckverbinder
7. Batterie-Pluskabel
8. Neigungswinkelsensor
9. Starter-Kabel
10. Kühlerlüftermotor-Relais (blaues Klebeband)
11. Hauptrelais (rotes Klebeband)
12. Kabelbaum
13. Massekabel-Steckverbinder
14. Starter-Relais-Steckverbinder
15. Starter-Relais
16. Querträger
17. Diode
18. Rücklicht-Kabel
19. Klemme
20. Kraftstofftank
21. Puffer
22. Rahmenheck
23. Seitenabdeckung 6
24. Kabelbinder
A. Nach dem Anschließen des Kraftstoffpumpen-
Steckverbinders die Steckverbinder-Abdeckung
anbringen.
B. Den Kraftstoffschlauch zur Vorderseite der Batte-
rie verlegen.
C. Das Widerstandskabel außen an den Kabeln ent-
langführen.
D. Das Batterie-Pluskabel am Starter-Relaispol an-
schließen (in der linken Seite des Fahrzeugs).
E. Das vorstehende Ende des Kabelbaums in das
Batteriehalterungsloch und Halterungsscheiben-
loch einführen.
F. Nach dem Anschluss des Minuskabel-Steck-
verbinders diesen auf der rechten Seite der Bat-
terie aufstellen.
G. Nach der Anbringung der Kunststoffabdeckung
am Starter-Relais den Starter-Relais-Steck-
verbinder anschließen.
H. Die Diode unter dem Querträger verlegen und
oben auf der Hinterradabdeckung aufstellen.
I. Die beiden Enden des Rücklicht-Steckverbinders
mit dem Starter-Kabel befestigen.
J. Das Rücklicht-Kabel so verlegen, dass es nicht
am Fahrzeugheck durchhängt.
K. Das Rücklicht-Kabel klemmen und den Clip in die
Hinterradabdeckung einführen. So klemmen,
dass das Schloss nach innen zeigt und an-
schließend das überstehende Ende absch-
neiden.
L. Das Batterie-Pluskabel unter dem Querträger
entlangführen.
M. Unteres Ende des Hinterrahmens
N. So klemmen, dass das Schloss des Kabelbinders
nach unten zeigt, das Ende in den Hinterrahmen
und die Seitenabdeckung 6 einführen und an-
schließend das überstehende Ende absch-
neiden. Nach dem Abschneiden des
überstehenden Endes sicherstellen, dass der Ka-
belbinder nicht aus dem unteren Ende des Hin-
terrahmens hervorsteht.
O. So klemmen, dass das Schloss des Kabelbinders
nach unten zeigt, und anschließend das Ende
zwischen Kraftstoffschlauch und Hinterrahmen
führen.
P. Den Kabelbaum an der Position des weißen Kle-
bebandes klemmen.

KABELFÜHRUNGSDIAGRAMME
2-43

KABELFÜHRUNGSDIAGRAMME
2-44
1. Kupplungsschalterkabel
2. Motorstoppschalter-Kabel
3. Kupplungszug
4. Bremsschlauch-Führung
5. Scheinwerfer-Kabel
6. Geschwindigkeitssensor-Kabel
7. Kontrollleuchten-Steckverbinder
8. Optionaler Instrumentenschalter-Steckverbinder
9. Instrumenten-Steckverbinder
10. Geschwindigkeitssensor-Steckverbinder
11. Starterschalterkabel
12. Mehrfach verwendbarer Kabelbinder
13. Gaszug
14. Vorderrad-Bremsschläuche
A. Den Gaszug, Kupplungszug, das Kupplungss-
chalter-Kabel, Motorstoppschalter-Kabel und
Starterschalter-Kabel zwischen der Seilzug-Füh-
rung der Instrumentenhalterung und oberen Ga-
belbrücke verlegen. Die Seilzüge und Kabel
können in beliebiger Reihenfolge verlegt werden.
B. Den Kabelbaum, das Kupplungsschalter-Kabel
und Starterschalter-Kabel an der Instrumenten-
halterung klemmen. Die Klemme muss sich an
einer Position befinden, wo kein Durchhang bei
vollständig nach links gedrehtem Griff besteht.
C. Das Scheinwerfer-Kabel am Scheinwerfer an-
schließen.
D. Das Starterschalter-Kabel mit dem mehrfach ver-
wendbaren Kabelbinder am Lenker klemmen.
E. Das Motorstoppschalter-Kabel und das Kup-
plungsschalter-Kabel mit dem mehrfach ver-
wendbaren Kabelbinder am Lenker klemmen.
F. 40°±10°
G. Senkrechte Richtung
H. Das Motorstoppschalter-Kabel unter dem Lenker
führen.

KABELFÜHRUNGSDIAGRAMME
2-45

KABELFÜHRUNGSDIAGRAMME
2-46

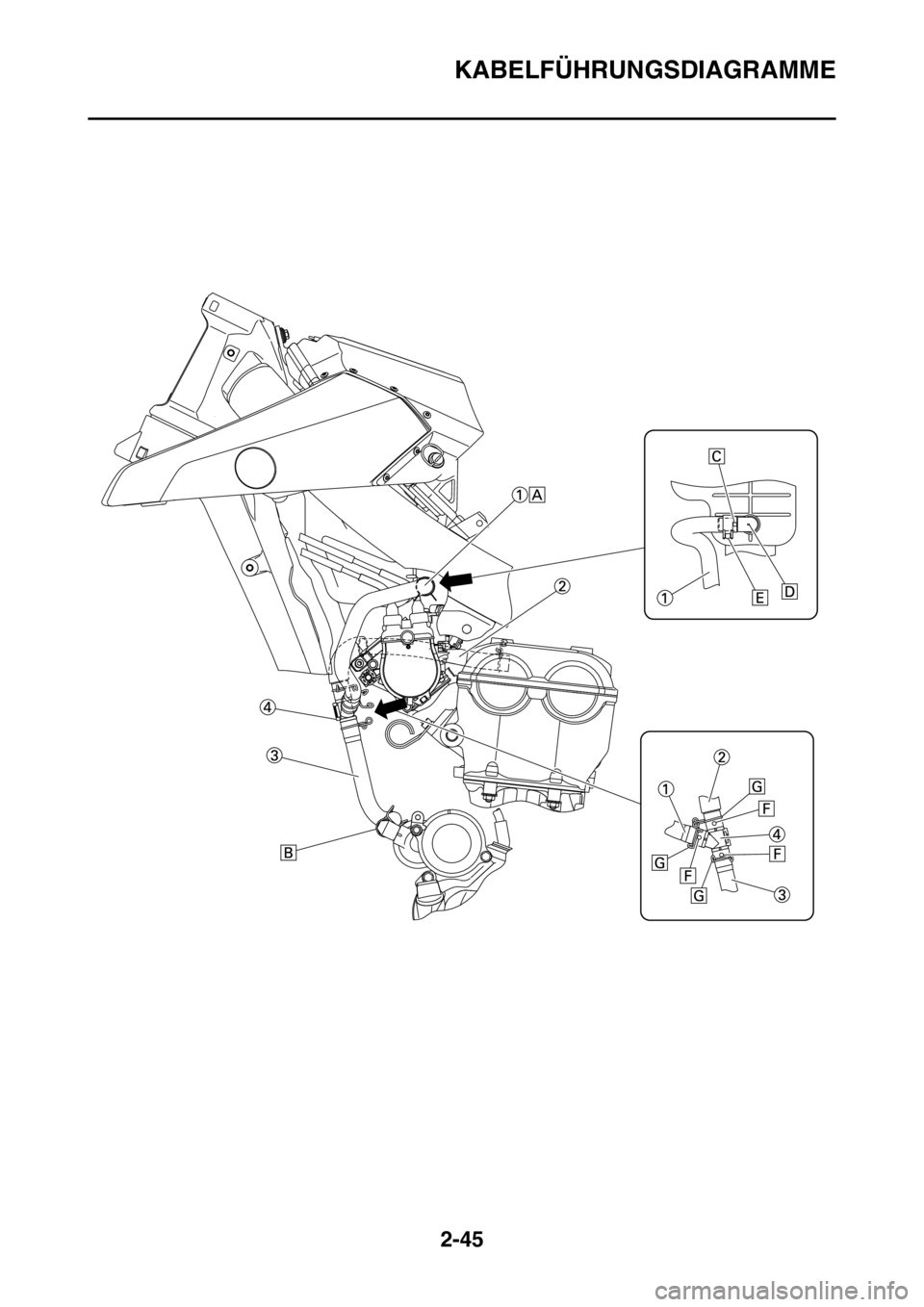

1. Entlüftungsschlauch 3 (Luftfiltergehäuse-Entlüf-
tungsschlauch)
2. Entlüftungsschlauch 1 (Zylinderkopf-Entlüf-
tungsschlauch)
3. Entlüftungsschlauch 2 (Kurbelgehäuse-Entlüf-
tungsschlauch)
4. Verbindungsrohr
A. Den Entlüftungsschlauch 3 außen am Gaszug
entlangführen.
B. Die beiden Entlüftungsschläuche so anbringen,
dass die gelbe Farbmarkierung nach vorn zeigt.
C. Die weiße Markierung am vorstehenden Teil des
Rohrs ausrichten, um den Entlüftungsschlauch 3
anzubringen.
D. Hervorstehender Teil des Rohrs
E. Das Ende mit der Farbmarkierung des Entlüf-
tungsschlauchs 3 mit dem Clip-Ende ausrichten,
um den Clip zu installieren.
F. Mit der blauen Markierung und dem vorstehen-
den Teil des Verbindungsrohrs ausrichten, um
den Entlüftungsschlauch anzubringen.
G. Den Clip wie dargestellt installieren.

KABELFÜHRUNGSDIAGRAMME
2-47

KABELFÜHRUNGSDIAGRAMME
2-48

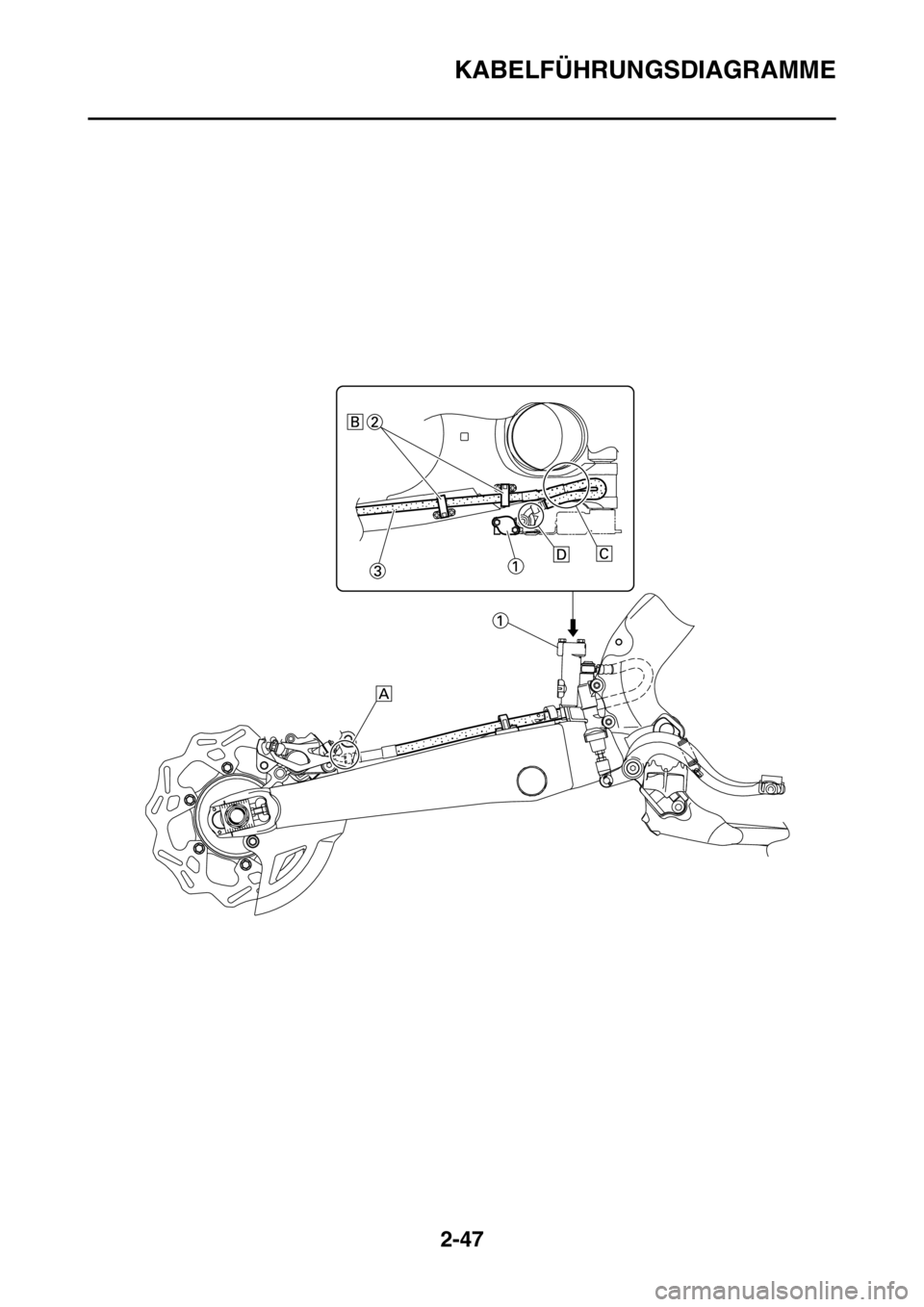

1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. Bremsschläuche
A. Beim Einbauen des Bremsschlauchs eine Bie-
gung in seinem Röhrenteil so ausrichten, wie
gezeigt, und in Kontakt mit der Nase “b” des
Bremssattel bringen.
B. Den Bremsschlauch durch die entsprechenden
Schlauchhalterungen führen.
C. Falls der Bremsschlauch den Stoßdämpfer
berührt, seine Biegung korrigieren.
D. Beim Einbauen des Bremsschlauchs eine Bie-
gung in seinem Röhrenteil so ausrichten, wie
gezeigt, und in Kontakt mit dem Vorsprung am
Hauptbremszylinder bringen.

KABELFÜHRUNGSDIAGRAMME
2-49
