ABSTIMMUNG
FAHRWERK..................................................................................................... 4-1
SEKUNDÄRÜBERSETZUNG (KETTENRAD) AUSWÄHLEN ................... 4-1
ANTRIEBSRITZEL- UND KETTENRAD-EINSTELLTEILE ........................ 4-1
REIFENLUFTDRUCK................................................................................. 4-1
TELESKOPGABEL-EINSTELLUNG .......................................................... 4-2
ÄNDERUNG VON GABELÖL-MENGE UND -EIGENSCHAFTEN ............ 4-2
FEDER NACH AUSWECHSLUNG EINSTELLEN ..................................... 4-2
TELESKOPGABEL-EINSTELLTEILE ........................................................ 4-3
EINSTELLUNG FEDERUNG HINTEN ....................................................... 4-3
EINBAULÄNGE WÄHLEN.......................................................................... 4-3
FEDER NACH AUSWECHSLUNG EINSTELLEN ..................................... 4-4
HINTERRAD-STOSSDÄMPFER-EINSTELLTEILE ................................... 4-4
FEDERUNGSEINSTELLUNG (TELESKOPGABEL).................................. 4-6
FEDERUNGSEINSTELLUNG (HINTERRAD-STOSSDÄMPFER)............. 4-7

FAHRWERK
4-1
GAS2GB3138
FAHRWERK
GAS2GB3139SEKUNDÄRÜBERSETZUNG (KETTENRAD)
AUSWÄHLEN
Sekundärübersetzung>
• Im allgemeinen wird fur einen schnellen Kurs
mit langen Geraden eine kleinere Sekundaru-
bersetzung gewahlt und fur einen kurven-
reichen Kurs eine grosere
Sekundarubersetzung gewahlt. Vor dem
Rennen sollte die Strecke allerdings stets tes-
tgefahren werden, um die Maschine auf die
geltenden Gesamtbedingungen abzustim-
men.
• Es ist selten moglich, eine Einstellung zu erz-
ielen, die optimal auf den gesamten Kurs aus-
gelegt ist. Die Einstellung sollte sich deshalb
auf den wichtigsten Bereich der Strecke
konzentrieren. Bei der Einstellung der
Sekundärübersetzung sollte jeweils die gesa-
mte Strecke abgefahren und die Runden-
zeiten notiert werden.
• Enthalt der Kurs eine lange Gerade, auf der
die Hochstgeschwindigkeit erreichbar ist,
sollte die Ubersetzung so gewahlt werden,
dass die Maschine gegen Ende der Geraden
die Hochstgeschwindigkeit ohne Uberdrehen
des Motors erreicht.
HINWEIS
Die Leistung einer Maschine hängt sowohl von
der Maschine als auch vom Fahrer ab. Es ist
daher wesentlich sinnvoller, seine eigenen Ein-
stellungen zu erarbeiten als diejenigen anderer
Fahrer zu übernehmen.
GAS2GB3140
ANTRIEBSRITZEL- UND KETTENRAD-EIN-
STELLTEILE
GAS2GB3141REIFENLUFTDRUCK
Der Reifenluftdruck ist der Fahrbahnbes-
chaffenheit des Kurses anzupassen.
• Auf nasser, schlammiger, sandiger oder
rutschiger Bahn den Reifenluftdruck vermind-
ern, um die Reifenlauffläche zu vergrosern.
• Auf steiniger oder harter Fahrbahn den Reif-
enluftdruck erhöhen, um Reifenpannen zu
vermeiden. Sekundärübersetzung = Anzahl der
Kettenrad- Zähne / Anzahl der
Antriebsritzel-Zähne
Sekundäruntersetzungsverhältnis
3.846 (50/13)
Bauteil Bau-
artTeilenummer

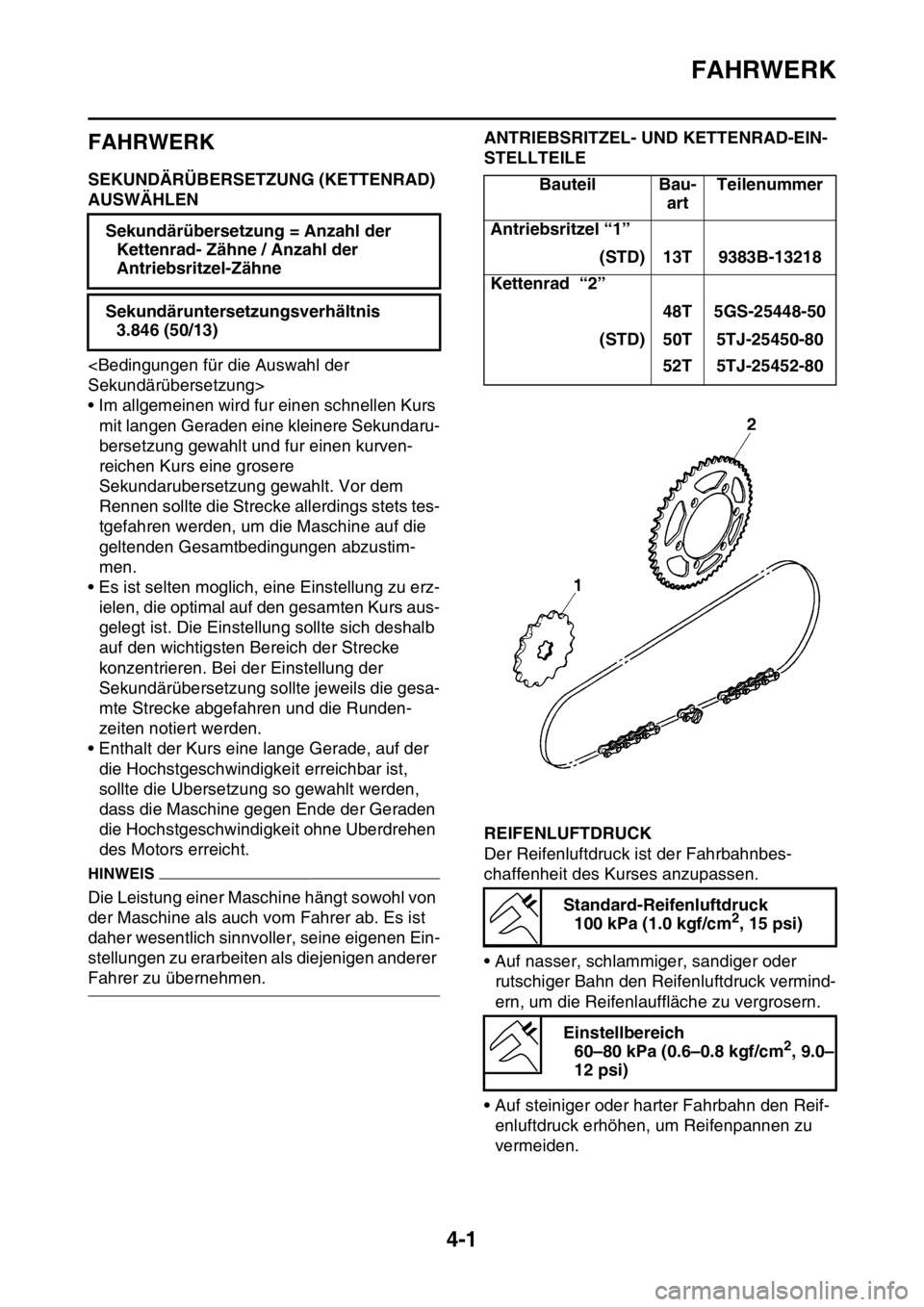

Antriebsritzel “1”
(STD) 13T 9383B-13218
Kettenrad “2”
48T 5GS-25448-50
(STD) 50T 5TJ-25450-80
52T 5TJ-25452-80
Standard-Reifenluftdruck
100 kPa (1.0 kgf/cm
2, 15 psi)
Einstellbereich
60–80 kPa (0.6–0.8 kgf/cm
2, 9.0–
12 psi)

FAHRWERK
4-2
GAS2GB3142TELESKOPGABEL-EINSTELLUNG
Die Teleskopgabel-Einstellung ist eine Sache
des persönlichen Gefühls und der Kursbedin-
gungen.
Die Teleskopgabel-Einstellung umfasst die fol-
genden drei Faktoren:
1. Luftfederung
• Die Gabelolmenge andern.
2. Federvorspannung
• Die Feder austauschen.
3. Dämpfungskraft
• Die Druckstufen-Dämpfungskraft ändern.
• Die Zugstufen-Dämpfungskraft ändern.
Die Federung nimmt Einfluss auf die Belas-
tung, die Dämpfung auf die Bewegung.
GAS2GB3143ÄNDERUNG VON GABELÖL-MENGE UND -
EIGENSCHAFTEN
Die Dämpfungs-Charakteristik am Ende des
Federwegs lässt sich durch Ändern der Öl-
menge beeinflussen.
EWA
WARNUNG
Die Ölmenge durch Erhöhung oder Verrin-
gerung um 5 cm3 (0.2 US oz, 0.2 Imp.oz) an-
passen. Eine zu kleine Ölmenge führt bei
vollem Rückstoß zu einem durch die Teles-
kopgabel produzierten Geräusch, oder da-
zu, dass der Fahrer an seinen Händen oder
an seinem Körper einen Druck wahrnimmt.
Im Gegensatz dazu führt eine zu große Öl-
menge dazu, dass die Luftfeder dazu neigt,
steifer zu werden, was zu einer Beein-
trächtigung der Leistung und Eigen-
schaften führt. Daher darauf achten, dass
die Teleskopgabel vorschriftsmäßig ein-
gestellt wird.
GAS2GB3144FEDER NACH AUSWECHSLUNG EINSTEL-
LEN
Da die Einstellung der Hinterradfederung sich
auch auf die Vorderradfederung auswirkt,
muss beim Einstellen der Teleskopgabel da-
rauf geachtet werden, dass beide aufeinander
abgestimmt sind.
1. Weiche Feder
• Die Zugstufen-Dämpfungskraft ändern.
Um 1 oder 2 Raststellungen herausdrehen.
• Die Druckstufen-Dämpfungskraft ändern.
Um 1 oder 2 Raststellungen hineindrehen.
HINWEIS
Eine weiche Feder ergibt normalerweise ein
weiches Fahrgefühl. Die Zugstufen-Dämpfung-
skraft ist höher, und die Gabel taucht mehrmals
tief ein.
2. Harte Feder
• Die Zugstufen-Dämpfungskraft ändern.
Um 1 oder 2 Raststellungen hineindrehen.
• Die Druckstufen-Dämpfungskraft ändern.
Um 1 oder 2 Raststellungen herausdrehen.
HINWEIS
Eine harte Feder ergibt normalerweise ein Einstellbereich
100-120 kPa (1.0-1.2 kgf/cm
2, 15-
18 psi)
Standard-Olmenge
340 cm
3 (11.50 US oz, 11.99
lmp.oz)
Einstellbereich
300–365 cm
3 (10.14–12.34 US
oz, 10.58–12.87 Imp.oz)

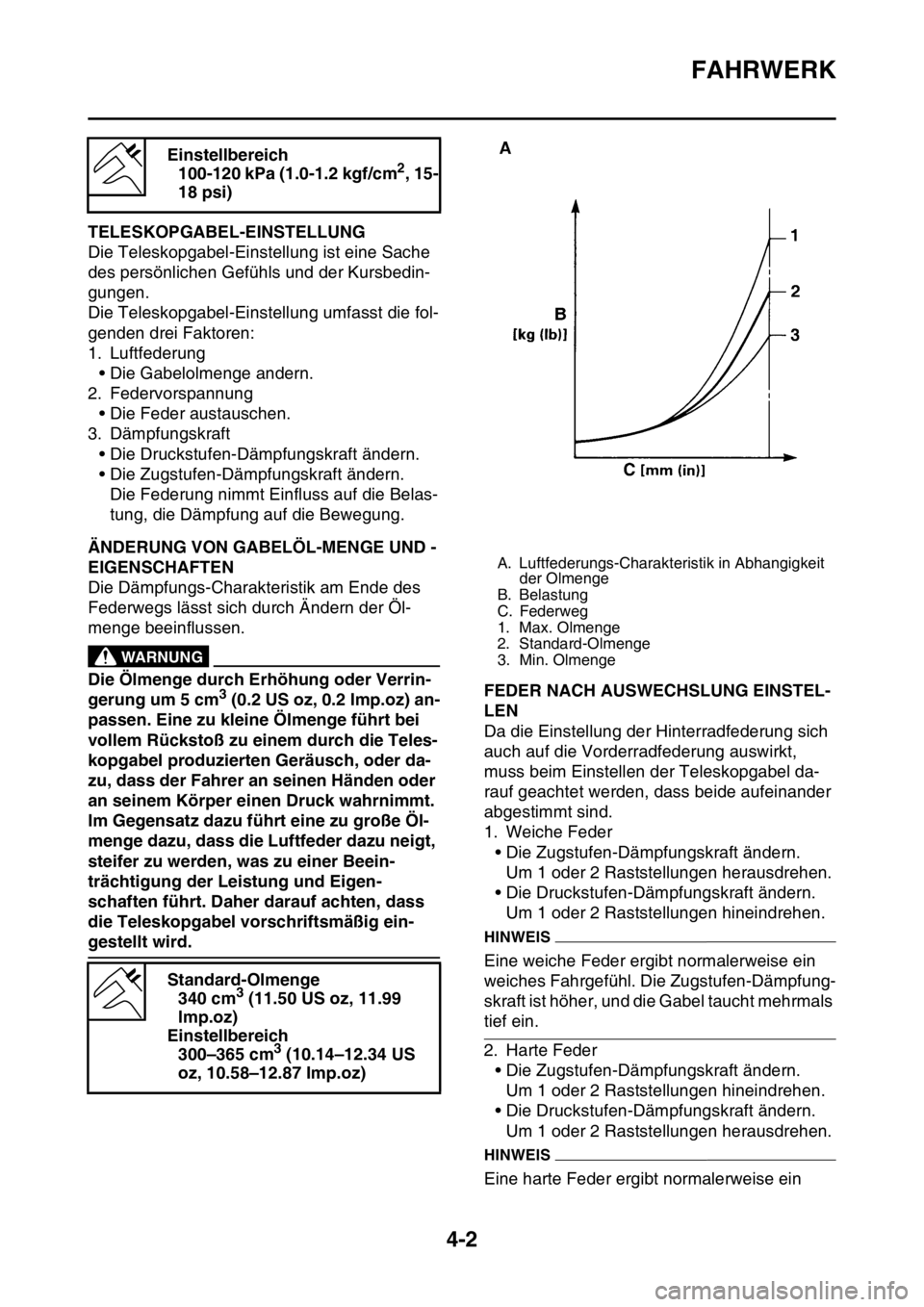

A. Luftfederungs-Charakteristik in Abhangigkeit
der Olmenge
B. Belastung
C. Federweg
1. Max. Olmenge
2. Standard-Olmenge
3. Min. Olmenge

FAHRWERK
4-3
hartes Fahrgefühl. Die Zugstufen-Dämpfung-
skraft ist geringer, der Bodenkontakt scheint zu
schwinden und der Lenker vibriert.
GAS2GB3145TELESKOPGABEL-EINSTELLTEILE

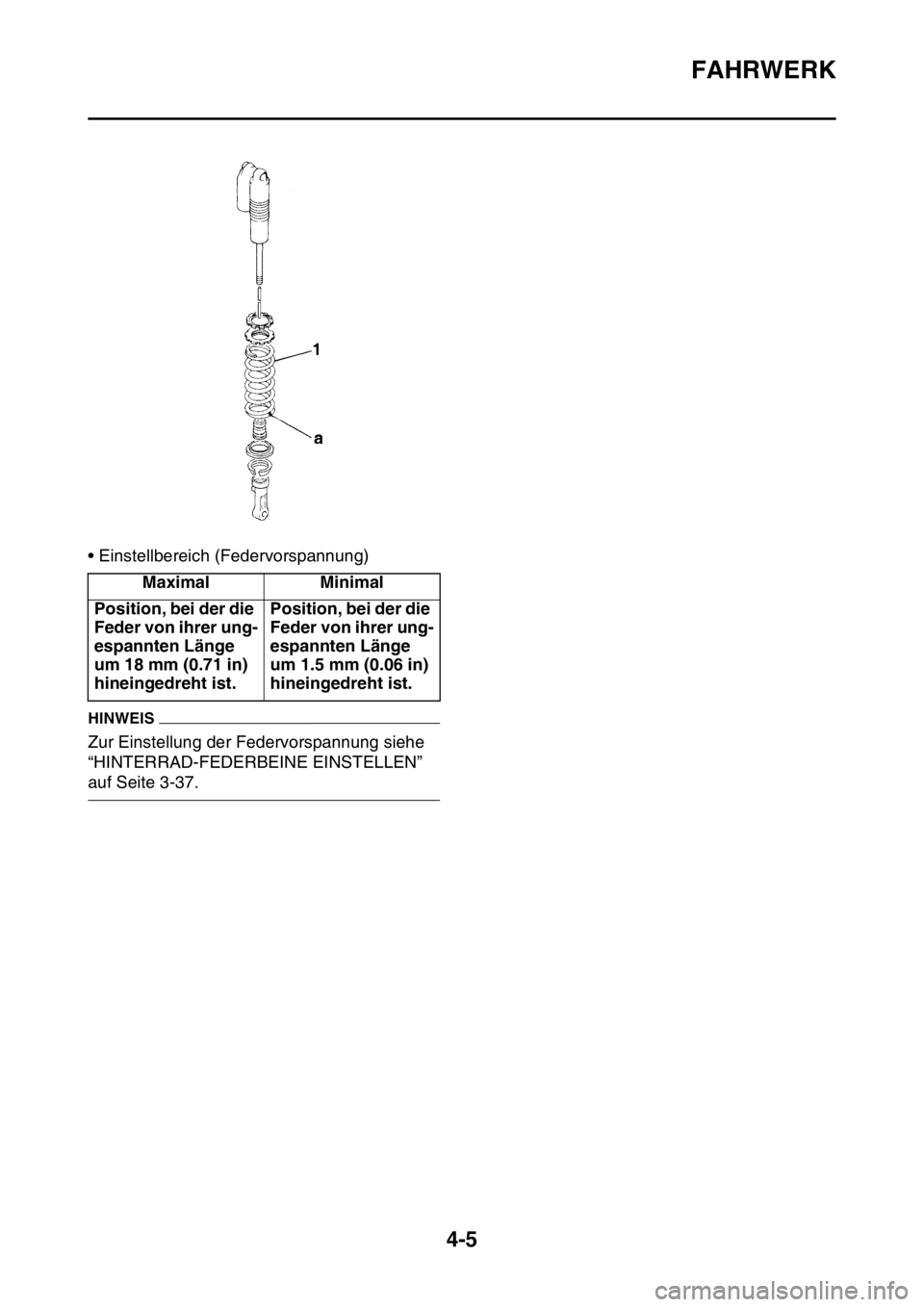

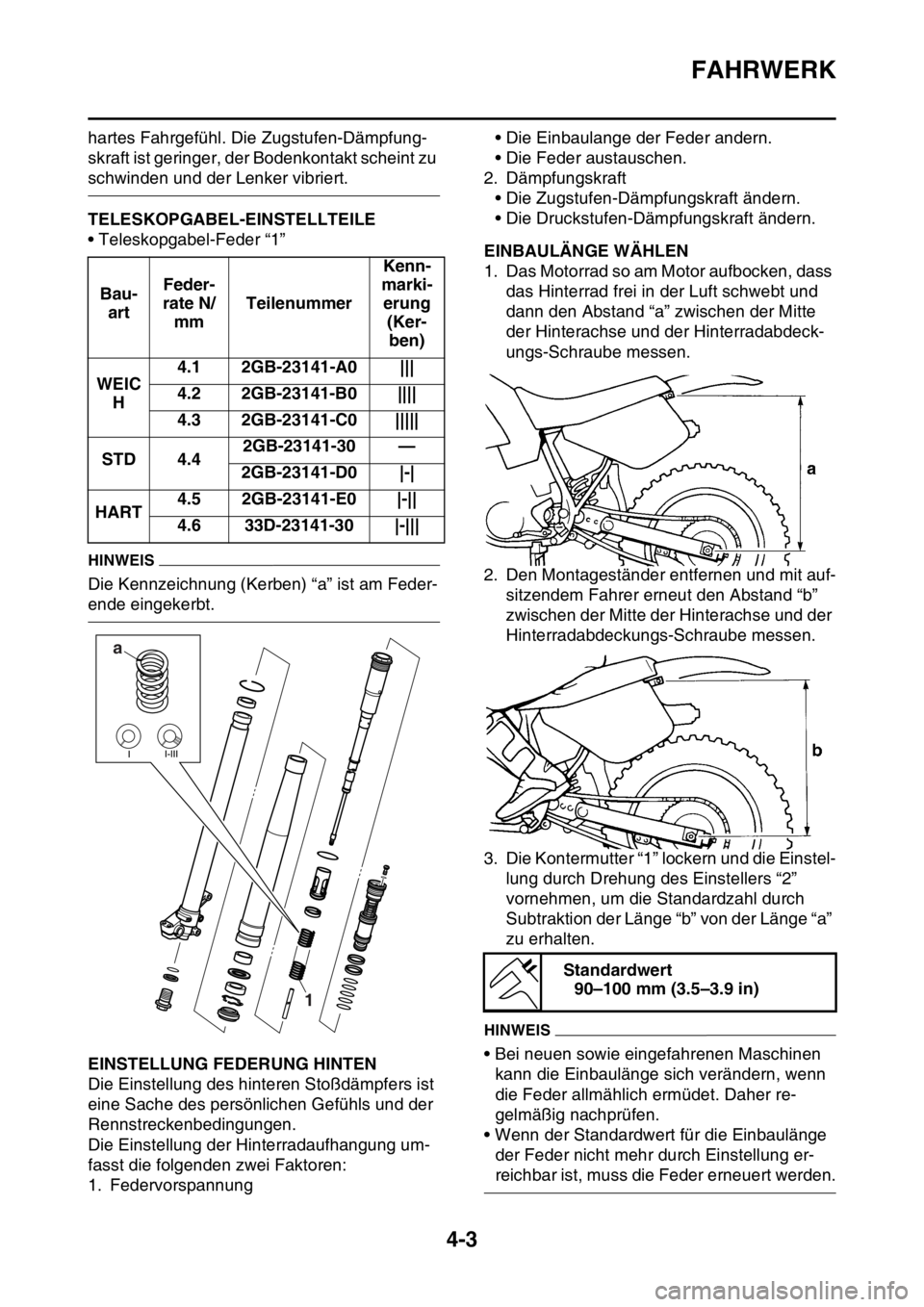

• Teleskopgabel-Feder “1”
HINWEIS
Die Kennzeichnung (Kerben) “a” ist am Feder-
ende eingekerbt.
GAS2GB3146EINSTELLUNG FEDERUNG HINTEN
Die Einstellung des hinteren Stoßdämpfers ist
eine Sache des persönlichen Gefühls und der
Rennstreckenbedingungen.
Die Einstellung der Hinterradaufhangung um-
fasst die folgenden zwei Faktoren:
1. Federvorspannung• Die Einbaulange der Feder andern.
• Die Feder austauschen.
2. Dämpfungskraft
• Die Zugstufen-Dämpfungskraft ändern.
• Die Druckstufen-Dämpfungskraft ändern.
GAS2GB3147EINBAULÄNGE WÄHLEN

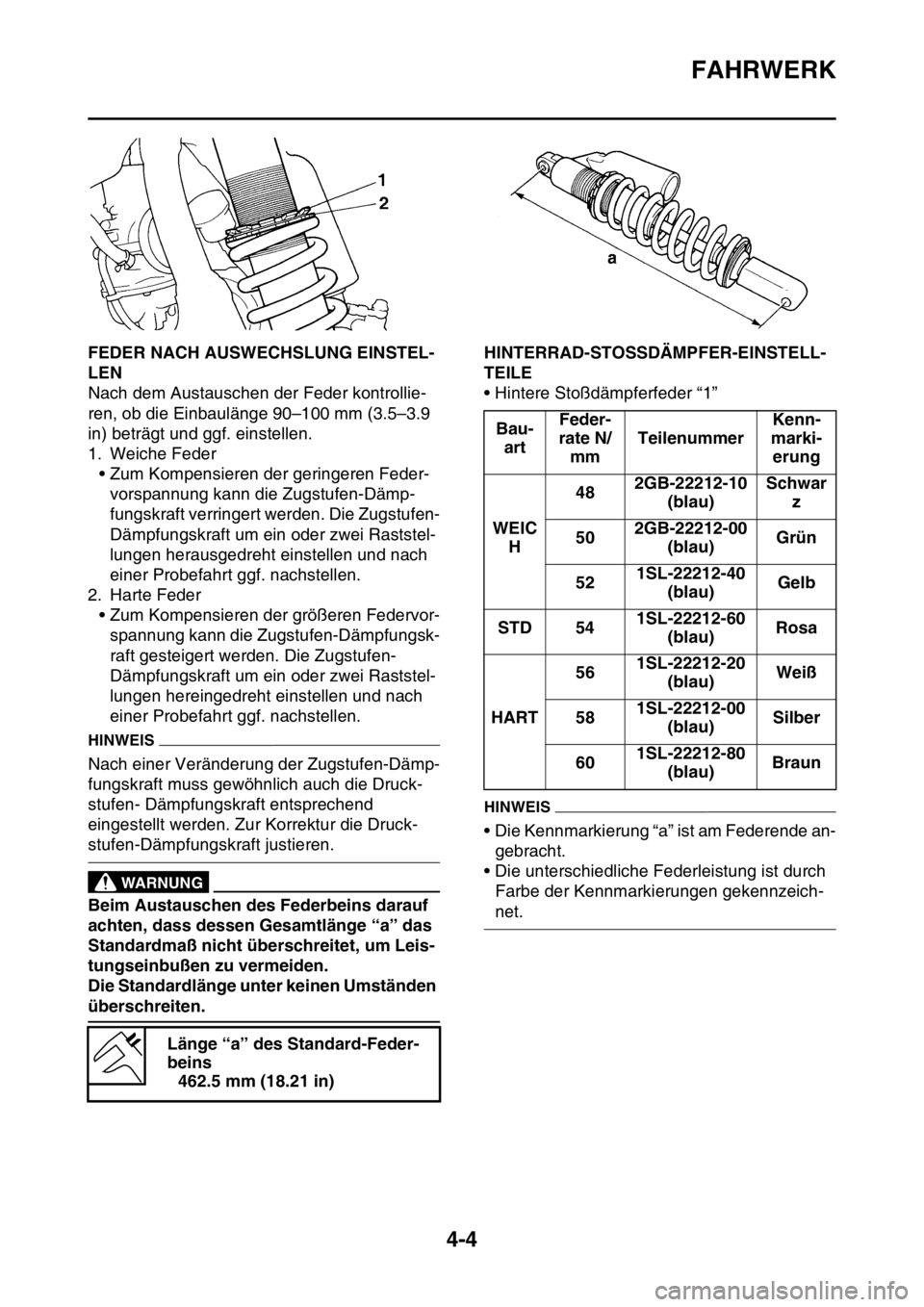

1. Das Motorrad so am Motor aufbocken, dass
das Hinterrad frei in der Luft schwebt und
dann den Abstand “a” zwischen der Mitte
der Hinterachse und der Hinterradabdeck-
ungs-Schraube messen.
2. Den Montageständer entfernen und mit auf-
sitzendem Fahrer erneut den Abstand “b”
zwischen der Mitte der Hinterachse und der
Hinterradabdeckungs-Schraube messen.
3. Die Kontermutter “1” lockern und die Einstel-
lung durch Drehung des Einstellers “2”
vornehmen, um die Standardzahl durch
Subtraktion der Länge “b” von der Länge “a”
zu erhalten.
HINWEIS
• Bei neuen sowie eingefahrenen Maschinen
kann die Einbaulänge sich verändern, wenn
die Feder allmählich ermüdet. Daher re-
gelmäßig nachprüfen.
• Wenn der Standardwert für die Einbaulänge
der Feder nicht mehr durch Einstellung er-
reichbar ist, muss die Feder erneuert werden. Bau-
artFeder-
rate N/
mmTeilenummerKenn-
marki-
erung
(Ker-
ben)
WEIC
H4.1 2GB-23141-A0 |||
4.2 2GB-23141-B0 ||||
4.3 2GB-23141-C0 |||||
STD 4.42GB-23141-30 —
2GB-23141-D0 |-|
HART4.5 2GB-23141-E0 |-||
4.6 33D-23141-30 |-|||
a
1
Standardwert
90–100 mm (3.5–3.9 in)

FAHRWERK
4-4
GAS2GB3148FEDER NACH AUSWECHSLUNG EINSTEL-
LEN
Nach dem Austauschen der Feder kontrollie-
ren, ob die Einbaulänge 90–100 mm (3.5–3.9
in) beträgt und ggf. einstellen.
1. Weiche Feder
• Zum Kompensieren der geringeren Feder-
vorspannung kann die Zugstufen-Dämp-
fungskraft verringert werden. Die Zugstufen-
Dämpfungskraft um ein oder zwei Raststel-
lungen herausgedreht einstellen und nach
einer Probefahrt ggf. nachstellen.
2. Harte Feder
• Zum Kompensieren der größeren Federvor-
spannung kann die Zugstufen-Dämpfungsk-
raft gesteigert werden. Die Zugstufen-
Dämpfungskraft um ein oder zwei Raststel-
lungen hereingedreht einstellen und nach
einer Probefahrt ggf. nachstellen.
HINWEIS
Nach einer Veränderung der Zugstufen-Dämp-
fungskraft muss gewöhnlich auch die Druck-
stufen- Dämpfungskraft entsprechend
eingestellt werden. Zur Korrektur die Druck-
stufen-Dämpfungskraft justieren.
EWA
WARNUNG
Beim Austauschen des Federbeins darauf
achten, dass dessen Gesamtlänge “a” das
Standardmaß nicht überschreitet, um Leis-
tungseinbußen zu vermeiden.
Die Standardlänge unter keinen Umständen
überschreiten.
GAS2GB3149HINTERRAD-STOSSDÄMPFER-EINSTELL-
TEILE
• Hintere Stoßdämpferfeder “1”
HINWEIS
• Die Kennmarkierung “a” ist am Federende an-
gebracht.
• Die unterschiedliche Federleistung ist durch
Farbe der Kennmarkierungen gekennzeich-
net.
Länge “a” des Standard-Feder-
beins
462.5 mm (18.21 in)
Bau-
artFeder-
rate N/
mmTeilenummerKenn-
marki-
erung
WEIC
H482GB-22212-10
(blau)Schwar
z
502GB-22212-00
(blau)Grün
521SL-22212-40
(blau)Gelb
STD 541SL-22212-60
(blau)Rosa
HART561SL-22212-20
(blau)Weiß
581SL-22212-00
(blau)Silber
601SL-22212-80
(blau)Braun

FAHRWERK
4-5
• Einstellbereich (Federvorspannung)
HINWEIS
Zur Einstellung der Federvorspannung siehe
“HINTERRAD-FEDERBEINE EINSTELLEN”
auf Seite 3-37.Maximal Minimal
Position, bei der die
Feder von ihrer ung-
espannten Länge
um 18 mm (0.71 in)
hineingedreht ist.Position, bei der die
Feder von ihrer ung-
espannten Länge
um 1.5 mm (0.06 in)
hineingedreht ist.

FAHRWERK
4-6
GAS2GB3150FEDERUNGSEINSTELLUNG (TELESKOPGABEL)
HINWEIS
• Treten bei der Standardeinstellung die in folgender Tabelle aufgefuhrten Symptome auf, die ent-
sprechenden Einstellungen ausfuhren.
• Vor der Einstellung sicherstellen, dass die Einbaulänge der Federbein-Feder 90–100 mm (3.5–3.9
in) beträgt.
SymptomAbschnitt
Kontrollieren Einstellen
Spru
ngGroß
er
Ab-
standMit-
tlerer
Ab-
standKlein-
er
Ab-
stand
Hart im gesam-
ten BereichDruckstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Gegenuhrzeiger-
sinn drehen, um die
Dämpfungskraft zu verringern.
Ölmenge Die Ölmenge um etwa 5–10
cm
3 (0.2–0.3 US oz, 0.2–0.4
Imp.oz) verringern.
Feder Weichere Feder einbauen.
Raue Bewe-
gung im gesa-
mten BereichStandrohr
GleitrohrAuf Verbiegung, Dellen, ande-
re sichtbare Schäden usw.
kontrollieren. Betroffene Teile
ggf. erneuern.
Gleitbuchse Für den Langzeitbetrieb er-
neuern.
Kolbenbuchse Für den Langzeitbetrieb er-
neuern.
Anzugsmo-
ment, untere
GabelbrückeVorschriftsmäßig festziehen.
Bewegung am
Anfang schwi-
erig.Zugstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Gegenuhrzeiger-
sinn drehen, um die
Dämpfungskraft zu verringern.
Dichtringe Dichtringwandung mit Schmi-
erfett bestreichen.
Weich im gesa-
mten Bereich,
schlägt durchDruckstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft
zu erhöhen.
Ölmenge Die Ölmenge um etwa 5–10
cm
3 (0.2–0.3 US oz, 0.2–0.4
Imp.oz) erhöhen.
Feder Härtere Feder einbauen.
Hart am Ende ÖlmengeDie Ölmenge um etwa 5 cm
3
(0.2 US oz, 0.2 Imp.oz) verrin-
gern.

FAHRWERK
4-7
GAS2GB3151FEDERUNGSEINSTELLUNG (HINTERRAD-STOSSDÄMPFER)
HINWEIS
• Treten bei der Standardeinstellung die in folgender Tabelle aufgefuhrten Symptome auf, die ent-
sprechenden Einstellungen ausfuhren.
• Die Zugstufen-Dämpfungskraft um je 2 Raststellungen verstellen.
• Die untere Druckstufen-Dämpfungskraft um je eine Raststellung verstellen.
• Die obere Druckstufen-Dämpfungskraft um je 1/6 Umdrehung verstellen.Weich am
Ende, schlägt
durchÖlmengeDie Ölmenge um etwa 5 cm
3
(0.2 US oz, 0.2 Imp.oz) er-
höhen.
Steif am AnfangDruckstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Gegenuhrzeiger-
sinn drehen, um die
Dämpfungskraft zu verringern.
Front niedrig,
neigt nach vornDruckstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft
zu erhöhen.
Zugstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Gegenuhrzeiger-
sinn drehen, um die
Dämpfungskraft zu verringern.
Ausgleich mit
HeckDie Einbaulänge auf 95–100
mm (3.7–3.9 in) einstellen, um
das Motorrad nach hinten zu
neigen.
Ölmenge Die Ölmenge um etwa 5 cm
3
(0.2 US oz, 0.2 Imp.oz) er-
höhen.
Front hoch,
neigt nach hint-
enDruckstufen-
Dämpfungsk-
raftDen Einsteller (ca. 2 Raststel-
lungen) im Gegenuhrzeiger-
sinn drehen, um die
Dämpfungskraft zu verringern.
Ausgleich mit
HeckDie Einbaulänge auf 90–95
mm (3.5–3.7 in) einstellen, um
das Motorrad nach vorn zu
neigen.
Feder Weichere Feder einbauen.
Ölmenge Die Ölmenge um etwa 5–10
cm
3 (0.2–0.3 US oz, 0.2–0.4
Imp.oz) verringern. SymptomAbschnitt
Kontrollieren Einstellen
Spru
ngGroß
er
Ab-
standMit-
tlerer
Ab-
standKlein-
er
Ab-
stand
