2015 TOYOTA LAND CRUISER Manual del propietario (in Spanish)

185
3
3-3. Ajuste de los asientos
Funcionamiento de los componentes
LC200_OM_OM60M98S_(ES)
Asientos traseros
■Asiento de la segunda filaPalanca de ajuste del ángulo del
respaldo
Palanca de ajuste de la posición
del asiento
■Asiento de la tercera fila (si el vehículo dispone de ello)
XAsientos de tipo transversal sin asiento central
Palanca de ajuste del ángulo del
respaldo
XAsientos de tipo transversal con asiento central
Palanca de ajuste del ángulo del
respaldo
Procedimiento de ajuste
1
2
1
1

1863-3. Ajuste de los asientos
LC200_OM_OM60M98S_(ES)
XAsiento de tipo longitudinal
Vehículos con tercera fila de asientos: Para acceder fácilmente a la tercera
fila de asientos, lleve a cabo de la sección “Abatimiento de la segunda fila
de asientos” ( →P. 187).
■Antes de abatir la segunda fila de asientos
Guarde las hebillas de los cintu-
rones de seguridad y baje los
reposacabezas hasta la posi-
ción más baja.
Pase los cinturones de seguri-
dad de los asientos laterales a
través de los soportes de los
cinturones y fije las lengüetas.
Así evitará que el cinturón de hom-
bro sufra daños.
Asegúrese de que los cinturones de
seguridad se han retirado de los
soportes antes de utilizarlos.
Abatimiento de la segunda fila de asientos y acceso a la tercera fila de
asientos
1
1
2

1873-3. Ajuste de los asientos
3
Funcionamiento de los componentes
LC200_OM_OM60M98S_(ES)
Vehículos con sistema de entre-
tenimiento para los asientos tra-
seros: Coloque la cubierta de la
pantalla del sistema de entrete-
nimiento para los asientos trase-
ros.
■Abatimiento de la segunda fila de asientosPliegue el respaldo tirando de la
palanca de ajuste del ángulo del
respaldo y haga voltear el con-
junto del asiento hacia arriba y
hacia delante.
Enganche la correa de sujeción
al asidero y fije el asiento
tirando del extremo de la correa
que queda libre.
Cuando vuelva a colocar el asiento
de la segunda fila en su posición
original, recoja la correa de suje-
ción.
3
1
2

1883-3. Ajuste de los asientos
LC200_OM_OM60M98S_(ES)
Quite las cubiertas de los gan-
chos de los asientos situadas en
la parte posterior del cojín del
asiento y colóquelas en los gan-
chos.
Cuando vuelva a colocar la
segunda fila de asientos en su posi-
ción original, extraiga del piso las
cubiertas de los ganchos de los
asientos y colóquelas en la parte
trasera del cojín del asiento.
■
Antes de plegar la tercera fila de asientos Guarde las hebillas de los cintu-
rones de seguridad.
Haga descender los reposaca-
bezas exteriores hasta su posi-
ción más baja.
(Solo tipo B: →P. 199)
Con asiento central: Guarde el reposacabezas central en el respaldo.
( → P. 201)
3
Plegado de la tercera fila de asientos (vehículos con asientos de tipo
transversal)
1
XSin asiento centralXCon asiento central
2
3

1893-3. Ajuste de los asientos
3
Funcionamiento de los componentes
LC200_OM_OM60M98S_(ES)
Pase los cinturones exteriores a
través de los soportes de los
cinturones de seguridad y fije
las lengüetas.
Así evitará que el cinturón de hom-
bro sufra daños.
Asegúrese de que los cinturones de
seguridad se han retirado de los
soportes antes de utilizarlos.
Con asiento central: Guarde las lengüetas del cinturón de seguridad del
asiento central en la funda del techo. (→P. 3 8 )
■Plegado de la tercera fila de asientos
Pliegue hacia abajo los reposa-
cabezas a la vez que tira de las
palancas de ajuste del ángulo
del reposacabezas.
(Solo tipo A: →P. 199)
Presione las palancas de ajuste
del ángulo del respaldo y plie-
gue los respaldos de la tercera
fila de asientos.
Tire de las palancas de desblo-
queo de las patas del asiento.
El asiento se elevará y el percutor
del respaldo se levantará automáti-
camente.
Antes de elevarlo, asegúrese de
que la manilla de la parte trasera del
respaldo está bien sujeta.
4
5
1
2
3

1903-3. Ajuste de los asientos
LC200_OM_OM60M98S_(ES)
Fije los asientos con los percu-
tores.
Quite las cubiertas de los gan-
chos de los asientos situadas en
la parte posterior del cojín del
asiento y colóquelas en los gan-
chos.
■Para volver a colocar la tercera fila de asientos en su posición origi-
nalSaque las cubiertas de los gan-
chos de los asientos del piso y
colóquelas en la parte trasera
del cojín del asiento.
Desbloquee los asientos tirando
de las palancas de desbloqueo
del asiento plegado y baje los
asientos hasta su posición origi-
nal.
4
5
1
2

1913-3. Ajuste de los asientos
3
Funcionamiento de los componentes
LC200_OM_OM60M98S_(ES)
Fije los asientos con los percu-
tores.
Tire del asa y levante los respal-
dos.
Después de usarla, vuelva a colocar
el asa bien sujeta en su posición ori-
ginal.
Levante los reposacabezas.
(Solo tipo A)
3
4
5

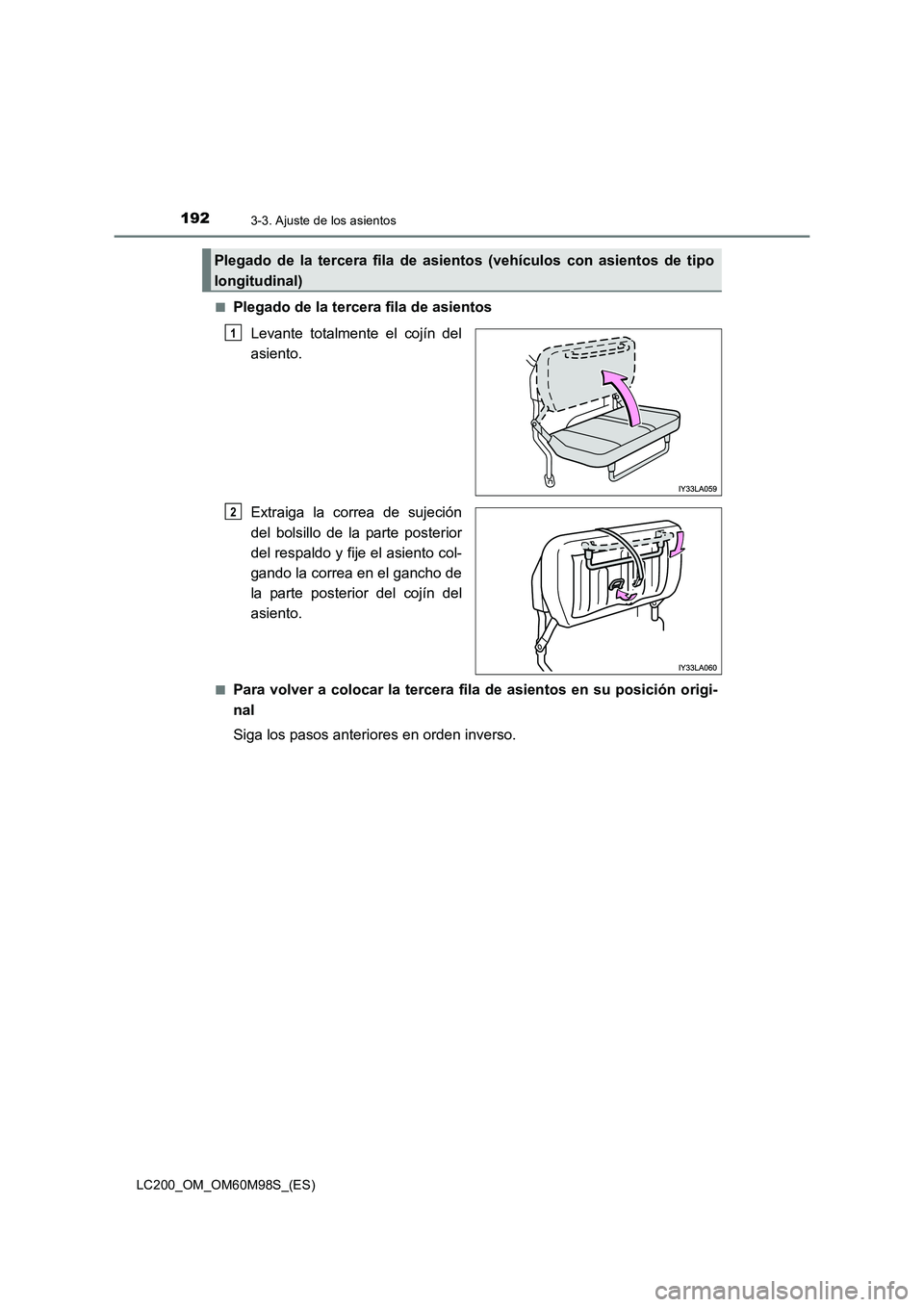

1923-3. Ajuste de los asientos
LC200_OM_OM60M98S_(ES)■
Plegado de la tercera fila de asientos
Levante totalmente el cojín del
asiento.
Extraiga la correa de sujeción
del bolsillo de la parte posterior
del respaldo y fije el asiento col-
gando la correa en el gancho de
la parte posterior del cojín del
asiento.
■Para volver a colocar la tercera fila de asientos en su posición origi-
nal
Siga los pasos anteriores en orden inverso.
Plegado de la tercera fila de asientos (vehículos con asientos de tipo
longitudinal)
1
2
