2015 TOYOTA LAND CRUISER Manual del propietario (in Spanish)

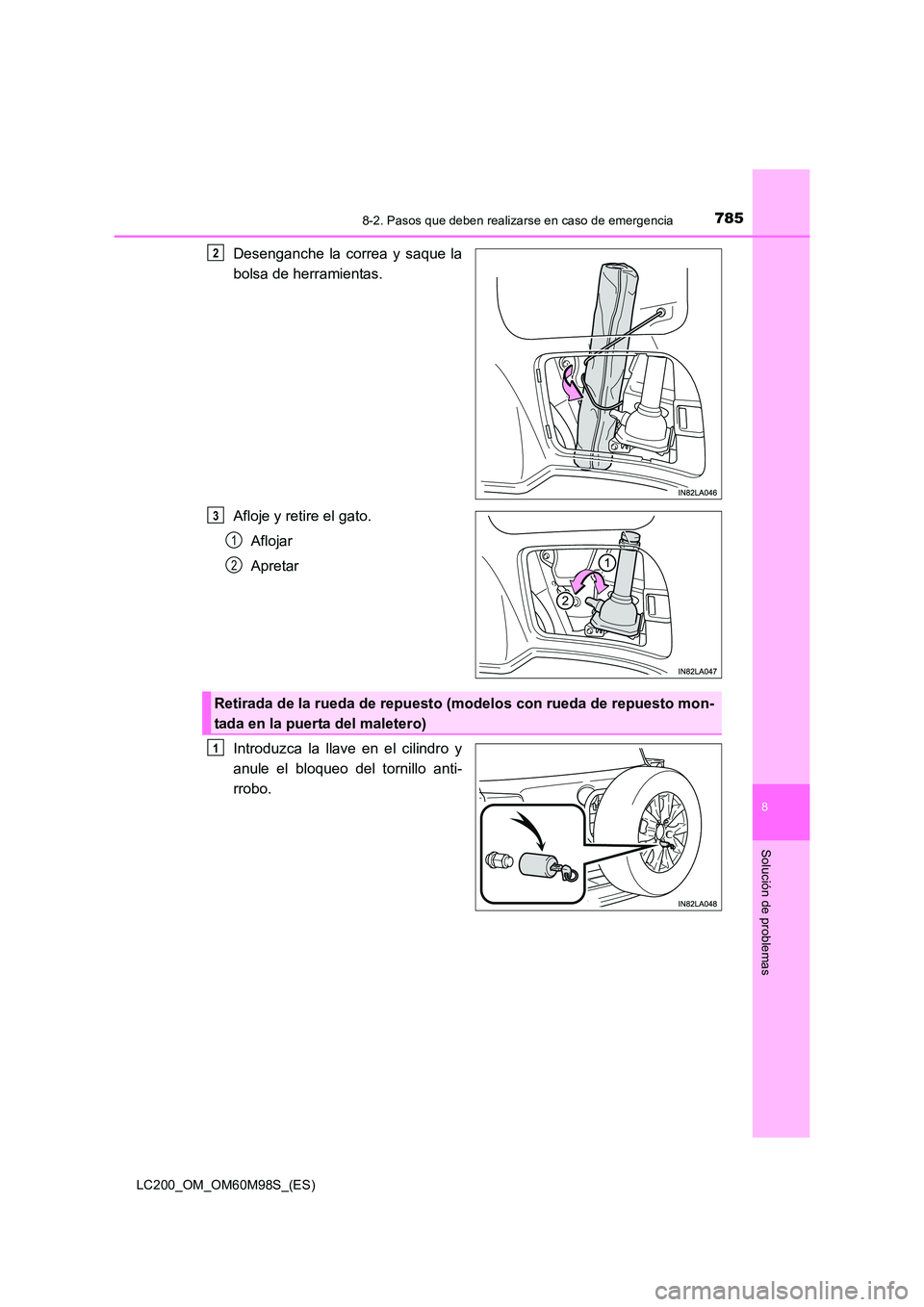

7858-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
8
Solución de problemas
Desenganche la correa y saque la
bolsa de herramientas.
Afloje y retire el gato.Aflojar
Apretar
Introduzca la llave en el cilindro y
anule el bloqueo del tornillo anti-
rrobo.2
3
1
2
Retirada de la rueda de repuesto (modelos con rueda de repuesto mon-
tada en la puerta del maletero)
1

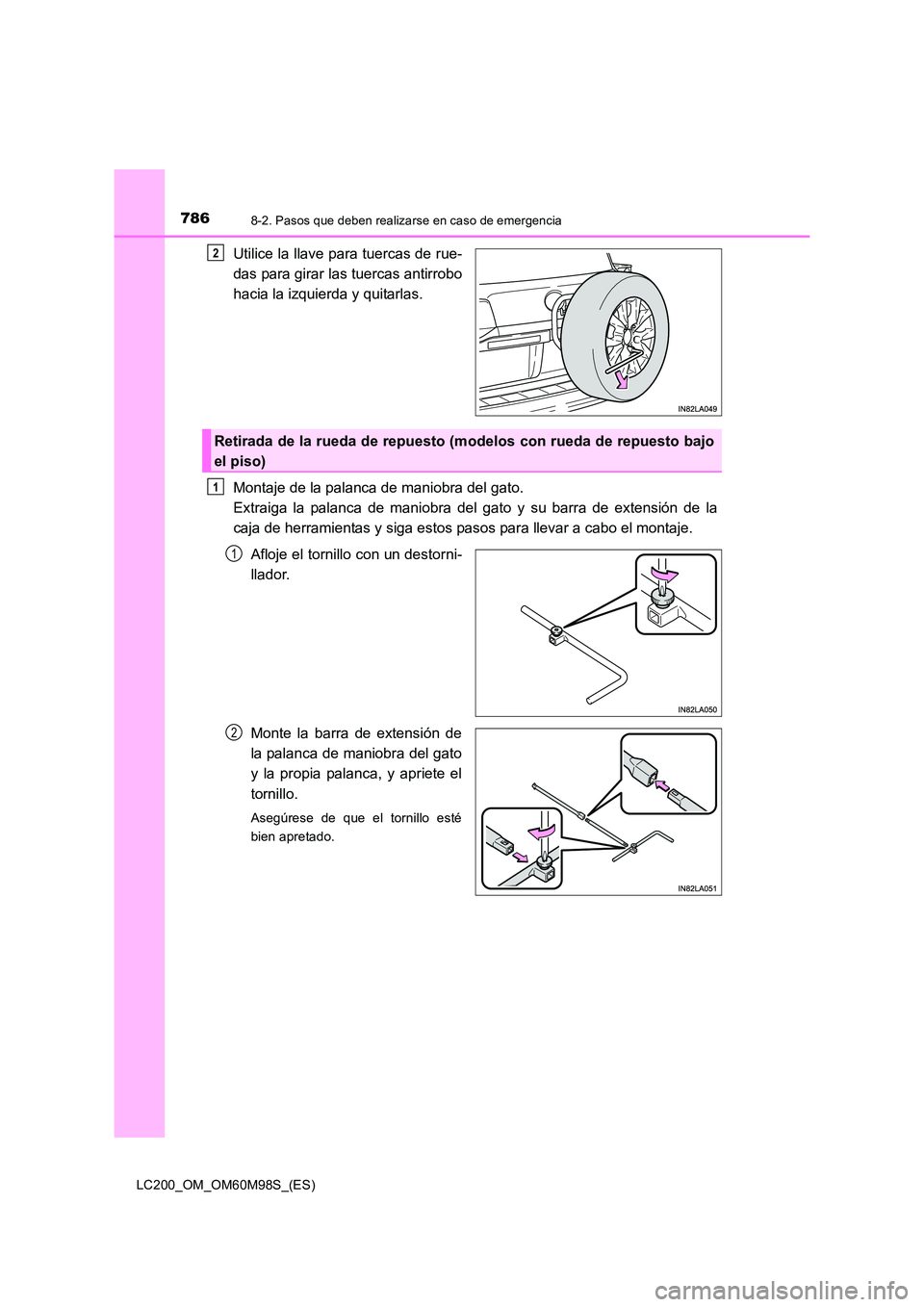

7868-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
Utilice la llave para tuercas de rue-
das para girar las tuercas antirrobo
hacia la izquierda y quitarlas.
Montaje de la palanca de maniobra del gato.
Extraiga la palanca de maniobra del gato y su barra de extensión de la
caja de herramientas y siga estos pasos para llevar a cabo el montaje.Afloje el tornillo con un destorni-
llador.
Monte la barra de extensión de
la palanca de maniobra del gato
y la propia palanca, y apriete el
tornillo.
Asegúrese de que el tornillo esté
bien apretado.
2
Retirada de la rueda de repuesto (modelos con rueda de repuesto bajo
el piso)
1
1
2

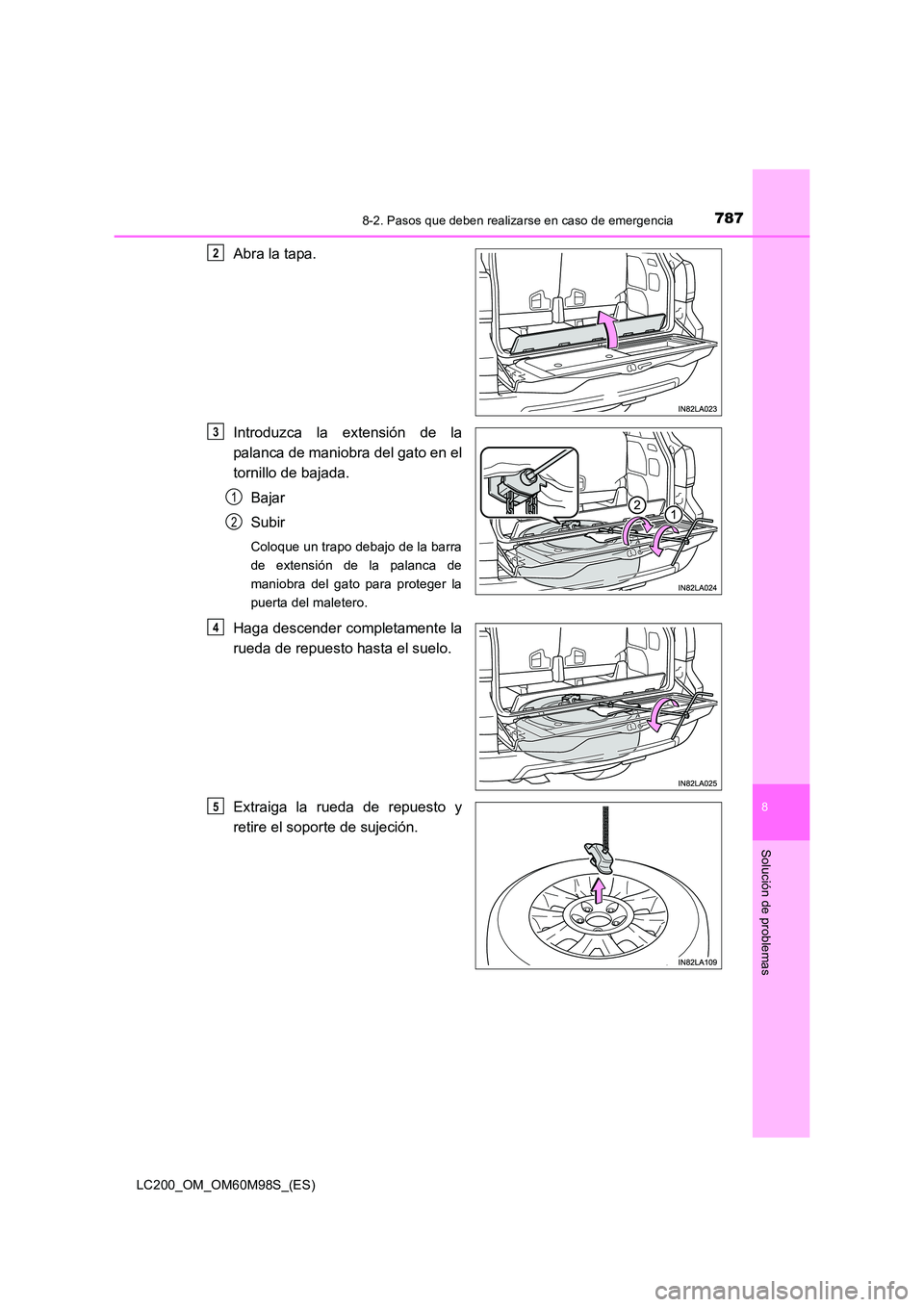

7878-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
8
Solución de problemas
Abra la tapa.
Introduzca la extensión de la
palanca de maniobra del gato en el
tornillo de bajada.Bajar
Subir
Coloque un trapo debajo de la barra
de extensión de la palanca de
maniobra del gato para proteger la
puerta del maletero.
Haga descender completamente la
rueda de repuesto hasta el suelo.
Extraiga la rueda de repuesto y
retire el soporte de sujeción.
2
3
1
2
4
5

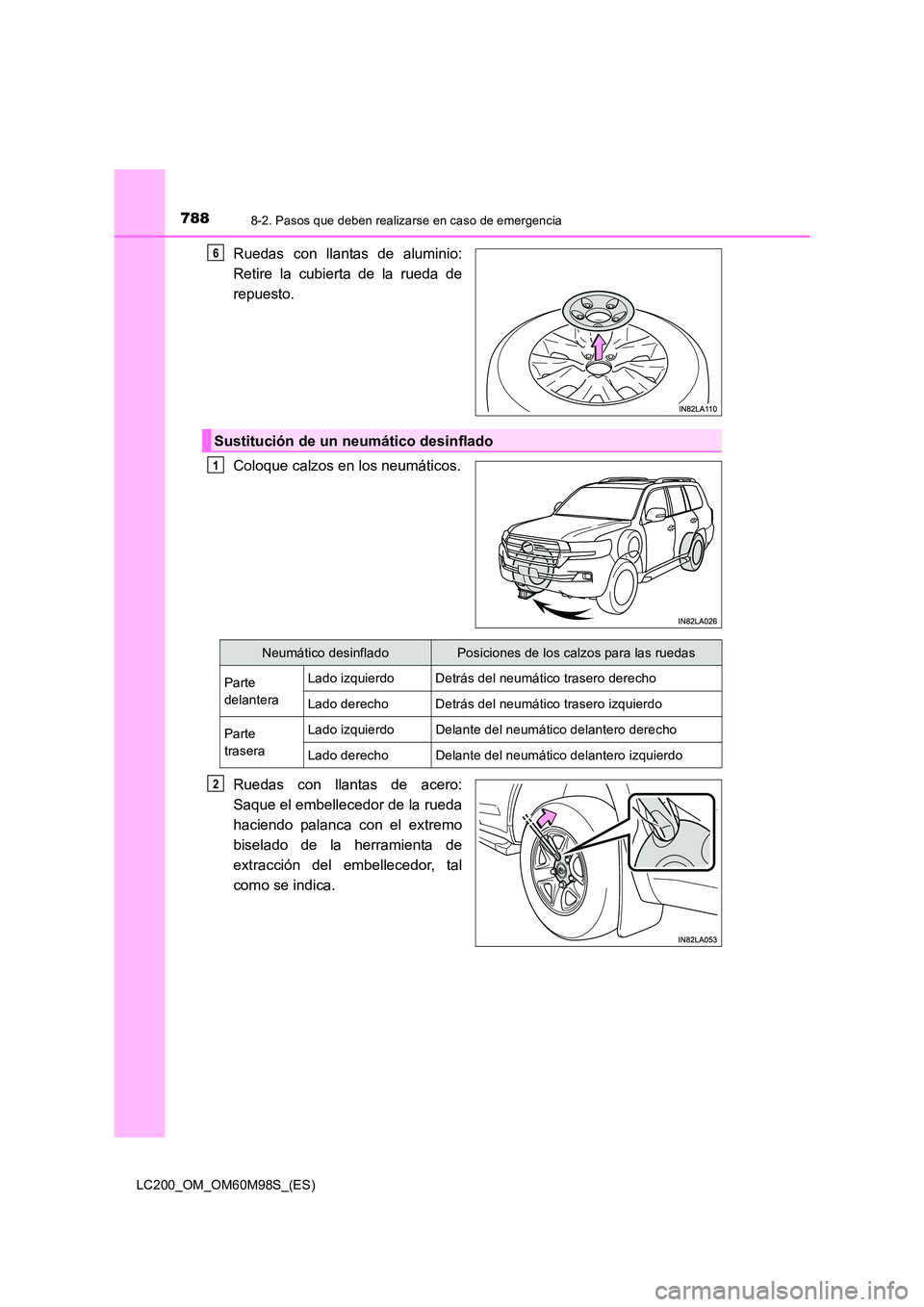

7888-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
Ruedas con llantas de aluminio:
Retire la cubierta de la rueda de
repuesto.
Coloque calzos en los neumáticos.
Ruedas con llantas de acero:
Saque el embellecedor de la rueda
haciendo palanca con el extremo
biselado de la herramienta de
extracción del embellecedor, tal
como se indica.6
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera Lado izquierdo Detrás del neumático trasero derecho
Lado derecho Detrás del neumático trasero izquierdo
Parte
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2

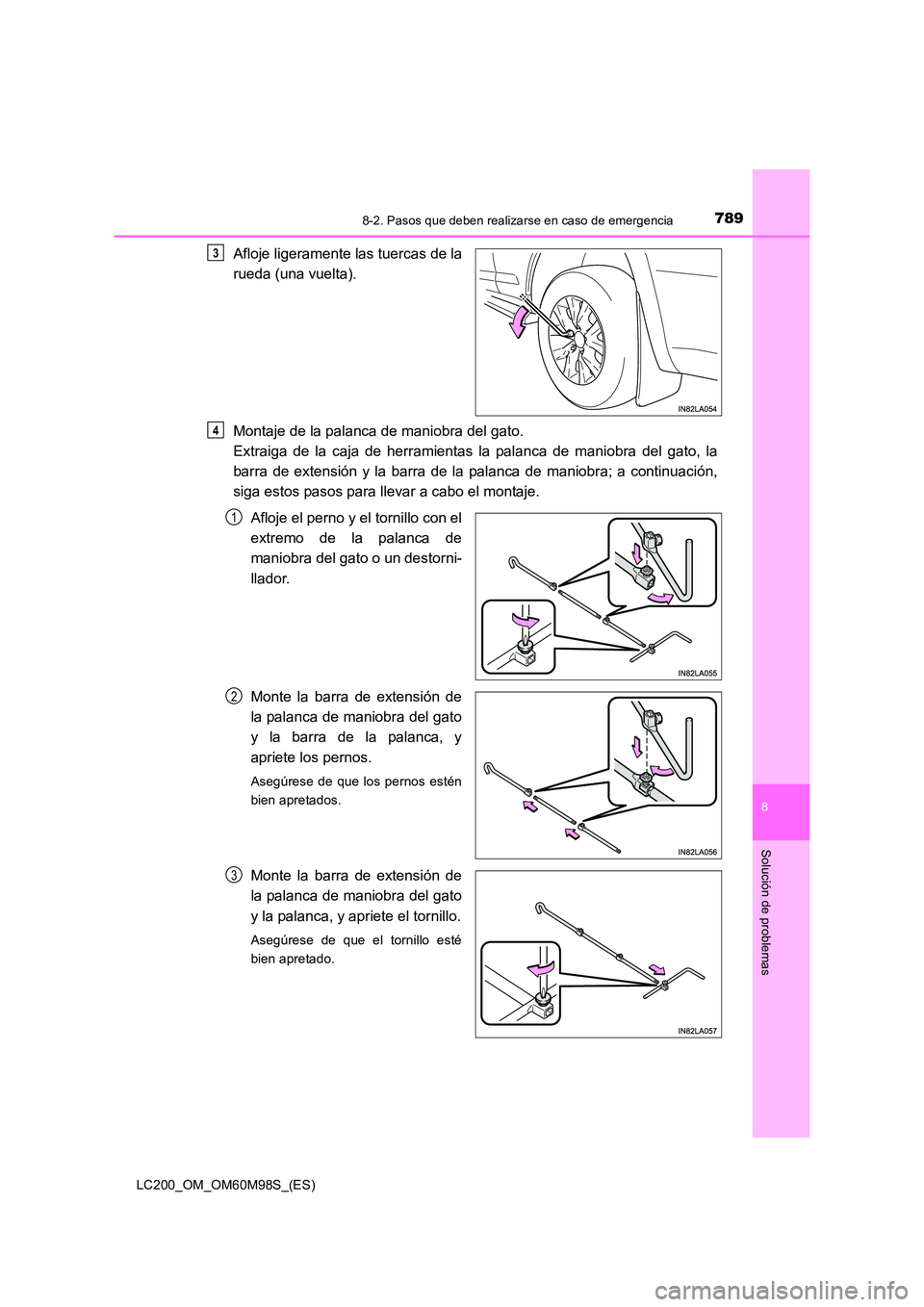

7898-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
8
Solución de problemas
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Montaje de la palanca de maniobra del gato.
Extraiga de la caja de herramientas la palanca de maniobra del gato, la
barra de extensión y la barra de la palanca de maniobra; a continuación,
siga estos pasos para llevar a cabo el montaje.
Afloje el perno y el tornillo con el
extremo de la palanca de
maniobra del gato o un destorni-
llador.
Monte la barra de extensión de
la palanca de maniobra del gato
y la barra de la palanca, y
apriete los pernos.
Asegúrese de que los pernos estén
bien apretados.
Monte la barra de extensión de
la palanca de maniobra del gato
y la palanca, y apriete el tornillo.
Asegúrese de que el tornillo esté
bien apretado.
3
4
1
2
3

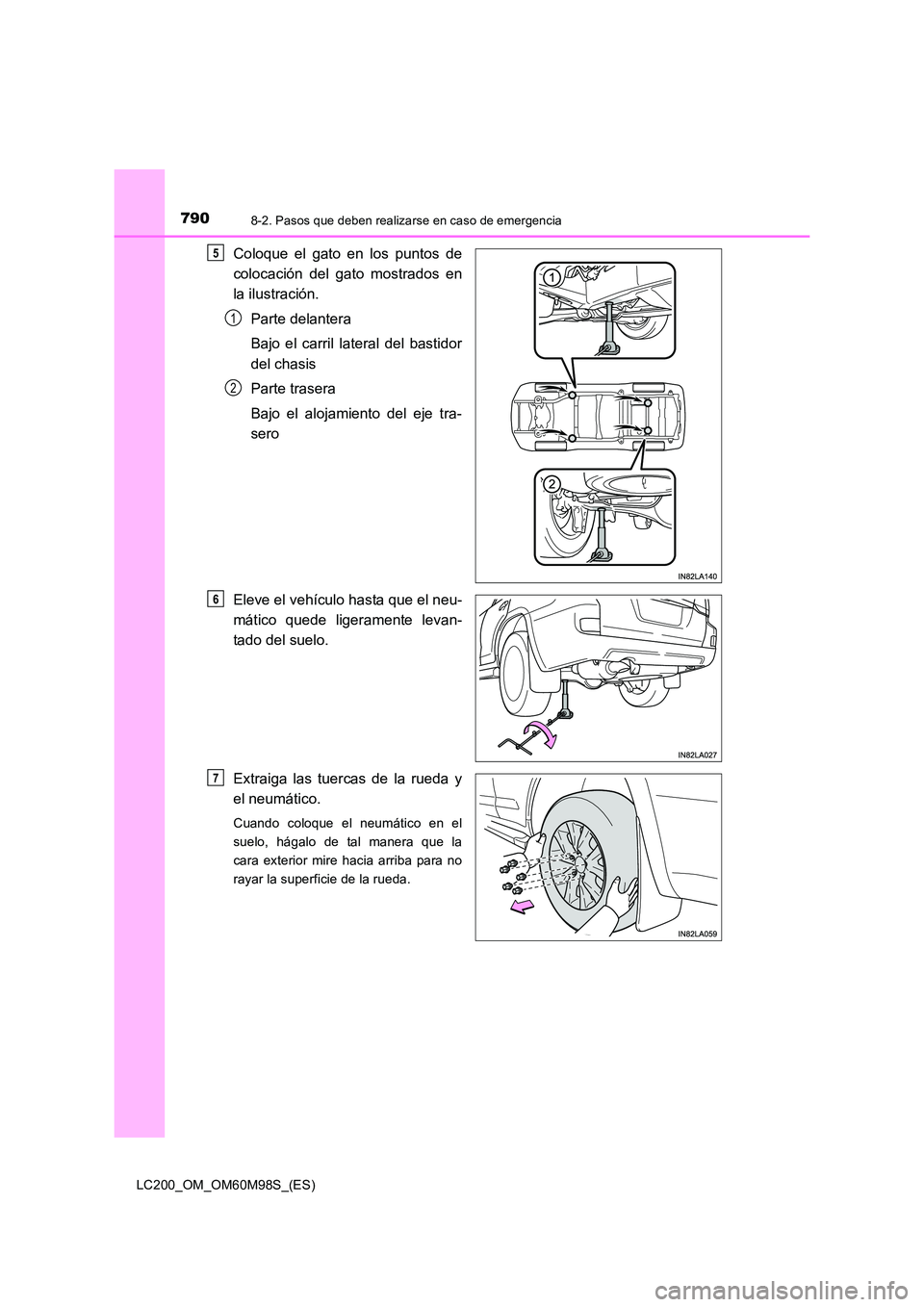

7908-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
Coloque el gato en los puntos de
colocación del gato mostrados en
la ilustración.Parte delantera
Bajo el carril lateral del bastidor
del chasis
Parte trasera
Bajo el alojamiento del eje tra-
sero
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
5
1
2
6
7

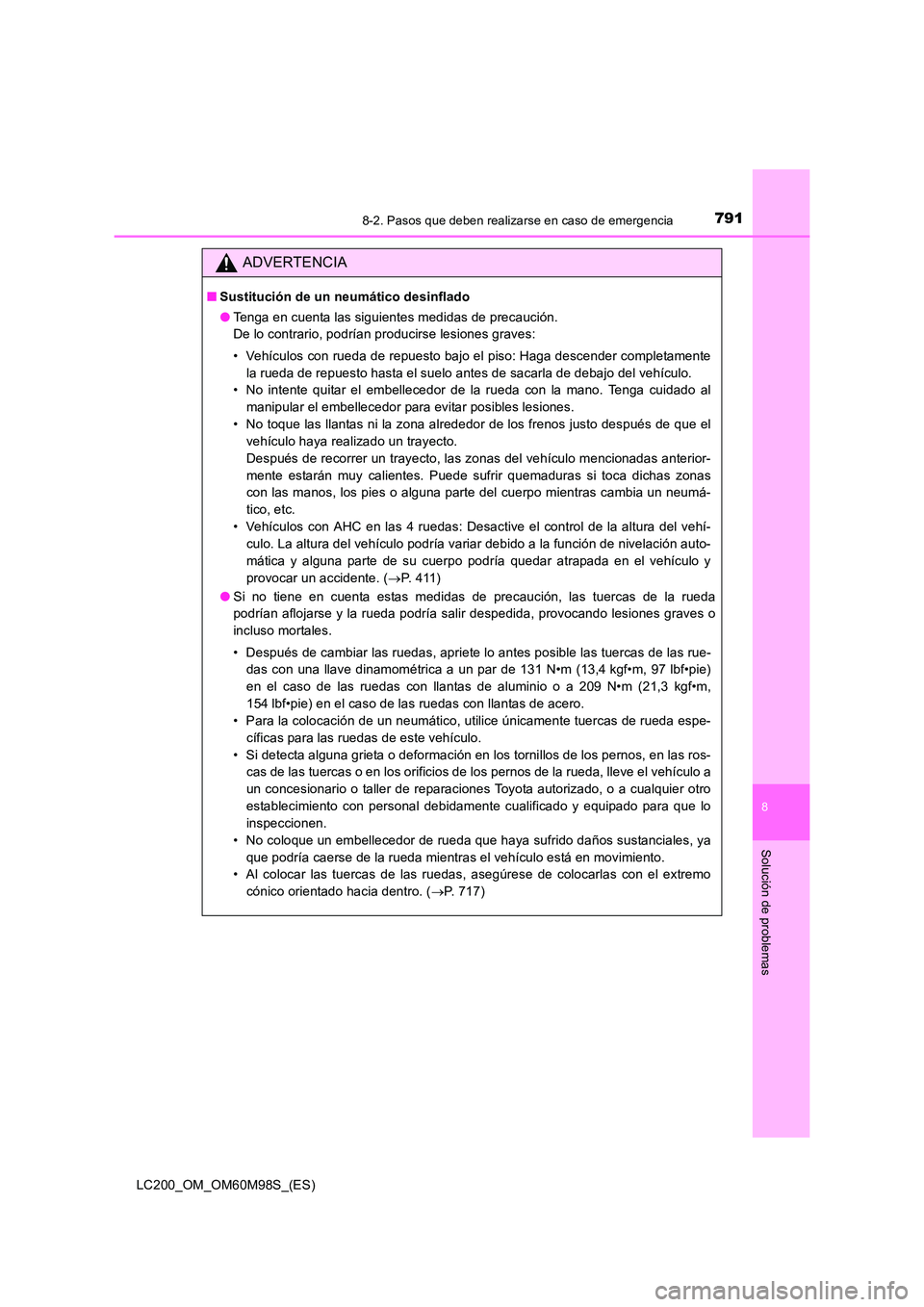

7918-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
8
Solución de problemas
ADVERTENCIA
■Sustitución de un neumático desinflado
●Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves:
• Vehículos con rueda de repuesto bajo el piso: Haga descender completamente
la rueda de repuesto hasta el suelo antes de sacarla de debajo del vehículo.
• No intente quitar el embellecedor de la rueda con la mano. Tenga cuidado al
manipular el embellecedor para evitar posibles lesiones.
• No toque las llantas ni la zona alrededor de los frenos justo después de que el vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas
con las manos, los pies o alguna parte del cuerpo mientras cambia un neumá-
tico, etc.
• Vehículos con AHC en las 4 ruedas: Desactive el control de la altura del vehí- culo. La altura del vehículo podría variar debido a la función de nivelación auto-
mática y alguna parte de su cuerpo podría quedar atrapada en el vehículo y
provocar un accidente. ( →P. 411)
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete lo antes posible las tuercas de las rue-
das con una llave dinamométrica a un par de 131 N•m (13,4 kgf•m, 97 lbf•pie)
en el caso de las ruedas con llantas de aluminio o a 209 N•m (21,3 kgf•m,
154 lbf•pie) en el caso de las ruedas con llantas de acero.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los tornillos de los pernos, en las ros- cas de las tuercas o en los orificios de los pernos de la rueda, lleve el vehículo a
un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado para que lo
inspeccionen.
• No coloque un embellecedor de rueda que haya sufrido daños sustanciales, ya que podría caerse de la rueda mientras el vehículo está en movimiento.
• Al colocar las tuercas de las ruedas, asegúrese de colocarlas con el extremo
cónico orientado hacia dentro. ( →P. 717)

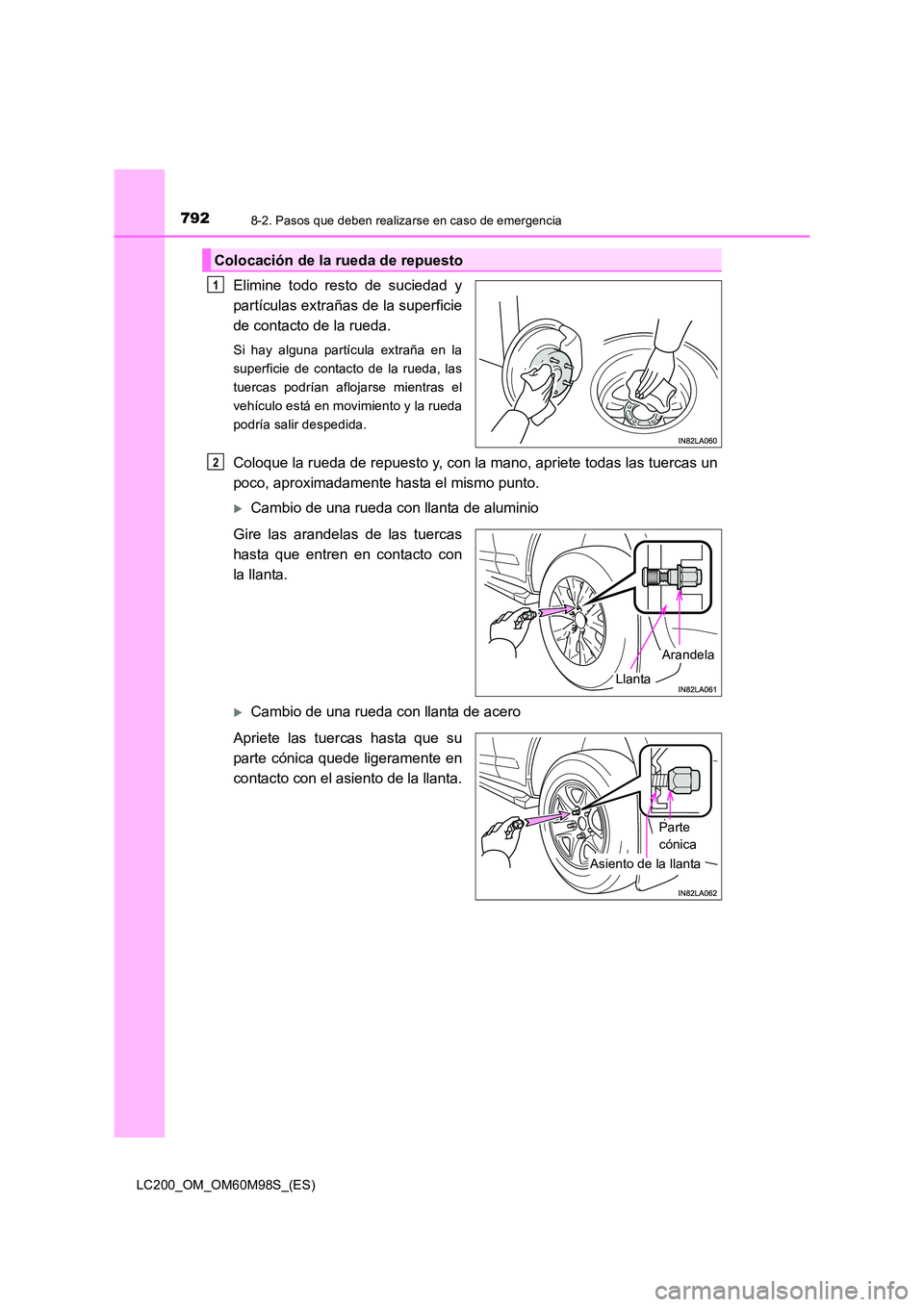

7928-2. Pasos que deben realizarse en caso de emergencia
LC200_OM_OM60M98S_(ES)
Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas podrían aflojarse mientras el
vehículo está en movimiento y la rueda
podría salir despedida.
Coloque la rueda de repuesto y, con la mano, apriete todas las tuercas un
poco, aproximadamente hasta el mismo punto.
XCambio de una rueda con llanta de aluminio
Gire las arandelas de las tuercas
hasta que entren en contacto con
la llanta.
XCambio de una rueda con llanta de acero
Apriete las tuercas hasta que su
parte cónica quede ligeramente en
contacto con el asiento de la llanta.
Colocación de la rueda de repuesto
1
2
Arandela
Llanta
Asiento de la llanta
Parte
cónica
