2015 MAZDA MODEL 3 HATCHBACK Kezelési útmutató (in Hungarian)

6-57
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lév
 foglalatából.
7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Oldalsó irányjelz
k, féklámpa
(LED-es), hátsó lámpa (LED-es), hátsó
lámpa (csomagtérajtó/csomagtérfedél
fel
li oldal)* pótféklámpa
A munkafolyamat összetettsége és
nehézsége miatt a LED izzókat
szakm
&helyben kell cserélni; mi
valamelyik hivatalos Mazda
márkaszervizt javasoljuk.Hátsó irányjelz
k, féklámpa/hátsó
lámpa (izzós kivitel)
Saloon
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a m
&anyag rögzít
k
közepét, majd vegye ki a rögzít
ket.
3. Távolítsa el a csomagtér
hátulsó kárpitját.
4. Húzza meg a m
&anyag rögzít
k
közepét, majd vegye ki a rögzít
ket.
5. Fejtse le a csomagtér oldalsó kárpitját.
6. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
MEGJEGYZÉS
A LED izzó nem cserélhet
, mert bele
van építve az egységbe. Az egységet
cserélje ki.
BeszerelésKiszerelés
Kiszerelés
Beszerelés
*Egyes modelleken.

6-58
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
7. Vegye ki az izzót a foglalatból.
Hátsó irányjelz
k
Féklámpa/hátsó lámpa (izzós kivitel)
8. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.Hatchback
(Bal oldal)
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki
van kapcsolva.
2. Vegye le a fedelet.
3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.
Hátsó irányjelz
k

6-59
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
Féklámpa/hátsó lámpa (izzós kivitel)
5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
6. Illessze be a fedél füleit, és
helyezze vissza a fedelet.(Jobb oldal)
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki
van kapcsolva.
2. Forgassa el a gombot, és távolítsa el
a burkolatot.
3. Csavarja a szárnyas csavart és az emel

csavarját az óramutató járásával
ellentétes irányban.
4. Vegye el
 az emel
t.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot
az izzóval.
MEGJEGYZÉS
Ellen
rizze a burkolatok megfelel

rögzítettségét.
Fülek

6-60
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6. Vegye ki az izzót a foglalatból.
Hátsó irányjelz
k
Féklámpa/hátsó lámpa (izzós kivitel)
7. Szerelje be az új izzót.
8. Helyezze be a szárnyas csavart az
emel
be úgy, hogy az emel
 csavarja
lefele nézzen, és az óramutató járásával
megegyez
en forgatva ideiglenesen
húzza meg a szárnyas csavart.9. Forgassa az emel
 csavarját a képen
látható irányba.
10. Forgassa el teljesen a szárnyas
csavart, hogy biztosítsa az emel
t.
11. Szerelje fel a fedelet, fordított
sorrendben követve az eltávolításánál
alkalmazott eljárást.
12. Illessze be a fedél füleit, és helyezze
vissza a fedelet.
MEGJEGYZÉS
Ha az emel
 nincs teljesen beszorítva,
vezetés közben zöröghet. Ügyeljen
arra, hogy az emel
 csavarja kell
en
meg legyen húzva!
Fülek

6-61
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
Tolatólámpa (Saloon), tolatólámpa/
hátsó ködlámpa (Hatchback)*
Saloon
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki
van kapcsolva.
2. Húzza meg a m
&anyag rögzít
k
közepét, majd vegye ki a rögzít
ket.
3. Fejtse le a csomagtérajtó kárpitját.4. Válassza le az izzóról az elektromos
csatlakozót úgy, hogy az ujjával
benyomja a rajta lév
 fület, majd
kihúzza a csatlakozót.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot
az izzóval.
6. Vegye ki az izzót a foglalatból.
7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
MEGJEGYZÉS
Ellen
rizze a burkolatok megfelel

rögzítettségét.
Kiszerelés
Beszerelés
*Egyes modelleken.

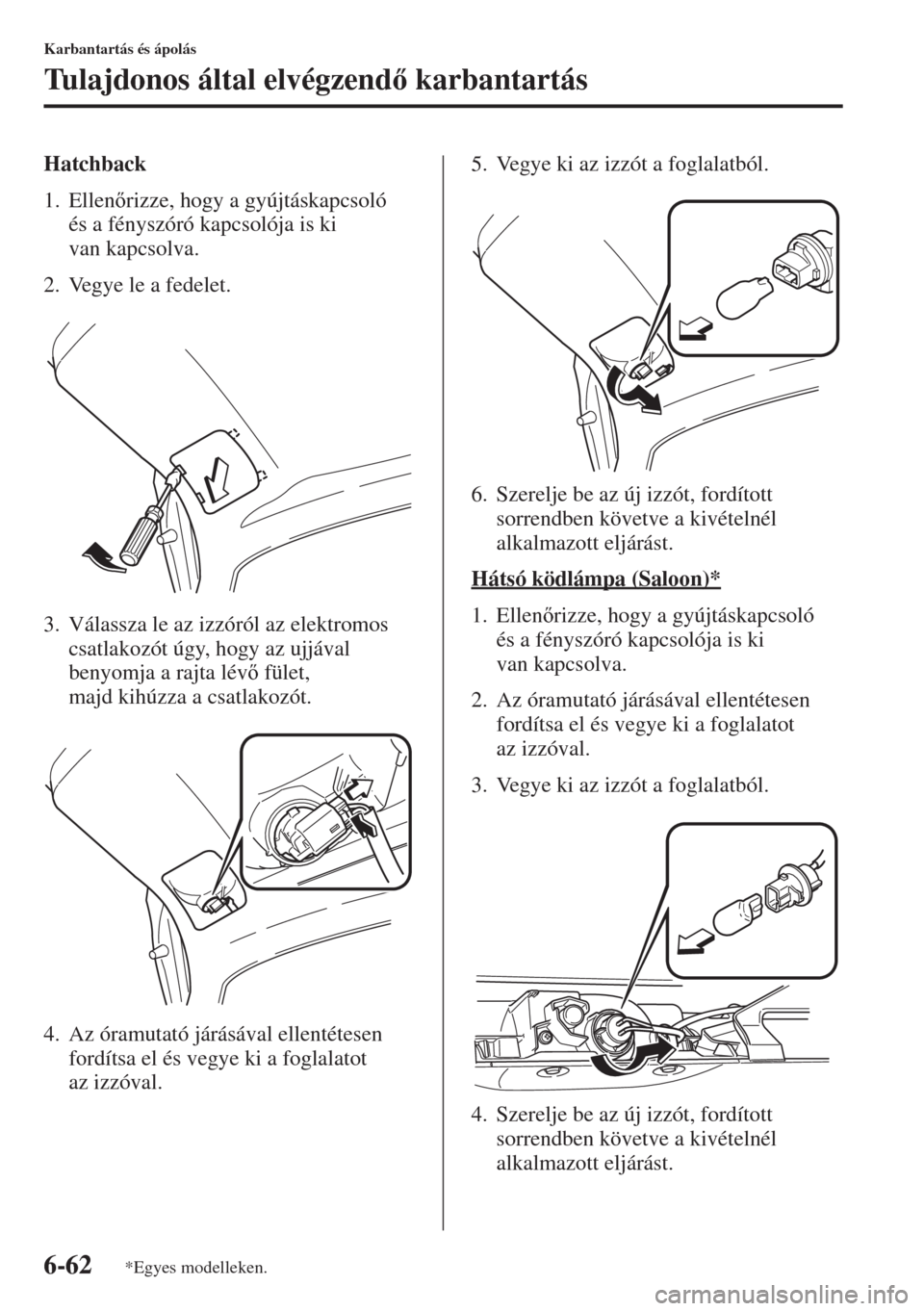

6-62
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
Hatchback
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki
van kapcsolva.
2. Vegye le a fedelet.
3. Válassza le az izzóról az elektromos
csatlakozót úgy, hogy az ujjával
benyomja a rajta lév
 fület,
majd kihúzza a csatlakozót.
4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot
az izzóval.5. Vegye ki az izzót a foglalatból.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Hátsó ködlámpa (Saloon)*
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki
van kapcsolva.
2. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot
az izzóval.
3. Vegye ki az izzót a foglalatból.
4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
*Egyes modelleken.

6-63
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
Rendszámtábla-megvilágítás
Saloon
1. Ellen
rizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki
van kapcsolva.
2. Húzza meg a m
&anyag rögzít
k
közepét, majd vegye ki a rögzít
ket.
3. Fejtse le a csomagtérajtó kárpitját.
4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot
az izzóval.
5. Vegye ki az izzót a foglalatból.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.Hatchback
1. Ellen
rizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Tekerjen egy lapos csavarhúzót puha
rongyba, hogy a fényszórólencse ne
sérüljön, majd a lapos fej
&
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
3. Húzza ki az izzót.
4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Kiszerelés
Beszerelés

6-64
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
tBels
 izzók cseréje
Mennyezeti lámpák (els
)/térképolvasó
lámpák*, mennyezeti lámpák (elöl)*,
mennyezeti lámpák (hátul)*,
piperetükör világítása*
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fej
&
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Húzza ki az izzót.
Mennyezeti lámpák (elöl)
térképolvasó lámpák*Mennyezeti lámpák (elöl)*
Mennyezeti lámpák (hátul)*
Piperetükör világítása*
3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Széle
Széle
*Egyes modelleken.
