2014 TOYOTA RAV4 Návod na použití (in Czech)

5856-3. Údržba svépomocí
6
Údržba a pé
če
RAV4_OM_OM42A21CZ_(EE)
18ACC7,5
Napájecí zásuvky, audiosystém, vnější
zp ětná zrcátka, hlavní jednotka ECU,
ECU systému Stop & Start, hodiny, senzor
elektrického proudu
19PA N E L7,5
Spína č přídavného topení, spínač VSC
OFF, p řístrojová deska (indikátory a vý-
stražné kontrolky), hlavní spína č BSM,
spína č stálého pohonu všech kol, spínač
odmrazova če stěračů čelního skla, spínač
DAC, systém vícebodového vst řikování
paliva/systém sekven čního vícebodové-
ho vst řikování paliva, ECU parkovacího
asistenta, spína če vyhřívání sedadel,
ovlada č manuálního nastavení sklonu
sv ětlometů, napájecí zásuvky, spínače
elektricky ovládaných zadních dve ří, spí-
na če systému klimatizace, spínač odml-
žování zadního okna, audiosystém,
spína č zrušení systému Stop & Start,
osv ětlení držáku nápojů, spínače na vo-
lantu, spína č modulu řidiče
20TA I L10
Přední obrysová světla, koncová světla,
p řední mlhová světla, zadní mlhová svět-
la, osv ětlení registrační značky
21EPS-IG5Elektrický posilovač řízení
22ECU-IG NO.110
ECU systému AWD s dynamickým říze-
ním kroutícího momentu, senzor řízení,
ECU automatického systému nastavení
sklonu sv ětlometů, přístrojová deska (in-
dikátory a výstražné kontrolky), spína č řa-
zení
23ECU-IG NO.25
Hlavní jednotka ECU, bezdrátové dálkové
ovládání, ECU systému zámku řazení,
systém bezklí čového nastupování a star-
tování, senzor deš ťě, ECU střešního
okna, audiosystém, ECU elektricky ovlá-
daných zadních dve ří, výstražný systém
tlaku pneumatik, systém LDA
24HTR-IG7,5
ECU systému klimatizace, spína če systé-
mu klimatizace, spína č odmlžování zadní-
ho okna, spína č přídavného topení
25S-HTR LH10Vyhřívání levého sedadla
PojistkaAmpérObvod

5866-3. Údržba svépomocí
RAV4_OM_OM42A21CZ_(EE)
26S-HTR RH10Vyhřívání pravého sedadla
27IGN7,5
C/OPN, palivové čerpadlo, systém ví-
cebodového vst řikování paliva/systém
sekven čního vícebodového vstřikování
paliva, brzdová sv ětla, ECU systému
zámku řazení, ECU automatické převo-
dovky
28A/B7,5ECU systému SRS airbag ů
29METER5Přístroje a ukazatelé
30ECU-IG NO.37,5
Alternátor, ostřikovač světlometů, ECU
st ěračů čelního skla se senzorem deště,
ECU protiblokovacího brzdového systé-
mu/ řízení stability vozidla, brzdová světla,
FAN NO. 1, FAN NO.2, FAN NO.3, HTR,
PTC, DEF, DEICER, spína č odmrazovače
st ěračů čelního skla
PojistkaAmpérObvod

5876-3. Údržba svépomocí
6
Údržba a pé
če
RAV4_OM_OM42A21CZ_(EE)

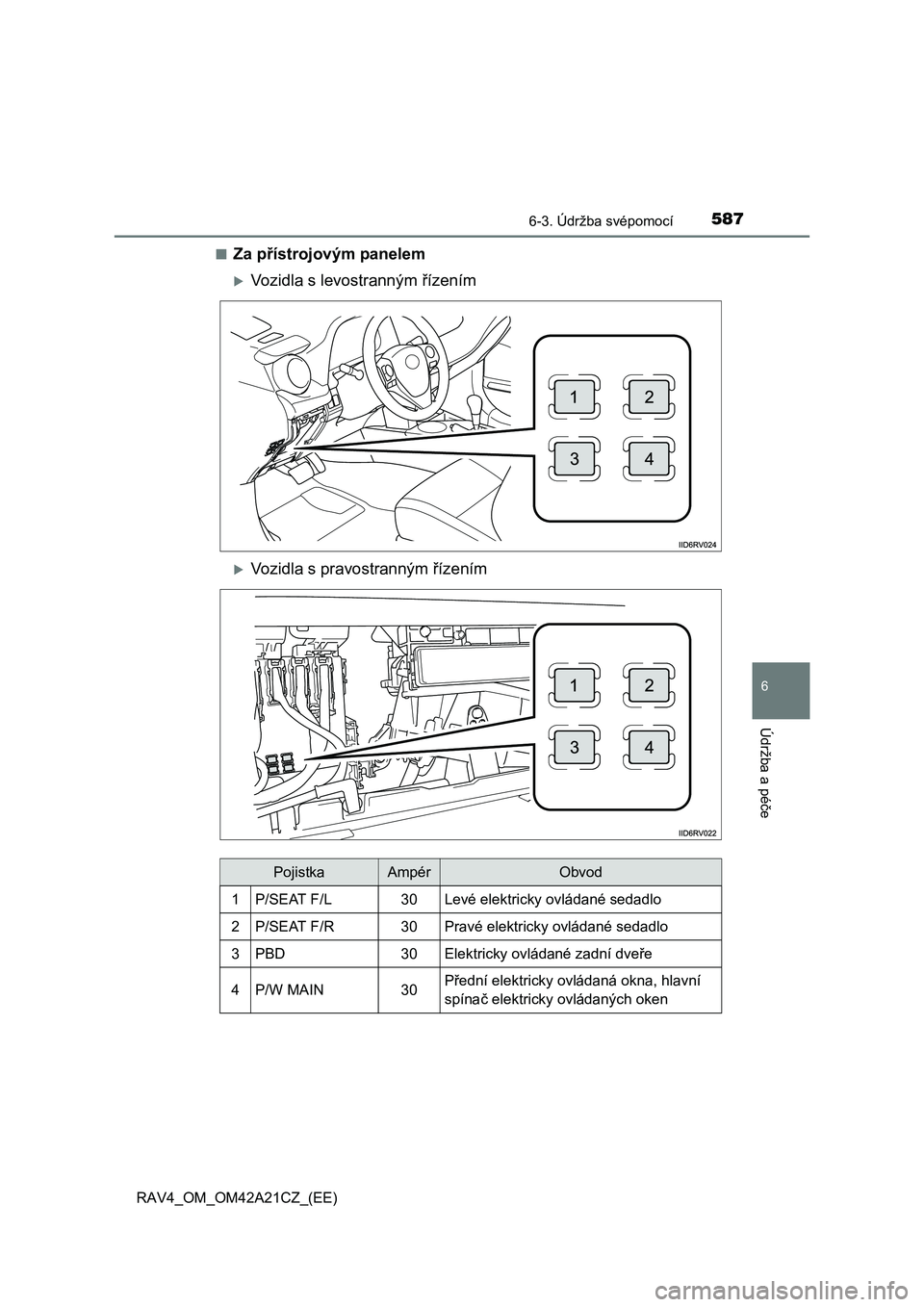

■Za p řístrojovým panelem
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
PojistkaAmpérObvod
1P/SEAT F/L30Levé elektricky ovládané sedadlo
2P/SEAT F/R30Pravé elektricky ovládané sedadlo
3PBD30Elektricky ovládané zadní dveře
4P/W MAIN30Přední elektricky ovládaná okna, hlavní
spína č elektricky ovládaných oken

5886-3. Údržba svépomocí
RAV4_OM_OM42A21CZ_(EE)
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 589)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se p řepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení m ůže způsobit poškození vozidla, požár nebo zranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný p ředmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejd říve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo u jiného řádně kva-
lifikovaného a vybaveného odborníka.

589
6
6-3. Údržba svépomocí
Údržba a pé
če
RAV4_OM_OM42A21CZ_(EE)
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 725)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
m ěny se liší podle žárovek. Protože hrozí nebezpečí poškození
sou částí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo jiný řádně kvalifiko-
vaný a vybavený odborník.
P říprava na výměnu žárovky
Umístění žárovek
Tlumený světlomet
(halogenové sv ětlomety)
Dálkový sv ětlomet
P řední směrové světlo
P řední mlhové světlo
(je-li ve výbav ě)
1
2
3
4

5906-3. Údržba svépomocí
RAV4_OM_OM42A21CZ_(EE)
■Vzadu
Koncové sv ětlo
Couvací sv ětlo
Zadní sm ěrové světlo
Brzdové/koncové sv ětlo
Osv ětlení registrační značky
Zadní mlhové sv ětlo
1
2
3
4
5
6

5916-3. Údržba svépomocí
6
Údržba a pé
če
RAV4_OM_OM42A21CZ_(EE)
■Tlumené sv ětlomety (halogenové světlomety)
Pouze na pravé stran ě: Vy-
jm ěte upevňovací příchytku.
Pak posu ňte hrdlo nádržky
ost řikovačů.
Odpojte konektor a otá čejte
krytem doleva.
P ři zatažení uvolňovací pojist-
ky odpojte konektor.
Oto čte paticí žárovky doleva.
Výměna žárovek
1
2
3
4

5926-3. Údržba svépomocí
RAV4_OM_OM42A21CZ_(EE)
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvor ům a zasuňte ji. Otočte
paticí doprava, abyste ji upevnili.
Nasa ďte konektor.
Po nasazení konektoru zakývej-
te jemn ě paticí žárovky, abyste
zkontrolovali, že není uvoln ěná.
Nasaďte konektor a namon-
tujte kryt.
P řed montáží krytu zapněte tlu-
mené sv ětlomety a vizuálně
zkontrolujte, že otvorem neuniká
žádné sv ětlo.
Pouze na pravé straně: Posuňte hrdlo nádržky ostřikovačů a na-
sa ďte upevňovací příchytku.
5
6
7
8
