7-2. Postupy v případě nouze
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)
Když musí být vaše vozidlo odtaženo
Následující může signalizovat problém s vaší převodovkou. Před ta-
žením kontaktujte kteréhokoliv auto rizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka
nebo komer ční odtahovou službu.
● Motor běží, ale vozidlo se nepohybuje.
● Vozidlo vydává neobvyklý zvuk.
Neodtahujte vozidlo pomocí vozi-
dla se záv ěsem, abyste předešli
poškození karoserie.
Pokud je tažení vozidla nezbytné, doporu čujeme použít služeb
kteréhokoliv autorizovaného pr odejce nebo servisu Toyota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka, nebo ko-
mer ční odtahovou službu, používající vozidla se zdvihem kol
nebo vozidla s plošinou.
Pro tažení používejte bezpe čný řetězový systém a dodržujte plat-
né místní p ředpisy.
Modely 2WD: Pokud táhnete vozi dlo pomocí vozidla se zdvihem
kol zep ředu, zadní kola vozidla a nápravy musí být v dobrém
stavu. ( S. 610, 613)
Pokud jsou poškozeny, použijte tažný podvozek nebo vozidlo
s plošinou.
Modely AWD: Pokud táhnete vo zidlo pomocí vozidla se zdvihem
kol, použijte tažný podvozek. ( S. 610, 613)
Situace, kdy je potřeba před tažením kontaktovat prodejce
Tažení pomocí vozidla se závěsem

6107-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)
Pokud používáte řetězy nebo lana
pro uchycení vo zidla, pak úhly
ozna čené černě musí být 45.
Nedotahujte p řespříliš upevnění,
abyste vozidlo nepoškodili.
Tažení pomocí vozidla se zdvihem kol
Zep ředu (modely 2WD)Zepředu (modely AWD)
Uvoln ěte parkovací brzdu. Použijte tažný podvozek pod zad-
ní kola.
Zezadu
Použijte tažný podvozek pod p řed-
ní kola.
Použití vozidla s plošinou

6117-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)
Pokud není v případě nouze k dispozici odtahové vozidlo, může být
vaše vozidlo do časně taženo pomocí tažného lana nebo řetězu, uchy-
ceného k nouzovým tažným ok ům. Tažení tímto způsobem může být
provedeno jen na pevných vozovkách, na vzdálenost do 80 km při
nízkých rychlostech.
Ř idič musí být ve vozidle, aby ho mohl řídit a ovládat brzdy. Kola, hna-
cí ústrojí, nápravy, řízení a brzdy vozidla musí být v dobrém technic-
kém stavu.
Vytáhn ěte tažné oko. (S. 645)
Vyjm ěte kryt tažného oka po-
mocí plochého šroubováku.
Abyste ochránili karoserii, dejte
mezi šroubovák a karoserii had řík,
viz obrázek.
Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
Nouzové tažení
Postup při nouzovém tažení
1
2
3

6127-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)
Dotáhněte tažné oko bezpečně
pomocí klí če na matice kol
nebo pevnou kovovou ty čí.
Bezpe čně připevněte lano nebo řetěz k tažnému oku.
Dbejte na to, abyste nepoškodili karoserii vozidla.
Nastupte do taženého vozidla a nastartujte motor.
Pokud motor nestartuje, otočte spínač motoru do polohy "ON" (vozidla bez
systému bezklí čového nastupování a startování) nebo ho zapněte do reži-
mu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklí čového nastu-
pování a startování).
P řesuňte řadicí páku do N a uvolněte parkovací brzdu.
Když nelze přesunout řadicí páku: S. 679
■Při tažení
Pokud neb ěží motor, nefunguje posilovač brzd ani řízení, takže řízení a brz-
d ění bude mnohem těžší než obvykle.
■ Klíč na matice kol
Klí č na matice kol je umístěn v zavazadlovém prostoru. (S. 645)
4
5
6
7

6137-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení m ůže vést ke smrtelnému nebo k vážnému zranění.
■ Když táhnete vozidlo
■ Při tažení
● Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých roz-
jezd ů, atd., které vyvíjejí nadměrnou zátěž na tažná oka, lana nebo řetězy.
Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou zasáh-
nout osoby a zp ůsobit vážné poškození.
● Neotáčejte spínač motoru do polohy "LOCK" (vozidla bez systému bezklí-
č ového nastupování a startování), nebo ho nevypínejte (vozidla se systé-
mem bezklí čového nastupování a startování). Je možné, že volant bude
uzamknut a nebude možné ho ovládat.
■ Instalace tažných ok na vozidlo
Ujist ěte se, že jsou tažná oka nainstalována bezpečně.
Pokud nejsou bezpe čně upevněna, tažná oka se mohou během tažení uvol-
nit.
Modely 2WD:
P řepravujte vozidlo se zvednutými před-
ními koly nebo se všemi čtyřmi koly zved-
nutými mimo vozovku. Pokud je vozidlo
taženo s p ředními koly dotýkajícími se
vozovky, pohon a p říslušné součásti se
mohou poškodit.
Modely AWD:
P řepravujte vozidlo se všemi čtyřmi koly
zvednutými mimo vozovku. Pokud je vo-
zidlo taženo s pneumatikami dotýkajícími
se vozovky, pohon a p říslušné součásti
se mohou poškodit, vozidlo m ůže vypad-
nout z tažného vozidla.

6147-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)
UPOZORNĚNÍ
■Abyste zabránili poškození vozidla při tažení použitím vozidla se zdvi-
hem kol
Když zvedáte vozidlo, zajist ěte dostatečnou vzdálenost od země na druhém
konci zvedaného vozidla pro tažení. Bez odpovídající mezery by mohlo dojít
p ři tažení k poškození vozidla.
■ Abyste zabránili poškození karoserie při tažení použitím vozidla se zá-
v ěsem
Neodtahujte vozidlo pomocí vozidla se záv ěsem, zepředu ani zezadu.

615
7
7-2. Postupy v případě nouze
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)
Když máte podezření na poruchu
●Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace je po jejím použití normální.)
● Zploštěle vyhlížející pneumatiky nebo nerovnoměrné opotřebení
b ěhounu
● Výstražná kontrolka vysoké teploty chladicí kapaliny motoru se roz-
svítí
● Změna zvuku výfuku
● Nadměrné hvízdání pneumatik při zatáčení
● Zvláštní zvuky související s odpružením
● Zvonivý zvuk nebo jiné zvuky související s motorem
● Vynechávání, zadrhávání nebo nepravidelný chod motoru
● Znatelná ztráta výkonu
● Vozidlo při brzdění táhne silně k jedné straně
● Při jízdě na rovné vozovce vozidlo táhne silně k jedné straně
● Snížená účinnost brzd; příliš měkký brzdový pedál; pedál lze se-
šlápnout až k podlaze
Když zjistíte kterýko liv z následujících příznaků, vaše vozidlo prav-
d ěpodobně potřebuje seřídit nebo opravit. Co nejdříve kontaktujte
kteréhokoliv autorizovaného prode jce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky

6167-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

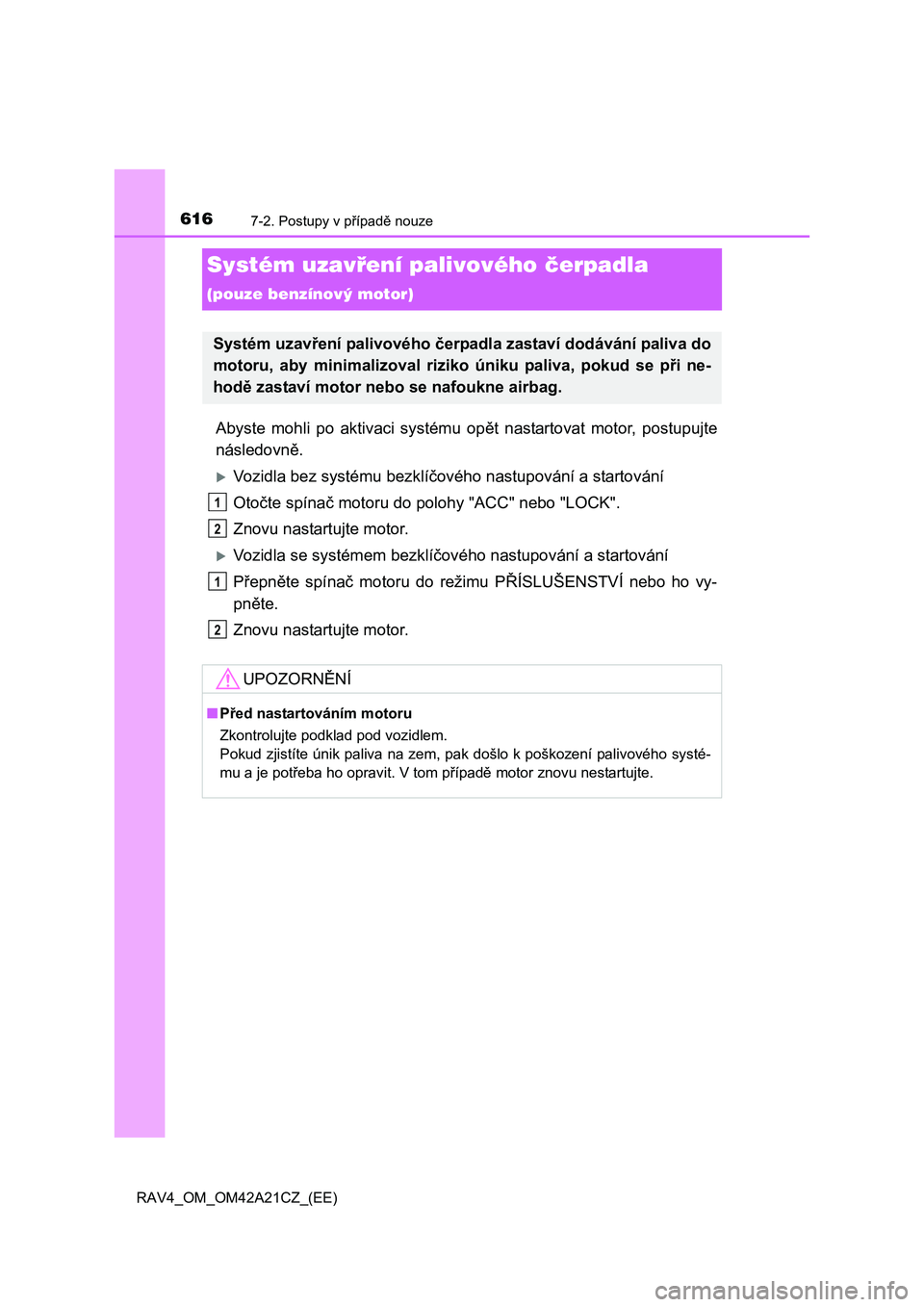

Systém uzavření palivového čerpadla
(pouze benzínový motor)
Abyste mohli po aktivaci systému opět nastartovat motor, postupujte
následovn ě.
Vozidla bez systému bezklíčového nastupování a startování
Oto čte spínač motoru do polohy "ACC" nebo "LOCK".
Znovu nastartujte motor.
Vozidla se systémem bezklí čového nastupování a startování
P řepněte spínač motoru do režimu PŘÍSLUŠENSTVÍ nebo ho vy-
pn ěte.
Znovu nastartujte motor.
Systém uzav ření palivového čerpadla zastaví dodávání paliva do
motoru, aby minimalizoval riziko úniku paliva, pokud se p ři ne-
hod ě zastaví motor nebo se nafoukne airbag.
UPOZORNĚNÍ
■Před nastartováním motoru
Zkontrolujte podklad pod vozidlem.
Pokud zjistíte únik paliva na zem, pak došlo k poškození palivového systé-
mu a je pot řeba ho opravit. V tom případě motor znovu nestartujte.
1
2
1
2
