8-1. Technické údaje
Technické údaje vozidla
RAV4_OM_OM42A21CZ_(EE)
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v ozna čení 0W-20 vyjadřuje vlastnost oleje, která
umož ňuje startování motoru za studena. Oleje s nižším číslem
p řed W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v ozna čení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodn ější, pokud vozidlo jezdí vyššími rychlostmi nebo
p ři extrémním zatížení.
Co znamenají štítky na nádobách oleje:
N ěkteré nádoby oleje jsou označeny jednou nebo oběma registro-
vanými zna čkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená ozna čení kvality oleje
podle American Petroleum Insti-
tute (API).
St řední část: "SAE 0W-20" zna-
mená t řídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajiš ťuje úsporu paliva a ochra-
nu životního prost ředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

7148-1. Technické údaje
RAV4_OM_OM42A21CZ_(EE)
Naftový motor
*1: Objem motorového oleje je referenční množství, které se používá při vý-
m ěně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na m ěrce.
■Volba motorového oleje
Motor 2AD-FTV bez systému DPF*2
*2: Modely ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW
a ALA49L-ANFGYW*3
*3: Modelový kód je vyzna čen na výrobním štítku. (S. 703)
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporu čuje používat schválený olej "Toyota Genuine Motor Oil".
M ůžete použít také jiný motorový olej stejné kvality.
T řída oleje: ACEA B1, API CF-4 nebo CF
Objem motorového oleje
(Vypušt ění a naplnění  jmeno-
vitý*1)
S filtrem
Bez filtru
5,9 litru
5,5 litru

715
8
8-1. Technické údaje
Technické údaje vozidla
RAV4_OM_OM42A21CZ_(EE)
Doporučená viskozita (SAE):
SAE 5W-30, kterým je z výroby
pln ěno vaše vozidlo, je nejlepší
volbou z hlediska nízké spot ře-
by paliva a dobrého startování
v chladném po časí.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémn ě nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporu čen
motorový olej SAE 5W-30.
Viskozita oleje (jako p říklad je zde vysvětleno 5W-30):
• Hodnota 5W v ozna čení 5W-30 vyjadřuje vlastnost oleje, která
umož ňuje startování motoru za studena. Oleje s nižším číslem
p řed W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v ozna čení 5W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodn ější, pokud vozidlo jezdí vyššími rychlostmi nebo
p ři extrémním zatížení.
Doporučeno
Předpokládaný rozsah teplot před
p říští výměnou oleje

7168-1. Technické údaje
RAV4_OM_OM42A21CZ_(EE)
Motory 1AD-FTV a 2AD-FTV se systémem DPF*1 a motor 2AD-
FHV
*1: Modely ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-A NFMRW a ALA49R-ANFGRW*2
*2: Modelový kód je vyznačen na výrobním štítku. (S. 703)
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporu čuje používat schválený olej "Toyota Genuine Motor Oil".
M ůžete použít také jiný motorový olej stejné kvality.
T řída oleje: ACEA C2
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.

717
8
8-1. Technické údaje
Technické údaje vozidla
RAV4_OM_OM42A21CZ_(EE)

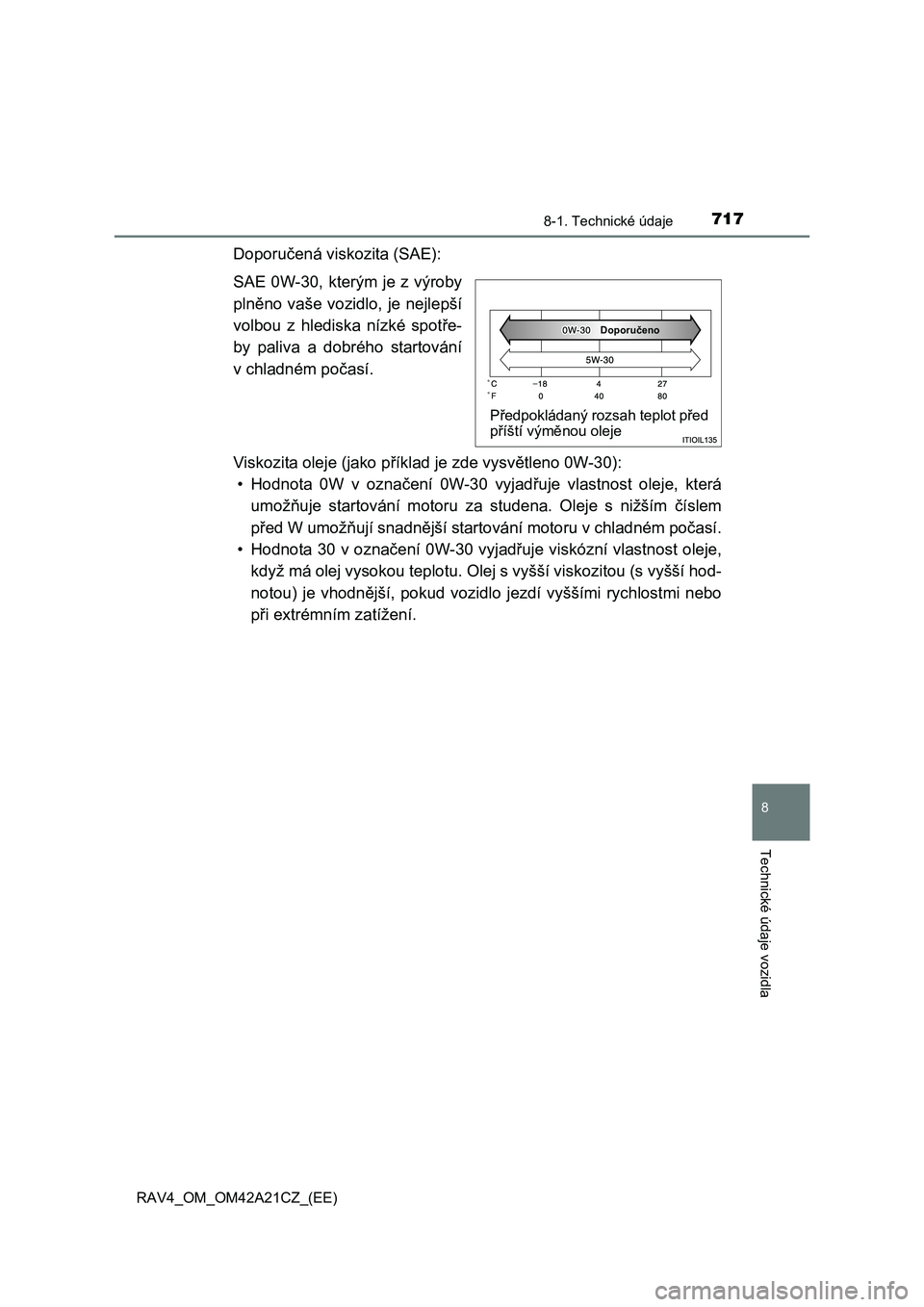

Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
pln ěno vaše vozidlo, je nejlepší
volbou z hlediska nízké spot ře-
by paliva a dobrého startování
v chladném po časí.
Viskozita oleje (jako p říklad je zde vysvětleno 0W-30):
• Hodnota 0W v ozna čení 0W-30 vyjadřuje vlastnost oleje, která
umož ňuje startování motoru za studena. Oleje s nižším číslem
p řed W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v ozna čení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodn ější, pokud vozidlo jezdí vyššími rychlostmi nebo
p ři extrémním zatížení.
Doporučeno
Předpokládaný rozsah teplot před
p říští výměnou oleje

7188-1. Technické údaje
RAV4_OM_OM42A21CZ_(EE)
Benzínový motor
Naftový motor

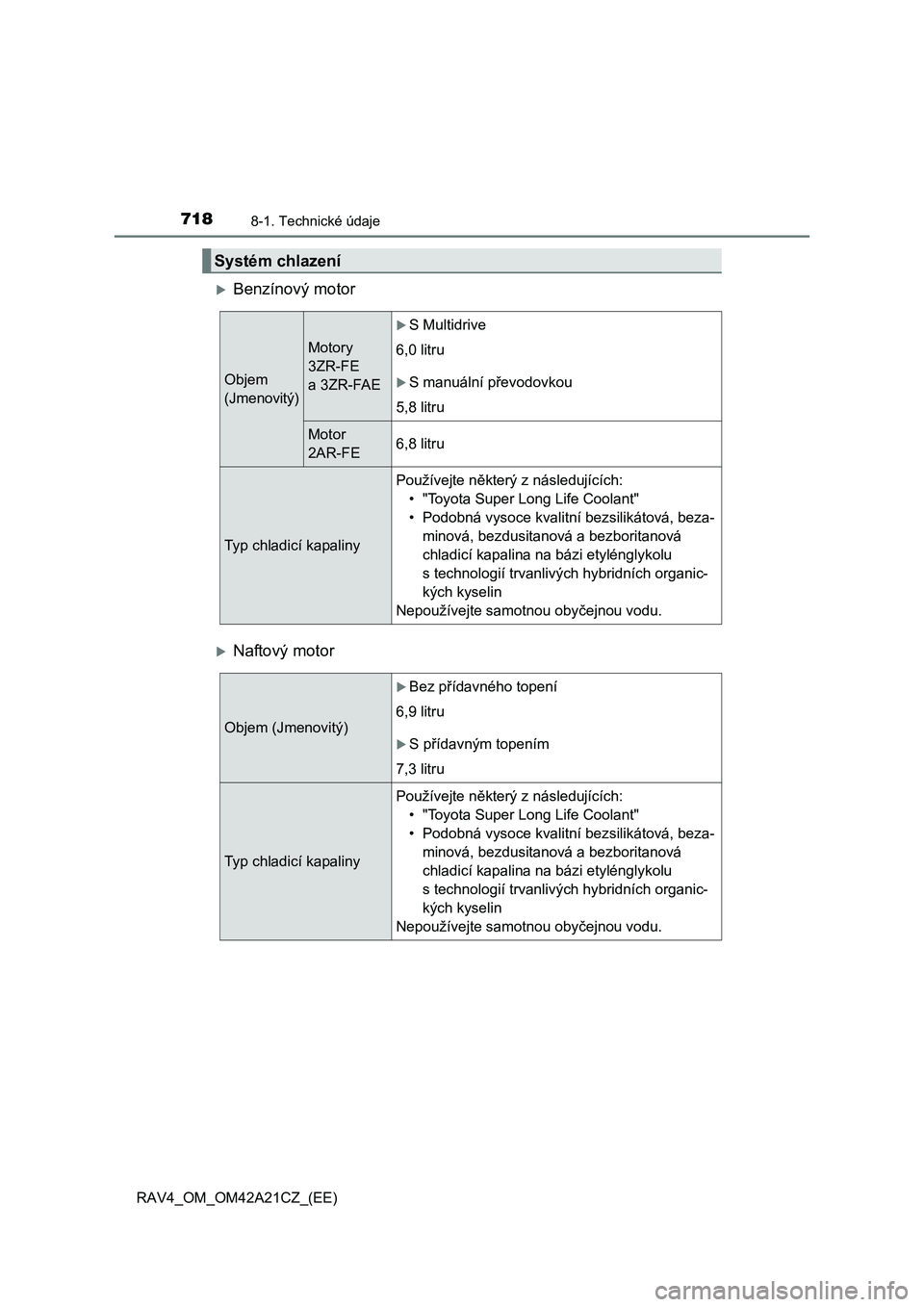

Systém chlazení
Objem
(Jmenovitý)
Motory
3ZR-FE
a 3ZR-FAE
S Multidrive
6,0 litru
S manuální p řevodovkou
5,8 litru
Motor
2AR-FE6,8 litru
Typ chladicí kapaliny
Používejte n ěkterý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, beza-
minová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou oby čejnou vodu.
Objem (Jmenovitý)
Bez přídavného topení
6,9 litru
S p řídavným topením
7,3 litru
Typ chladicí kapaliny
Používejte n ěkterý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, beza-
minová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou oby čejnou vodu.

719
8
8-1. Technické údaje
Technické údaje vozidla
RAV4_OM_OM42A21CZ_(EE)
Vaše vozidlo je z výroby napln ěno "Toyota Genuine Differential Gear Oil".
Používejte Toyotou schválený "Toyota Genuine Differential Gear Oil" nebo
ekvivalentní olej stejné kvality spl ňující výše uvedenou specifikaci. Pro další
podrobnosti kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
Systém zapalování (pouze benzínový motor)
Zapalovací svíčky
VýrobceMotory 3ZR-FE a 3ZR-FAE
DENSO SC20HR11
Motor 2AR-FE
DENSO SK16HR11
Mezera1,1 mm
UPOZORN ĚNÍ
■ Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací sví čky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
Akumulátor
Specifická hustota elekt-
rolytu p ři 20 C:
1,250  1,290 Plně nabitý
1,160  1,200 Nap ůl nabitý
1,060  1,100 Vybitý
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Zadní diferenciál (modely AWD)
Objem oleje0,5 litru
Typ oleje a viskozitaToyota Genuine Differential gear oil LT
75W-85 GL-5 nebo ekvivalentní

7208-1. Technické údaje
RAV4_OM_OM42A21CZ_(EE)
*: Objem kapaliny je referenční množství.
Pokud je nutná vým ěna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.
*: Objem kapaliny je referen ční množství.
Pokud je nutná vým ěna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.
Automatická transaxle p řevodovka
Objem
kapaliny*
Benzínový motor6,5 litru
Naftový motor6,7 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORN ĚNÍ
■ Typ kapaliny automatické převodovky
Použití jiné kapaliny p řevodovky než "Toyota Genuine ATF WS" může způ-
sobit zhoršení kvality řazení, zasekávání převodovky doprovázené vibrace-
mi a rovn ěž i poškození převodovky vašeho vozidla.
Multidrive
Objem kapaliny*8,9 litru
Typ kapalinyToyota Genuine CVT Fluid TC nebo FE
UPOZORNĚNÍ
■Typ kapaliny CVT (Continuously Variable Transaxle)
Použití jiné transaxle kapaliny než "Toyota Genuine CVT Fluid TC" nebo
"Toyota Genuine CVT Fluid FE" m ůže způsobit zhoršení kvality řazení, za-
sekávání transaxle pohonu doprovázené vibracemi a rovn ěž i poškození
transaxle pohonu vašeho vozidla.
