2013 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

9-2
Azonosító számok
tJármazonosító szám
(Dél-Afrika, Öböl-menti
Együttmködési Tanács)
A jármazonosító szám a törvényben
elírt módon azonosítja a jármvet.
A szám a mszerfal bal oldalának fels
részére szerelt táblán található. A tábla
könnyen megtekinthet a szélvédn át.
tTípus adattábla
tAlvázszám/jármazonosító szám
(európai jobbkormányos típusok)
Alvázszám
Az alvázszám leolvasásához nyissa fel az
ábrán látható fedelet.
Jármazonosító szám
Jármazonosító címkék

9-3
Azonosító számok
tJárm károsanyag-
kibocsátásáról tájékoztató címke
(Fülöp-szigetek)
tGumiabroncs nyomásérték címke
Balkormányos modell
Jobbkormányos modell
tMotorszám
SKYACTIV-G 2.0, SKYACTIV-G 2.5
SKYACTIV-D 2.2
Előre
Előre

9-4
Azonosító számok
tMegfelelségi tábla (Öböl-menti
Együttmködési Tanács)
A táblán a gyártás éve és hónapja látható.

9-5
Mszaki adatok
tMotor
Benzinmotor
Dízelmotor
tElektromos rendszer
*1 A Q-85 vagy T-110 az i-stop rendszerrel szerelt jármvekhez készült (A STOP-START RENDSZERHEZ).
Csak a Q-85 vagy a T-110 használata biztosítja az i-stop rendszer (STOP-START RENDSZER) megfelel
mködését. A részletek tekintetében konzultáljon egy szakmhellyel. Javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
*2 i-stop rendszert nem tartalmazó jármvekhez.
*3 A gyújtógyertya biztosítja a SKYACTIV-G optimális teljesítményét. A részletek tekintetében konzultáljon egy
szakmhellyel. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszervizhez.
Mszaki adatok
TételSpecifikáció
SKYACTIV-G 2.0SKYACTIV-G 2.5
Típus DOHC-16V soros, 4 hengeres
Furat × löket 83,5 × 91,2 mm 89,0 × 100 mm
Hengerrtartalom
1998 ml (1998 cm
3) 2488 ml (2488 cm3)
Srítési viszonyEurópában forgalmazott típus 14,0
13,0
Európán kívül forgalmazott típus 13,0
TételSpecifikáció
SKYACTIV-D 2.2
Típus DOHC-16V soros, 4 hengeres
Furat × löket 86,0 × 94,3 mm
Hengerrtartalom
2191 ml (2191 cm
3)
Srítési viszony 14,0
TételBesorolás
SKYACTIV-G 2.0, SKYACTIV-G 2.5SKYACTIV-D 2.2
AkkumulátorQ-85*1T- 1 1 0*112V-55Ah/20HR*2 vagy 12V-65Ah/20HR*2
Gyújtógyertya típusaEredeti Mazda
gyújtógyertya*3PE5R-18-110 vagy PE5S-18-110 —
Irídium gyertyákat ne tisztítson drótkefével. Az irídiumötvözet finom szemcsebevonata
és a platina érintkezk megsérülhetnek.
VIGYÁZAT

9-6
Mszaki adatok
tKenanyagok minsége
*1 Lásd a „Motorolaj” cím részt, 6-24. oldal.
*2 Az eredeti Mazda olajok a cég saját motorjaihoz lettek kifejlesztve/tesztelve. Az optimális teljesítményhez
mindig eredeti Mazda olaj használatát javasoljuk.
*3 Ha nem talál eredeti Mazda olajat, a felsorolt elírásokat teljesít alternatív motorolajokat is használhat.
Ne használjon a fenti elírásokat vagy követelményeket nem teljesít olajat. Nem megfelel olaj használata
károsíthatja a motort, erre pedig nem vonatkozik a Mazda garanciája.
Motorolaj*1EurópaEurópán kívül
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Ajánlott olajok
*2Olaj minsége
Eredeti Mazda olaj, Supra 0W-20
API SG/SH/SJ/SL/SM/SN
vagy ILSAC GF-II/GF-III/
GF-IV/GF-V Eredeti Mazda olaj, Ultra 5W-30
Alternatív olaj minsége
*3
API SM/SN 0W-20
API SL/SM vagy ACEA A3/A5 5W-30
SKYACTIV-D 2.2Ajánlott olajok
*2Olaj minsége
Eredeti Mazda olaj, DPF 0W-30
ACEA C3 0W-30/5W-30 Eredeti Mazda olaj, Ultra DPF 5W-30
Alternatív olaj minsége
*3
ACEA C30W-30
5W-30
KenanyagBesorolás
Sebességváltó-olaj manuális sebességváltóhozAPI Service GL-4
SAE 75W-80
Automataváltó-folyadék Eredeti Mazda olaj, ATF-FZ
OsztómolajAPI Service GL-5
SAE 80W-90
Hátsó differenciálm olajaAPI Service GL-5
SAE 80W-90
Fék- és tengelykapcsoló-
folyadékEurópában forgalmazott típus SAE J1703 vagy FMVSS116 DOT-3 vagy DOT-4
Európán kívül forgalmazott
típusSAE J1703 vagy FMVSS116 DOT-3

9-7
Mszaki adatok
tMennyiségek
(hozzávetleges mennyiségek)
Ellenrizze az olajok és folyadékok szintjét a nívópálcákkal vagy a tartályok mérmszerein.
TételTa r t á l y
kapacitása
MotorolajSKYACTIV-G 2.0Olajszr cseréjével 4,2 l
Olajszr cseréje nélkül 4,0 l
SKYACTIV-G 2.5Olajszr cseréjével 4,5 l
Olajszr cseréje nélkül 4,3 l
SKYACTIV-D 2.2Olajszr cseréjével 5,1 l
Olajszr cseréje nélkül 4,8 l
HtfolyadékSKYACTIV-G 2.0Manuális
sebességváltóBalkormányos modell 7,1 l
Jobbkormányos modell 6,9 l
Automata
sebességváltóIzrael 7,4 l
Szaúd-Arábia 7,6 l
Egyéb
konstru
kciókBalkormányos
modell7,3 l
Jobbkormányos
modell7,2 l
SKYACTIV-G 2.5Malajzia, Thaiföld 7,6 l
Egyéb
konstrukciókBalkormányos modell 7,5 l
Jobbkormányos modell 7,3 l
SKYACTIV-D 2.2Manuális
sebességváltóBalkormányos modell 8,7 l
Jobbkormányos modell 8,9 l
Automata
sebességváltóEurópaBalkormányos
modell8,9 l
Jobbkormányos
modell9,1 l
Oroszország 9,0 l
Egyéb
konstru
kciókBalkormányos
modell9,0 l
Jobbkormányos
modell9,2 l
Sebességváltó-
olaj manuális
sebességváltóhozSKYACTIV-G 2.0Kétkerékhajtás 1,65 l
Négykerékhajtás 1,70 l
SKYACTIV-D 2.2 2,40 l
Automataváltó-
folyadékSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Osztómolaj0,45 l
Hátsó differenciálm olaja 0,45 l
ÜzemanyagtartályKétkerékhajtás 56,0 l
Négykerékhajtás 58,0 l

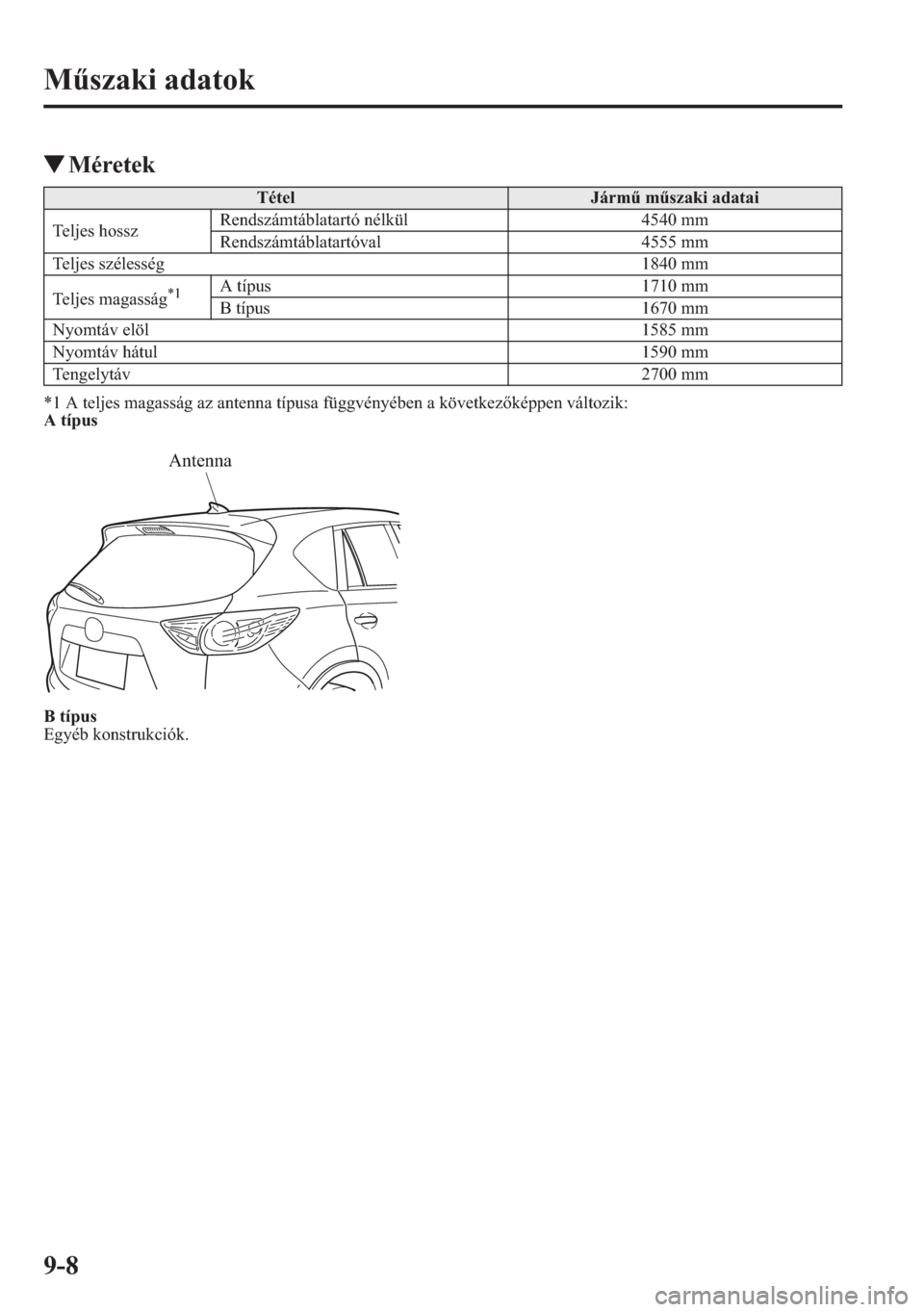

9-8
Mszaki adatok
tMéretek
*1 A teljes magasság az antenna típusa függvényében a következképpen változik:
A típus
B típus
Egyéb konstrukciók.
TételJárm mszaki adatai
Teljes hosszRendszámtáblatartó nélkül 4540 mm
Rendszámtáblatartóval 4555 mm
Teljes szélesség 1840 mm
Teljes magasság
*1A típus 1710 mm
B típus 1670 mm
Nyomtáv elöl 1585 mm
Nyomtáv hátul 1590 mm
Tengelytáv 2700 mm
Antenna

9-9
Mszaki adatok
tIzzók
Küls világítás
*1 A LED a Light Emitting Diode, azaz fénykibocsátó dióda rövidítése.
Bels világítás
IzzóKategória
TeljesítményECE R (SAE)
FényszórókHalogén izzóTompított fényszóró 55 H11 (H11)
Távolsági
fényszóróMenetfény nélkül 60 HB3 (9005)
Menetfénnyel 55 H15 (–)
Xenon izzó Távolsági/tompított fényszóró 35 D4S (D4S)
Menetfény*Halogénizzós fényszóró esetén 15 H15 (–)
Xenonizzós fényszóró esetén 13 P13W (–)
Els irányjelzk 21 PY21W (–)
Helyzetjelz lámpák 5 W5W (–)
Els ködlámpák* 55 H11 (H11)
Oldalsó irányjelzk LED
*1— (—)
Pótféklámpa LED*1— (—)
Hátsó irányjelzk 21 WY21W (7443NA)
Féklámpák/Hátsó helyzetjelzk 21/5 W21/5W (7443)
Hátsó helyzetjelzk (a csomagtérajtóban) 5 W5W (–)
Tolatólámpa 16 W16W (921)
Hátsó ködlámpa* 21 W21W (7440)
Rendszámtábla-megvilágítás 5 W5W (–)
IzzóKategória
TeljesítményECE R
Mennyezeti lámpák (elöl)/térképolvasó lámpák 8 —
Hátsó térképlámpák 8 —
Csomagtér-világítás 5 —
Piperetükör világítása* 2 —
*Egyes modelleken.
