2013 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

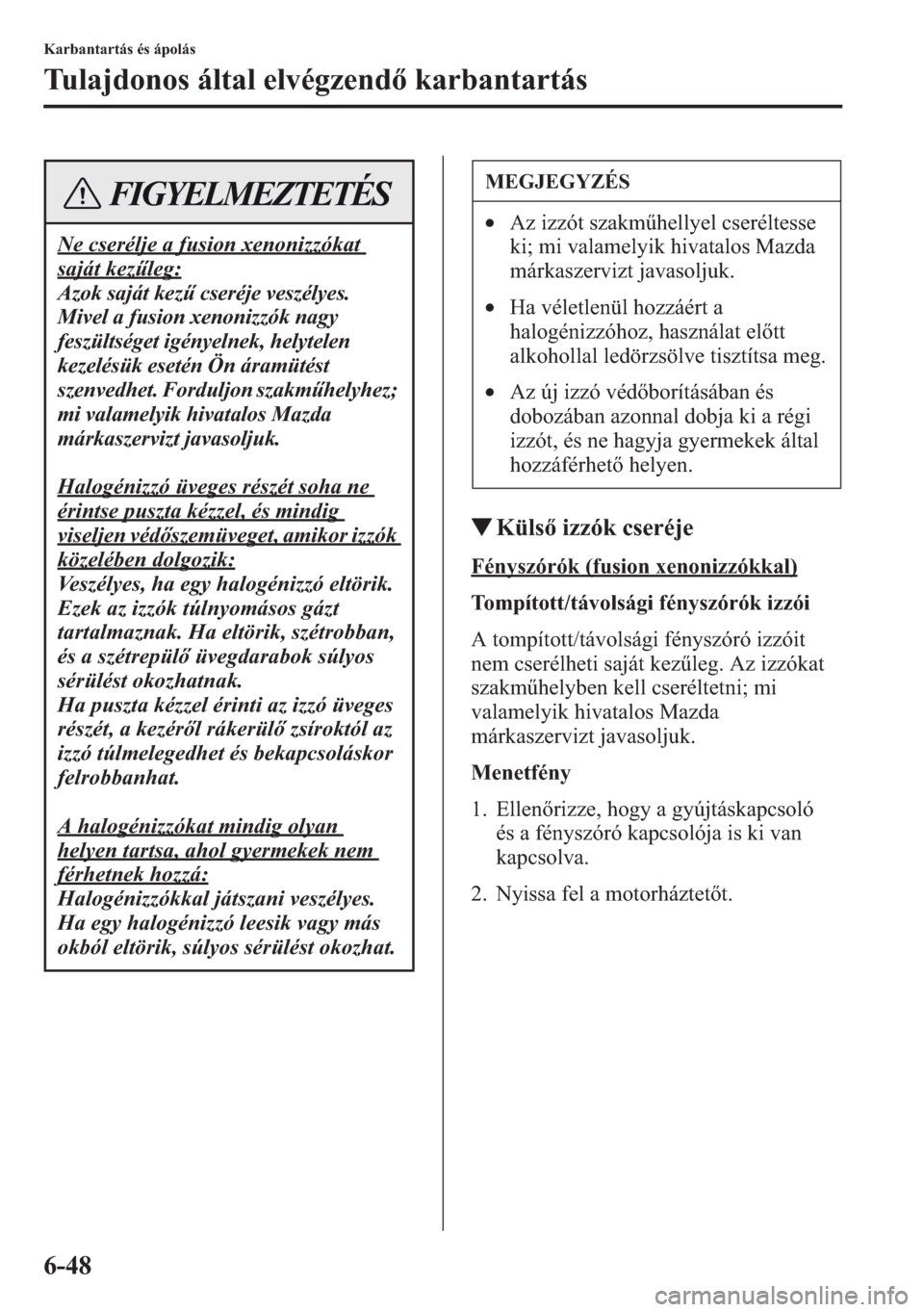

6-48
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
tKüls izzók cseréje
Fényszórók (fusion xenonizzókkal)
Tompított/távolsági fényszórók izzói
A tompított/távolsági fényszóró izzóit
nem cserélheti saját kezleg. Az izzókat
szakmhelyben kell cseréltetni; mi
valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Menetfény
1. Ellenrizze, hogy a gyújtáskapcsoló
és a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztett.
Ne cserélje a fusion xenonizzókat
saját kezleg:
Azok saját kez cseréje veszélyes.
Mivel a fusion xenonizzók nagy
feszültséget igényelnek, helytelen
kezelésük esetén Ön áramütést
szenvedhet. Forduljon szakmhelyhez;
mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Halogénizzó üveges részét soha ne
érintse puszta kézzel, és mindig
viseljen védszemüveget, amikor izzók
közelében dolgozik:
Veszélyes, ha egy halogénizzó eltörik.
Ezek az izzók túlnyomásos gázt
tartalmaznak. Ha eltörik, szétrobban,
és a szétrepül üvegdarabok súlyos
sérülést okozhatnak.

Ha puszta k

6-49
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
3. Válassza le az egységrl a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lév fület, majd hátrafelé húzza a
csatlakozót.
4. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lév foglalatából.
5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Fényszórók (halogénizzókkal)
Tompított fényszóró izzói
1. Ellenrizze, hogy a gyújtáskapcsoló és a
fényszóró kapcsolója is ki van kapcsolva.
2. Nyissa fel a motorháztett.3.(Jobb oldal)

Vegye ki az ablakmosó folyadék
tartályát a tartóból.
4. Válassza le az egységrl a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lév fület, majd lefelé húzza a
csatlakozót.
Ablakmosó folyadék
tartályaTartó

6-50
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
5. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lév foglalatából.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Távolsági fényszóró izzói
(menetfénnyel)
1. Ellenrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztett.
3.(Jobb oldal)

Vegye ki az ablakmosó folyadék
tartályát a tartóból.4. Húzza le a szigetel burkolatot.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
(menetfény nélkül)
1. Ellenrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztett.
Ablakmosó folyadék
tartályaTartó

6-51
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
3.(Jobb oldal)
Vegye ki az ablakmosó folyadék
tartályát a tartóból.
4. Válassza le az egységrl a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lév fület, majd lefelé húzza a
csatlakozót.5. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lév foglalatából.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Elüls irányjelzk, helyzetjelzk
1. Ellenrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Ha a jobb oldali izzót cseréli, indítsa be
a motort, forgassa a kormánykereket
ütközésig jobbra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket balra.
Ablakmosó folyadék
tartályaTartó

6-52
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
3. Húzza meg a manyag rögzítk
közepét, majd távolítsa el a rögzítket.
4. Forgassa a csavart az óramutató
járásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
6. Vegye ki az izzót a foglalatból.Els irányjelzk
Helyzetjelz lámpák
7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Els ködlámpák*
1. Ellenrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Ha a jobb oldali izzót cseréli, indítsa be
a motort, forgassa a kormánykereket
ütközésig jobbra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket balra.
Beszerelés Kiszerelés
*Egyes modelleken.

6-53
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
3. Húzza meg a manyag rögzítk
közepét, majd távolítsa el a rögzítket.
4. Forgassa a csavart az óramutató
járásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.5. Válassza le az egységrl a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lév fület, majd lefelé húzza a
csatlakozót.
6. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lév foglalatából.
7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Oldalsó irányjelzk
A munkafolyamat összetettsége és
nehézsége miatt a LED izzókat
szakmhelyben kell cserélni; mi
valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Beszerelés Kiszerelés

6-54
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
Féklámpák/hátsó helyzetjelzk/hátsó
irányjelzk, hátsó helyzetjelzk (a
csomagtérajtóban), tolatólámpa
1. Ellenrizze, hogy a gyújtáskapcsoló és a
fényszóró kapcsolója is ki van kapcsolva.
2. Vegye le a fedelet egy rongyba tekert
lapos fej csavarhúzóval.
Féklámpák/hátsó helyzetjelzk, hátsó
irányjelzk
Hátsó helyzetjelzk (a
csomagtérajtóban), tolatólámpa3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.
Féklámpák/Hátsó helyzetjelzk
Hátsó irányjelzk
Hátsó helyzetjelzk (a csomagtérajtóban)
MEGJEGYZÉS
A LED izzó nem cserélhet, mert bele
van építve az egységbe. Az egységet
cserélje ki.

6-55
Karbantartás és ápolás
Tulajdonos által elvégzend karbantartás
To l a t ó l á m p a
5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Hátsó ködlámpa*
1. Ellenrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a manyag rögzítk
közepét, majd távolítsa el a rögzítket
és a fedelet.
3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.4. Vegye ki az izzót a foglalatból.
5. Szerelje be az új izzót a kiszereléséhez
képest fordított sorrendben.
PótféklámpaA munkafolyamat összetettsége és
nehézsége miatt a LED izzókat
szakmhelyben kell cserélni; mi
valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Rendszámtábla-megvilágítás
1. Ellenrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Tekerjen egy lapos csavarhúzót puha
rongyba, hogy a fényszórólencse ne
sérüljön, majd a lapos fej
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
Kiszerelés
Beszerelés
MEGJEGYZÉS
A LED izzó nem cserélhet, mert bele
van építve az egységbe. Az egységet
cserélje ki.
*Egyes modelleken.
