2013 MAZDA MODEL CX-5 USB port

4-22
Vezetés közben
Mszercsoport és kijelz
tSebességmér
A sebességmér a járm sebességét
mutatja.
tKilométerszámláló, napi
kilométerszámláló, napi
kilométerszámláló választója
A kijelzési módot az A és B napi
kilométerszámlálók között a
választógomb megnyomásával
váltogatni lehet, ha a kett közül az
egyik ki van választva. A választott
mód kerül kijelzésre.
A típusB típus
Kilométerszámláló
A kilométerszámláló a gépkocsival
összesen megtett kilométerek számát
mutatja.
Nyomja meg a
választógombot Nyomja meg a
választógombot Napi
kilométers-
zámláló A
Kilométer-
számláló
Napi
kilométers-
zámláló B
Kilométers-
zámláló
MEGJEGYZÉS
Ha a gyújtást ACC (Tartozékok) vagy
OFF (Ki) helyzetbe kapcsolja, a
kilométerszámláló vagy a napi
kilométerszámlálók nem jeleníthetek
meg, de a választógomb véletlen
megnyomásával váltani lehet a napi
kilométerszámlálók között vagy azok
nullázhatók is, ha erre az alábbi eseteket
követ tíz perces idtartamban kerül sor:
•A gyújtáskapcsolót ON (Be)
helyzetbl OFF (Ki) helyzetbe
kapcsolták.
•Miután a vezet ajtaját kinyitották.
Nyomja meg a
választógombot Nyomja meg a
választógombot Napi
kilométers-
zámláló A
Kilométerszámláló
Napi
kilométers-
zámláló B
Kilométerszámláló

5-20
Az utastérben elérhet funkciók
Hangrendszer
•Egy lemezen legfeljebb 512, és egy
mappában legfeljebb 255 fájl lehet.
•Egy MP3-fájl elnevezésekor ne felejtse
el hozzáadni a fájlkiterjesztést (.mp3).
•A kijelzn megjeleníthet karakterek
száma véges.
Az ID3 tagek kijelzésérl
•A lejátszó képes megjeleníteni az ID3
tag-bl az album címét, a szám címét
és az eladó nevét, ha az ID3 tag Ver.
1.0 / 1.1 / 2.2 / 2.3 vagy 2.4
formátumú. Semmilyen más
felhasználói adat nem jeleníthet meg.
•Ez az egység bizonyos karaktereket
nem képes megjeleníteni. A nem
megjeleníthet karakterek helyén egy
csillag látható ( ).
Specifikus szószedet
MP3
Az „MPEG Audio Layer 3” rövidítése.
Az ISO
*1 MPEG munkacsoport által
meghatározott hangtömörítési mszaki
szabvány. Az MP3 használata lehetvé
teszi a hangadatok tömörítését az eredeti
méret kb. tizedére.
*1 International Organization for
Standardization (Nemzetközi
Szabványügyi Szervezet)ISO 9660
Nemzetközi szabvány a CD-ROM fájlok
és mappák logikai formátumának
kialakítására.
Három különböz részre bomlik, a
fájlelnevezési eljárások, az
adatkonfiguráció és egyéb jellemzkben
mutatott eltérések alapján.
Több szakaszban megírt CD
Egy szakasz egy teljes adatmennyiség,
amelyet CD-ROM, CD-R/CD-RW
adatrögzítés során elejétl a végéig
egyetlen periódusban írtak fel. A több
szakaszban megírt CD azt jelenti, hogy
ugyanarra a lemezre két vagy több
szakaszban vettek fel adatokat.
Mintavételezés
Azt az eljárást jelöli, amelynek során a
hangadatból rendszeres idközönként
mintát vesznek, majd azt digitális adattá
alakítják. A mintavételezési gyakoriság az
egy másodperc alatt vett minták számát
jelöli, és Hz egységekben fejezik ki.
A mintavételezési gyakoriság növelése
javítja a hangminséget, de növeli az
adatméretet is.
Bitráta
Az egy másodperc alatti adatforgalmat
jelöli b/s-ben (bps – bits per second, azaz
bit per másodperc) kifejezve. Általában
véve egy MP3-fájl tömörítésénél minél
nagyobb az átviteli bitráta, annál több
információt tartalmaz a hangadatok
reprodukálásához, és ebbl adódóan annál
jobb a hangminség.
Csomagkapcsolt írás
Általános megnevezés a CD-R vagy
hasonló adathordozó írása során
alkalmazott eljárásra, amely hasonlít a
floppy lemezek vagy a merevlemezek
írásához. A lejátszó csak MP3-kiterjesztés
(.mp3) MP3-fájlokat képes lejátszani.
Más fájltípusokat ne mentsen MP3-
kiterjesztéssel, mert ez kiszrend zajt
hozhat létre, vagy az egység mködési
hibájához vezethet.
VIGYÁZAT

5-24
Az utastérben elérhet funkciók
Hangrendszer
•Elfordulhat, hogy a nem a megjelölt
specifikációnak megfelelen megírt
AAC-fájlok nem játszhatók le, vagy a
fájlok és mappanevek nem jeleníthetk
meg helyesen.
•A számítógép operációs rendszerétl,
verziószámától, a szoftvertl vagy a
beállításoktól függen elfordulhat,
hogy a fájlkiterjesztés nem elérhet.
Ilyen esetben a fájlnévhez adja hozzá
az „.aac
*1” vagy „.m4a” kiterjesztést,
és úgy írja ki az USB-memóriára.
*1 C típus/D típus Lásd a
„Hangrendszer (C típus/D típus)”
c. részt, 5-41. oldal.
tTippek iPod használatához
A lejátszó támogatja iPodra felvett
hangfájlok lejátszását.
•Az iPod az Apple Inc. bejegyzett
védjegye az Egyesült Államokban és
más országokban.
•Az iPod classic az Apple Inc.
bejegyzett védjegye az Egyesült
Államokban és más országokban.
•Az iPod nano az Apple Inc. bejegyzett
védjegye az Egyesült Államokban és
más országokban.
•Az iPod touch az Apple Inc. bejegyzett
védjegye az Egyesült Államokban és
más országokban.
•Az iPhone az Apple Inc. bejegyzett
védjegye az Egyesült Államokban és
más országokban.
A csatlakoztatható iPodok az alábbiak:
(A típus/B típus)
•iPod: 5G
•iPod classic
•iPod nano: 1/2/3/4/5G•iPod touch
*1: 1/2G
•iPhone
*1: 3G/3GS
*1 Csak iPod funkció
(C típus/D típus)
•iPod classic
•iPod nano: 4/5/6G
•iPod touch
*1: 2/3/4G
•iPhone
*1: 3GS/4/4S
*1 Csak iPod funkció
•Ha nem használja az iPodot,
távolítsa el. Az iPodot nem arra
tervezték, hogy elviselje a nagy
hmérséklet-ingadozásokat. Ha
benn felejti az autóban, akkor a
magas hmérséklet vagy
páratartalom károsíthatja azt, illetve
az akkumulátora is kárt szenvedhet.
•Ha az iPodon tárolt adatok
elvesznek, miközben a lejátszóra
van kapcsolva, a Mazda nem tudja
garantálni az adatok visszaállítását.
•Ha az iPod akkumulátora
károsodott, elfordulhat, hogy az
iPod nem töltdik vagy nem lehet
róla lejátszani, amikor a lejátszóra
van kapcsolva. Haladéktalanul
cserélje le az iPod akkumulátorát.
•Figyeljen arra, hogy a középkonzol
nyitásakor/csukásakor ne csípje be
az iPod csatlakozókábelét.
•Az iPod használatának részleteit
illeten tájékozódjon az iPod
használati utasításából.
•Miután az iPodot csatlakoztatta egy
USB-porthoz, a hangberendezésrl
kell azt vezérelnie. Az iPodról a
vezérlés nem mködik.
VIGYÁZAT

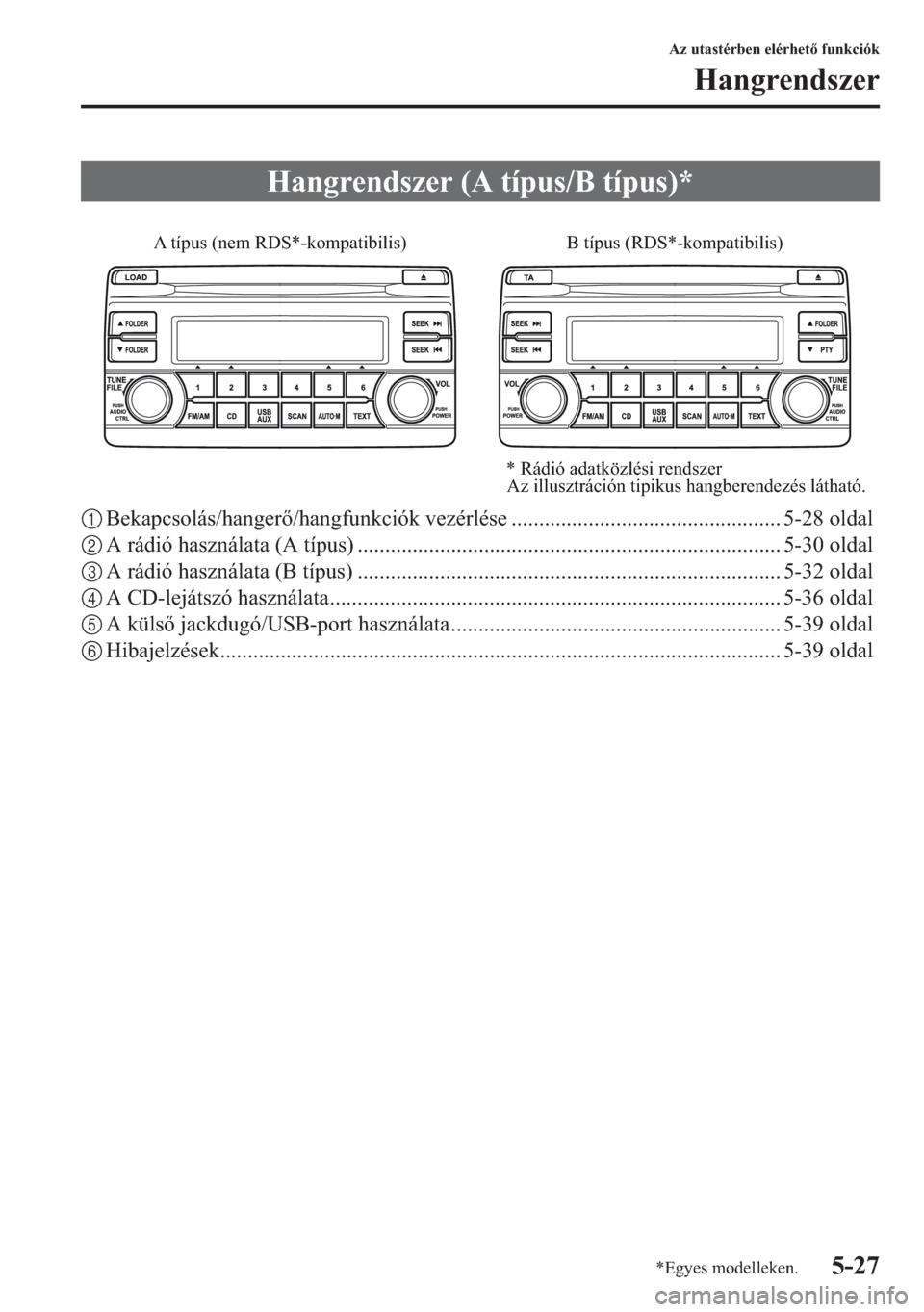

5-27
Az utastérben elérhet funkciók
Hangrendszer
1Bekapcsolás/hanger/hangfunkciók vezérlése ................................................. 5-28 oldal
2A rádió használata (A típus) ............................................................................. 5-30 oldal
3A rádió használata (B típus) ............................................................................. 5-32 oldal
4A CD-lejátszó használata.................................................................................. 5-36 oldal
5A küls jackdugó/USB-port használata............................................................ 5-39 oldal
6Hibajelzések...................................................................................................... 5-39 oldal
Hangrendszer (A típus/B típus)*
B típus (RDS*-kompatibilis) A típus (nem RDS*-kompatibilis)
* Rádió adatközlési rendszer
Az illusztráción tipikus hangberendezés látható.
*Egyes modelleken.

5-39
Az utastérben elérhet funkciók
Hangrendszer
A kijelz görgetése
Egyszerre csak 9 karakter (fájlnév esetén)
vagy 13 karakter (egyéb információ
esetén) jeleníthet meg. Hosszú cím
esetén a többi karakter megjelenítéséhez
tartsa nyomva a szöveg gombot ( ).
A kijelzn görgetve megjelenik a
következ 13 karakter. Miután megjelent
az utolsó 13 karakter is, tartsa újra
lenyomva a szöveg gombot ( ) a
cím elejére való visszatéréshez.
Szöveges kijelz
A „CHECK CD” (Ellenrizze a CD-t)
felirat megjelenése azt jelenti, hogy
valamilyen probléma van a CD-vel.
Ellenrizze, hogy a CD nem sérült,
koszos, maszatos-e, majd helyezze be
megfelelen. Ha az üzenet újra
megjelenik, vigye el az egységet egy
szakmhelybe. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
tA küls jackdugó/USB-port
használata*
Hordozható hangeszközt is kihangosíthat
az autó hangszóróira, ha csatlakoztatja azt
a küls jackdugóra.
Ehhez kereskedelemben kapható,
impedancia nélküli (3,5
) sztereó mini
csatlakozókábelt használjon.
A részletek tekintetében konzultáljon egy
szakmhellyel. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
Úgy is lejátszhat hanganyagot, ha USB-
eszközt vagy iPodot csatlakoztat a
berendezés USB-portjához.
Lásd az „AUX/USB/iPod üzemmód” c.
részt, 5-60 oldal.
tHibajelzések
Ha a kijelzn egy hibaüzenet jelenik meg,
keresse meg a kiváltó okot a táblázatban.
Ha nem sikerül törölnie a hibaüzenetet,
vigye el a jármvet egy szakmhelybe.
Javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
MEGJEGYZÉS
A kijelzn megjeleníthet karakterek
száma véges.
KijelzésOkMegoldás
CHECK CD
(ELLENRIZZE
A CD-T)
A CD
fejjel
lefelé lett
behelyezve
Tegye be helyesen a
CD-t. Ha a hibajelzés
továbbra is
megjelenik a kijelzn,
konzultáljon egy
szakmhellyel.
Javasoljuk, hogy
forduljon egy
hivatalos Mazda
márkaszervizhez.
A CD
hibásTegyen be helyesen
egy másik CD-t. Ha a
hibajelzés továbbra is
megjelenik a kijelzn,
konzultáljon egy
szakmhellyel.
Javasoljuk, hogy
forduljon egy
hivatalos Mazda
márkaszervizhez.
*Egyes modelleken.

5-41
Az utastérben elérhet funkciók
Hangrendszer
1Bekapcsolás/hanger/kijelz/hangfunkciók vezérlése ..................................... 5-42 oldal
2A rádió használata (C típus) ............................................................................. 5-46 oldal
3A rádió használata (D típus) ............................................................................. 5-48 oldal
4A CD-lejátszó használata.................................................................................. 5-52 oldal
5A küls jackdugó/USB-port használata............................................................ 5-55 oldal
6Hibajelzések...................................................................................................... 5-55 oldal
7Beállítás ............................................................................................................ 5-56 oldal
Hangrendszer (C típus/D típus)*
Ne nyomja ersen a képernyt, és ne nyomja hegyes tárggyal. Ellenkez esetben a
képerny károsodhat.
VIGYÁZAT
D típus (RDS-kompatibilis)
Navigációs rendszerrel
Navigációs rendszer nélkül C típus (nem RDS*-kompatibilis)
* Rádió adatközlési rendszer
Az illusztráción tipikus
hangberendezés látható.
*Egyes modelleken.

5-55
Az utastérben elérhet funkciók
Hangrendszer
(CD véletlen sorrend lejátszása)
A CD-n lév msorszámok véletlen
sorrend lejátszásához nyomja meg
kétszer a képernyn a gombot. „ ”
jelenik meg lejátszás közben.
Ha a kijelzn megjelenik a „ ”
szimbólum, a törléséhez érintse meg a
(Ismétlés) gombot.
A kijelz görgetése
Ha a teljes címet nem lehet egyszerre
megjeleníteni, nyomja meg a gombot a
képernyn a cím jobb oldalán. Amikor
megjelenik a legutolsó karakter, a cím
els karakterének megjelenítéséhez
érintse meg a gombot a képernyn.
Szöveges kijelz
A „CD Error” (CD hiba) felirat
megjelenése azt jelenti, hogy valamilyen
probléma van a CD-vel. Ellenrizze, hogy
a CD nem sérült, koszos, maszatos-e,
majd helyezze be megfelelen. Ha az
üzenet újra megjelenik, vigye el az
egységet egy szakmhelybe. Javasoljuk,
hogy forduljon egy hivatalos Mazda
márkaszervizhez.
tA küls jackdugó/USB-port
használata*
Hordozható hangeszközt is kihangosíthat
az autó hangszóróira, ha csatlakoztatja azt
a küls jackdugóra.
Ehhez kereskedelemben kapható,
impedancia nélküli (3,5 ) sztereó mini
csatlakozókábelt használjon. A részletek
tekintetében konzultáljon egy
szakmhellyel. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
Úgy is lejátszhat hanganyagot, ha USB-
eszközt vagy iPodot csatlakoztat a
berendezés USB-portjához.
Lásd az „AUX/USB/iPod üzemmód” c.
részt, 5-60 oldal.
tHibajelzések
Ha a kijelzn egy hibaüzenet jelenik meg,
keresse meg a kiváltó okot a táblázatban.
Ha nem sikerül törölnie a hibaüzenetet,
vigye el a jármvet egy szakmhelybe.
Javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
MEGJEGYZÉS
•A gomb csak akkor jelenik meg
a képernyn, ha a címet nem lehet
egyszerre megjeleníteni.
•A kijelzn csak az az információ
jeleníthet meg (pl. eladó neve,
szám címe), ami ki lett írva a CD-re.
•Ez az egység bizonyos karaktereket
nem képes megjeleníteni. A nem
megjeleníthet karakterek helyén
egy csillag látható ( ).
•A kijelzn megjeleníthet
karakterek száma véges.
KijelzésOkMegoldás
CD Error
(CD hiba)A CD fejjel
lefelé lett
behelyezveTegye be helyesen a
CD-t. Ha a hibajelzés
továbbra is megjelenik
a kijelzn,
konzultáljon egy
szakmhellyel.
Javasoljuk, hogy
forduljon egy
hivatalos Mazda
márkaszervizhez.
A CD hibásTegyen be helyesen
egy másik CD-t. Ha a
hibajelzés továbbra is
megjelenik a kijelzn,
konzultáljon egy
szakmhellyel.
Javasoljuk, hogy
forduljon egy
hivatalos Mazda
márkaszervizhez.
*Egyes modelleken.

5-60
Az utastérben elérhet funkciók
Hangrendszer
4. Forgassa vagy nyomja meg a szélén a
vezérlgombot, és változtassa meg a
beállítási értéket.
5. Nyomja meg a vezérlgombot a
beállítási mód törléséhez.Hordozható hangeszközt is kihangosíthat
az autó hangszóróira, ha csatlakoztatja azt
a küls jackdugóra.
Ehhez kereskedelemben kapható,
impedancia nélküli (3,5 ) sztereó mini
csatlakozókábel szükséges. A részletek
tekintetében konzultáljon egy
szakmhellyel. Javasoljuk, hogy
forduljon egy hivatalos Mazda
márkaszervizhez.
Úgy is lejátszhat hanganyagot, ha egy
USB-eszközt vagy egy iPodot
csatlakoztat a berendezés USB-portjához.
1Az AUX-mód használata .... 5-62 oldal
2Az USB-mód használata
(A típus/B
típus). ................. 5-64 oldal
3Az USB-mód használata
(C típus/D típus) .................. 5-68 oldal
4Az iPod mód használata
(A típus/B típus) .................. 5-72 oldal
5Az iPod mód használata
(C típus/D
típus) .................. 5-76 oldalAUX/USB/iPod mód*
Külső jackdugó/USB-port
*Egyes modelleken.
