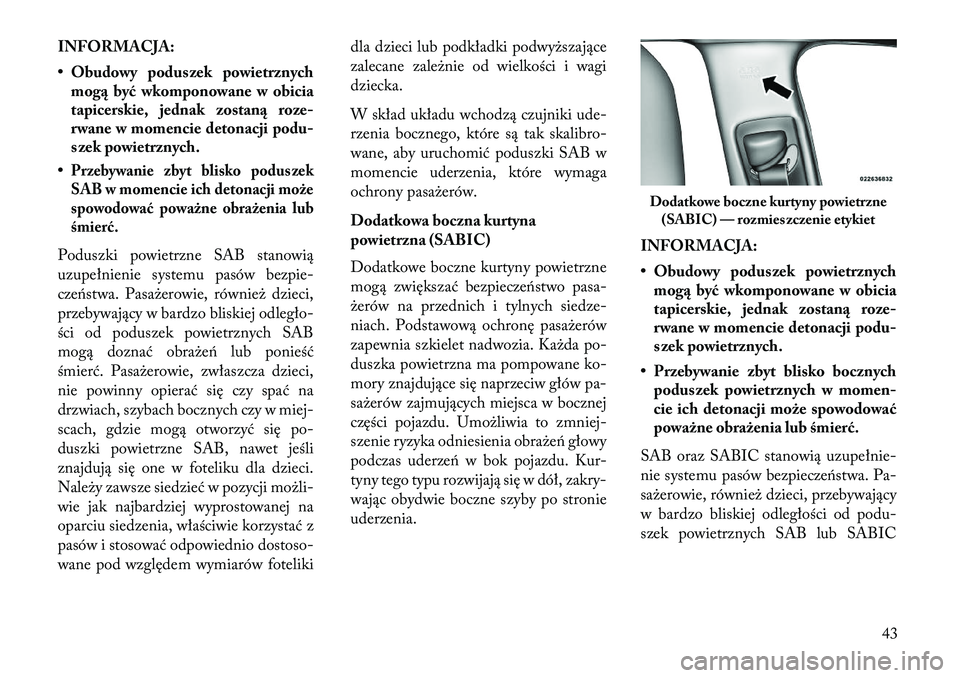

INFORMACJA:
• Obudowy poduszek powietrznychmog\b być wkomponowane w obicia
tapicerskie, jednak zostan\b roze-
rwane w momencie detonacji podu-
szek powietrznych.
•Przebywanie zbyt blisko poduszek
SAB w momencie ich detonacji może
spowodować poważne obrażenia lub
śmierć.Poduszki powietrzne SAB stanowią
uzupełnienie systemu pasów bezpie-
cze\bstwa. Pasażerowie, również dzieci,
przebywający w bardzo bliskiej odległo-
ści od poduszek powietrznych SAB
mogą doznać obraże\b lub ponieść
śmierć. Pasażerowie, zwłaszcza dzieci,
nie powinny opierać się czy spać na
drzwiach, szybach bocznych czy w miej-
scach, gdzie mogą otworzyć się po-
duszki powietrzne SAB, nawet jeśli
znajdują się one w foteliku dla dzieci.
Należy zawsze siedzieć w pozycji możli-
wie jak najbardziej wyprostowanej na
oparciu siedzenia, właściwie korzystać z
pasów i stosować odpowiednio dostoso-
wane pod względem wymiarów foteliki dla dzieci lub podkładki podwyższające
zalecane zależnie od wielkości i wagi
dziecka.
W skład układu wchodzą czujniki ude-
rzenia bocznego, które są tak skalibro-
wane, aby uruchomić poduszki SAB w
momencie uderzenia, które wymaga
ochrony pasażerów.
Dodatkowa boczna kurtyna
powietrzna (SABIC)
Dodatkowe boczne kurtyny powietrzne
mogą zwiększać bezpiecze\bstwo pasa-
żerów na przednich i tylnych siedze-
niach. Podstawową ochronę pasażerów
zapewnia szkielet nadwozia. Każda po-
duszka powietrzna ma pompowane ko-
mory znajdujące się naprzeciw głów pa-
sażerów zajmujących miejsca w bocznej
części pojazdu. Umożliwia to zmniej-
szenie ryzyka odniesienia obraże\b głowy
podczas uderze\b w bok pojazdu. Kur-
tyny tego typu rozwijają się w dół, zakry-
wając obydwie boczne szyby po stronie
uderzenia.
INFORMACJA:
• Obudowy poduszek powietrznych
mog\b być wkomponowane w obicia
tapicerskie, jednak zostan\b roze-
rwane w momencie detonacji podu-
szek powietrznych.
• Przebywanie zbyt blisko bocznych poduszek powietrznych w momen-
cie ich detonacji może spowodować
poważne obrażenia lub śmierć.
SAB oraz SABIC stanowią uzupełnie-
nie systemu pasów bezpiecze\bstwa. Pa-
sażerowie, również dzieci, przebywający
w bardzo bliskiej odległości od podu-
szek powietrznych SAB lub SABIC
Dodatkowe boczne kurtyny powietrzne (SABIC) — rozmieszczenie etykiet
43

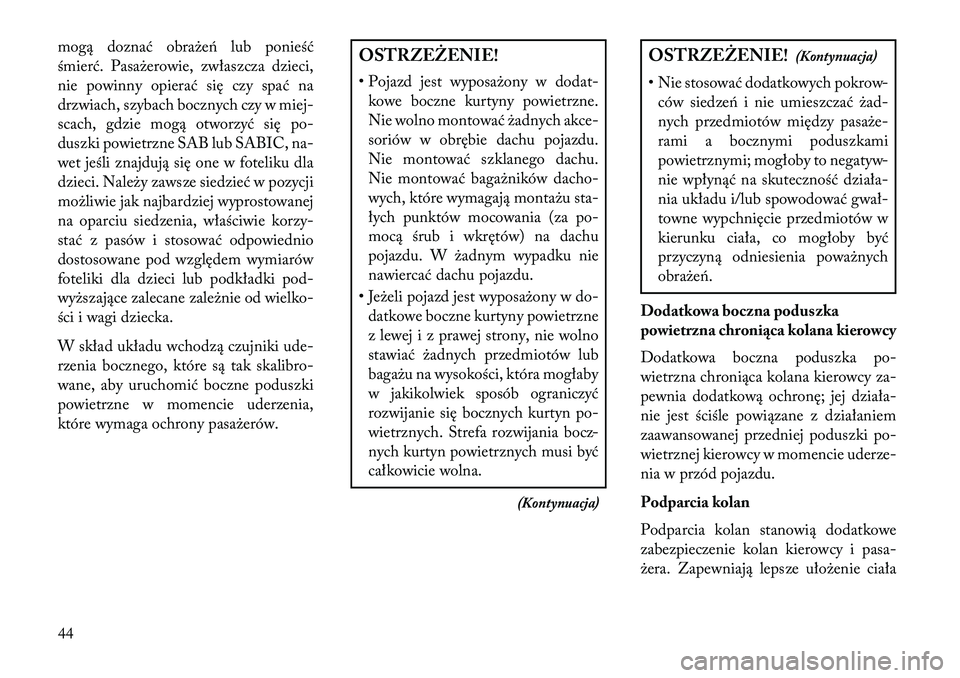

mogą doznać obraże\b lub ponieść
śmierć. Pasażerowie, zwłaszcza dzieci,
nie powinny opierać się czy spać na
drzwiach, szybach bocznych czy w miej-
scach, gdzie mogą otworzyć się po-
duszki powietrzne SAB lub SABIC, na-
wet jeśli znajdują się one w foteliku dla
dzieci. Należy zawsze siedzieć w pozycji
możliwie jak najbardziej wyprostowanej
na oparciu siedzenia, właściwie korzy-
stać z pasów i stosować odpowiednio
dostosowane pod względem wymiarów
foteliki dla dzieci lub podkładki pod-
wyższające zalecane zależnie od wielko-
ści i wagi dziecka.
W skład układu wchodzą czujniki ude-
rzenia bocznego, które są tak skalibro-
wane, aby uruchomić boczne poduszki
powietrzne w momencie uderzenia,
które wymaga ochrony pasażerów.
OSTRZ\fŻ\fNIE!
• Pojazd jest wyposażony w dodat-kowe boczne kurtyny powietrzne.
Nie wolno montować żadnych akce-
soriów w obrębie dachu pojazdu.
Nie montować szklanego dachu.
Nie montować bagażników dacho-
wych, które wymagają montażu sta-
łych punktów mocowania (za po-
mocą śrub i wkrętów) na dachu
pojazdu. W żadnym wypadku nie
nawiercać dachu pojazdu.
• Jeżeli pojazd jest wyposażony w do- datkowe boczne kurtyny powietrzne
z lewej i z prawej strony, nie wolno
stawiać żadnych przedmiotów lub
bagażu na wysokości, która mogłaby
w jakikolwiek sposób ograniczyć
rozwijanie się bocznych kurtyn po-
wietrznych. Strefa rozwijania bocz-
nych kurtyn powietrznych musi być
całkowicie wolna.
(Kontynuacja)
OSTRZ\fŻ\fNIE!(Kontynuacja)
• Nie stosować dodatkowych pokrow- ców siedze\b i nie umieszczać żad-
nych przedmiotów między pasaże-
rami a bocznymi poduszkami
powietrznymi; mogłoby to negatyw-
nie wpłynąć na skuteczność działa-
nia układu i/lub spowodować gwał-
towne wypchnięcie przedmiotów w
kierunku ciała, co mogłoby być
przyczyną odniesienia poważnych
obraże\b.
Dodatkowa boczna poduszka
powietrzna chroni\bca kolana kierowcy
Dodatkowa boczna poduszka po-
wietrzna chroniąca kolana kierowcy za-
pewnia dodatkową ochronę; jej działa-
nie jest ściśle powiązane z działaniem
zaawansowanej przedniej poduszki po-
wietrznej kierowcy w momencie uderze-
nia w przód pojazdu.
Podparcia kolan
Podparcia kolan stanowią dodatkowe
zabezpieczenie kolan kierowcy i pasa-
żera. Zapewniają lepsze ułożenie ciała
44

kierowcy i pasażera, co w połączeniu z
działaniem zaawansowanych przednich
poduszek powietrznych zwiększa po-
ziom bezpiecze\bstwa.
Zespolone działanie zaawansowanych
przednich poduszek powietrznych, pod-
parć kolan, pasów bezpiecze\bstwa i na-
pinaczy pasów bezpiecze\bstwa znacznie
podnosi poziom bezpiecze\bstwa kie-
rowcy i pasażera. Boczne poduszki po-
wietrzne działają również w połączeniu
z pasami bezpiecze\bstwa, aby zapewnić
wyższy poziom bezpiecze\bstwa pasaże-
rów.
Oto kilka prostych zasad, których prze-
strzeganie może zminimalizować ryzyko
odniesienia obraże\b ciała w wyniku de-
tonacji poduszki:
Dzieci do 12. roku życia powinny za-
wsze podróżować na tylnym siedzeniu i
być zapięte pasami bezpiecze\bstwa.
OSTRZ\fŻ\fNIE!
Małe dzieci nie powinny nigdy
podróżować w fotelikach ustawio-
nych tyłem do kierunku jazdy zamon-
towanych na przednim siedzeniu z
zaawansowaną przednią poduszką
powietrzną. Rozwinięcie poduszki
powietrznej może spowodować po-
ważne obrażenia ciała lub śmierć
dziecka.
Dzieci, które nie są wystarczająco duże,
aby korzystać z pasów bezpiecze\bstwa
(patrz część opisującą foteliki dziecięce),
powinny podróżować na tylnym siedze-
niu w foteliku lub na podstawce pod-
wyższającej. Starsze dzieci niekorzysta-
jące z fotelików lub podwyższe\b z
pasami pozycjonującymi powinny być
zapięte na tylnym siedzeniu. Nie należy
pozwalać dzieciom na zsuwanie pasa
barkowego za siebie lub pod ramię. Należy zapoznać się z instrukcją dostar-
czoną z fotelikiem, aby mieć pewność,
że jest właściwie użytkowany.
Wszystkie osoby w poje\fdzie muszą
mieć zawsze zapięte pasy biodrowe i
barkowe.
Siedzenia kierowcy i pasażera powinny
być odsunięte w takim stopniu, aby
umożliwić napełnienie zaawansowa-
nych przednich poduszek powietrznych.
Nie opierać się o drzwi ani szybę. Jeśli
pojazd ma boczne poduszki powietrzne i
nastąpi ich detonacja, wypełnią one
gwałtownie przestrze\b między kierowcą
a drzwiami.
Jeśli układ poduszek powietrznych wy-
maga dostosowania dla osoby niepełno-
sprawnej, należy skontaktować się z cen-
trum obsługi klienta. Numery telefonów
podane są w punkcie „Jeśli potrzebujesz
pomocy”.
45

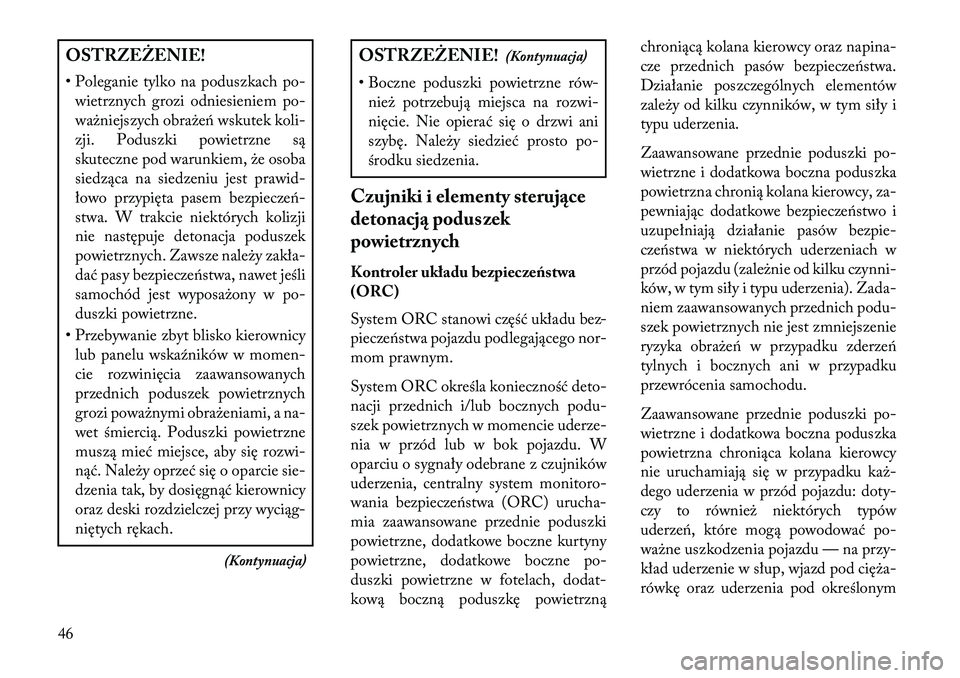

OSTRZ\fŻ\fNIE!
• Poleganie tylko na poduszkach po-wietrznych grozi odniesieniem po-
ważniejszych obraże\b wskutek koli-
zji. Poduszki powietrzne są
skuteczne pod warunkiem, że osoba
siedząca na siedzeniu jest prawid-
łowo przypięta pasem bezpiecze\b-
stwa. W trakcie niektórych kolizji
nie następuje detonacja poduszek
powietrznych. Zawsze należy zakła-
dać pasy bezpiecze\bstwa, nawet jeśli
samochód jest wyposażony w po-
duszki powietrzne.
• Przebywanie zbyt blisko kierownicy lub panelu wska\fników w momen-
cie rozwinięcia zaawansowanych
przednich poduszek powietrznych
grozi poważnymi obrażeniami, a na-
wet śmiercią. Poduszki powietrzne
muszą mieć miejsce, aby się rozwi-
nąć. Należy oprzeć się o oparcie sie-
dzenia tak, by dosięgnąć kierownicy
oraz deski rozdzielczej przy wyciąg-
niętych rękach.
(Kontynuacja)
OSTRZ\fŻ\fNIE!(Kontynuacja)
• Boczne poduszki powietrzne rów- nież potrzebują miejsca na rozwi-
nięcie. Nie opierać się o drzwi ani
szybę. Należy siedzieć prosto po-
środku siedzenia.
Czujniki i elementy steruj\bce
detonacj\b poduszek
powietrznych
Kontroler układu bezpieczeństwa
(ORC)
System ORC stanowi część układu bez-
piecze\bstwa pojazdu podlegającego nor-
mom prawnym.
System ORC określa konieczność deto-
nacji przednich i/lub bocznych podu-
szek powietrznych w momencie uderze-
nia w przód lub w bok pojazdu. W
oparciu o sygnały odebrane z czujników
uderzenia, centralny system monitoro-
wania bezpiecze\bstwa (ORC) urucha-
mia zaawansowane przednie poduszki
powietrzne, dodatkowe boczne kurtyny
powietrzne, dodatkowe boczne po-
duszki powietrzne w fotelach, dodat-
kową boczną poduszkę powietrzną chroniącą kolana kierowcy oraz napina-
cze przednich pasów bezpiecze\bstwa.
Działanie poszczególnych elementów
zależy od kilku czynników, w tym siły i
typu uderzenia.
Zaawansowane przednie poduszki po-
wietrzne i dodatkowa boczna poduszka
powietrzna chronią kolana kierowcy, za-
pewniając dodatkowe bezpiecze\bstwo i
uzupełniają działanie pasów bezpie-
cze\bstwa w niektórych uderzeniach w
przód pojazdu (zależnie od kilku czynni-
ków, w tym siły i typu uderzenia). Zada-
niem zaawansowanych przednich podu-
szek powietrznych nie jest zmniejszenie
ryzyka obraże\b w przypadku zderze\b
tylnych i bocznych ani w przypadku
przewrócenia samochodu.
Zaawansowane przednie poduszki po-
wietrzne i dodatkowa boczna poduszka
powietrzna chroniąca kolana kierowcy
nie uruchamiają się w przypadku każ-
dego uderzenia w przód pojazdu: doty-
czy to również niektórych typów
uderze\b, które mogą powodować po-
ważne uszkodzenia pojazdu — na przy-
kład uderzenie w słup, wjazd pod cięża-
rówkę oraz uderzenia pod określonym
46

kątem. Z drugiej strony zaawansowane
przednie poduszki powietrzne mogą zo-
stać uruchomione w niektórych uderze-
niach powodujących małe uszkodzenia,
ale generujące duże przeciążenie w po-
je\fdzie.
Boczne poduszki powietrzne nie są uru-
chamiane w przypadku wszystkich ude-
rze\b w bok pojazdu. Uruchomienie
bocznych poduszek powietrznych zależy
od siły i typu uderzenia.
Ponieważ czujniki poduszek powietrz-
nych monitorują przeciążenia pojazdu
przez cały czas, prędkość pojazdu i
uszkodzenie samych czujników nie jest
czynnikiem, który pozwala w jedno-
znaczny sposób określić zasadność deto-
nacji poduszek powietrznych.
Pasy bezpiecze\bstwa stanowią nie-
zbędne zabezpieczenie przy każdym ty-
pie uderzenia, a także umożliwiają
utrzymanie prawidłowej pozycji i odle-
głości ciała od poduszki powietrznej
podczas uderzenia.Moduł ORC monitoruje gotowość
elektronicznych podzespołów wchodzą-
cych w skład układu poduszek powietrz-
nych po przestawieniu wyłącznika za-
płonu w położenie START lub ON/
RUN. Gdy wyłącznik zapłonu znajduje
się w położeniu OFF lub w położeniu
ACC, układ poduszek powietrznych
jest wyłączony i uruchomienie poduszek
powietrznych nie nastąpi.
System ORC ma awaryjny układ zasila-
nia, który może uruchomić poduszki
powietrzne nawet w przypadku odcięcia
zasilania z akumulatora lub odłączenia
akumulatora przed detonacją poduszek
powietrznych.
Przy każdym włączaniu za-
płonu system ORC wysyła
polecenie zapalenia lampki
ostrzegawczej poduszek po-
wietrznych na tablicy wska\fników na
cztery do ośmiu sekund (faza autokon-
troli). Po zako\bczeniu fazy autokontroli
lampka kontrolna poduszek powietrz-
nych gaśnie. Jeżeli system ORC wykryje
niezgodność w którymś elemencie
układu, wysyła polecenie chwilowego lub stałego zapalenia lampki ostrzegaw-
czej poduszek powietrznych. Jeżeli po
ponownym uruchomieniu pojazdu
lampka kontrolna zostanie zapalona,
system wyemituje pojedynczy sygnał
d\fwiękowy.
Dotyczy to również czynności diagno-
stycznych, które powodują zapalenie
lampki ostrzegawczej poduszek po-
wietrznych na tablicy wska\fników w
momencie wykrycia niezgodności doty-
czącej układu poduszek powietrznych.
Procedura diagnostyczna powoduje za-
pisanie typu usterki.
47

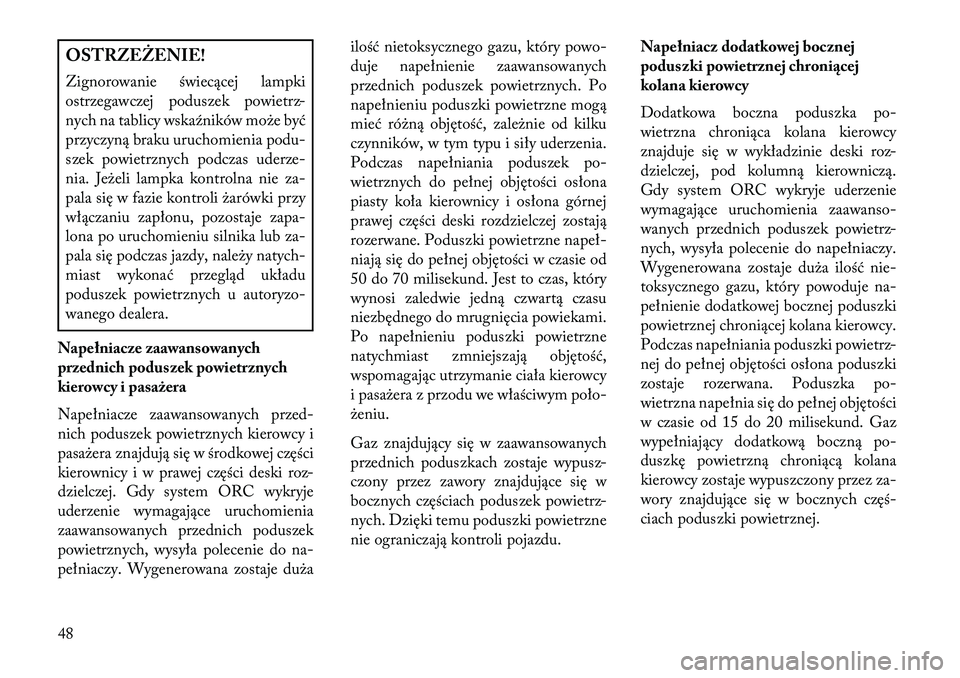

OSTRZ\fŻ\fNIE!
Zignorowanie świecącej lampki
ostrzegawczej poduszek powietrz-
nych na tablicy wska\fników może być
przyczyną braku uruchomienia podu-
szek powietrznych podczas uderze-
nia. Jeżeli lampka kontrolna nie za-
pala się w fazie kontroli żarówki przy
włączaniu zapłonu, pozostaje zapa-
lona po uruchomieniu silnika lub za-
pala się podczas jazdy, należy natych-
miast wykonać przegląd układu
poduszek powietrznych u autoryzo-
wanego dealera.
Napełniacze zaawansowanych
przednich poduszek powietrznych
kierowcy i pasażera
Napełniacze zaawansowanych przed-
nich poduszek powietrznych kierowcy i
pasażera znajdują się w środkowej części
kierownicy i w prawej części deski roz-
dzielczej. Gdy system ORC wykryje
uderzenie wymagające uruchomienia
zaawansowanych przednich poduszek
powietrznych, wysyła polecenie do na-
pełniaczy. Wygenerowana zostaje duża ilość nietoksycznego gazu, który powo-
duje napełnienie zaawansowanych
przednich poduszek powietrznych. Po
napełnieniu poduszki powietrzne mogą
mieć różną objętość, zależnie od kilku
czynników, w tym typu i siły uderzenia.
Podczas napełniania poduszek po-
wietrznych do pełnej objętości osłona
piasty koła kierownicy i osłona górnej
prawej części deski rozdzielczej zostają
rozerwane. Poduszki powietrzne napeł-
niają się do pełnej objętości w czasie od
50 do 70 milisekund. Jest to czas, który
wynosi zaledwie jedną czwartą czasu
niezbędnego do mrugnięcia powiekami.
Po napełnieniu poduszki powietrzne
natychmiast zmniejszają objętość,
wspomagając utrzymanie ciała kierowcy
i pasażera z przodu we właściwym poło-
żeniu.
Gaz znajdujący się w zaawansowanych
przednich poduszkach zostaje wypusz-
czony przez zawory znajdujące się w
bocznych częściach poduszek powietrz-
nych. Dzięki temu poduszki powietrzne
nie ograniczają kontroli pojazdu.
Napełniacz dodatkowej bocznej
poduszki powietrznej chroni\bcej
kolana kierowcy
Dodatkowa boczna poduszka po-
wietrzna chroniąca kolana kierowcy
znajduje się w wykładzinie deski roz-
dzielczej, pod kolumną kierowniczą.
Gdy system ORC wykryje uderzenie
wymagające uruchomienia zaawanso-
wanych przednich poduszek powietrz-
nych, wysyła polecenie do napełniaczy.
Wygenerowana zostaje duża ilość nie-
toksycznego gazu, który powoduje na-
pełnienie dodatkowej bocznej poduszki
powietrznej chroniącej kolana kierowcy.
Podczas napełniania poduszki powietrz-
nej do pełnej objętości osłona poduszki
zostaje rozerwana. Poduszka po-
wietrzna napełnia się do pełnej objętości
w czasie od 15 do 20 milisekund. Gaz
wypełniający dodatkową boczną po-
duszkę powietrzną chroniącą kolana
kierowcy zostaje wypuszczony przez za-
wory znajdujące się w bocznych częś-
ciach poduszki powietrznej.
48

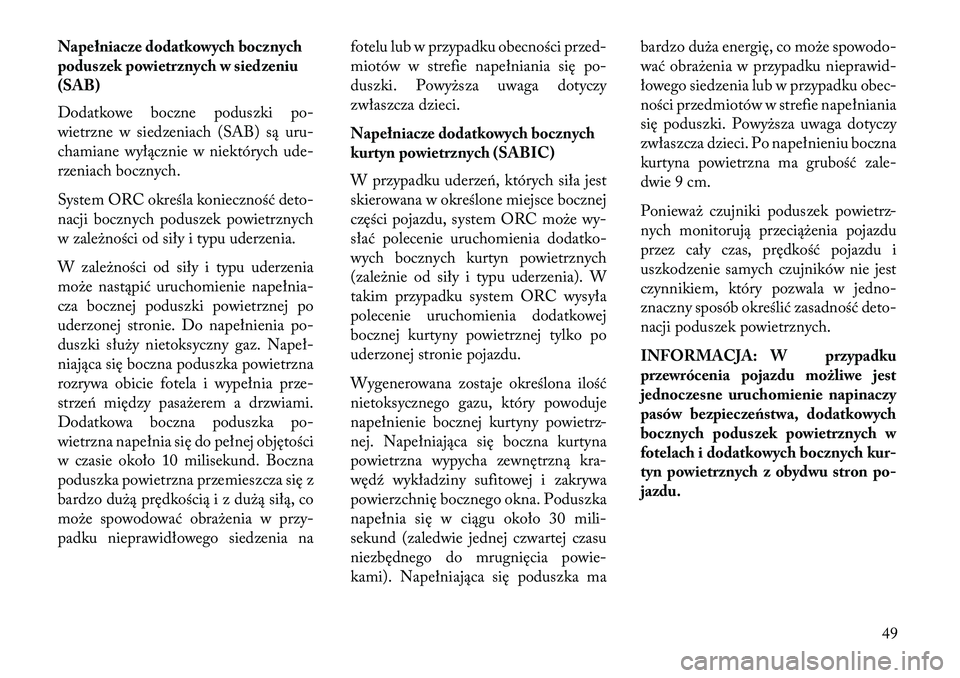

Napełniacze dodatkowych bocznych
poduszek powietrznych w siedzeniu
(SAB)
Dodatkowe boczne poduszki po-
wietrzne w siedzeniach (SAB) są uru-
chamiane wyłącznie w niektórych ude-
rzeniach bocznych.
System ORC określa konieczność deto-
nacji bocznych poduszek powietrznych
w zależności od siły i typu uderzenia.
W zależności od siły i typu uderzenia
może nastąpić uruchomienie napełnia-
cza bocznej poduszki powietrznej po
uderzonej stronie. Do napełnienia po-
duszki służy nietoksyczny gaz. Napeł-
niająca się boczna poduszka powietrzna
rozrywa obicie fotela i wypełnia prze-
strze\b między pasażerem a drzwiami.
Dodatkowa boczna poduszka po-
wietrzna napełnia się do pełnej objętości
w czasie około 10 milisekund. Boczna
poduszka powietrzna przemieszcza się z
bardzo dużą prędkością i z dużą siłą, co
może spowodować obrażenia w przy-
padku nieprawidłowego siedzenia nafotelu lub w przypadku obecności przed-
miotów w strefie napełniania się po-
duszki. Powyższa uwaga dotyczy
zwłaszcza dzieci.
Napełniacze dodatkowych bocznych
kurtyn powietrznych (SABIC)
W przypadku uderze\b, których siła jest
skierowana w określone miejsce bocznej
części pojazdu, system ORC może wy-
słać polecenie uruchomienia dodatko-
wych bocznych kurtyn powietrznych
(zależnie od siły i typu uderzenia). W
takim przypadku system ORC wysyła
polecenie uruchomienia dodatkowej
bocznej kurtyny powietrznej tylko po
uderzonej stronie pojazdu.
Wygenerowana zostaje określona ilość
nietoksycznego gazu, który powoduje
napełnienie bocznej kurtyny powietrz-
nej. Napełniająca się boczna kurtyna
powietrzna wypycha zewnętrzną kra-
węd\f wykładziny sufitowej i zakrywa
powierzchnię bocznego okna. Poduszka
napełnia się w ciągu około 30 mili-
sekund (zaledwie jednej czwartej czasu
niezbędnego do mrugnięcia powie-
kami). Napełniająca się poduszka mabardzo duża energię, co może spowodo-
wać obrażenia w przypadku nieprawid-
łowego siedzenia lub w przypadku obec-
ności przedmiotów w strefie napełniania
się poduszki. Powyższa uwaga dotyczy
zwłaszcza dzieci. Po napełnieniu boczna
kurtyna powietrzna ma grubość zale-
dwie 9 cm.
Ponieważ czujniki poduszek powietrz-
nych monitorują przeciążenia pojazdu
przez cały czas, prędkość pojazdu i
uszkodzenie samych czujników nie jest
czynnikiem, który pozwala w jedno-
znaczny sposób określić zasadność deto-
nacji poduszek powietrznych.
INFORMACJA: W przypadku
przewrócenia pojazdu możliwe jest
jednoczesne uruchomienie napinaczy
pasów bezpieczeństwa, dodatkowych
bocznych poduszek powietrznych w
fotelach i dodatkowych bocznych kur-
tyn powietrznych z obydwu stron po-
jazdu.
49

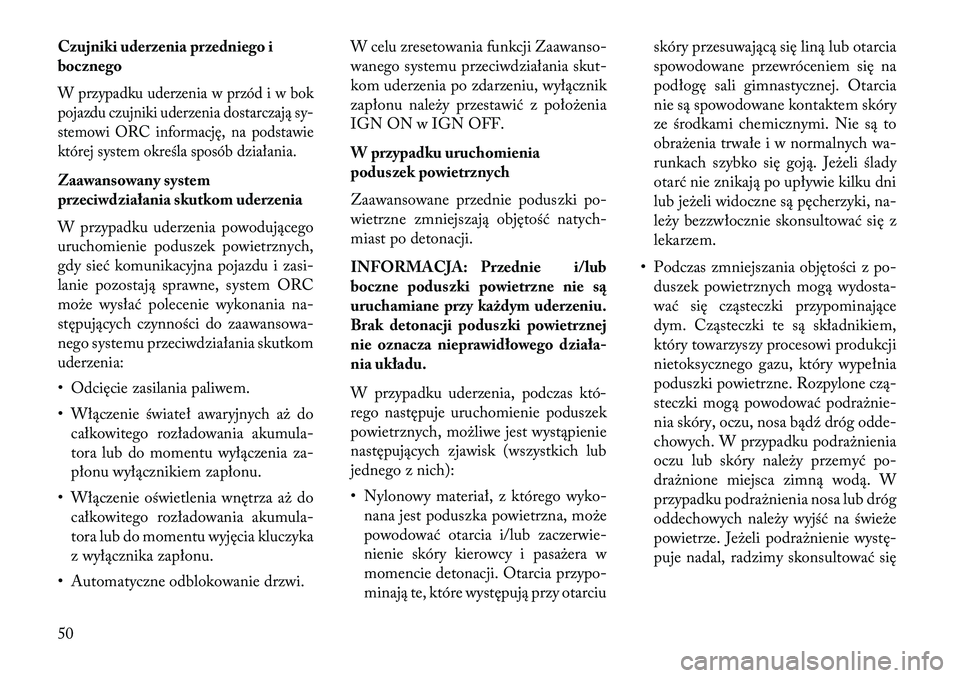

Czujniki uderzenia przedniego i
bocznegoW przypadku uderzenia w przód i w bok
pojazdu czujniki uderzenia dostarczają sy-
stemowi ORC informację, na podstawie
której system określa sposób działania.Zaawansowany system
przeciwdziałania skutkom uderzenia
W przypadku uderzenia powodującego
uruchomienie poduszek powietrznych,
gdy sieć komunikacyjna pojazdu i zasi-
lanie pozostają sprawne, system ORC
może wysłać polecenie wykonania na-
stępujących czynności do zaawansowa-
nego systemu przeciwdziałania skutkom
uderzenia:
• Odcięcie zasilania paliwem.
• Włączenie świateł awaryjnych aż docałkowitego rozładowania akumula-
tora lub do momentu wyłączenia za-
płonu wyłącznikiem zapłonu.
• Włączenie oświetlenia wnętrza aż do całkowitego rozładowania akumula-
tora lub do momentu wyjęcia kluczyka
z wyłącznika zapłonu.
• Automatyczne odblokowanie drzwi. W celu zresetowania funkcji Zaawanso-
wanego systemu przeciwdziałania skut-
kom uderzenia po zdarzeniu, wyłącznik
zapłonu należy przestawić z położenia
IGN ON w IGN OFF.
W przypadku uruchomienia
poduszek powietrznych
Zaawansowane przednie poduszki po-
wietrzne zmniejszają objętość natych-
miast po detonacji.
INFORMACJA: Przednie i/lub
boczne poduszki powietrzne nie s\b
uruchamiane przy każdym uderzeniu.
Brak detonacji poduszki powietrznej
nie oznacza nieprawidłowego działa-
nia układu.
W przypadku uderzenia, podczas któ-
rego następuje uruchomienie poduszek
powietrznych, możliwe jest wystąpienie
następujących zjawisk (wszystkich lub
jednego z nich):
• Nylonowy materiał, z którego wyko-
nana jest poduszka powietrzna, może
powodować otarcia i/lub zaczerwie-
nienie skóry kierowcy i pasażera w
momencie detonacji. Otarcia przypo-
minają te, które występują przy otarciu skóry przesuwającą się liną lub otarcia
spowodowane przewróceniem się na
podłogę sali gimnastycznej. Otarcia
nie są spowodowane kontaktem skóry
ze środkami chemicznymi. Nie są to
obrażenia trwałe i w normalnych wa-
runkach szybko się goją. Jeżeli ślady
otarć nie znikają po upływie kilku dni
lub jeżeli widoczne są pęcherzyki, na-
leży bezzwłocznie skonsultować się z
lekarzem.
• Podczas zmniejszania objętości z po- duszek powietrznych mogą wydosta-
wać się cząsteczki przypominające
dym. Cząsteczki te są składnikiem,
który towarzyszy procesowi produkcji
nietoksycznego gazu, który wypełnia
poduszki powietrzne. Rozpylone czą-
steczki mogą powodować podrażnie-
nia skóry, oczu, nosa bąd\f dróg odde-
chowych. W przypadku podrażnienia
oczu lub skóry należy przemyć po-
drażnione miejsca zimną wodą. W
przypadku podrażnienia nosa lub dróg
oddechowych należy wyjść na świeże
powietrze. Jeżeli podrażnienie wystę-
puje nadal, radzimy skonsultować się
50
