BEZPIECZNIKI
Zintegrowany moduł zasilania
Zintegrowany moduł zasilania znajduje
się w komorze silnika. Moduł zawiera
bezpieczniki i przekaźniki.
PRZESTROGA!
• Podczas monta\bu pokrywy zinte-growanego modułu zasilania nale\by
zwrócić uwagę na prawidłowe usta-
wienie i zamocowanie pokrywy.
Nieprawidłowe zamocowanie po-
krywy mo\be być przyczyną przedo-
stawania się wody do zintegrowa-
nego modułu zasilania, co mo\be
doprowadzić do elektrycznej
usterki.
(Kontynuacja)
PRZESTROGA!(Kontynuacja)
• W przypadku wymiany przepalo- nego bezpiecznika nale\by u\być bez-
piecznika o takim samym ampera\bu.
U\bycie bezpiecznika o innym ampe-
ra\bu mo\be spowodować niebez-
pieczne przecią\benie instalacji elek-
trycznej. Jeśli bezpiecznik o
prawidłowym ampera\bu ulega prze-
paleniu po wymianie, obwód elek-
tryczny zabezpieczony tym bez-
piecznikiem wymaga naprawy.
Gniazdo Wkładka topi-
kowa \famknięta Bezpiecznik mini Opis
1 —— Zapasowy
2 Zielony 40 A — Wentylator chłodnicy nr 1
3 Czerwony 50 A — Układ wspomagania kierownicy nr 1
4 Ró\bowy 30 A — Rozrusznik
5 Zielony 40 A — Układ ABS
6 —— Zapasowy
7 Czerwony 50 A — Nagrzewnica kabiny nr1 — tylko silnik Diesla
8 Czerwony 50 A — Nagrzewnica kabiny nr 2 — tylko silnik Diesla
9 —Żółty 20 A DTCM
Zintegrowany moduł zasilania
339

GniazdoWkładka topi-
kowa \famknięta Bezpiecznik mini Opis
10 —Jasnobrązowy 5 A Bezpieczeństwo
11 —Żółty 20 A Sygnały dźwiękowe
12 —Czerwony 10 A Sprzęgło układu klimatyzacji
13 —— Zapasowy
14 —Naturalny 25 A Układ ABS
15 —— Zapasowy
16 —— Zapasowy
18 Czerwony 50 A — Wentylator chłodnicy #2
19 Czerwony 50 A — Układ wspomagania kierownicy #2
20 Ró\bowy 30 A — Silnik wycieraczek
21 Ró\bowy 30 A — Spryskiwacze reflektorów
22 Czerwony 50 A — Moduł świec \barowych — tylko w silnikach Diesla
23 Ró\bowy 30 A — Zasilanie pompy paliwowej/Nagrzewnica paliwa silnika Diesla
— tylko w silnikach Diesla
24 Czerwony 50 A — Nagrzewnica kabiny nr 3 — tylko silnik Diesla
28 —Naturalny 25 A Pompa paliwowa
29 —Niebieski 15 A Skrzynia biegów/Mechanizm zmiany biegów (moduł TCM)
30 —— Zapasowy
31 —Naturalny 25 A Moduł sterujący silnikiem (PCM)
32 —— Zapasowy
33 —— Zapasowy
34 —Naturalny 25 A Zasilanie ASD nr 1
340

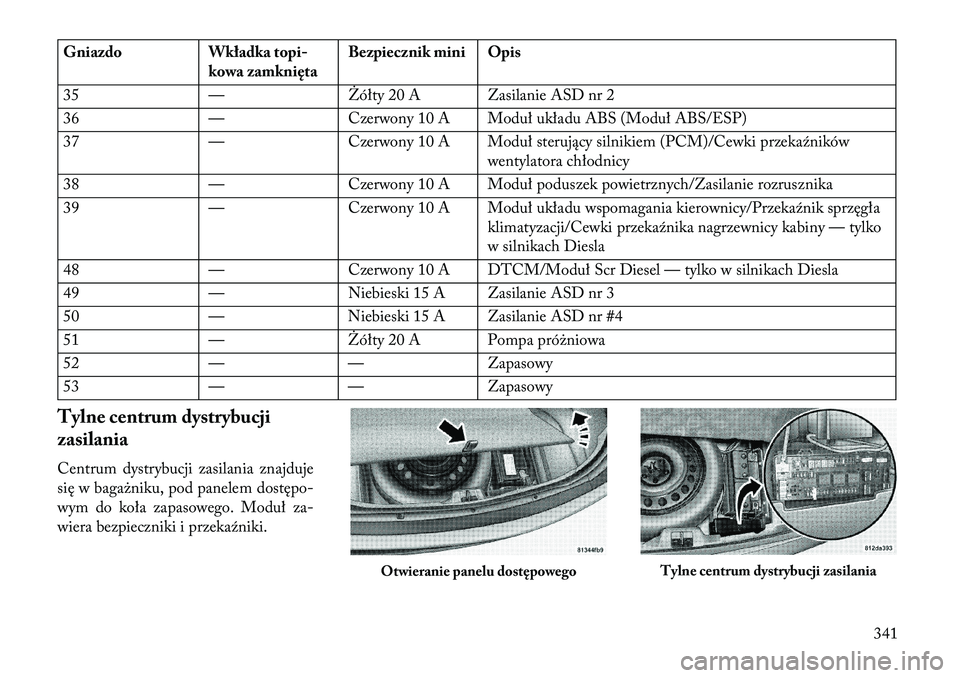

GniazdoWkładka topi-
kowa \famknięta Bezpiecznik mini Opis
35 —Żółty 20 A Zasilanie ASD nr 2
36 —Czerwony 10 A Moduł układu ABS (Moduł ABS/ESP)
37 —Czerwony 10 A Moduł sterujący silnikiem (PCM)/Cewki przekaźników
wentylatora chłodnicy
38 —Czerwony 10 A Moduł poduszek powietrznych/Zasilanie rozrusznika
39 —Czerwony 10 A Moduł układu wspomagania kierownicy/Przekaźnik sprzęgła
klimatyzacji/Cewki przekaźnika nagrzewnicy kabiny — tylko
w silnikach Diesla
48 —Czerwony 10 A DTCM/Moduł Scr Diesel — tylko w silnikach Diesla
49 —Niebieski 15 A Zasilanie ASD nr 3
50 —Niebieski 15 A Zasilanie ASD nr #4
51 —Żółty 20 A Pompa pró\bniowa
52 —— Zapasowy
53 —— Zapasowy
Tylne centrum dystrybucji
zasilania
Centrum dystrybucji zasilania znajduje
się w baga\bniku, pod panelem dostępo-
wym do koła zapasowego. Moduł za-
wiera bezpieczniki i przekaźniki.
Otwieranie panelu dostępowego
Tylne centrum dystrybucji zasilania
341

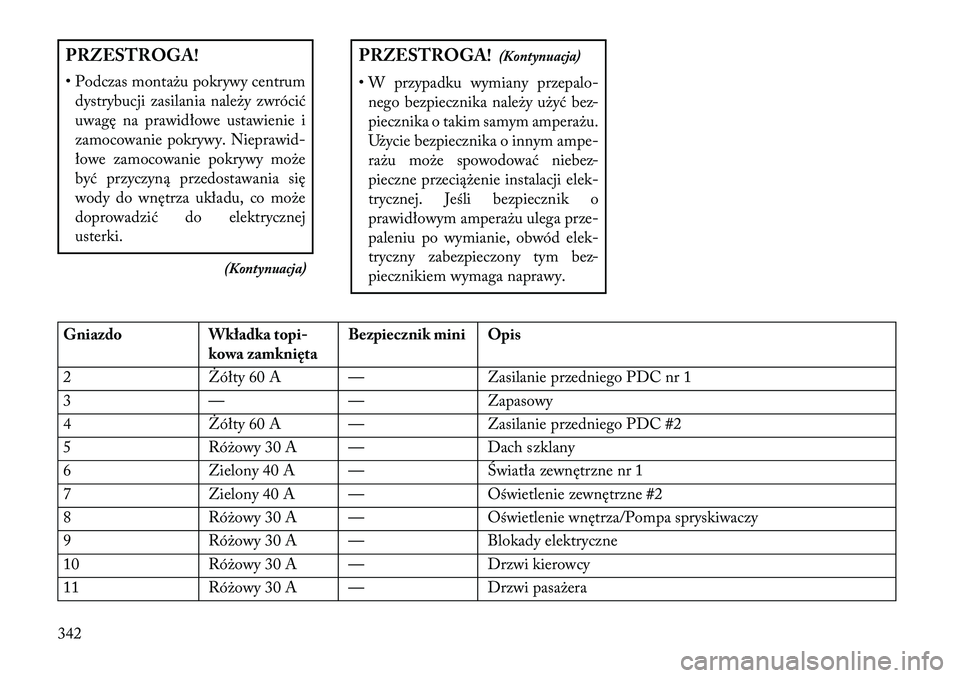

PRZESTROGA!
• Podczas monta\bu pokrywy centrumdystrybucji zasilania nale\by zwrócić
uwagę na prawidłowe ustawienie i
zamocowanie pokrywy. Nieprawid-
łowe zamocowanie pokrywy mo\be
być przyczyną przedostawania się
wody do wnętrza układu, co mo\be
doprowadzić do elektrycznej
usterki.
(Kontynuacja)
PRZESTROGA!(Kontynuacja)
• W przypadku wymiany przepalo- nego bezpiecznika nale\by u\być bez-
piecznika o takim samym ampera\bu.
U\bycie bezpiecznika o innym ampe-
ra\bu mo\be spowodować niebez-
pieczne przecią\benie instalacji elek-
trycznej. Jeśli bezpiecznik o
prawidłowym ampera\bu ulega prze-
paleniu po wymianie, obwód elek-
tryczny zabezpieczony tym bez-
piecznikiem wymaga naprawy.
Gniazdo Wkładka topi-
kowa \famknięta Bezpiecznik mini Opis
2 Żółty 60 A — Zasilanie przedniego PDC nr 1
3 —— Zapasowy
4 Żółty 60 A — Zasilanie przedniego PDC #2
5 Ró\bowy 30 A — Dach szklany
6 Zielony 40 A — Światła zewnętrzne nr 1
7 Zielony 40 A — Oświetlenie zewnętrzne #2
8 Ró\bowy 30 A — Oświetlenie wnętrza/Pompa spryskiwaczy
9 Ró\bowy 30 A — Blokady elektryczne
10 Ró\bowy 30 A — Drzwi kierowcy
11 Ró\bowy 30 A — Drzwi pasa\bera
342

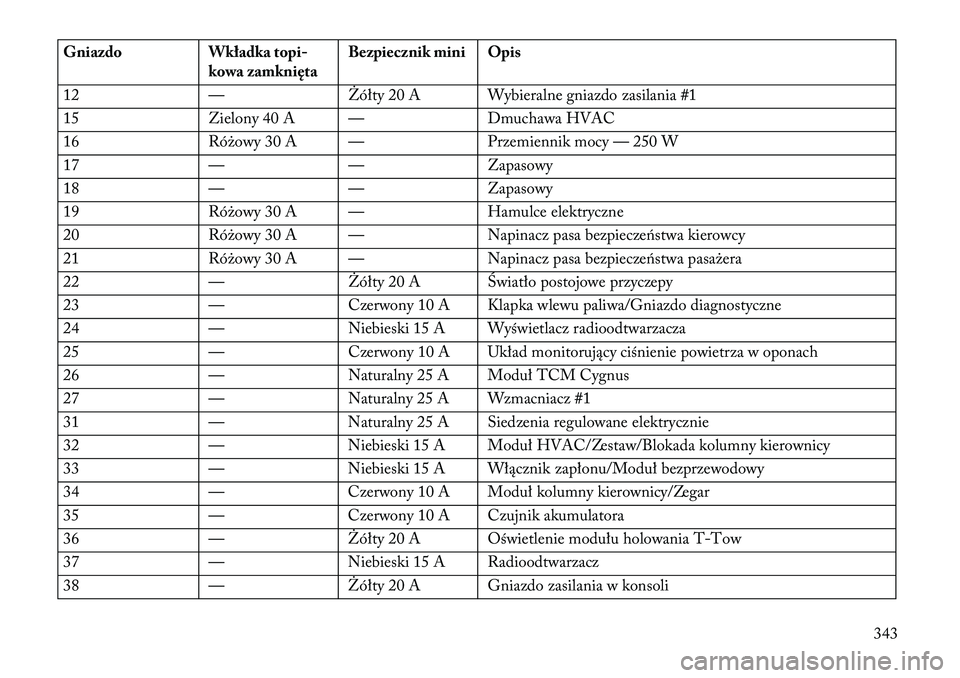

GniazdoWkładka topi-
kowa \famknięta Bezpiecznik mini Opis
12 —Żółty 20 A Wybieralne gniazdo zasilania #1
15 Zielony 40 A — Dmuchawa HVAC
16 Ró\bowy 30 A — Przemiennik mocy — 250 W
17 —— Zapasowy
18 —— Zapasowy
19 Ró\bowy 30 A — Hamulce elektryczne
20 Ró\bowy 30 A — Napinacz pasa bezpieczeństwa kierowcy
21 Ró\bowy 30 A — Napinacz pasa bezpieczeństwa pasa\bera
22 —Żółty 20 A Światło postojowe przyczepy
23 —Czerwony 10 A Klapka wlewu paliwa/Gniazdo diagnostyczne
24 —Niebieski 15 A Wyświetlacz radioodtwarzacza
25 —Czerwony 10 A Układ monitorujący ciśnienie powietrza w oponach
26 —Naturalny 25 A Moduł TCM Cygnus
27 —Naturalny 25 A Wzmacniacz #1
31 —Naturalny 25 A Siedzenia regulowane elektrycznie
32 —Niebieski 15 A Moduł HVAC/Zestaw/Blokada kolumny kierownicy
33 —Niebieski 15 A Włącznik zapłonu/Moduł bezprzewodowy
34 —Czerwony 10 A Moduł kolumny kierownicy/Zegar
35 —Czerwony 10 A Czujnik akumulatora
36 —Żółty 20 A Oświetlenie modułu holowania T-Tow
37 —Niebieski 15 A Radioodtwarzacz
38 —Żółty 20 A Gniazdo zasilania w konsoli
343

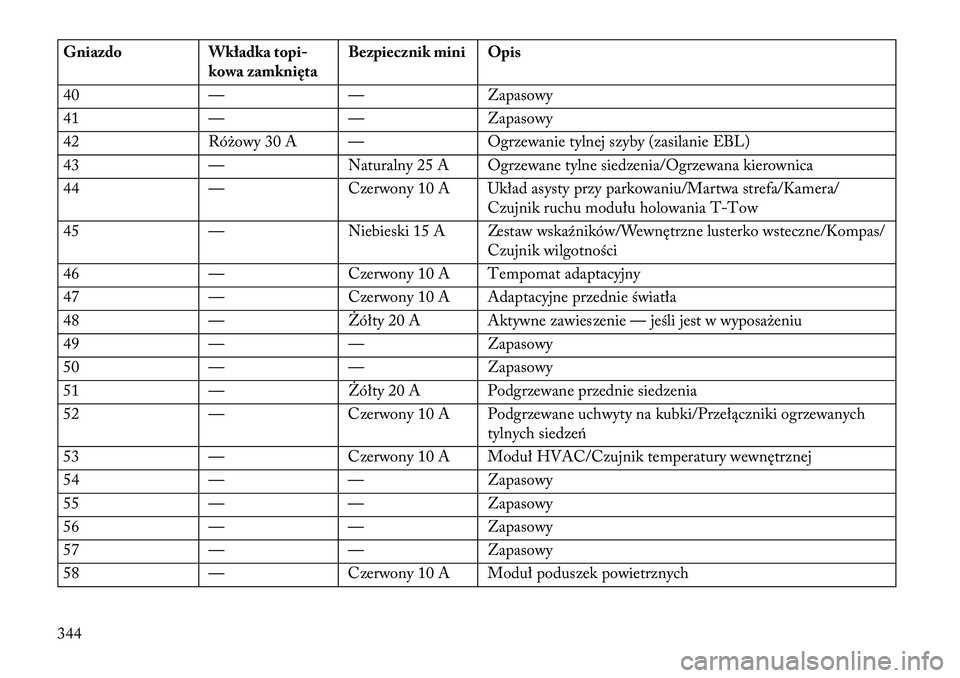

GniazdoWkładka topi-
kowa \famknięta Bezpiecznik mini Opis
40 —— Zapasowy
41 —— Zapasowy
42 Ró\bowy 30 A — Ogrzewanie tylnej szyby (zasilanie EBL)
43 —Naturalny 25 A Ogrzewane tylne siedzenia/Ogrzewana kierownica
44 —Czerwony 10 A Układ asysty przy parkowaniu/Martwa strefa/Kamera/
Czujnik ruchu modułu holowania T-Tow
45 —Niebieski 15 A Zestaw wskaźników/Wewnętrzne lusterko wsteczne/Kompas/
Czujnik wilgotności
46 —Czerwony 10 A Tempomat adaptacyjny
47 —Czerwony 10 A Adaptacyjne przednie światła
48 —Żółty 20 A Aktywne zawieszenie — jeśli jest w wyposa\beniu
49 —— Zapasowy
50 —— Zapasowy
51 —Żółty 20 A Podgrzewane przednie siedzenia
52 —Czerwony 10 A Podgrzewane uchwyty na kubki/Przełączniki ogrzewanych
tylnych siedzeń
53 —Czerwony 10 A Moduł HVAC/Czujnik temperatury wewnętrznej
54 —— Zapasowy
55 —— Zapasowy
56 —— Zapasowy
57 —— Zapasowy
58 —Czerwony 10 A Moduł poduszek powietrznych
344

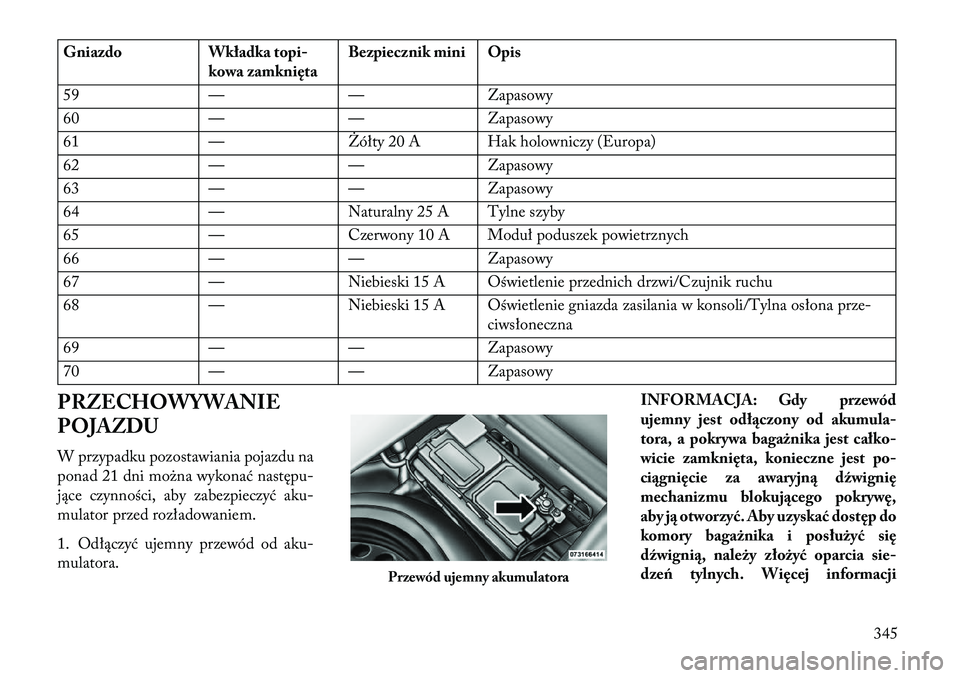

GniazdoWkładka topi-
kowa \famknięta Bezpiecznik mini Opis
59 —— Zapasowy
60 —— Zapasowy
61 —Żółty 20 A Hak holowniczy (Europa)
62 —— Zapasowy
63 —— Zapasowy
64 —Naturalny 25 A Tylne szyby
65 —Czerwony 10 A Moduł poduszek powietrznych
66 —— Zapasowy
67 —Niebieski 15 A Oświetlenie przednich drzwi/Czujnik ruchu
68 —Niebieski 15 A Oświetlenie gniazda zasilania w konsoli/Tylna osłona prze-
ciwsłoneczna
69 —— Zapasowy
70 —— Zapasowy
PRZECHOWYWANIE
POJAZDU
W przypadku pozostawiania pojazdu na
ponad 21 dni mo\bna wykonać następu-
jące czynności, aby zabezpieczyć aku-
mulator przed rozładowaniem.
1. Odłączyć ujemny przewód od aku-
mulatora. INFORMACJA: Gdy przewód
ujemny jest odłączony od
akumula-
tora, a pokrywa bagażnika jestcałko-
wicie \famknięta, konieczne jest po-
c iągnięcie za awaryjną dźwignię
mechanizmu blokującego pokrywę,
aby ją otworzyć. Aby uzyskać dostęp do
komory bagażnika i posłużyć się
dźwignią, należy złożyć oparcia s ie-

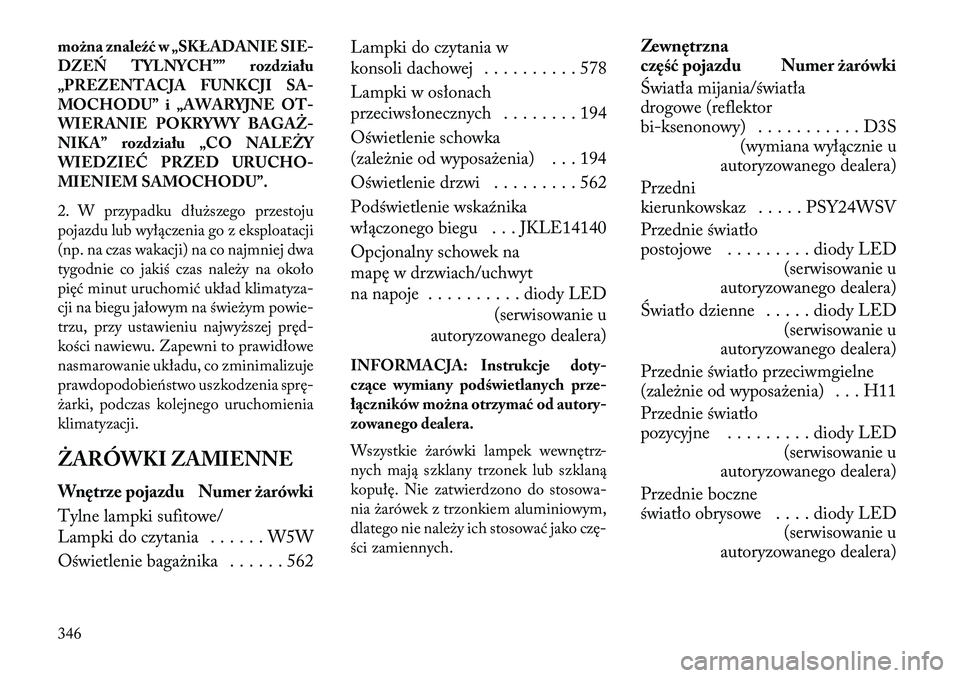

dz eń tylnych. Więcej informacji
Przewód ujemny akumulatora
345

można znaleźć w „SKŁADANIE SIE-
DZEŃ TYLNYCH”” rozdziału
„PREZENTACJA FUNKCJI SA-
MOCHODU” i „AWARYJNE OT-
WIERANIE POKRYWY BAGAŻ
