2013 Hyundai Santa Fe Manual del propietario (in Spanish)

749
Mantenimiento

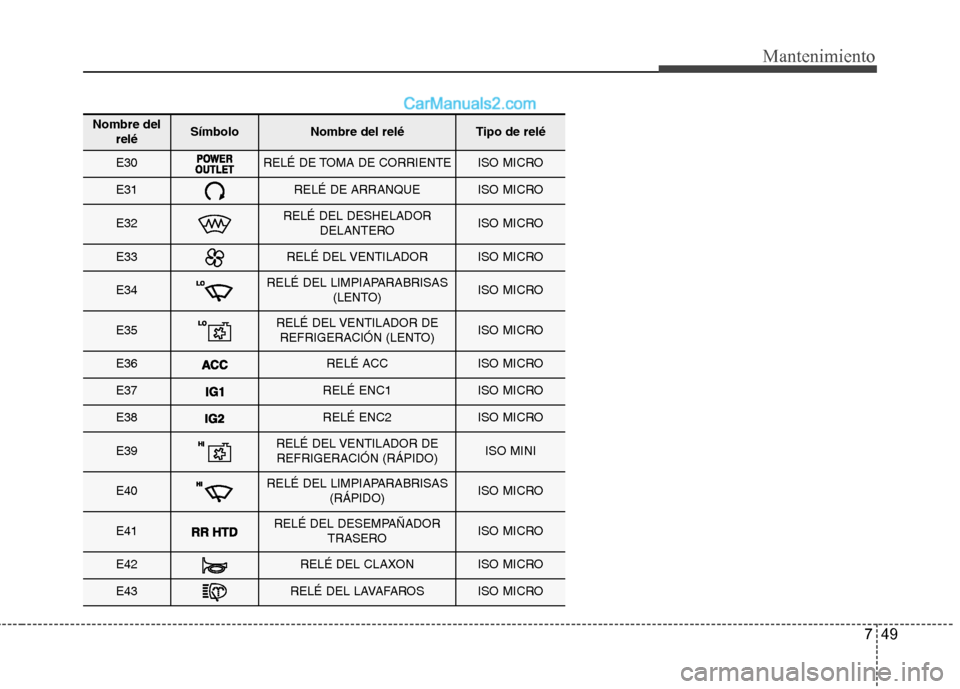

Nombre delreléSímbolo Nombre del reléTipo de relé
E30RELÉ DE TOMA DE CORRIENTEISO MICRO
E31RELÉ DE ARRANQUEISO MICRO
E32RELÉ DEL DESHELADOR DELANTEROISO MICRO
E33RELÉ DEL VENTILADORISO MICRO
E34RELÉ DEL LIMPIAPARABRISAS (LENTO)ISO MICRO
E35RELÉ DEL VENTILADOR DEREFRIGERACIÓN (LENTO)ISO MICRO
E36RELÉ ACCISO MICRO
E37RELÉ ENC1ISO MICRO
E38RELÉ ENC2ISO MICRO
E39RELÉ DEL VENTILADOR DEREFRIGERACIÓN (RÁPIDO)ISO MINI
E40RELÉ DEL LIMPIAPARABRISAS (RÁPIDO)ISO MICRO
E41RELÉ DEL DESEMPAÑADORTRASEROISO MICRO
E42RELÉ DEL CLAXONISO MICRO
E43RELÉ DEL LAVAFAROSISO MICRO

Mantenimiento
50
7

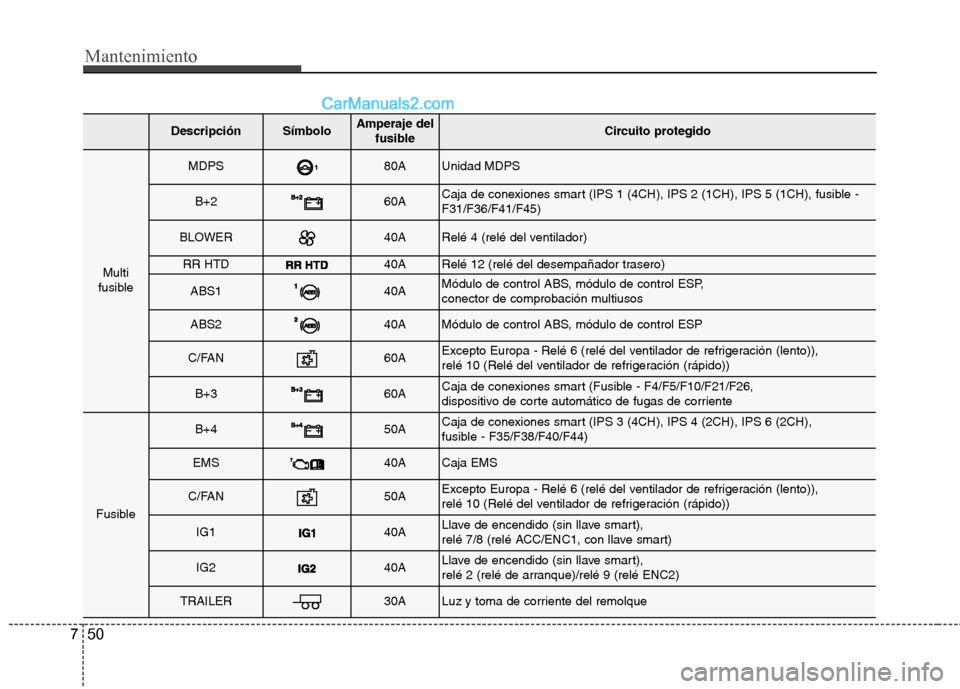

DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Multi
fusible
MDPS80AUnidad MDPS
B+260ACaja de conexiones smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), fusible - F31/F36/F41/F45)
BLOWER40ARelé 4 (relé del ventilador)
RR HTD40ARelé 12 (relé del desempañador trasero)
ABS140AMódulo de control ABS, módulo de control ESP,
conector de comprobación multiusos
ABS240AMódulo de control ABS, módulo de control ESP
C/FAN60AExcepto Europa - Relé 6 (relé del ventilador de refrigeración (lento)),
relé 10 (Relé del ventilador de refrigeración (rápido))
B+360ACaja de conexiones smart (Fusible - F4/F5/F10/F21/F26,
dispositivo de corte automático de fugas de corriente
Fusible
B+450ACaja de conexiones smart (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
fusible - F35/F38/F40/F44)
EMS40ACaja EMS
C/FAN50AExcepto Europa - Relé 6 (relé del ventilador de refrigeración (lento)),
relé 10 (Relé del ventilador de refrigeración (rápido))
IG140ALlave de encendido (sin llave smart),
relé 7/8 (relé ACC/ENC1, con llave smart)
IG240ALlave de encendido (sin llave smart),
relé 2 (relé de arranque)/relé 9 (relé ENC2)
TRAILER30ALuz y toma de corriente del remolque

751
Mantenimiento
DescripciónSímbolo Amperaje delfusibleCircuito protegido
Fusible
B+150ACaja de conexiones smart (fusible - F22/F27/F32/F37/F42)
AC INVERTER30AMódulo del inversor del AC
HORN15ARelé 13 (relé del claxon)
ACTIVE HOOD LH30AMódulo de control de abertura activa del capó
ACTIVE HOOD RH30AMódulo de control de abertura activa del capó
EPB115AMódulo de freno de estacionamiento eléctrico
EPB215AMódulo de freno de estacionamiento eléctrico
DEICER15ARelé 3 (relé deshielo delantero)
H/LP WASHER20ARelé 14 (relé del lavafaros)
P/OUTLET25ARelé 1 (relé de toma de corriente)
4WD20AECM de tracción a las 4 ruedas
AMS10ASensor de la batería
TRAILER 215ALuz y toma de corriente del remolque

Mantenimiento
52
7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Fusible
TRAILER 115ALuz y toma de corriente del remolque
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelé 5 (relé del limpiaparabrisas (lento)),
motor del limpiaparabrisas delantero
B/UP LAMP10AM/T - interruptor de la luz de marcha atrás, A/T - Luz combinada trasera (IN)
IZQ/DCH, retrovisor electrocrómico, luz y toma de corriente del remolque,
audio, A/V y unidad principal de navegación
ABS37.5AMódulo de control ABS, módulo de control ESP
SENSOR57.5APCM/ECM, sensor de flujo de la masa de aire
TCU15ATCM (DSL), interruptor de margen del semieje
F/PUMP15ARelé de la bomba del combustible
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (VGT Regular Engine Pack): TCM (A/T)
ECU210AD4HA/D4HB: Actuador VGT electrónico
SENSOR310A
G4KE: Inyector 1/2/3/4
G6DF: PCM, inyector 1/2/3/4/5/6, relé de la bomba de combustible
D4HA/D4HB (VGT Regular Engine Pack): sensor lambda, interruptor de la luz de parada
D4HA (VGT Low Power Engine Pack): Sensor Lambda

753
Mantenimiento
DescripciónSímbolo Amperaje delfusibleCircuito protegido
Fusible
IGN COIL20AG4KE/G4KJ: condensador, bobina de encendido 1/2/3/4
G6DF: condensador 1/2, bobina de encendido 1/2/3/4/5/6
D4HA/D4HB: ECM
SENSOR210A
G4KE/G4KJ: Válvula de solenoide de control de purga, sensor de posición del árbol de levas 1/2, válvula de solenoide de admisión variable, sensor de posición del cigüeñal, válvula de control del aceite 1/2,
relé de la bomba de combustible,
G6DF: PCM, válvula de control del aceite 1/2/3/4, válvula de solenoide de admisión variable 1/2, válvula solenoide de control de purga
D4HA/D4HB (VGT Regular Engine Pack): Válvula solenoide de derivación de refrigeración EGR, válvula EGR de baja potencia, sensor de
posición del cigüeñal, relé de la bomba de combustible, fusibleE/R y caja de relés (relé 6/10)
D4HA (VGT Low Power Engine Pack): Válvula solenoide de derivación de refrigeración EGR, válvula EGR de baja potencia, sensor de posición
del cigüeñal, relé de la bomba de combustible, actuador de escape
PCV, fusible E/R y caja de relés (relé 6/10)
SENSOR115A
G4KE/G4KJ: sensor de oxígeno (arriba/abajo), sensor del nivel de aceite, fusible E/R y caja de relés (relé 6/10)
G6DF: PCM, sensor de oxígeno 1/2/3/4, fusible E/R y caja de relés (relé 6/10)
D4HA/D4HB (VGT Regular Engine Pack): sensor del nivel de aceite, válvula reguladora de presión de combustible, válvula reguladora de
presión del raíl
D4HA (VGT Low Power Engine Pack): sensor del nivel de aceite, válvula reguladora de presión de combustible, sensor de posición del árbol de
levas, válvula reguladora de presión del raíl
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ARelé alarma antirrobo

Mantenimiento
54
7

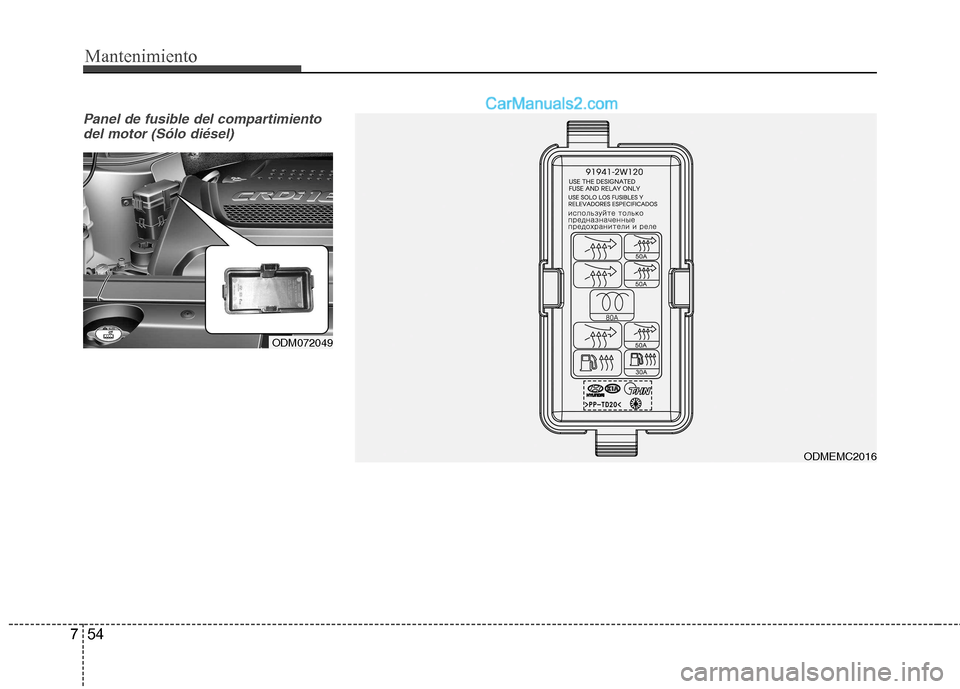

Panel de fusible del compartimiento
del motor (Sólo diésel)
ODM072049
ODMEMC2016

755
Mantenimiento

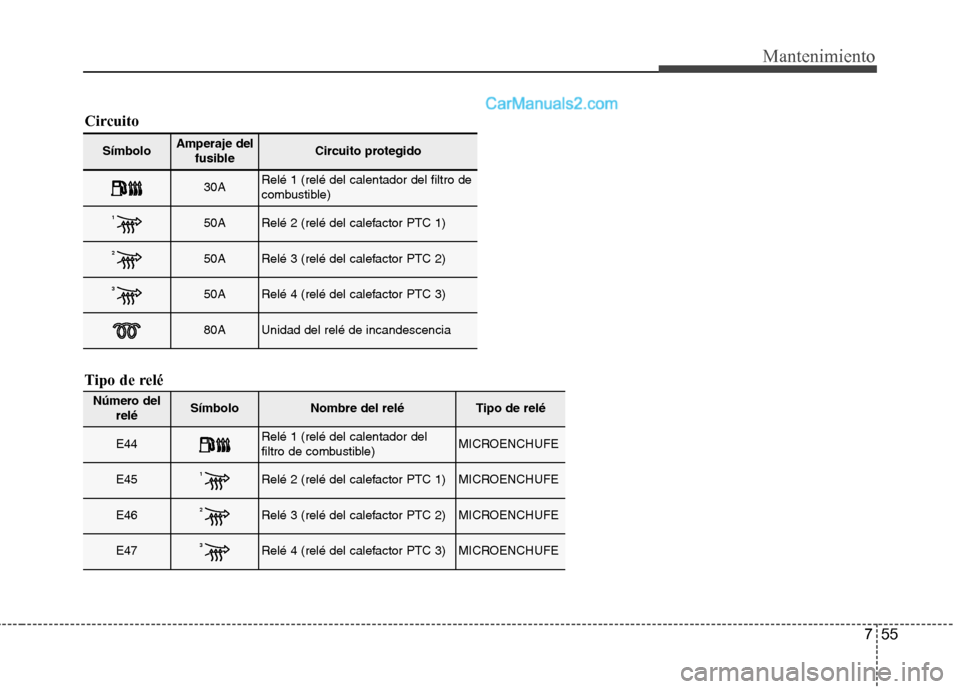

Símbolo Amperaje delfusibleCircuito protegido
30ARelé 1 (relé del calentador del filtro de
combustible)
150ARelé 2 (relé del calefactor PTC 1)
250ARelé 3 (relé del calefactor PTC 2)
350ARelé 4 (relé del calefactor PTC 3)
80AUnidad del relé de incandescencia
Circuito
Tipo de relé
Número del reléSímbolo Nombre del reléTipo de relé
E44Relé 1 (relé del calentador del
filtro de combustible)MICROENCHUFE
E451Relé 2 (relé del calefactor PTC 1)MICROENCHUFE
E462Relé 3 (relé del calefactor PTC 2)MICROENCHUFE
E473Relé 4 (relé del calefactor PTC 3)MICROENCHUFE

Mantenimiento
56
7

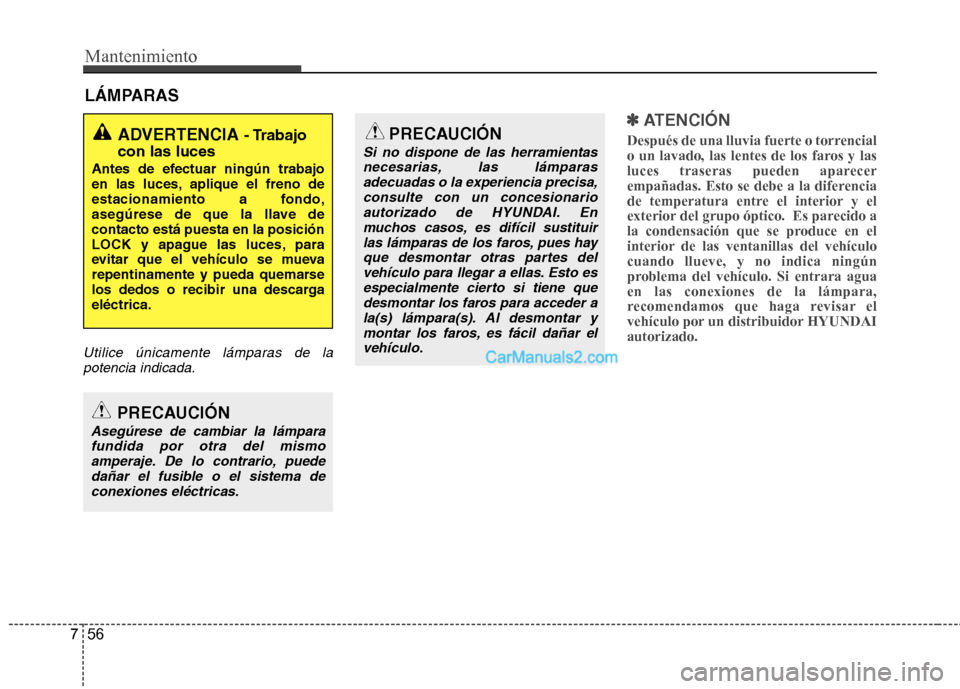

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽✽
ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículocuando llueve, y no indica ningún
problema del vehículo. Si entrara aguaen las conexiones de la lámpara,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAIautorizado.ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave decontacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara fundida por otra del mismo
amperaje. De lo contrario, puededañar el fusible o el sistema deconexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientasnecesarias, las lámparasadecuadas o la experiencia precisa,
consulte con un concesionarioautorizado de HYUNDAI. Enmuchos casos, es difícil sustituir
las lámparas de los faros, pues hayque desmontar otras partes del vehículo para llegar a ellas. Esto esespecialmente cierto si tiene que
desmontar los faros para acceder ala(s) lámpara(s). Al desmontar ymontar los faros, es fácil dañar elvehículo.
