4 165
Características de vehículo

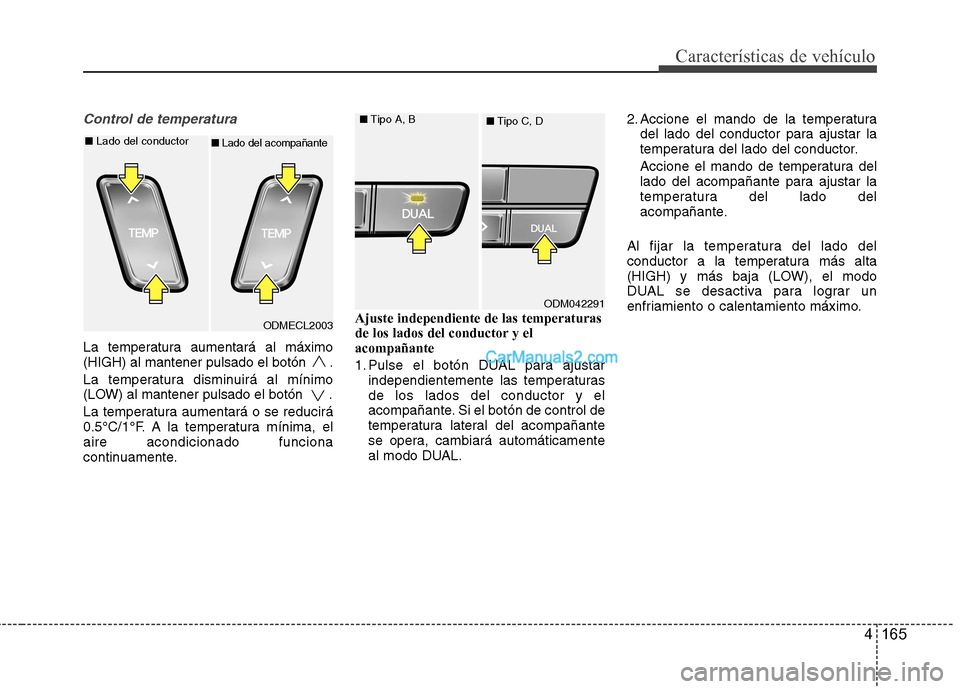

Control de temperatura
La temperatura aumentará al máximo
(HIGH) al mantener pulsado el botón .
La temperatura disminuirá al mínimo
(LOW) al mantener pulsado el botón .
La temperatura aumentará o se reducirá
0.5°C/1°F. A la temperatura mínima, elaire acondicionado funciona
continuamente.Ajuste independiente de las temperaturas
de los lados del conductor y elacompañante
1. Pulse el botón DUAL para ajustar
independientemente las temperaturas de los lados del conductor y el
acompañante. Si el botón de control de
temperatura lateral del acompañante
se opera, cambiará automáticamente
al modo DUAL. 2. Accione el mando de la temperatura
del lado del conductor para ajustar la
temperatura del lado del conductor.
Accione el mando de temperatura del
lado del acompañante para ajustar la
temperatura del lado del
acompañante.
Al fijar la temperatura del lado del
conductor a la temperatura más alta
(HIGH) y más baja (LOW), el modo
DUAL se desactiva para lograr un
enfriamiento o calentamiento máximo.
ODMECL2003
■
Lado del conductor
■Lado del acompañante
ODM042291
■
Tipo A, B
■Tipo C, D

Características de vehículo
166
4

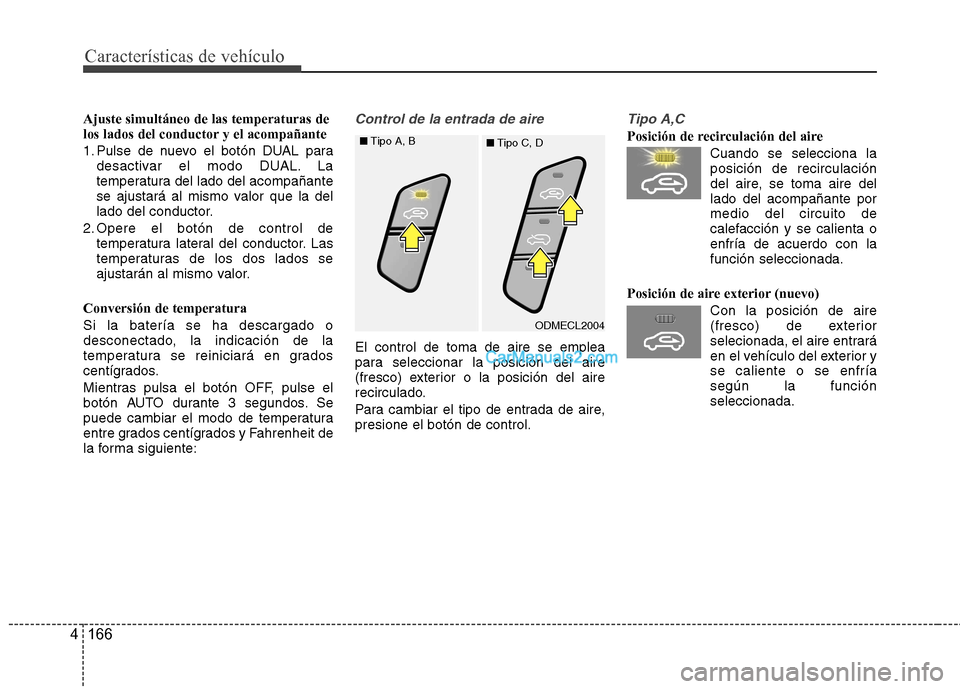

Ajuste simultáneo de las temperaturas de
los lados del conductor y el acompañante
1. Pulse de nuevo el botón DUAL para
desactivar el modo DUAL. La
temperatura del lado del acompañante
se ajustará al mismo valor que la del
lado del conductor.
2. Opere el botón de control de temperatura lateral del conductor. Las
temperaturas de los dos lados se
ajustarán al mismo valor.
Conversión de temperatura Si la batería se ha descargado o
desconectado, la indicación de la
temperatura se reiniciará en grados
centígrados.
Mientras pulsa el botón OFF, pulse el
botón AUTO durante 3 segundos. Se
puede cambiar el modo de temperatura
entre grados centígrados y Fahrenheit de
la forma siguiente:Control de la entrada de aire
El control de toma de aire se emplea
para seleccionar la posición del aire
(fresco) exterior o la posición del aire
recirculado.
Para cambiar el tipo de entrada de aire, presione el botón de control.
Tipo A,C
Posición de recirculación del aire Cuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.
ODMECL2004
■
Tipo A, B
■Tipo C, D

4 167
Características de vehículo

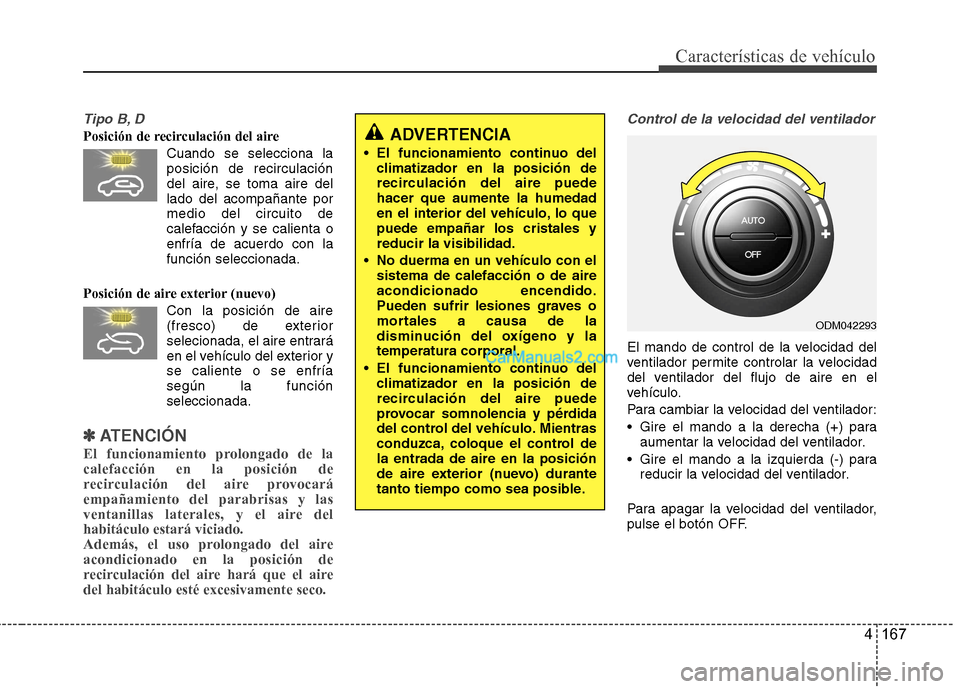

Tipo B, D
Posición de recirculación del aireCuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.
✽✽ ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco.
Control de la velocidad del ventilador
El mando de control de la velocidad del
ventilador permite controlar la velocidad
del ventilador del flujo de aire en el
vehículo.
Para cambiar la velocidad del ventilador:
Gire el mando a la derecha (+) para aumentar la velocidad del ventilador.
Gire el mando a la izquierda (-) para reducir la velocidad del ventilador.
Para apagar la velocidad del ventilador,
pulse el botón OFF.
ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
ODM042293

Características de vehículo
168
4

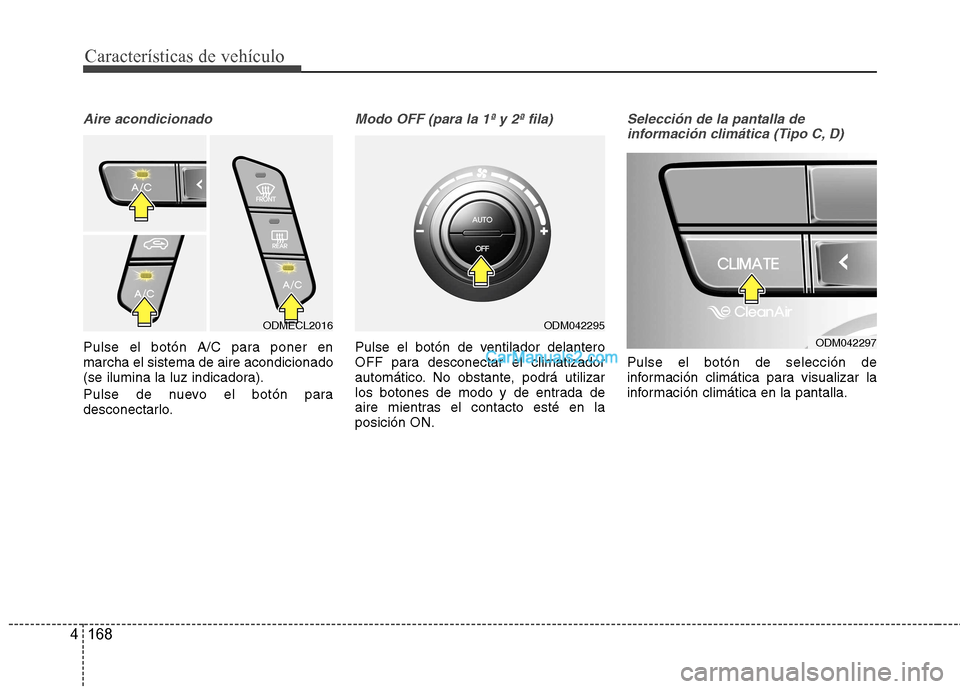

Aire acondicionado
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora).
Pulse de nuevo el botón para
desconectarlo.
Modo OFF (para la 1ª y 2ª fila)
Pulse el botón de ventilador delantero
OFF para desconectar el climatizador
automático. No obstante, podrá utilizar
los botones de modo y de entrada de
aire mientras el contacto esté en laposición ON.
Selección de la pantalla de
información climática (Tipo C, D)
Pulse el botón de selección de
información climática para visualizar la
información climática en la pantalla.
ODM042295
ODM042297
ODMECL2016

4 169
Características de vehículo

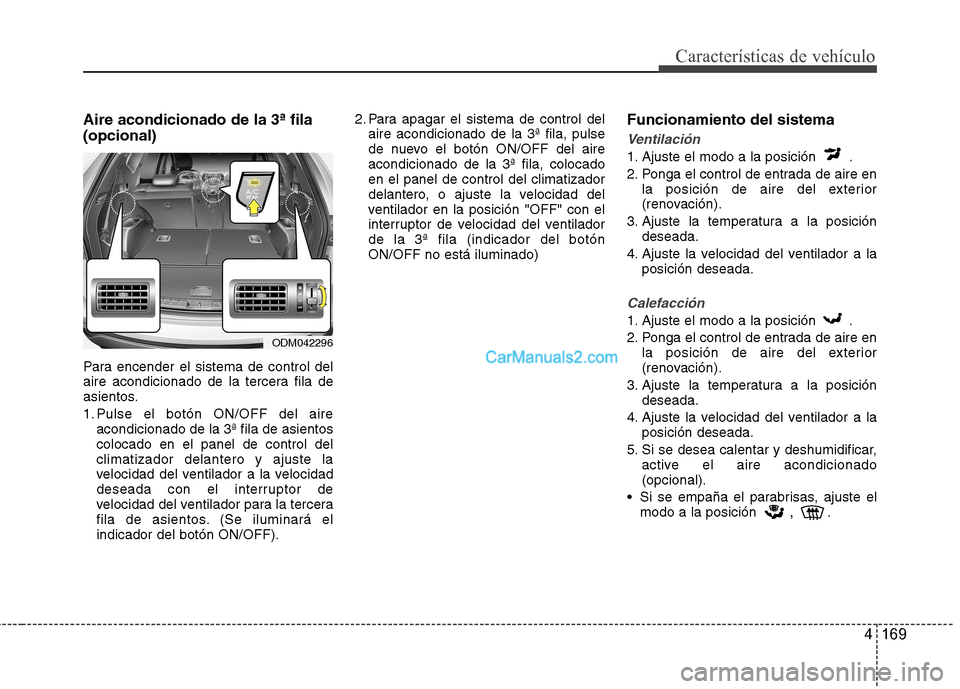

Aire acondicionado de la 3ª fila (opcional)
Para encender el sistema de control del
aire acondicionado de la tercera fila de
asientos.
1. Pulse el botón ON/OFF del aireacondicionado de la 3ª fila de asientos colocado en el panel de control delclimatizador delantero y ajuste la
velocidad del ventilador a la velocidad
deseada con el interruptor de
velocidad del ventilador para la tercera
fila de asientos. (Se iluminará elindicador del botón ON/OFF). 2. Para apagar el sistema de control del
aire acondicionado de la 3ª fila, pulse
de nuevo el botón ON/OFF del aireacondicionado de la 3ª fila, colocadoen el panel de control del climatizador
delantero, o ajuste la velocidad del
ventilador en la posición "OFF" con el
interruptor de velocidad del ventiladorde la 3ª fila (indicador del botónON/OFF no está iluminado) Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste el modo a la posición ,
.
ODM042296

Características de vehículo
170
4

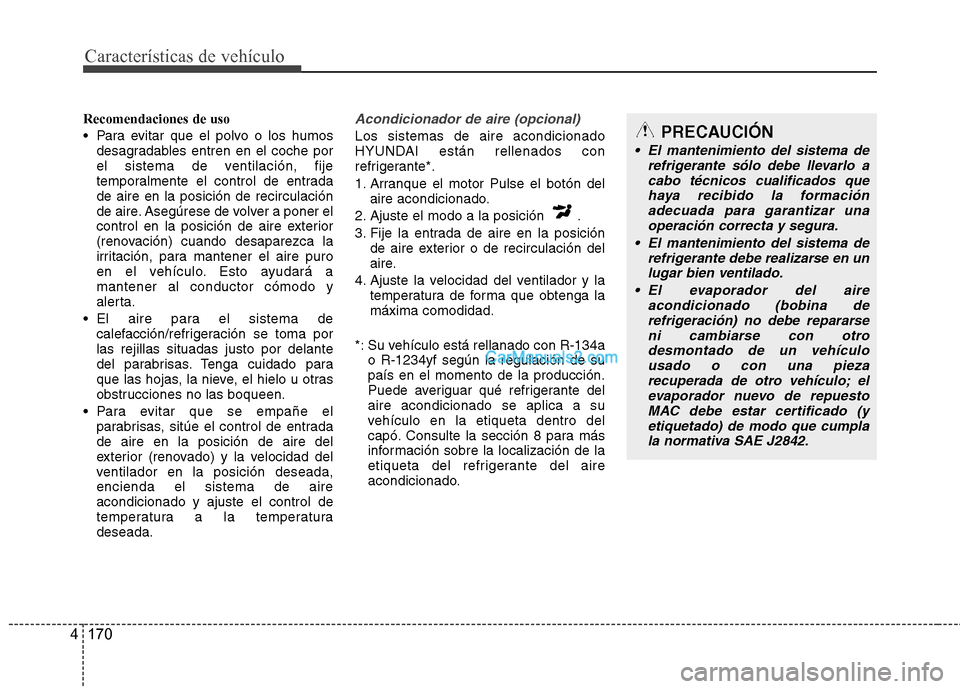

Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada.Acondicionador de aire (opcional)
Los sistemas de aire acondicionado
HYUNDAI están rellenados con
refrigerante*.
1. Arranque el motor Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.
*: Su vehículo está rellanado con R-134a o R-1234yf según la regulación de supaís en el momento de la producción.
Puede averiguar qué refrigerante delaire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó. Consulte la sección 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.PRECAUCIÓN
El mantenimiento del sistema de
refrigerante sólo debe llevarlo a
cabo técnicos cualificados que haya recibido la formaciónadecuada para garantizar unaoperación correcta y segura.
El mantenimiento del sistema de refrigerante debe realizarse en unlugar bien ventilado.
El evaporador del aire acondicionado (bobina de
refrigeración) no debe repararseni cambiarse con otro desmontado de un vehículo usado o con una pieza
recuperada de otro vehículo; elevaporador nuevo de repuestoMAC debe estar certificado (yetiquetado) de modo que cumpla
la normativa SAE J2842.

4 171
Características de vehículo

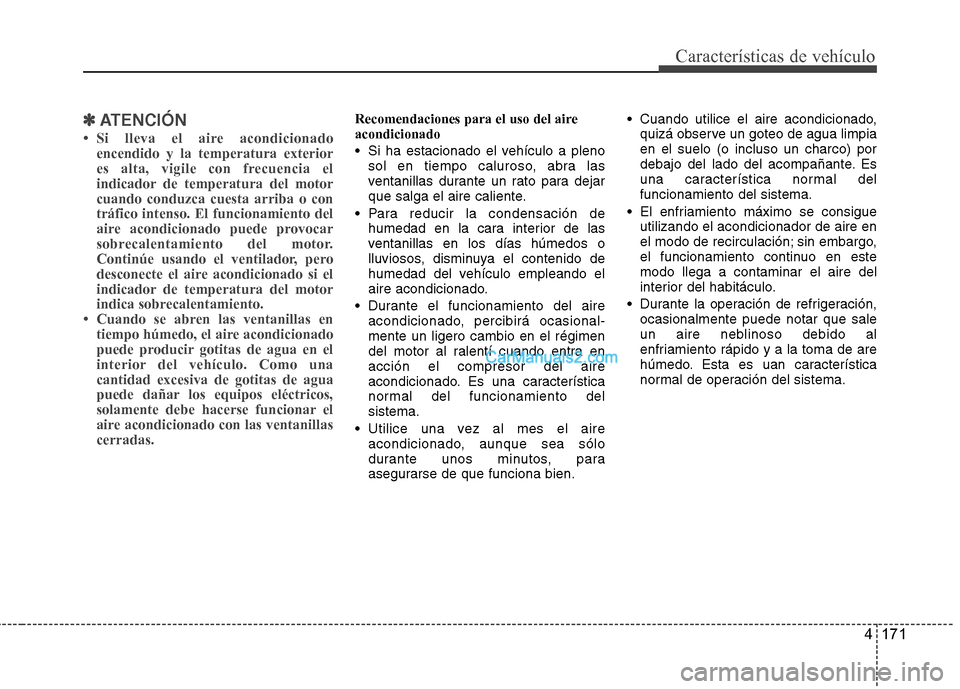

✽✽ATENCIÓN

Características de vehículo
172
4

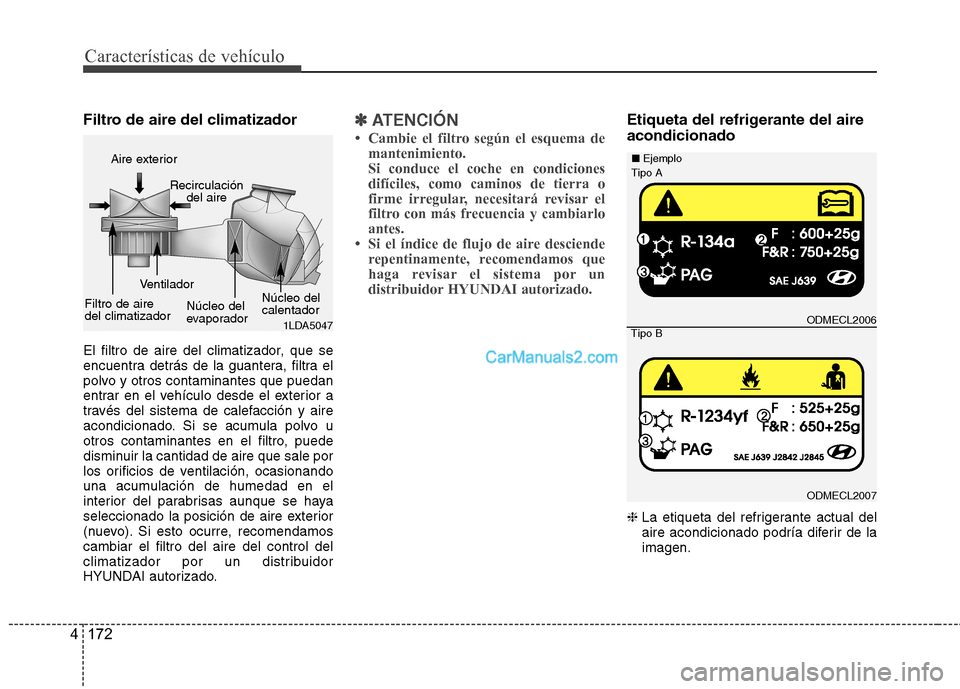

Filtro de aire del climatizador
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si esto ocurre, recomendamoscambiar el filtro del aire del control del
climatizador por un distribuidor
HYUNDAI autorizado.✽✽
ATENCIÓN
