2013 Hyundai Santa Fe Manual del propietario (in Spanish)

Sistema de seguridad del vehículo
52
3

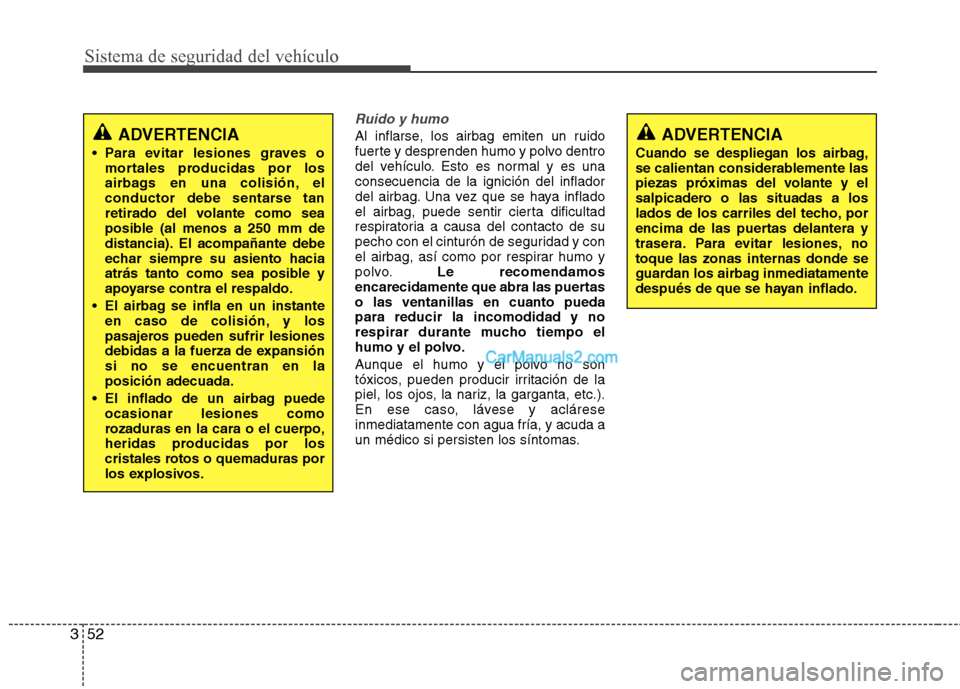

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es unaconsecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo. Le recomendamos
encarecidamente que abra las puertaso las ventanillas en cuanto puedapara reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y acláreseinmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.ADVERTENCIA
Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, notoque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.

353
Sistema de seguridad del vehículo

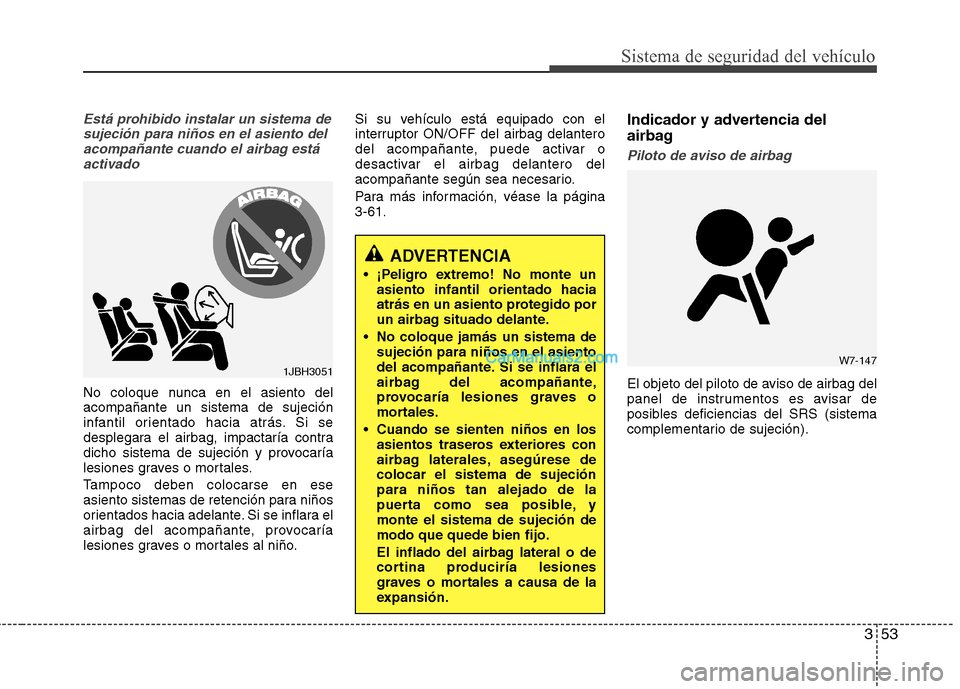

Está prohibido instalar un sistema desujeción para niños en el asiento delacompañante cuando el airbag estáactivado
No coloque nunca en el asiento del acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño. Si su vehículo está equipado con el
interruptor ON/OFF del airbag delantero
del acompañante, puede activar o
desactivar el airbag delantero del
acompañante según sea necesario.
Para más información, véase la página 3-61.
Indicador y advertencia del
airbag
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
ADVERTENCIA
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los asientos traseros exteriores con
airbag laterales, asegúrese decolocar el sistema de sujeciónpara niños tan alejado de la
puerta como sea posible, ymonte el sistema de sujeción demodo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-1471JBH3051

Sistema de seguridad del vehículo
54
3
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante 6 segundos.
La luz se enciende con el vehículo en marcha.
La luz parpadea cuando el interruptor de encendido está en la posición ON.Indicador ON del airbag delantero del
acompañante (opcional)
El indicador ON del airbag delantero del acompañante se
ilumina durante aprox. 4
segundos después de llevar a
ON la llave de contacto. El indicador ON del airbag delantero del acompañante también se enciende
cuando el interruptor ON/OFF del airbagdelantero del acompañante se ajusta enla posición ON y después se apaga
durante aprox. 60 segundos.
Indicador OFF del airbag delantero
del acompañante (opcional)
El indicador OFF del airbag delantero del acompañante se
ilumina durante unos 4
segundos después de llevar a
ON la llave de contacto. El indicador ON del airbag delantero del acompañante también se enciende
cuando el interruptor ON/OFF del airbagdelantero del acompañante se ajusta enla posición OFF y se apaga cuando se
lleva a la posición ON.
ODMESA2002ODMESA2005

355
Sistema de seguridad del vehículo
Componentes y funciones del SRS El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Sensores de impacto frontal
3. Módulo del airbag delantero del acompañante*
4. Sistemas de pretensor del cinturón de seguridad
5. Sensores de impacto laterales*
6. Módulos de airbags de cortina*
7. Módulos de airbags laterales*
8. Módulo de control del SRS (SRSCM) / Sensor de vuelco*
9. Piloto de control de airbag 10. Indicador de airbag delantero del
acompañante apagado (sólo asiento del acompañante)*
11. Conmutador ON/OFF del airbag delantero del acompañante*
12. Módulo del airbag de rodilla del conductor*
* : opcionalPRECAUCIÓN
Si hay una avería en el interruptor ON/OFF del airbag delantero del
acompañante, el indicador OFF delairbag delantero del acompañanteno se iluminará (el indicador ON del airbag delantero del acompañante
se enciende y se apaga tras unos60 segundos) y el airbag delanterodel acompañante se infla en caso
de impacto delantero aunque elinterruptor ON/OFF del airbag delacompañante delantero estéajustado a la posición OFF.
Si esto ocurre, recomendamos quehaga revisar el interruptor de ON/OFF del airbag delacompañante delantero y elsistema de airbag SRS por un
distribuidor HYUNDAI autorizado.
ODM029200A
1010
1111
1212

Sistema de seguridad del vehículo
56
3

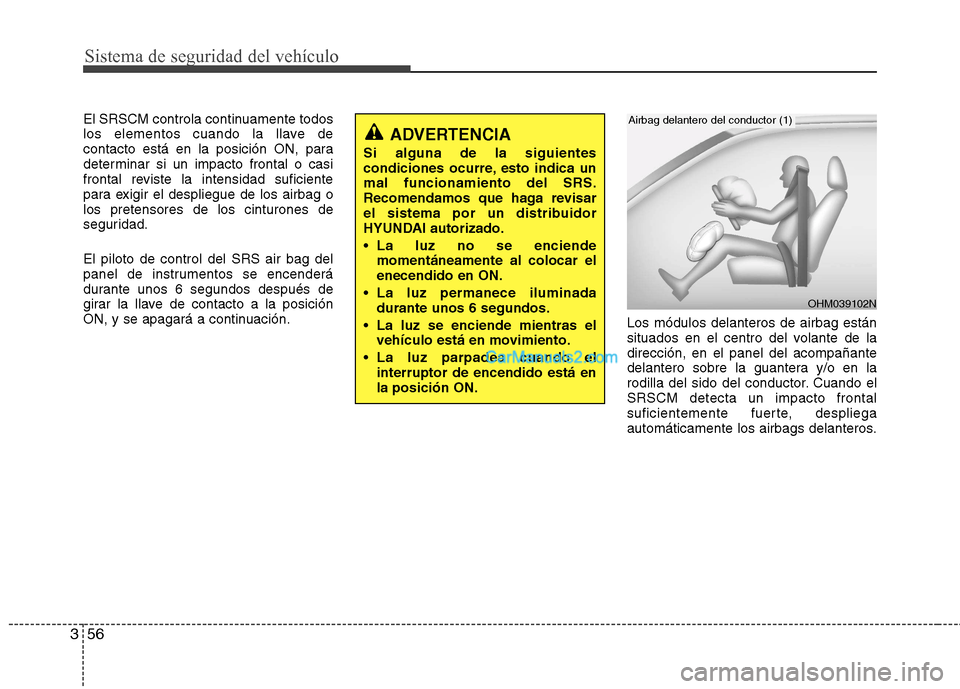

El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
Los módulos delanteros de airbag están
situados en el centro del volante de ladirección, en el panel del acompañante
delantero sobre la guantera y/o en la
rodilla del sido del conductor. Cuando elSRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica unmal funcionamiento del SRS.
Recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
La luz no se enciende momentáneamente al colocar el enecendido en ON.
La luz permanece iluminada durante unos 6 segundos.
La luz se enciende mientras el vehículo está en movimiento.
La luz parpadea cuando el interruptor de encendido está enla posición ON.
OHM039102N
Airbag delantero del conductor (1)

357
Sistema de seguridad del vehículo

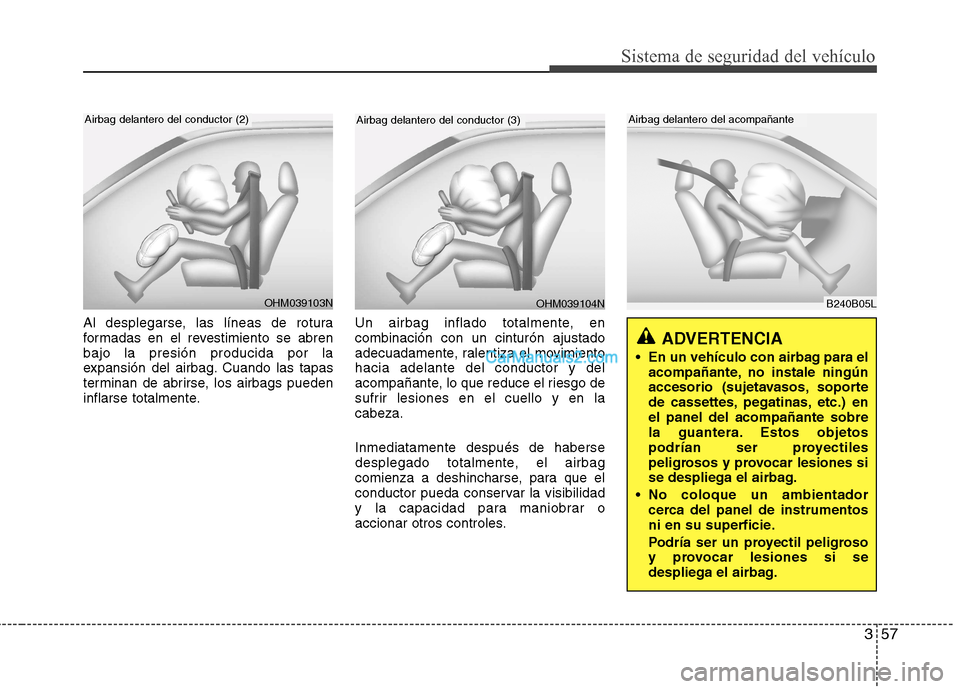

Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
OHM039103NOHM039104N
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante

Sistema de seguridad del vehículo
58
3

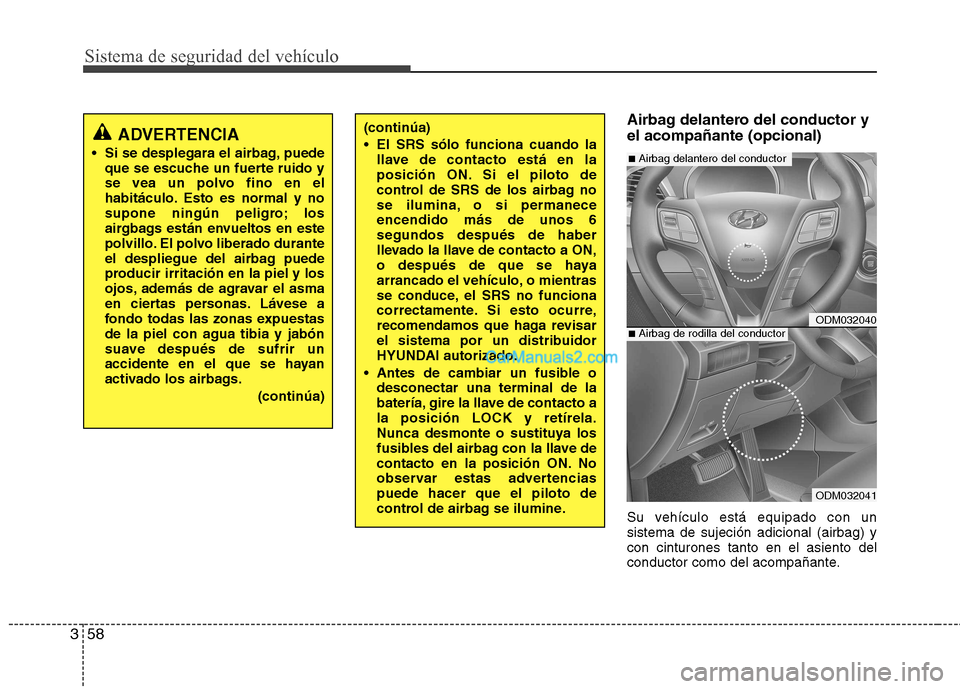

Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante.
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado durante
el despliegue del airbag puede
producir irritación en la piel y los
ojos, además de agravar el asma
en ciertas personas. Lávese a
fondo todas las zonas expuestas
de la piel con agua tibia y jabón
suave después de sufrir un
accidente en el que se hayan
activado los airbags.
(continúa)(continúa)
El SRS sólo funciona cuando lallave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permaneceencendido más de unos 6segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. Si esto ocurre,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
ODM032040
ODM032041
■Airbag delantero del conductor
■Airbag de rodilla del conductor

359
Sistema de seguridad del vehículo

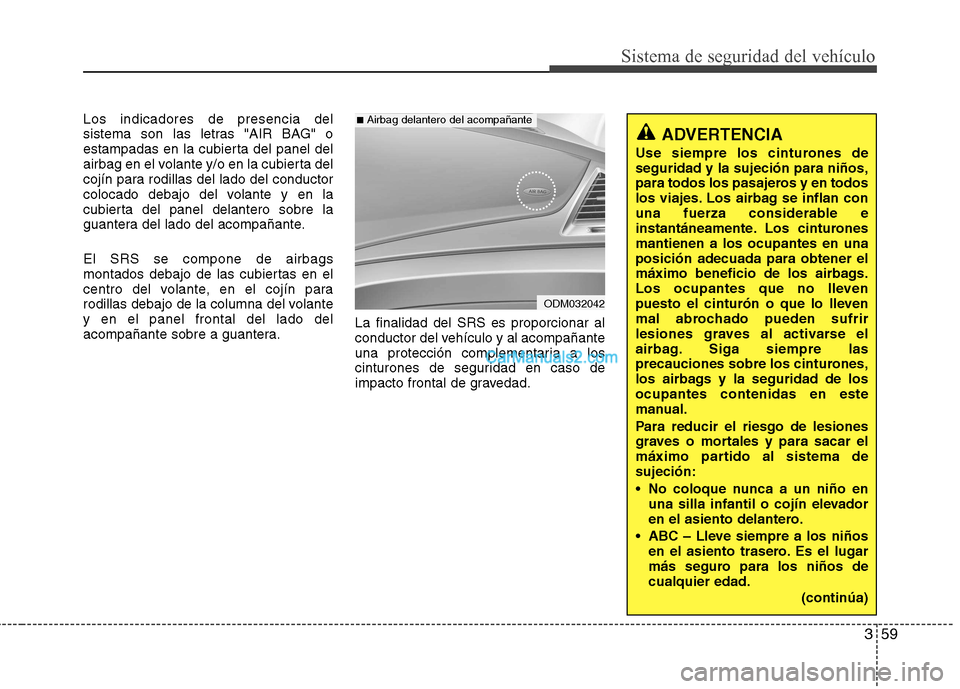

Los indicadores de presencia del
sistema son las letras "AIR BAG" o
estampadas en la cubierta del panel del
airbag en el volante y/o en la cubierta del
cojín para rodillas del lado del conductor
colocado debajo del volante y en la
cubierta del panel delantero sobre la
guantera del lado del acompañante. El SRS se compone de airbags
montados debajo de las cubiertas en el
centro del volante, en el cojín para
rodillas debajo de la columna del volantey en el panel frontal del lado del
acompañante sobre a guantera.La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
ODM032042
■
Airbag delantero del acompañante
ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)
