Mantenimiento

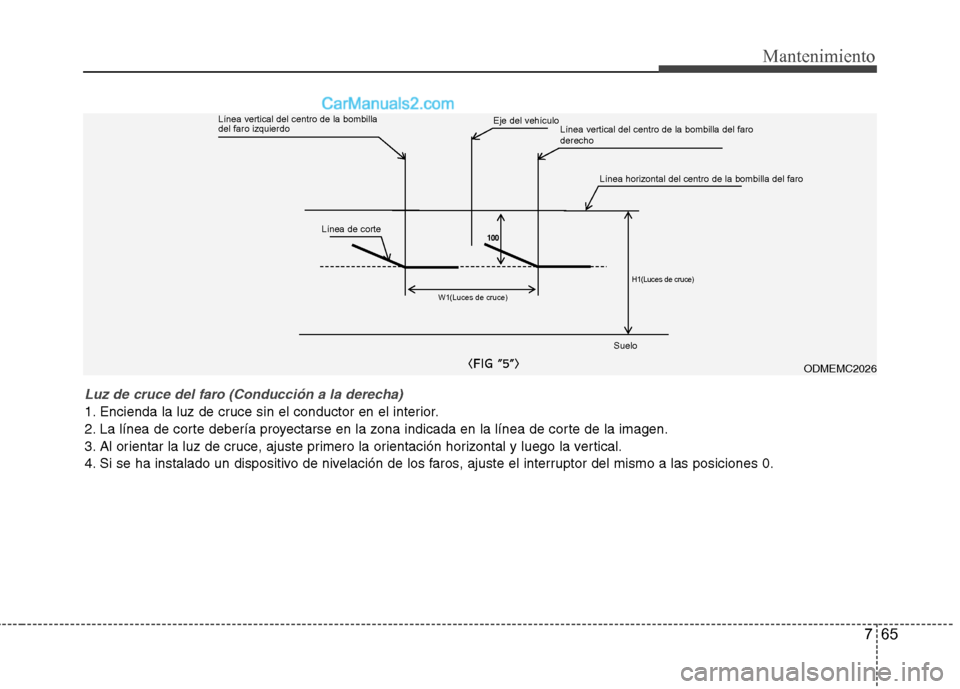

Luz de cruce del faro (Conducción a la derecha)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ODMEMC2026
Línea vertical del centro de la bombilla del faro izquierdoEje del vehículoLínea vertical del centro de la bombilla del faro derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

Mantenimiento
66
7

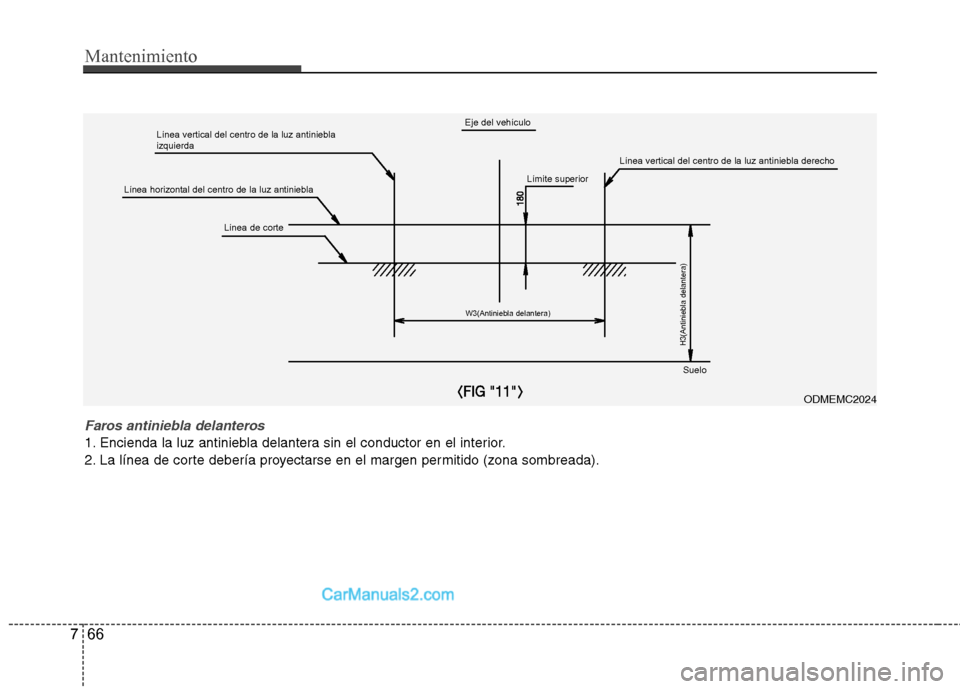

Faros antiniebla delanteros
1. Encienda la luz antiniebla delantera sin el conductor en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
ODMEMC2024
Línea vertical del centro de la luz antiniebla izquierdaEje del vehículo
Línea vertical del centro de la luz antiniebla derecho
Línea horizontal del centro de la luz antiniebla
Línea de corte
W3(Antiniebla delantera)
H3(Antiniebla delantera)
Límite superior
Suelo

767
Mantenimiento

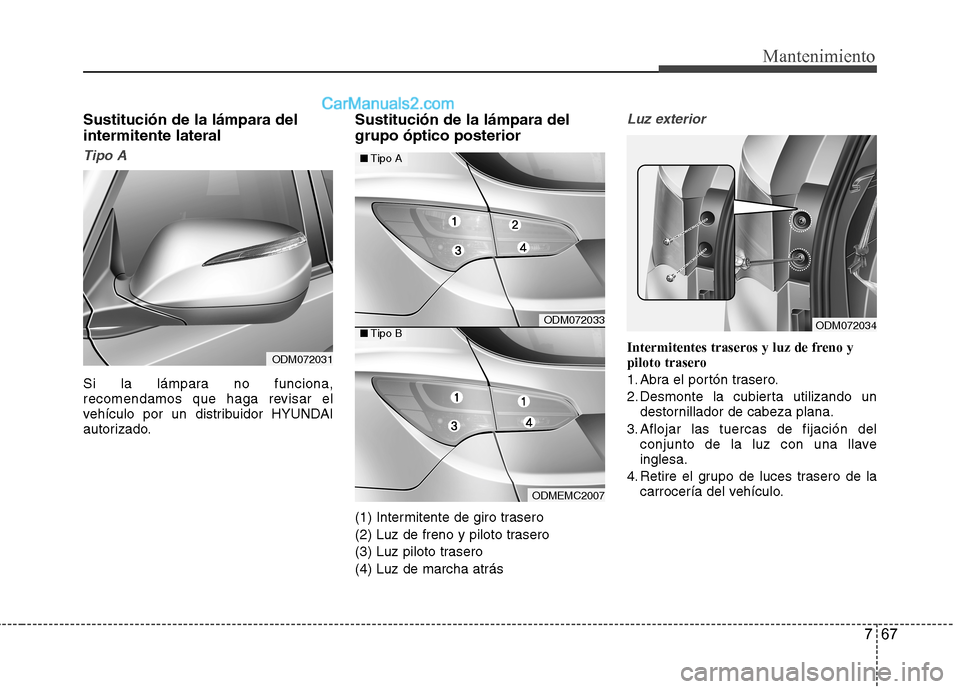

Sustitución de la lámpara del intermitente lateral
Tipo A
Si la lámpara no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.Sustitución de la lámpara del grupo óptico posterior
(1) Intermitente de giro trasero
(2) Luz de freno y piloto trasero
(3) Luz piloto trasero(4) Luz de marcha atrás
Luz exterior
Intermitentes traseros y luz de freno y
piloto trasero
1. Abra el portón trasero.
2. Desmonte la cubierta utilizando un
destornillador de cabeza plana.
3. Aflojar las tuercas de fijación del conjunto de la luz con una llave inglesa.
4. Retire el grupo de luces trasero de la carrocería del vehículo.
ODM072033
ODMEMC2007
■Tipo A
■Tipo BODM072034
ODM072031

Mantenimiento
68
7
5. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto. 6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
7. Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en
su sitio.
8. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
9. Vuelva a instalar el conjunto de la luz en la carrocería.

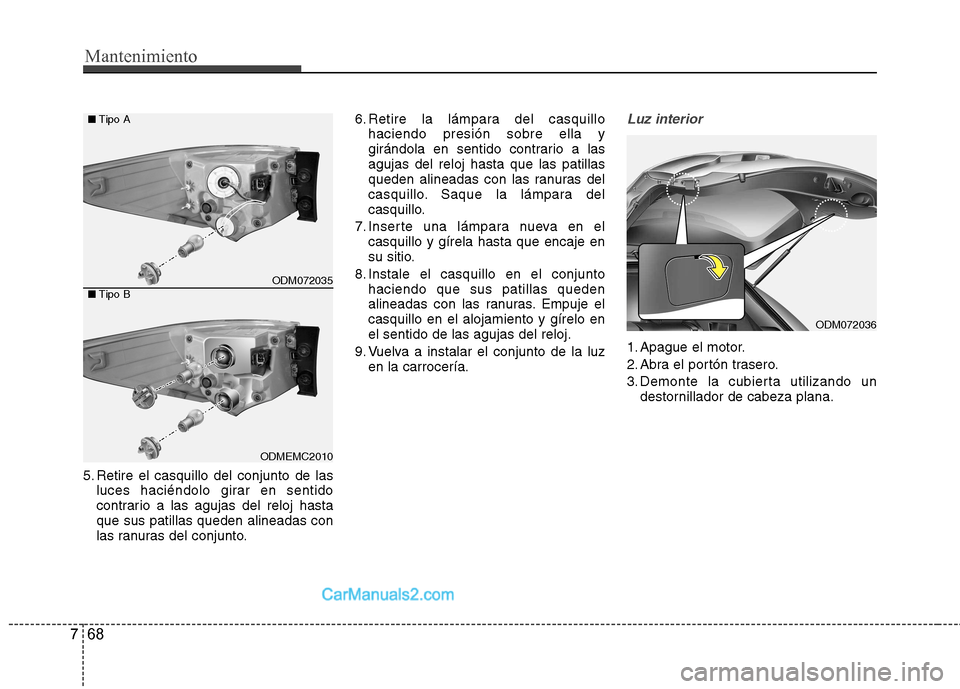

Luz interior
1. Apague el motor.
2. Abra el portón trasero.
3. Demonte la cubierta utilizando undestornillador de cabeza plana.
ODM072035
ODMEMC2010
■
Tipo A
■ Tipo B
ODM072036

769
Mantenimiento

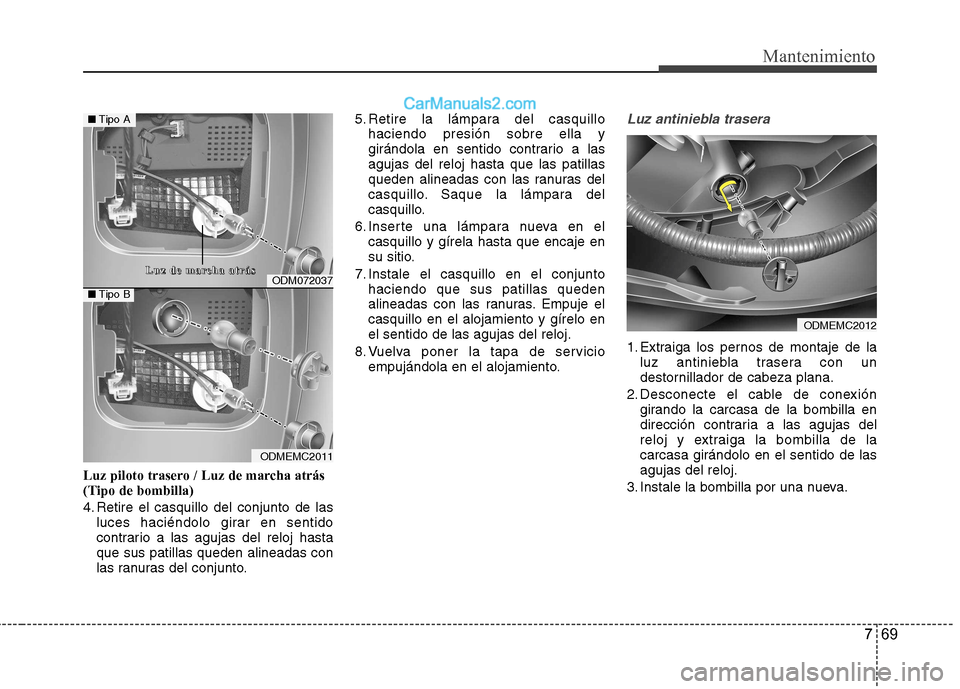

Luz piloto trasero / Luz de marcha atrás
(Tipo de bombilla)
4. Retire el casquillo del conjunto de lasluces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto. 5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
8. Vuelva poner la tapa de servicio empujándola en el alojamiento.
Luz antiniebla trasera
1. Extraiga los pernos de montaje de laluz antiniebla trasera con un
destornillador de cabeza plana.
2. Desconecte el cable de conexión girando la carcasa de la bombilla en
dirección contraria a las agujas del
reloj y extraiga la bombilla de lacarcasa girándolo en el sentido de lasagujas del reloj.
3. Instale la bombilla por una nueva.
ODM072037
ODMEMC2011
■ Tipo A
■Tipo B
LLLLuuuuzzzz ddddeeee mmmmaaaarrrrcccchhhhaaaa aaaattttrrrráááássss
ODMEMC2012

Mantenimiento
70
7

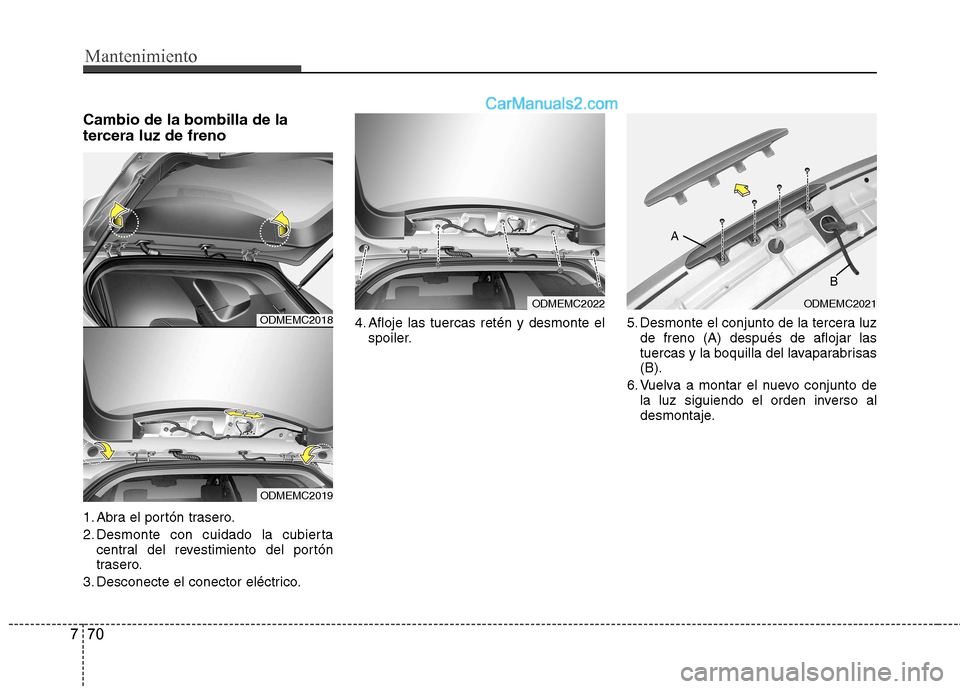

Cambio de la bombilla de la
tercera luz de freno
1. Abra el portón trasero.
2. Desmonte con cuidado la cubierta
central del revestimiento del portón
trasero.
3. Desconecte el conector eléctrico. 4. Afloje las tuercas retén y desmonte el
spoiler. 5. Desmonte el conjunto de la tercera luz
de freno (A) después de aflojar las
tuercas y la boquilla del lavaparabrisas(B).
6. Vuelva a montar el nuevo conjunto de la luz siguiendo el orden inverso al
desmontaje.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B
A

771
Mantenimiento

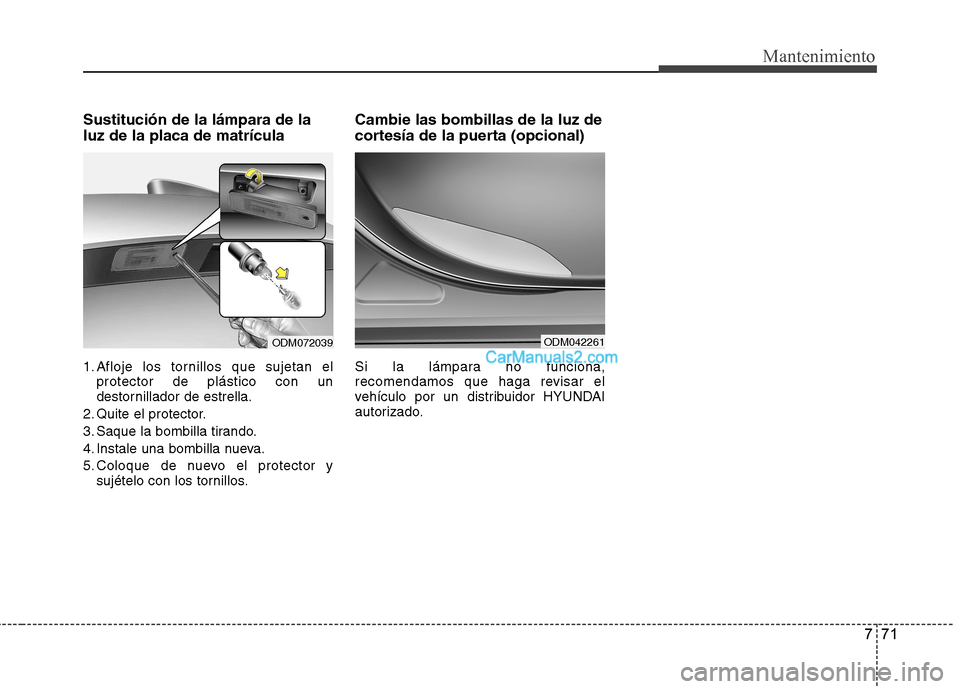

Sustitución de la lámpara de la luz de la placa de matrícula
1. Afloje los tornillos que sujetan elprotector de plástico con un
destornillador de estrella.
2. Quite el protector.
3. Saque la bombilla tirando.
4. Instale una bombilla nueva.
5. Coloque de nuevo el protector y sujételo con los tornillos. Cambie las bombillas de la luz de
cortesía de la puerta (opcional)
Si la lámpara no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.
ODM042261ODM072039

Mantenimiento
72
7

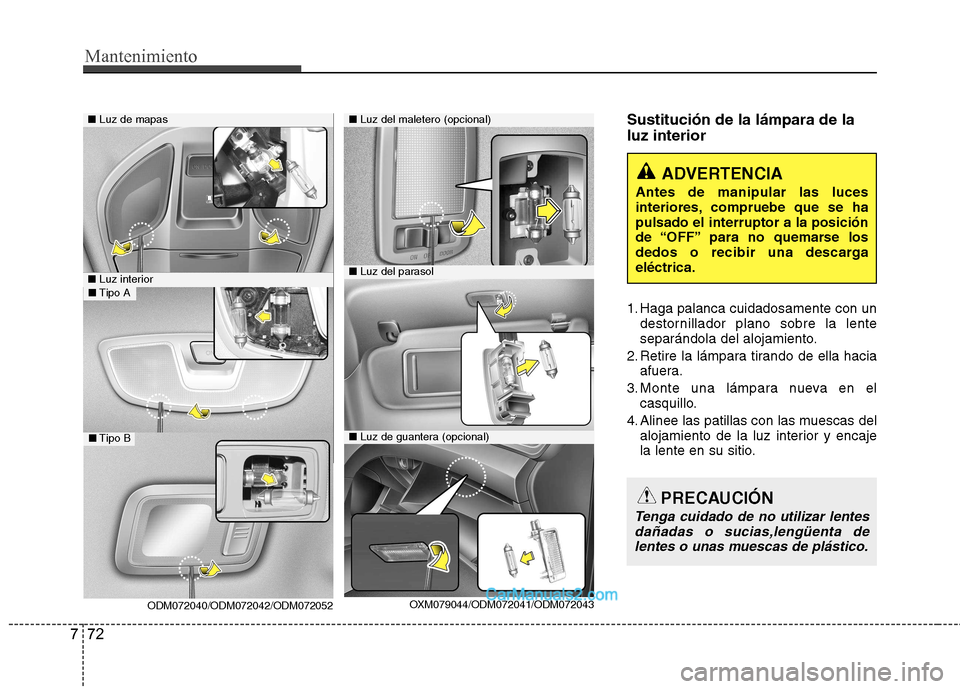

Sustitución de la lámpara de la luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia afuera.
3. Monte una lámpara nueva en el casquillo.
4. Alinee las patillas con las muescas del alojamiento de la luz interior y encaje
la lente en su sitio.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se hapulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes dañadas o sucias,lengüenta delentes o unas muescas de plástico.
■ Luz de mapas
OXM079044/ODM072041/ODM072043
■Luz de guantera (opcional)
■Luz del maletero (opcional)
■Luz del parasol■ Luz interior
ODM072040/ODM072042/ODM072052■Tipo A
■Tipo B
