4 107
Características de vehículo
Condiciones en las que no
funciona el sistema de ayuda deestacionamiento
El sistema de ayuda deestacionamiento puede no funcionarcorrectamente cuando:
1. La humedad se ha congelado en el sensor. (Funcionará correctamente
cuando se derrita.)
2. El sensor está cubierto por algún cuerpo extraño como nieve o agua, o
la cubierta del sensor está bloqueada.
(Funcionará correctamente cuando se extraiga el cuerpo extraño o el sensor
ya no esté bloqueado).
3. El sensor está manchado con cuerpos extraños como nieve o agua.
(El margen de detección volverá a ser normal cuando se retiren.)
4. Se apaga el botón de ayuda de estacionamiento.
Hay una posibilidad de que haya una
avería en el sistema de ayuda deestacionamiento en los casossiguientes:
1. Conducción en superficies desiguales p. ej. carreateras sin pavimentar, con
gravilla o en pendiente.
2. Los objetos que generan un ruido excesivo, p. ej. bocinas de vehículos,motores de motoclicletas o frenos
neumáticos de los camiones, pueden
interferir con el sensor.
3. Lluvia fuerte o salpicaduras de agua.
4. Transmisores inalámbricos o teléfonos móviles cerca del sensor.
5. Si el sensor está cubierto de nieve.
El margen de detección disminuye en los casos siguientes:
1. La temperatura exterior es extremadamente caliente o fría.
2. Objetos no detectables más pequeños que 1 m y más estrechos de 14 cm de
diámetro.
Los siguientes objetos podrían no
ser reconocidos por el sensor:
1. Objetos afilados o delgados como cuerdas, cadenas o barras pequeñas.
2. Objetos que tienden a absorber la frecuencia del sensor como ropa,
materiales esponjosos o nieve.

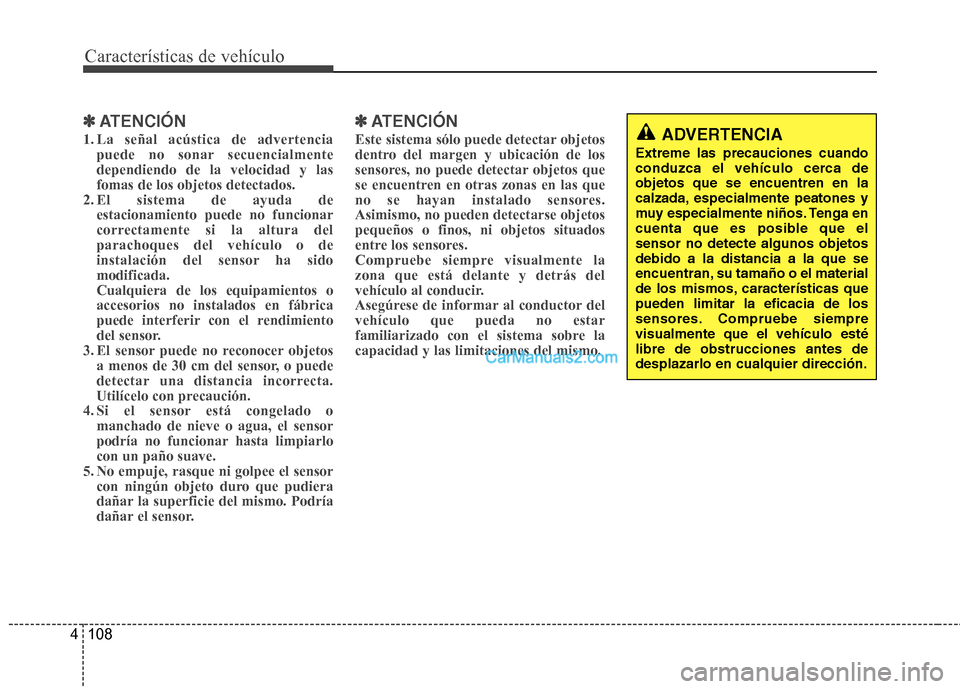

Características de vehículo
108
4
✽✽
ATENCIÓN
1. La señal acústica de advertencia puede no sonar secuencialmente dependiendo de la velocidad y lasfomas de los objetos detectados.
2. El sistema de ayuda de estacionamiento puede no funcionar
correctamente si la altura delparachoques del vehículo o de
instalación del sensor ha sidomodificada.Cualquiera de los equipamientos oaccesorios no instalados en fábrica
puede interferir con el rendimiento
del sensor.
3. El sensor puede no reconocer objetos a menos de 30 cm del sensor, o puede
detectar una distancia incorrecta.
Utilícelo con precaución.
4. Si el sensor está congelado o manchado de nieve o agua, el sensor
podría no funcionar hasta limpiarlocon un paño suave.
5. No empuje, rasque ni golpee el sensor con ningún objeto duro que pudiera
dañar la superficie del mismo. Podría
dañar el sensor. ✽✽
ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación de los
sensores, no puede detectar objetos que
se encuentren en otras zonas en las que
no se hayan instalado sensores.Asimismo, no pueden detectarse objetospequeños o finos, ni objetos situados
entre los sensores.
Compruebe siempre visualmente lazona que está delante y detrás del
vehículo al conducir.
Asegúrese de informar al conductor delvehículo que pueda no estar
familiarizado con el sistema sobre lacapacidad y las limitaciones del mismo.ADVERTENCIA
Extreme las precauciones cuando
conduzca el vehículo cerca deobjetos que se encuentren en la
calzada, especialmente peatones y
muy especialmente niños. Tenga en
cuenta que es posible que elsensor no detecte algunos objetosdebido a la distancia a la que se
encuentran, su tamaño o el material
de los mismos, características quepueden limitar la eficacia de los
sensores. Compruebe siemprevisualmente que el vehículo estélibre de obstrucciones antes dedesplazarlo en cualquier dirección.

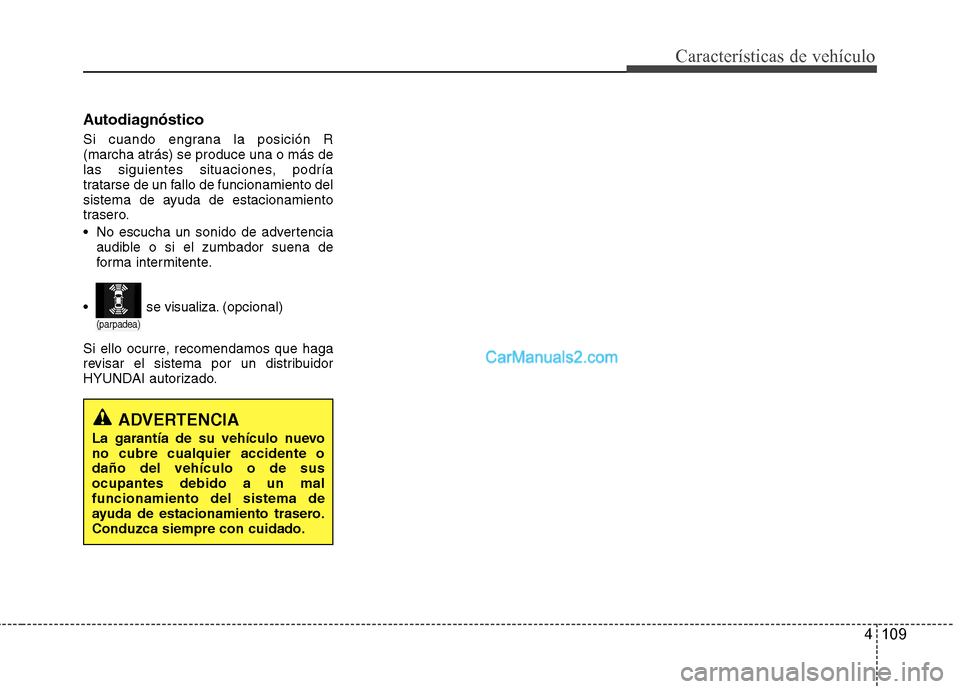

4 109
Características de vehículo
Autodiagnóstico
Si cuando engrana la posición R (marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
No escucha un sonido de advertenciaaudible o si el zumbador suena de
forma intermitente.
Si ello ocurre, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
(parpadea)
se visualiza. (opcional)

Características de vehículo
110
4
El sistema de ayuda al estacionamiento
smart ayuda a los conductores a aparcar
el vehículo utilizando los sensores paramedir espacios de aparcamiento
paralelos, controlando el volante para
aparcar el vehículo de formasemiautomática y proporcionando
instrucciones en la pantalla LCD que
ayudan a aparcar.
✽✽
ATENCIÓN

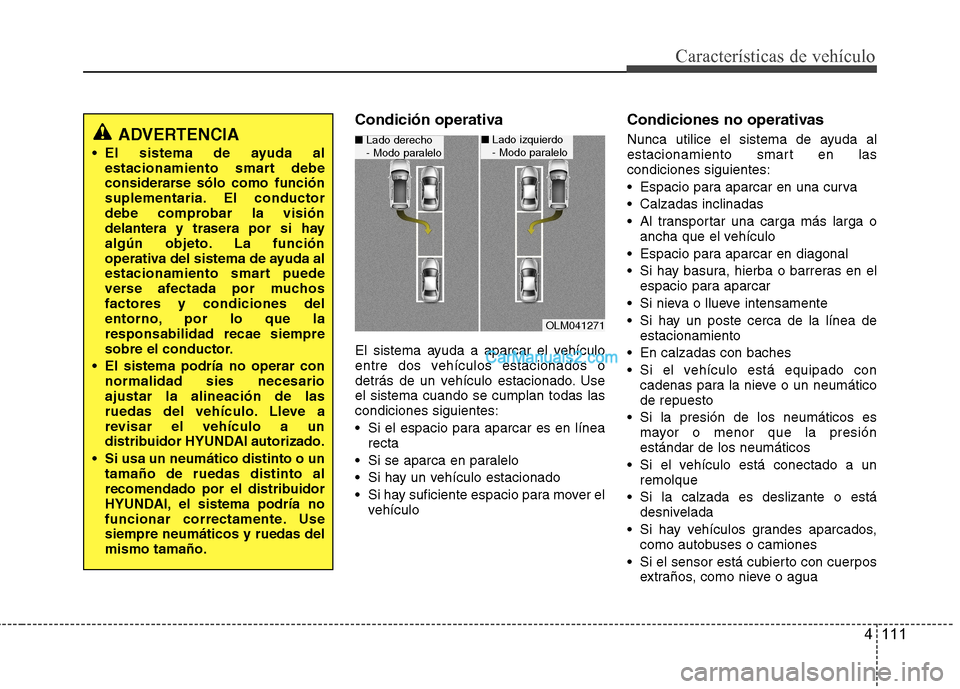

4 111
Características de vehículo
Condición operativa
El sistema ayuda a aparcar el vehículo
entre dos vehículos estacionados o
detrás de un vehículo estacionado. Useel sistema cuando se cumplan todas lascondiciones siguientes:
Si el espacio para aparcar es en línearecta
Si se aparca en paralelo
Si hay un vehículo estacionado
Si hay suficiente espacio para mover el vehículo Condiciones no operativas
Nunca utilice el sistema de ayuda al
estacionamiento smart en lascondiciones siguientes:
Espacio para aparcar en una curva
Calzadas inclinadas
Al transportar una carga más larga o
ancha que el vehículo
Espacio para aparcar en diagonal
Si hay basura, hierba o barreras en el espacio para aparcar
Si nieva o llueve intensamente
Si hay un poste cerca de la línea de estacionamiento
En calzadas con baches
Si el vehículo está equipado con cadenas para la nieve o un neumático de repuesto
Si la presión de los neumáticos es mayor o menor que la presiónestándar de los neumáticos
Si el vehículo está conectado a un remolque
Si la calzada es deslizante o está desnivelada
Si hay vehículos grandes aparcados, como autobuses o camiones
Si el sensor está cubierto con cuerpos extraños, como nieve o agua
OLM041271
■Lado derecho
- Modo paralelo ■ Lado izquierdo
- Modo paralelo ADVERTENCIA
El sistema de ayuda al estacionamiento smart debe
considerarse sólo como función
suplementaria. El conductor
debe comprobar la visión
delantera y trasera por si hay
algún objeto. La función
operativa del sistema de ayuda al
estacionamiento smart puede
verse afectada por muchosfactores y condiciones del
entorno, por lo que laresponsabilidad recae siempre
sobre el conductor.
El sistema podría no operar con normalidad sies necesarioajustar la alineación de las
ruedas del vehículo. Lleve a
revisar el vehículo a un
distribuidor HYUNDAI autorizado.
Si usa un neumático distinto o un tamaño de ruedas distinto al
recomendado por el distribuidor
HYUNDAI, el sistema podría no
funcionar correctamente. Usesiempre neumáticos y ruedas delmismo tamaño.

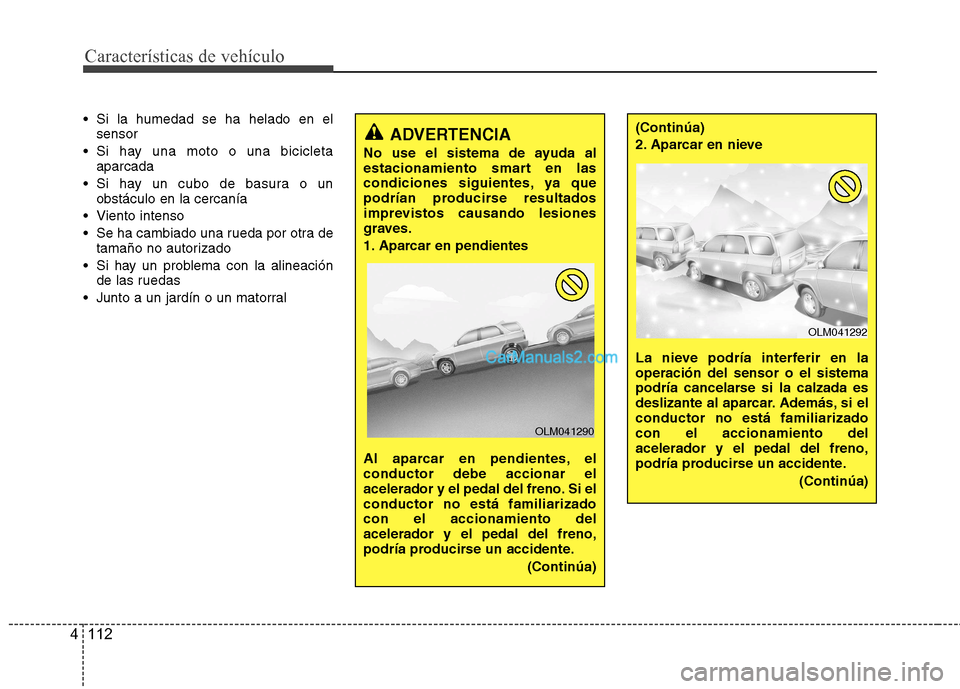

Características de vehículo
112
4
Si la humedad se ha helado en el
sensor
Si hay una moto o una bicicleta aparcada
Si hay un cubo de basura o un obstáculo en la cercanía
Viento intenso
Se ha cambiado una rueda por otra de tamaño no autorizado
Si hay un problema con la alineación de las ruedas
Junto a un jardín o un matorral
ADVERTENCIA
No use el sistema de ayuda al
estacionamiento smart en las
condiciones siguientes, ya que
podrían producirse resultados
imprevistos causando lesiones
graves.
1. Aparcar en pendientes
Al aparcar en pendientes, el conductor debe accionar el
acelerador y el pedal del freno. Si elconductor no está familiarizadocon el accionamiento delacelerador y el pedal del freno,
podría producirse un accidente.
(Continúa)
OLM041290
(Continúa)
2. Aparcar en nieve
La nieve podría interferir en la operación del sensor o el sistema
podría cancelarse si la calzada es
deslizante al aparcar. Además, si elconductor no está familiarizadocon el accionamiento delacelerador y el pedal del freno,
podría producirse un accidente. (Continúa)
OLM041292

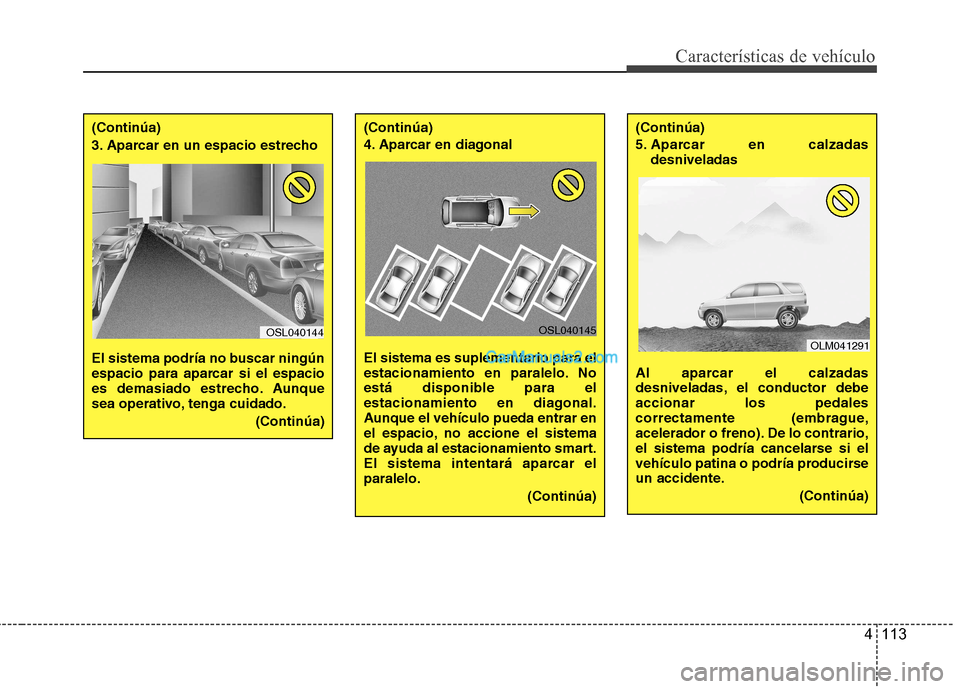

4 113
Características de vehículo
(Continúa)
3. Aparcar en un espacio estrecho
El sistema podría no buscar ningún
espacio para aparcar si el espacio
es demasiado estrecho. Aunque
sea operativo, tenga cuidado.(Continúa)
OSL040144
(Continúa)
4. Aparcar en diagonal El sistema es suplementario para el
estacionamiento en paralelo. No
está disponible para el
estacionamiento en diagonal.
Aunque el vehículo pueda entrar en
el espacio, no accione el sistema
de ayuda al estacionamiento smart.
El sistema intentará aparcar elparalelo.
(Continúa)(Continúa)
5. Aparcar en calzadasdesniveladas
Al aparcar el calzadas
desniveladas, el conductor debeaccionar los pedales
correctamente (embrague,
acelerador o freno). De lo contrario,
el sistema podría cancelarse si el
vehículo patina o podría producirse
un accidente. (Continúa)
OSL040145
OLM041291

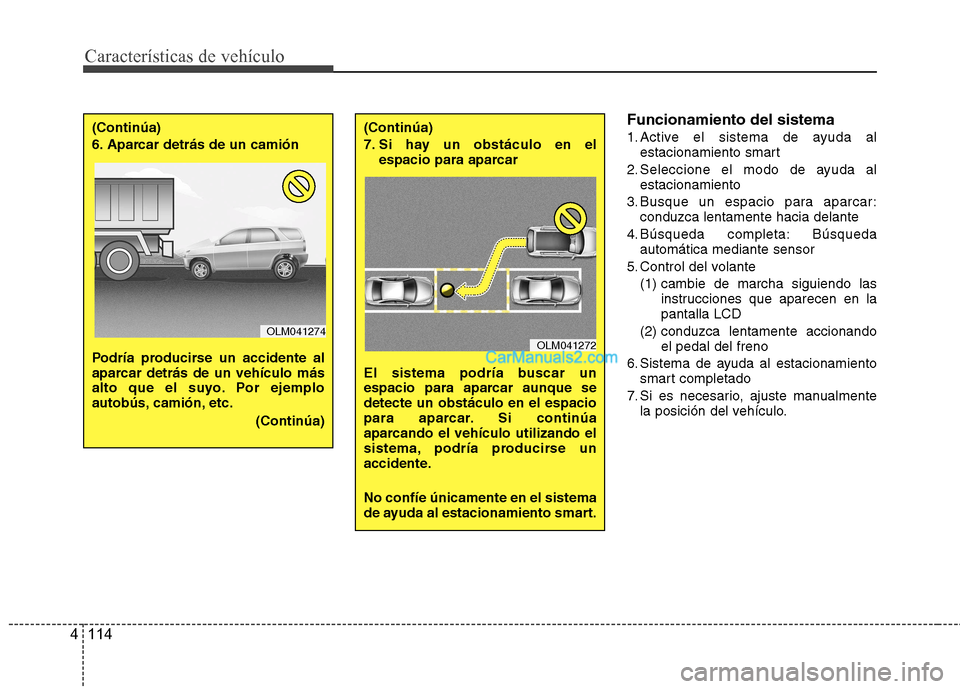

Características de vehículo
114
4
Funcionamiento del sistema
1. Active el sistema de ayuda al
estacionamiento smart
2. Seleccione el modo de ayuda al estacionamiento
3. Busque un espacio para aparcar: conduzca lentamente hacia delante
4. Búsqueda completa: Búsqueda automática mediante sensor
5. Control del volante (1) cambie de marcha siguiendo las instrucciones que aparecen en la pantalla LCD
(2) conduzca lentamente accionando el pedal del freno
6. Sistema de ayuda al estacionamiento smart completado
7. Si es necesario, ajuste manualmente la posición del vehículo.(Continúa)
7. Si hay un obstáculo en el espacio para aparcar
El sistema podría buscar un
espacio para aparcar aunque sedetecte un obstáculo en el espacio
para aparcar. Si continúa
aparcando el vehículo utilizando el
sistema, podría producirse un
accidente. No confíe únicamente en el sistema
de ayuda al estacionamiento smart.
OLM041272
(Continúa)
6. Aparcar detrás de un camión
Podría producirse un accidente al
aparcar detrás de un vehículo más
alto que el suyo. Por ejemplo
autobús, camión, etc. (Continúa)
OLM041274
