2013 Hyundai Santa Fe Manual del propietario (in Spanish)

79
Mantenimiento

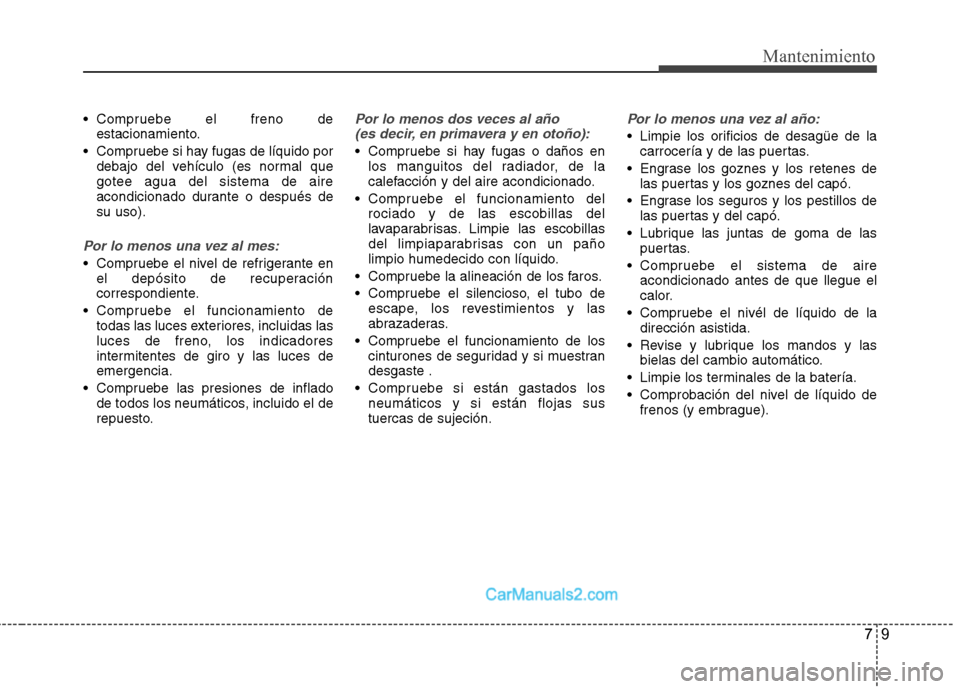

Compruebe el freno deestacionamiento.
Compruebe si hay fugas de líquido por debajo del vehículo (es normal que gotee agua del sistema de aire
acondicionado durante o después desu uso).
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante enel depósito de recuperación
correspondiente.
Compruebe el funcionamiento de todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces deemergencia.
Compruebe las presiones de inflado de todos los neumáticos, incluido el de
repuesto.
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
Compruebe si hay fugas o daños en los manguitos del radiador, de la
calefacción y del aire acondicionado.
Compruebe el funcionamiento del rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de escape, los revestimientos y las
abrazaderas.
Compruebe el funcionamiento de los cinturones de seguridad y si muestrandesgaste .
Compruebe si están gastados los neumáticos y si están flojas sustuercas de sujeción.
Por lo menos una vez al año:
Limpie los orificios de desagüe de lacarrocería y de las puertas.
Engrase los goznes y los retenes de las puertas y los goznes del capó.
Engrase los seguros y los pestillos de las puertas y del capó.
Lubrique las juntas de goma de las puertas.
Compruebe el sistema de aire acondicionado antes de que llegue el
calor.
Compruebe el nivél de líquido de la dirección asistida.
Revise y lubrique los mandos y las bielas del cambio automático.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de frenos (y embrague).

Mantenimiento
10
7

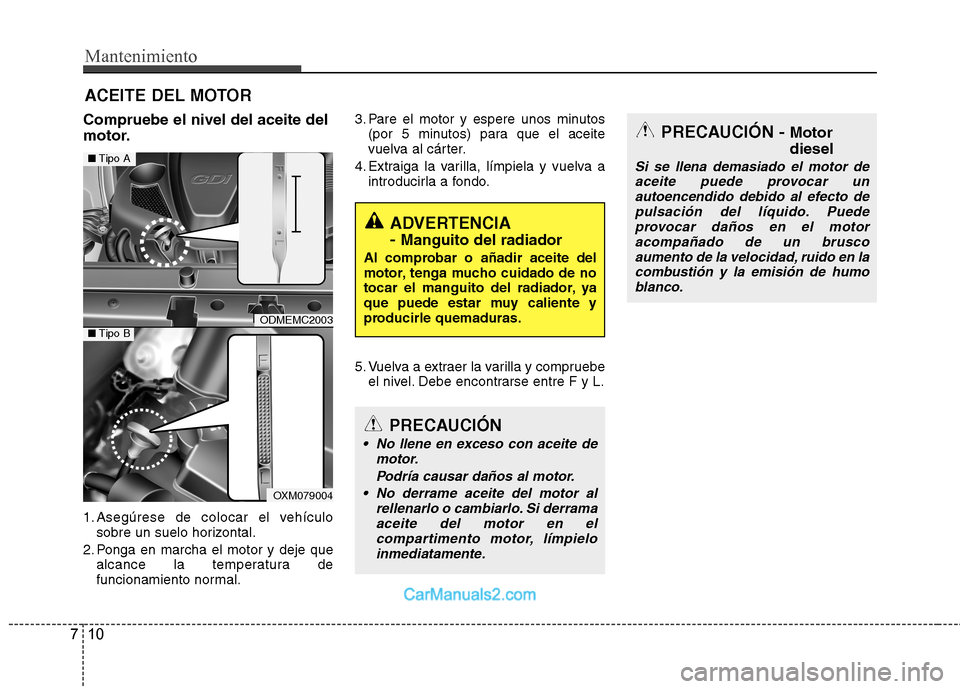

ACEITE DEL MOTOR
Compruebe el nivel del aceite del
motor.
1. Asegúrese de colocar el vehículo sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que alcance la temperatura de
funcionamiento normal. 3. Pare el motor y espere unos minutos
(por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a introducirla a fondo.
5. Vuelva a extraer la varilla y compruebe el nivel. Debe encontrarse entre F y L.
ADVERTENCIA - Manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN - Motor diesel
Si se llena demasiado el motor de
aceite puede provocar un
autoencendido debido al efecto depulsación del líquido. Puedeprovocar daños en el motoracompañado de un brusco
aumento de la velocidad, ruido en lacombustión y la emisión de humo blanco.
PRECAUCIÓN
No llene en exceso con aceite de motor.
Podría causar daños al motor.
No derrame aceite del motor al rellenarlo o cambiarlo. Si derramaaceite del motor en el
compartimento motor, límpieloinmediatamente.
ODMEMC2003
OXM079004
■ Tipo A
■Tipo B

711
Mantenimiento

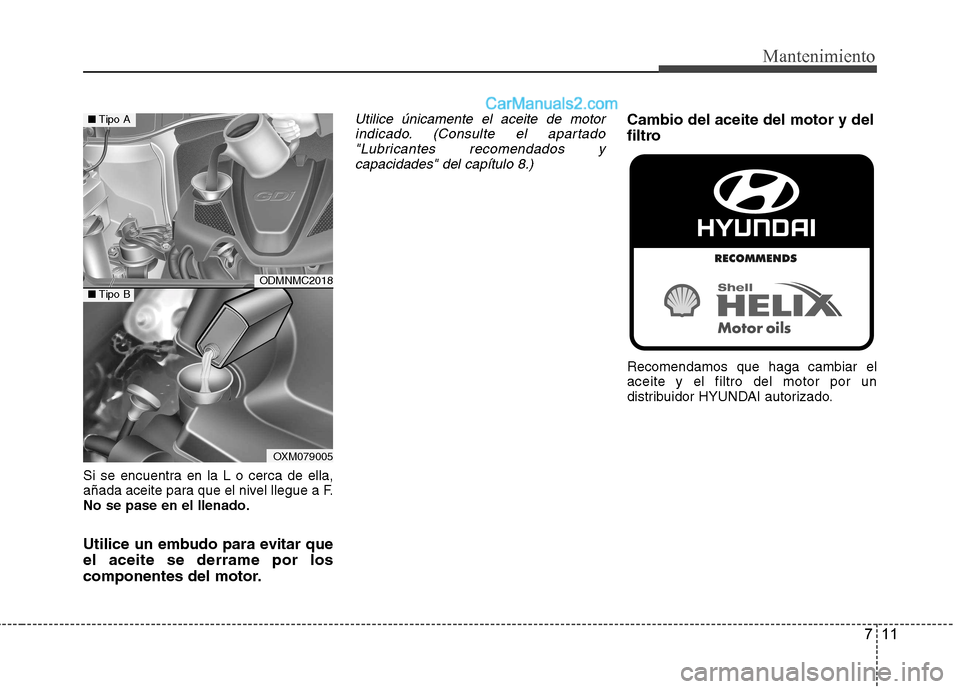

Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.No se pase en el llenado.
Utilice un embudo para evitar que el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motorindicado. (Consulte el apartado"Lubricantes recomendados ycapacidades" del capítulo 8.)Cambio del aceite del motor y del
filtro Recomendamos que haga cambiar el aceite y el filtro del motor por un
distribuidor HYUNDAI autorizado.
ODMNMC2018
OXM079005
■ Tipo A
■Tipo B

Mantenimiento
12
7

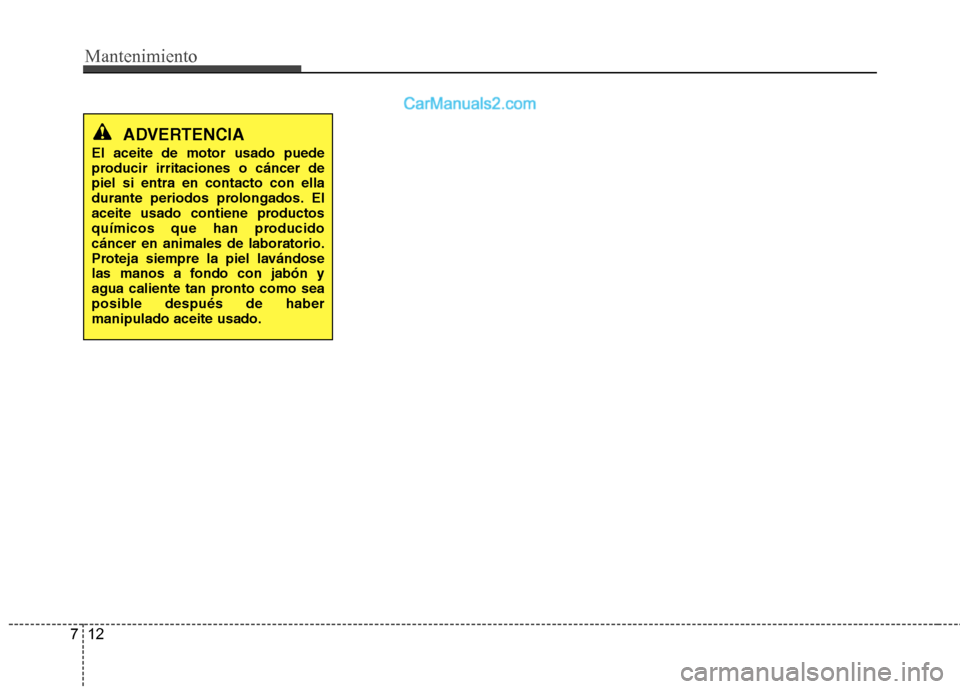

ADVERTENCIA
El aceite de motor usado puede
producir irritaciones o cáncer depiel si entra en contacto con ella
durante periodos prolongados. El
aceite usado contiene productos
químicos que han producidocáncer en animales de laboratorio.
Proteja siempre la piel lavándose
las manos a fondo con jabón y
agua caliente tan pronto como sea
posible después de habermanipulado aceite usado.

713
Mantenimiento

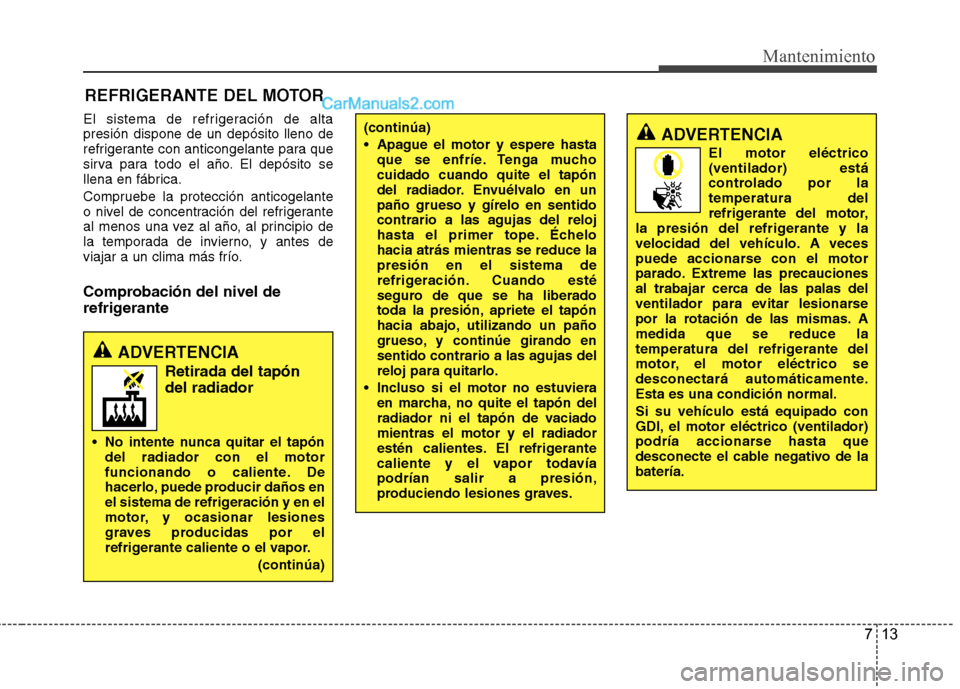

REFRIGERANTE DEL MOTOR
El sistema de refrigeración de alta presión dispone de un depósito lleno de
refrigerante con anticongelante para que
sirva para todo el año. El depósito se
llena en fábrica.
Compruebe la protección anticogelante
o nivel de concentración del refrigerante
al menos una vez al año, al principio de
la temporada de invierno, y antes de
viajar a un clima más frío.
Comprobación del nivel de
refrigerante
(continúa)
Apague el motor y espere hasta que se enfríe. Tenga mucho cuidado cuando quite el tapón
del radiador. Envuélvalo en unpaño grueso y gírelo en sentido
contrario a las agujas del reloj
hasta el primer tope. Échelohacia atrás mientras se reduce lapresión en el sistema de
refrigeración. Cuando esté
seguro de que se ha liberado
toda la presión, apriete el tapón
hacia abajo, utilizando un paño
grueso, y continúe girando en
sentido contrario a las agujas delreloj para quitarlo.
Incluso si el motor no estuviera en marcha, no quite el tapón del
radiador ni el tapón de vaciadomientras el motor y el radiador
estén calientes. El refrigerante
caliente y el vapor todavíapodrían salir a presión,
produciendo lesiones graves.
ADVERTENCIA
Retirada del tapón del radiador
No intente nunca quitar el tapón del radiador con el motor
funcionando o caliente. De
hacerlo, puede producir daños en
el sistema de refrigeración y en el
motor, y ocasionar lesiones
graves producidas por el
refrigerante caliente o el vapor.
(continúa)
ADVERTENCIAEl motor eléctrico
(ventilador) está
controlado por latemperatura del
refrigerante del motor,
la presión del refrigerante y la
velocidad del vehículo. A veces
puede accionarse con el motor
parado. Extreme las precauciones
al trabajar cerca de las palas del
ventilador para evitar lesionarse
por la rotación de las mismas. Amedida que se reduce la
temperatura del refrigerante del
motor, el motor eléctrico se
desconectará automáticamente.Esta es una condición normal. Si su vehículo está equipado con
GDI, el motor eléctrico (ventilador)
podría accionarse hasta que
desconecte el cable negativo de labatería.

Mantenimiento
14
7

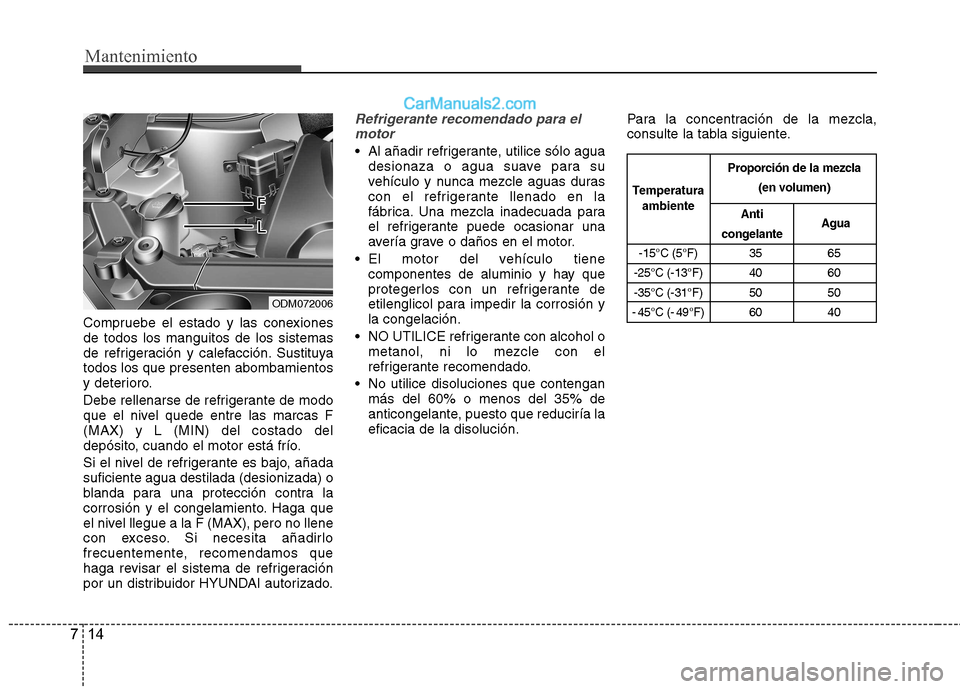

Compruebe el estado y las conexiones de todos los manguitos de los sistemas
de refrigeración y calefacción. Sustituyatodos los que presenten abombamientos
y deterioro.
Debe rellenarse de refrigerante de modo
que el nivel quede entre las marcas F(MAX) y L (MIN) del costado del
depósito, cuando el motor está frío.
Si el nivel de refrigerante es bajo, añada suficiente agua destilada (desionizada) o
blanda para una protección contra la
corrosión y el congelamiento. Haga que
el nivel llegue a la F (MAX), pero no llene
con exceso. Si necesita añadirlo
frecuentemente, recomendamos que
haga revisar el sistema de refrigeración
por un distribuidor HYUNDAI autorizado.
Refrigerante recomendado para el
motor
Al añadir refrigerante, utilice sólo agua desionaza o agua suave para su
vehículo y nunca mezcle aguas duras
con el refrigerante llenado en la
fábrica. Una mezcla inadecuada para
el refrigerante puede ocasionar una
avería grave o daños en el motor.
El motor del vehículo tiene componentes de aluminio y hay que
protegerlos con un refrigerante de
etilenglicol para impedir la corrosión yla congelación.
NO UTILICE refrigerante con alcohol o metanol, ni lo mezcle con el
refrigerante recomendado.
No utilice disoluciones que contengan más del 60% o menos del 35% de
anticongelante, puesto que reduciría laeficacia de la disolución. Para la concentración de la mezcla,
consulte la tabla siguiente.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
- 45°C (- 49°F) 60 40
Temperatura ambiente Proporción de la mezcla
(en volumen)
Anti
congelante Agua
ODM072006

715
Mantenimiento

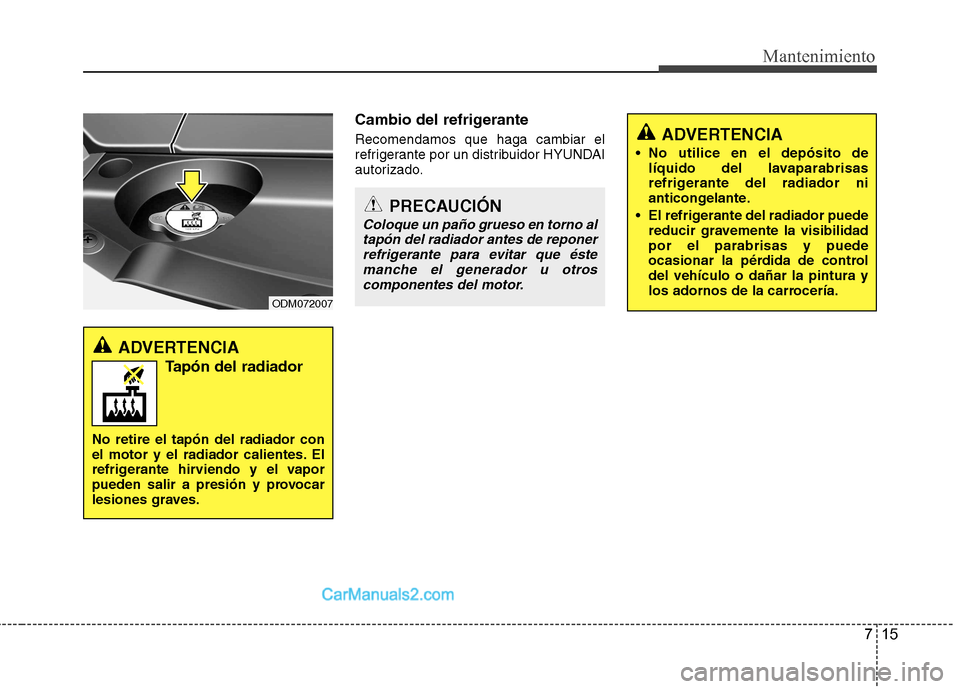

Cambio del refrigerante Recomendamos que haga cambiar el
refrigerante por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
No utilice en el depósito de líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
El refrigerante del radiador puede reducir gravemente la visibilidadpor el parabrisas y puede
ocasionar la pérdida de controldel vehículo o dañar la pintura y
los adornos de la carrocería.
PRECAUCIÓN
Coloque un paño grueso en torno al
tapón del radiador antes de reponer refrigerante para evitar que éste
manche el generador u otroscomponentes del motor.
ADVERTENCIA
Tapón del radiador
No retire el tapón del radiador con
el motor y el radiador calientes. El
refrigerante hirviendo y el vapor
pueden salir a presión y provocar
lesiones graves.
ODM072007

Mantenimiento
16
7

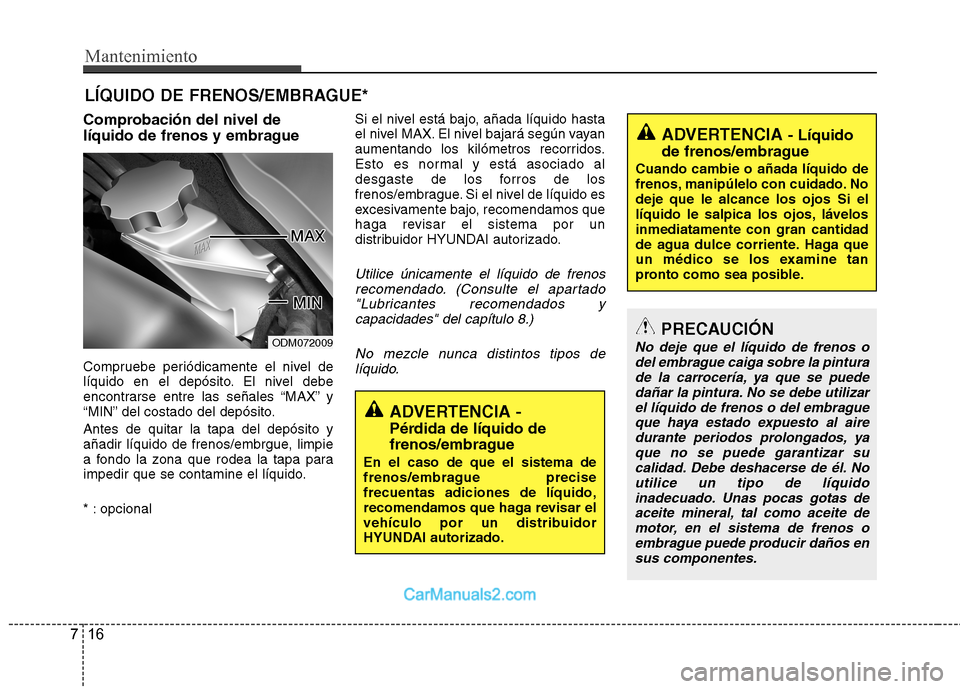

LÍQUIDO DE FRENOS/EMBRAGUE*
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito. Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrgue, limpie
a fondo la zona que rodea la tapa para
impedir que se contamine el líquido.
* : opcional Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los
frenos/embrague. Si el nivel de líquido es
excesivamente bajo, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Utilice únicamente el líquido de frenos
recomendado. (Consulte el apartado
"Lubricantes recomendados ycapacidades" del capítulo 8.)
No mezcle nunca distintos tipos delíquido.
ADVERTENCIA - Líquido
de frenos/embrague
Cuando cambie o añada líquido de
frenos, manipúlelo con cuidado. Nodeje que le alcance los ojos Si el
líquido le salpica los ojos, lávelosinmediatamente con gran cantidad
de agua dulce corriente. Haga que
un médico se los examine tan
pronto como sea posible.
PRECAUCIÓN
No deje que el líquido de frenos o del embrague caiga sobre la pintura
de la carrocería, ya que se puede dañar la pintura. No se debe utilizarel líquido de frenos o del embrague que haya estado expuesto al aire
durante periodos prolongados, ya que no se puede garantizar sucalidad. Debe deshacerse de él. Noutilice un tipo de líquido
inadecuado. Unas pocas gotas deaceite mineral, tal como aceite demotor, en el sistema de frenos o embrague puede producir daños en
sus componentes.
ADVERTENCIA -
Pérdida de líquido de
frenos/embrague
En el caso de que el sistema de
frenos/embrague precisefrecuentas adiciones de líquido,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
ODM072009
