2013 Hyundai Santa Fe Manual del propietario (in Spanish)

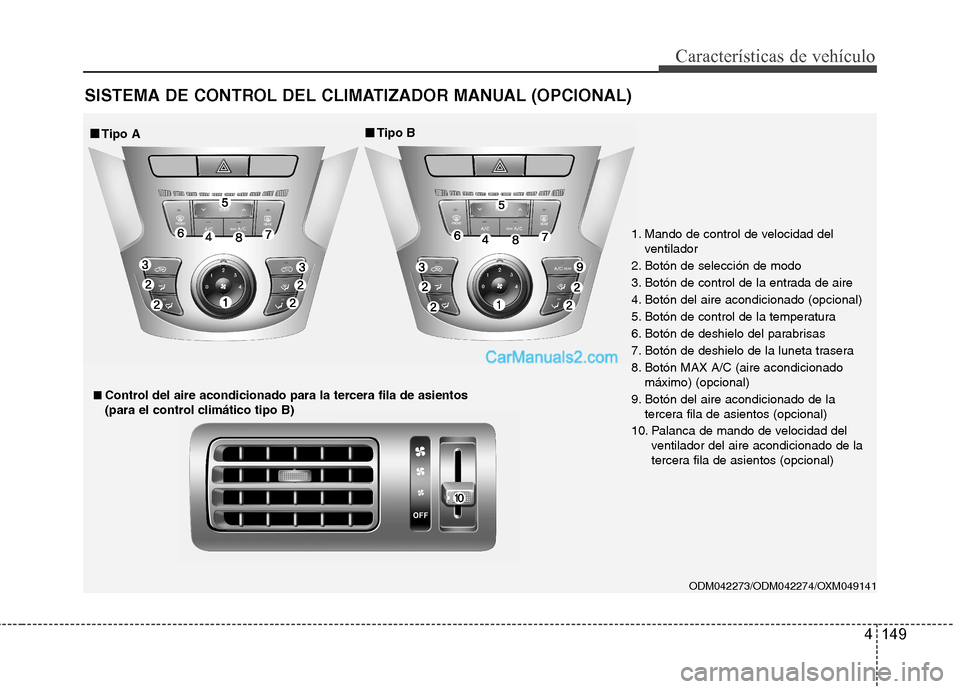

4 149
Características de vehículo
SISTEMA DE CONTROL DEL CLIMATIZADOR MANUAL (OPCIONAL)
ODM042273/ODM042274/OXM049141
■■Tipo A ■■
Tipo B
■■ Control del aire acondicionado para la tercera fila de asientos
(para el control climático tipo B)
1. Mando de control de velocidad del
ventilador
2. Botón de selección de modo
3. Botón de control de la entrada de aire
4. Botón del aire acondicionado (opcional)
5. Botón de control de la temperatura
6. Botón de deshielo del parabrisas
7. Botón de deshielo de la luneta trasera
8. Botón MAX A/C (aire acondicionado máximo) (opcional)
9. Botón del aire acondicionado de la tercera fila de asientos (opcional)
10. Palanca de mando de velocidad del ventilador del aire acondicionado de la
tercera fila de asientos (opcional)

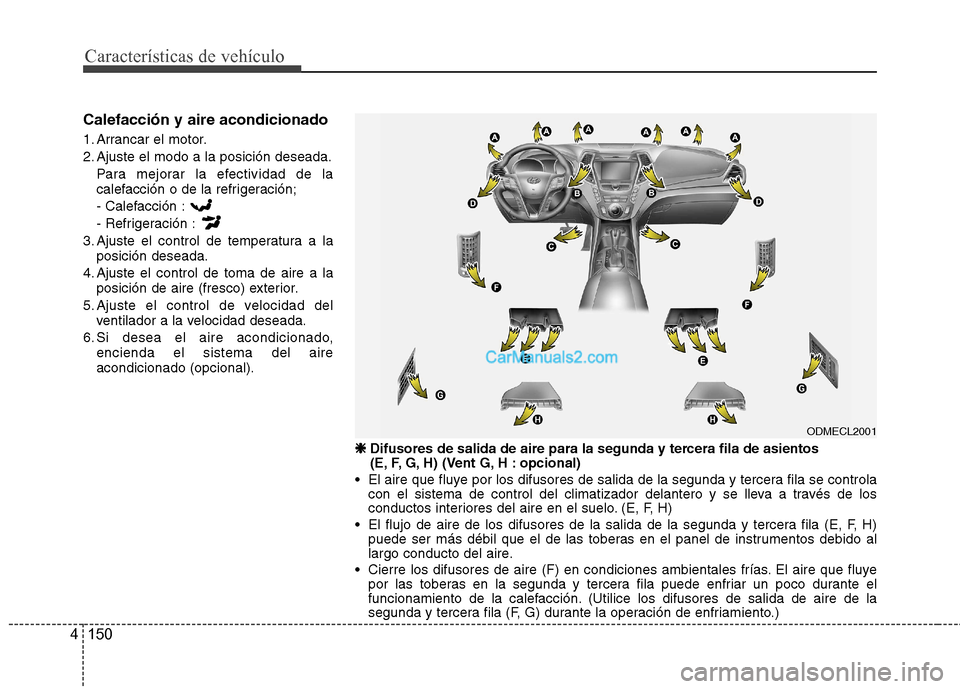

Características de vehículo
150
4
Calefacción y aire acondicionado
1. Arrancar el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de toma de aire a la posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire acondicionado (opcional).
ODMECL2001
❈
❈
Difusores de salida de aire para la segunda y tercera fila de asientos
(E, F, G, H) (Vent G, H : opcional)
El aire que fluye por los difusores de salida de la segunda y tercera fila se controla con el sistema de control del climatizador delantero y se lleva a través de los
conductos interiores del aire en el suelo. (E, F, H)
El flujo de aire de los difusores de la salida de la segunda y tercera fila (E, F, H) puede ser más débil que el de las toberas en el panel de instrumentos debido al
largo conducto del aire.
Cierre los difusores de aire (F) en condiciones ambientales frías. El aire que fluye por las toberas en la segunda y tercera fila puede enfriar un poco durante el
funcionamiento de la calefacción. (Utilice los difusores de salida de aire de la
segunda y tercera fila (F, G) durante la operación de enfriamiento.)

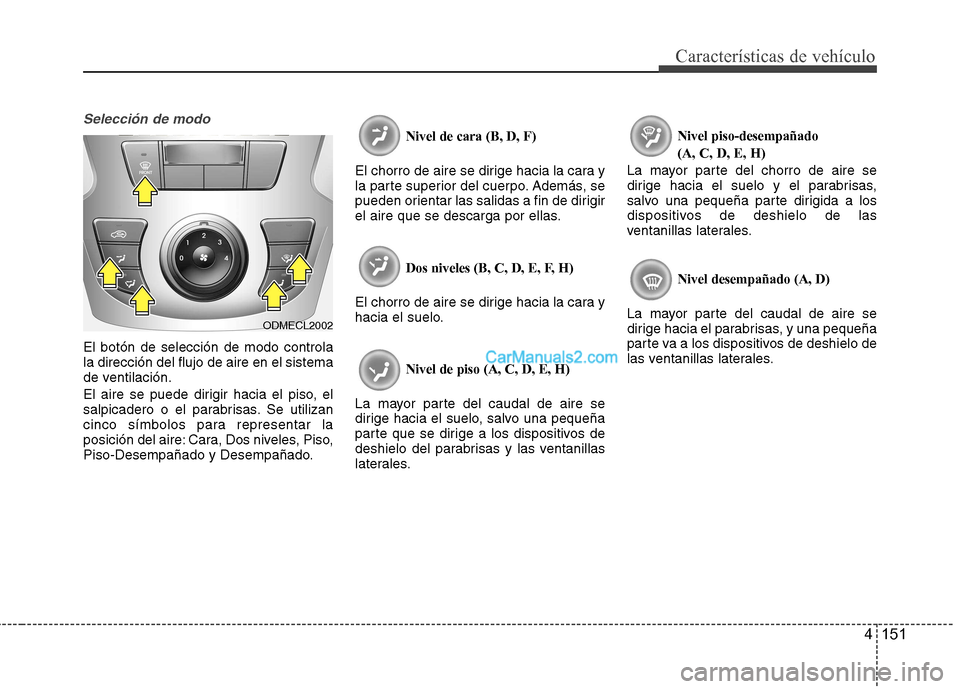

4 151
Características de vehículo
Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
cinco símbolos para representar la
posición del aire: Cara, Dos niveles, Piso,
Piso-Desempañado y Desempañado.Nivel de cara (B, D, F)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, C, D, E, F, H)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (A, C, D, E, H)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales. Nivel piso-desempañado (A, C, D, E, H)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
ODMECL2002

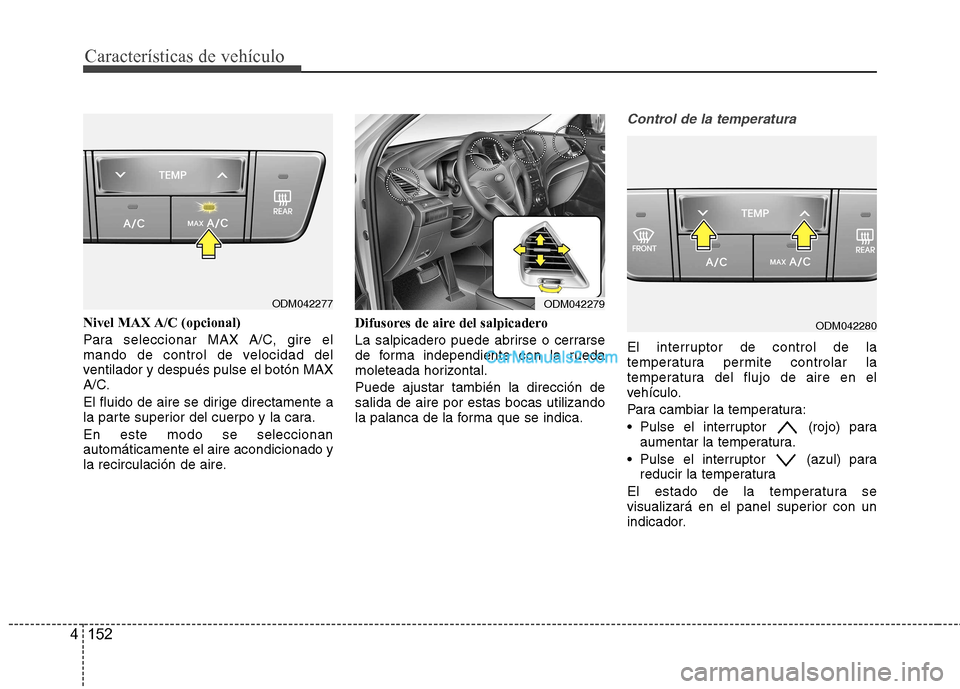

Características de vehículo
152
4
Nivel MAX A/C (opcional)
Para seleccionar MAX A/C, gire el
mando de control de velocidad del
ventilador y después pulse el botón MAX
A/C.
El fluido de aire se dirige directamente a
la parte superior del cuerpo y la cara. En este modo se seleccionan automáticamente el aire acondicionado y
la recirculación de aire. Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica.
Control de la temperatura
El interruptor de control de la
temperatura permite controlar la
temperatura del flujo de aire en el
vehículo.
Para cambiar la temperatura:
Pulse el interruptor (rojo) para
aumentar la temperatura.
Pulse el interruptor (azul) para reducir la temperatura
El estado de la temperatura se
visualizará en el panel superior con un
indicador.
ODM042277ODM042279
ODM042280

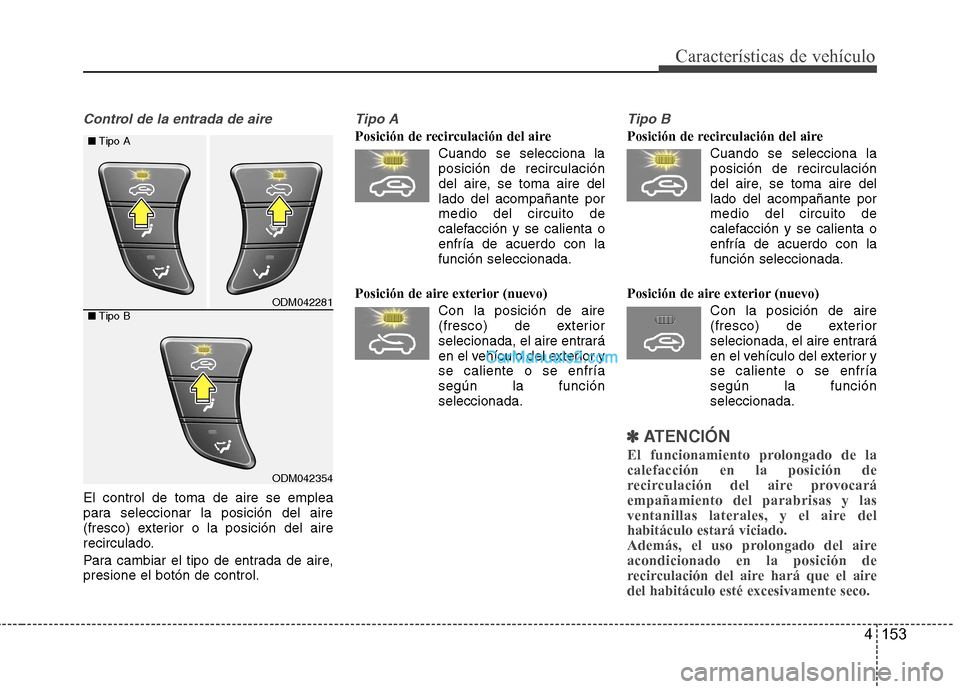

4 153
Características de vehículo
Control de la entrada de aire
El control de toma de aire se emplea
para seleccionar la posición del aire
(fresco) exterior o la posición del aire
recirculado.
Para cambiar el tipo de entrada de aire, presione el botón de control.
Tipo A
Posición de recirculación del aireCuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.
Tipo B
Posición de recirculación del aire
Cuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta o
enfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior yse caliente o se enfría
según la funciónseleccionada.
✽✽ ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco.
ODM042281
ODM042354
■
Tipo A
■ Tipo B

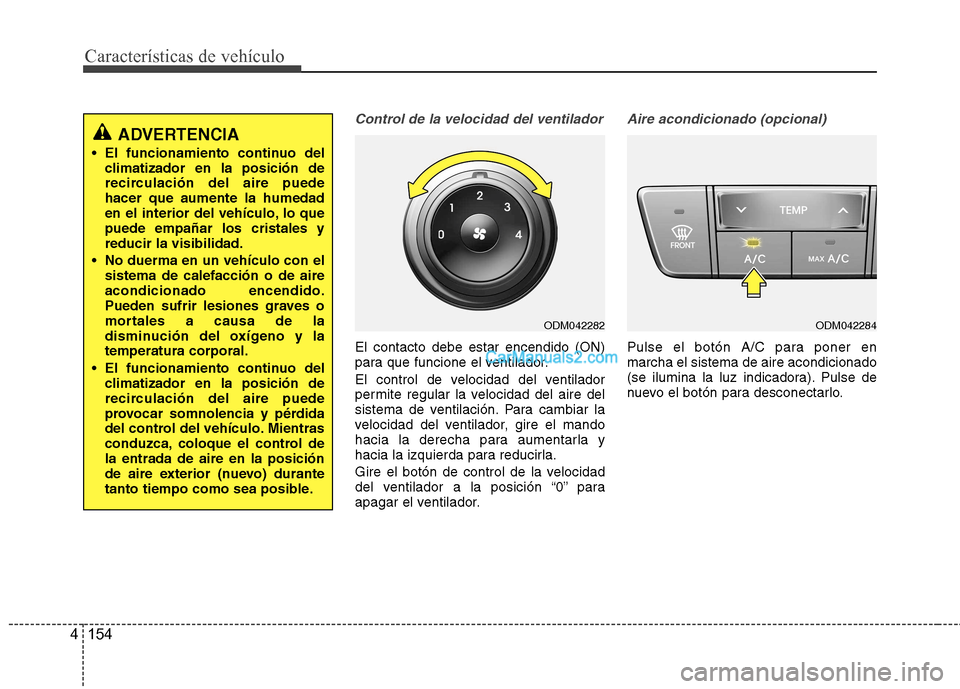

Características de vehículo
154
4
Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador.
Aire acondicionado (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
ODM042282ODM042284

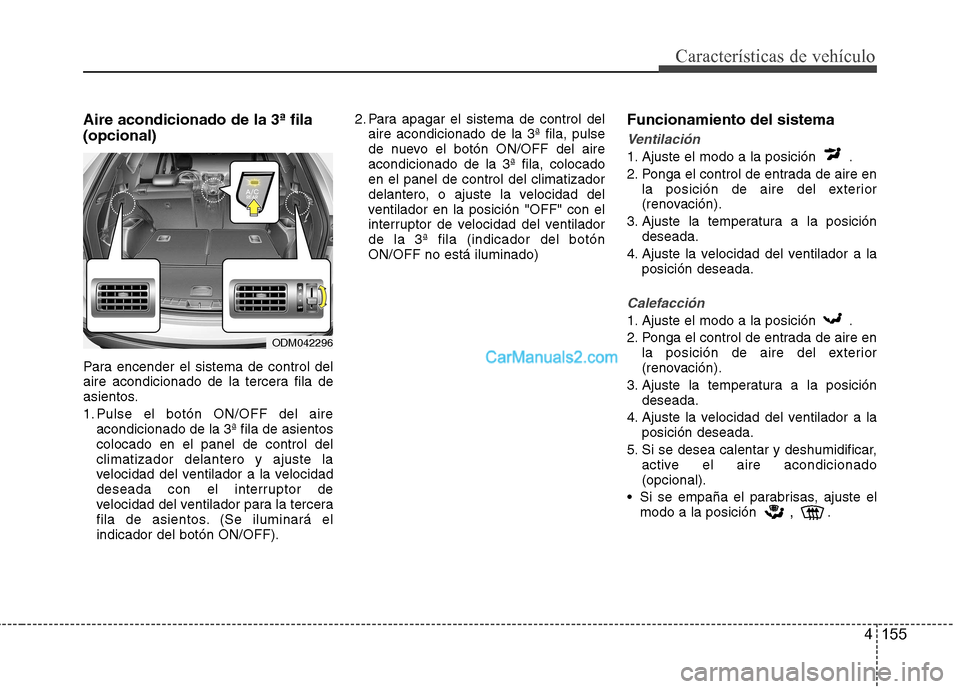

4 155
Características de vehículo
Aire acondicionado de la 3ª fila (opcional)
Para encender el sistema de control del
aire acondicionado de la tercera fila de
asientos.
1. Pulse el botón ON/OFF del aireacondicionado de la 3ª fila de asientos colocado en el panel de control delclimatizador delantero y ajuste la
velocidad del ventilador a la velocidad
deseada con el interruptor de
velocidad del ventilador para la tercera
fila de asientos. (Se iluminará elindicador del botón ON/OFF). 2. Para apagar el sistema de control del
aire acondicionado de la 3ª fila, pulse
de nuevo el botón ON/OFF del aireacondicionado de la 3ª fila, colocadoen el panel de control del climatizador
delantero, o ajuste la velocidad del
ventilador en la posición "OFF" con el
interruptor de velocidad del ventiladorde la 3ª fila (indicador del botónON/OFF no está iluminado) Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste el modo a la posición ,
.
ODM042296

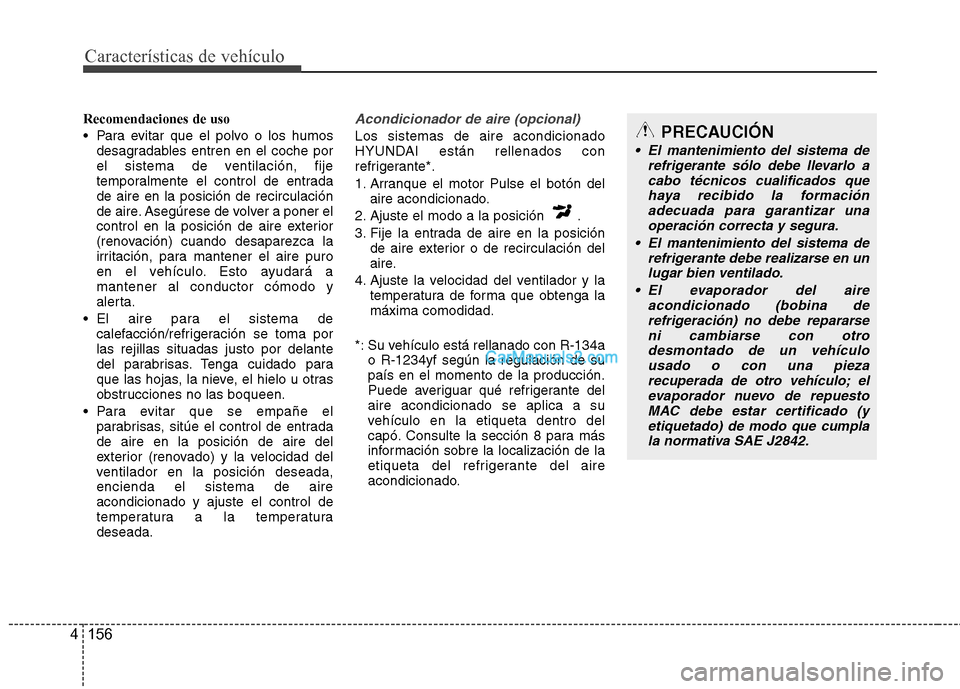

Características de vehículo
156
4
Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada.Acondicionador de aire (opcional)
Los sistemas de aire acondicionado
HYUNDAI están rellenados con
refrigerante*.
1. Arranque el motor Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.
*: Su vehículo está rellanado con R-134a o R-1234yf según la regulación de supaís en el momento de la producción.
Puede averiguar qué refrigerante delaire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó. Consulte la sección 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.PRECAUCIÓN
El mantenimiento del sistema de
refrigerante sólo debe llevarlo a
cabo técnicos cualificados que haya recibido la formaciónadecuada para garantizar unaoperación correcta y segura.
El mantenimiento del sistema de refrigerante debe realizarse en unlugar bien ventilado.
El evaporador del aire acondicionado (bobina de
refrigeración) no debe repararseni cambiarse con otro desmontado de un vehículo usado o con una pieza
recuperada de otro vehículo; elevaporador nuevo de repuestoMAC debe estar certificado (yetiquetado) de modo que cumpla
la normativa SAE J2842.
