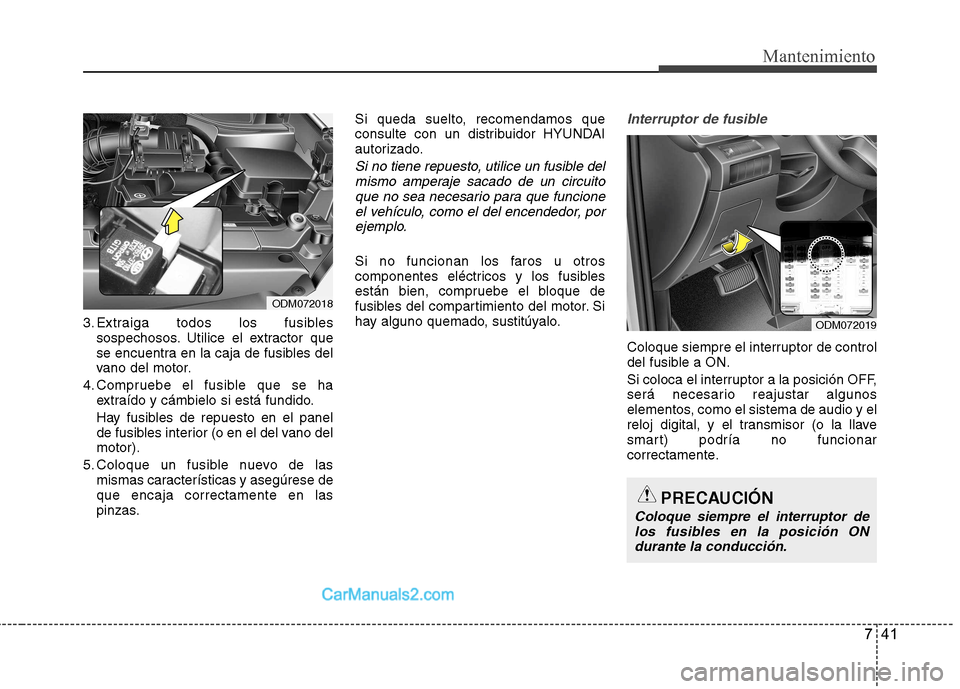

Mantenimiento
3. Extraiga todos los fusiblessospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano delmotor).
5. Coloque un fusible nuevo de las mismas características y asegúrese deque encaja correctamente en las
pinzas. Si queda suelto, recomendamos que
consulte con un distribuidor HYUNDAI
autorizado.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuitoque no sea necesario para que funcione
el vehículo, como el del encendedor, porejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
Interruptor de fusible
Coloque siempre el interruptor de control
del fusible a ON.
Si coloca el interruptor a la posición OFF,
será necesario reajustar algunos
elementos, como el sistema de audio y el
reloj digital, y el transmisor (o la llave
smart) podría no funcionar
correctamente.
ODM072019
PRECAUCIÓN
Coloque siempre el interruptor delos fusibles en la posición ONdurante la conducción.
ODM072018

Mantenimiento
42
7

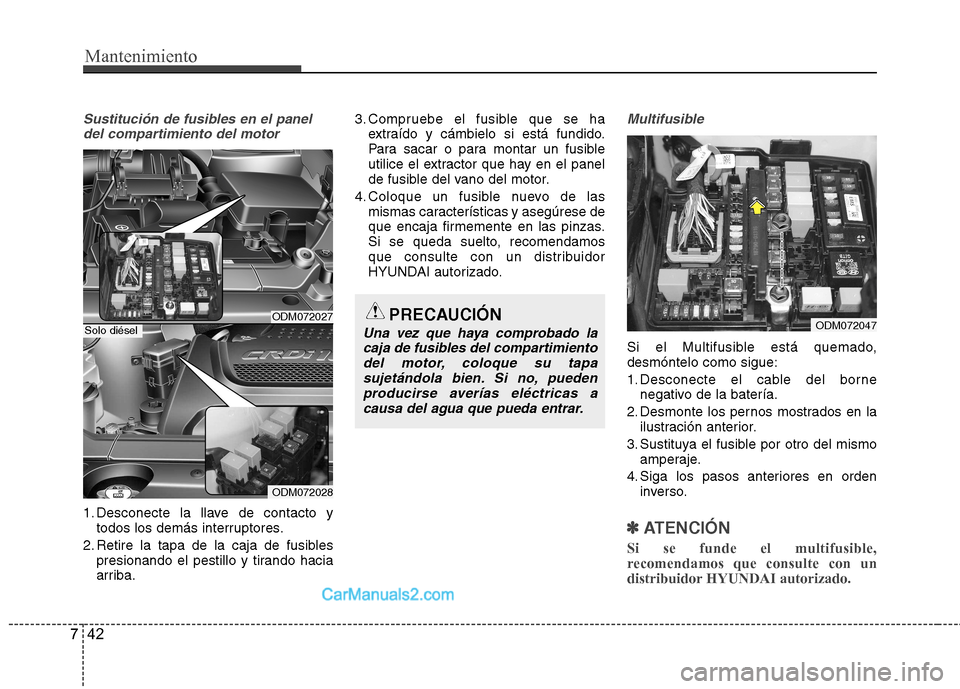

Sustitución de fusibles en el panel
del compartimiento del motor
1. Desconecte la llave de contacto y todos los demás interruptores.
2. Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia
arriba. 3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las mismas características y asegúrese de
que encaja firmemente en las pinzas.
Si se queda suelto, recomendamos
que consulte con un distribuidor
HYUNDAI autorizado.
Multifusible
Si el Multifusible está quemado, desmóntelo como sigue:
1. Desconecte el cable del bornenegativo de la batería.
2. Desmonte los pernos mostrados en la ilustración anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽✽
ATENCIÓN
Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Una vez que haya comprobado la caja de fusibles del compartimiento del motor, coloque su tapa
sujetándola bien. Si no, puedenproducirse averías eléctricas a causa del agua que pueda entrar.ODM072047ODM072027
ODM072028
Solo diésel

743
Mantenimiento
Descripción del panel de fusibles y relés Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽✽
ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja defusibles de su vehículo, consulte suetiqueta.
ODMEMC2014
ODM072017

Mantenimiento
44
7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos
A/BAG10AMódulo de control SRS, módulo de control A/C
MODULE 57,5A
Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM,
sistema de ayuda de estacionamiento, AC, módulo del inversor,
caja de relés ICM (relé de las luces de curvas IZQ/DCH, relé del ventilador trasero),
calefactor del asiento trasero IZQ/DCH, módulo de control CCS del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante
MODULE 17,5AInterruptor del modo deportivo, solenoide de la llave,
interruptor de la consola IZQ/DCH, interruptor de la consola delantera,
interruptor del elevalunas eléctrico trasero IZQ/DCH
REAR FOG LAMP10ACaja de relés ICM (relé de la luz antiniebla trasera)
MEMORY 210ABCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor,
módulo de la puerta del conductor/acompañante, luz automática y fotosensor,
conector de enlace de datos, módulo de control A/C, tablero de instrumentos
SMART KEY 27,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE 310A
BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP,
asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico,
módulo de advertencia de salida de carril, dirección, Sensor del ángulo, sistema de
audio, módulo de control A/C, A/V y unidad principal de navegación, 4WD ECM,
Indicador de la palanca de cambio ATM, Sensor de ayuda de estacionamiento trasero
IZQ/DCH, Calefacción del asiento trasero IZQ/DCH, Módulo de control CCS del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante,
Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola
trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la
puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico

745
Mantenimiento
DescripciónSímbolo Amperaje delfusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
módulo de control de abertura activa del capó, unidad del relé de incandescencia
(DSL), conector de comprobación multiusos, faro IZQ/DCH,
actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1)(DSL)
CORNERING LAMP 10ACaja de relés ICM (relé de las luces de curvas IZQ/DCH)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

Mantenimiento
46
7

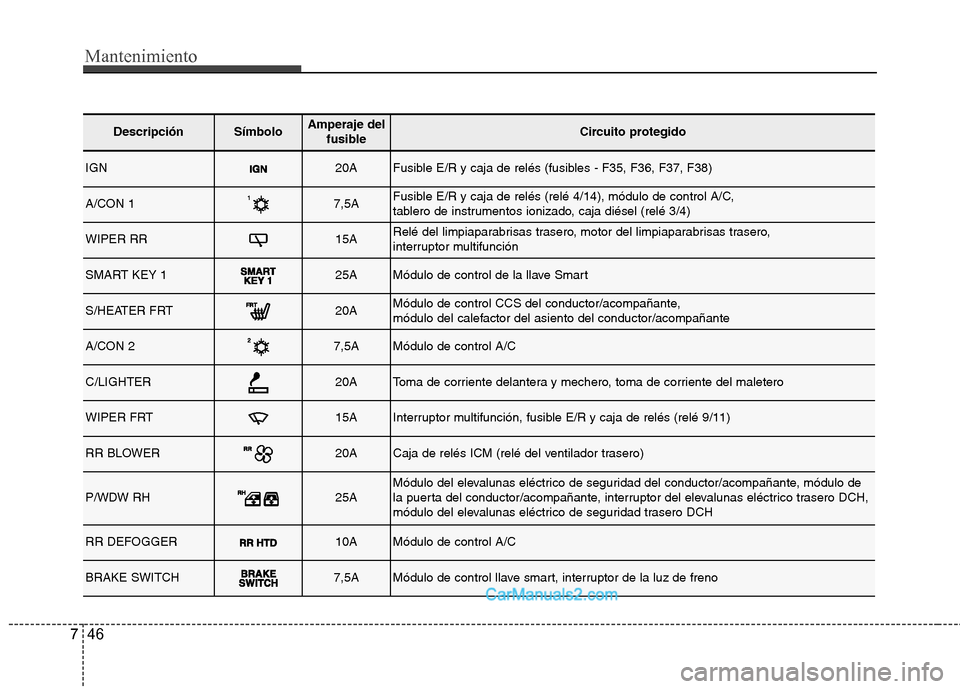

DescripciónSímbolo Amperaje del
fusibleCircuito protegido
IGN20AFusible E/R y caja de relés (fusibles - F35, F36, F37, F38)
A/CON 17,5AFusible E/R y caja de relés (relé 4/14), módulo de control A/C,
tablero de instrumentos ionizado, caja diésel (relé 3/4)
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero,
interruptor multifunción
SMART KEY 125AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control CCS del conductor/acompañante,
módulo del calefactor del asiento del conductor/acompañante
A/CON 27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (relé 9/11)
RR BLOWER20ACaja de relés ICM (relé del ventilador trasero)
P/WDW RH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH,
módulo del elevalunas eléctrico de seguridad trasero DCH
RR DEFOGGER10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno

747
Mantenimiento

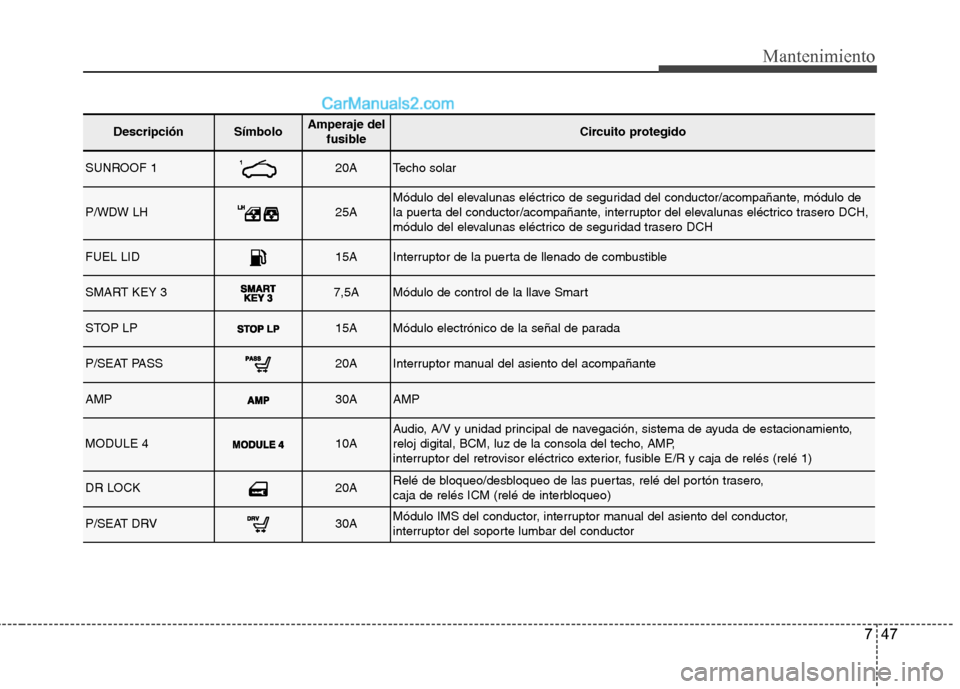

DescripciónSímbolo Amperaje delfusibleCircuito protegido
SUNROOF 120ATecho solar
P/WDW LH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH,
módulo del elevalunas eléctrico de seguridad trasero DCH
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY 37,5AMódulo de control de la llave Smart
STOP LP15AMódulo electrónico de la señal de parada
P/SEAT PASS20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE 410AAudio, A/V y unidad principal de navegación, sistema de ayuda de estacionamiento,
reloj digital, BCM, luz de la consola del techo, AMP,
interruptor del retrovisor eléctrico exterior, fusible E/R y caja de relés (relé 1)
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero,
caja de relés ICM (relé de interbloqueo)
P/SEAT DRV30AMódulo IMS del conductor, interruptor manual del asiento del conductor,
interruptor del soporte lumbar del conductor

Mantenimiento
48
7

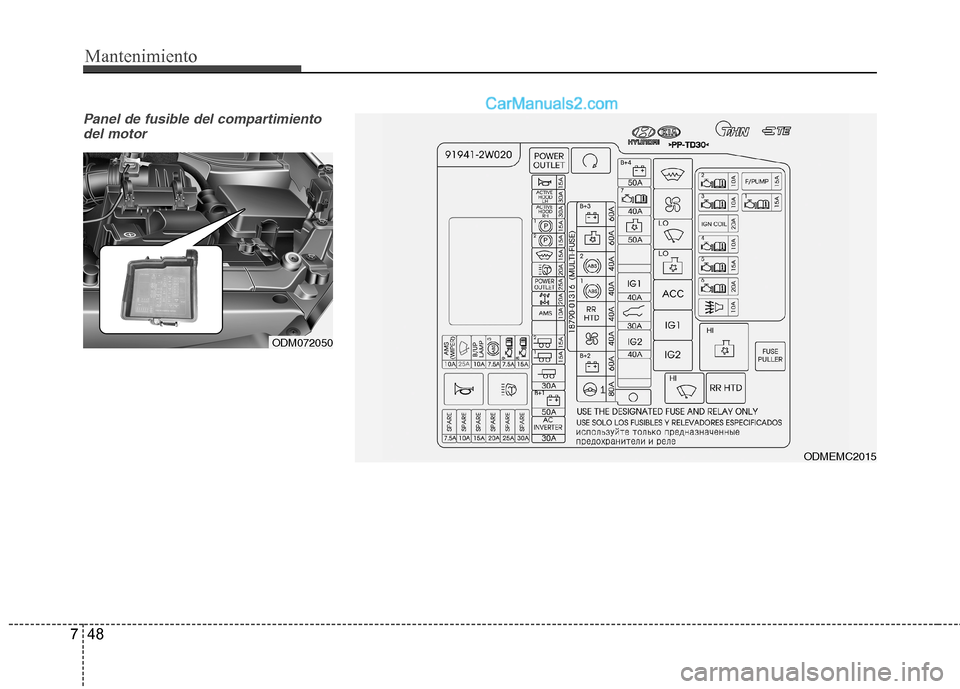

Panel de fusible del compartimiento
del motor
ODM072050
ODMEMC2015
