2013 Hyundai Santa Fe Manual del propietario (in Spanish)

499
Características de vehículo

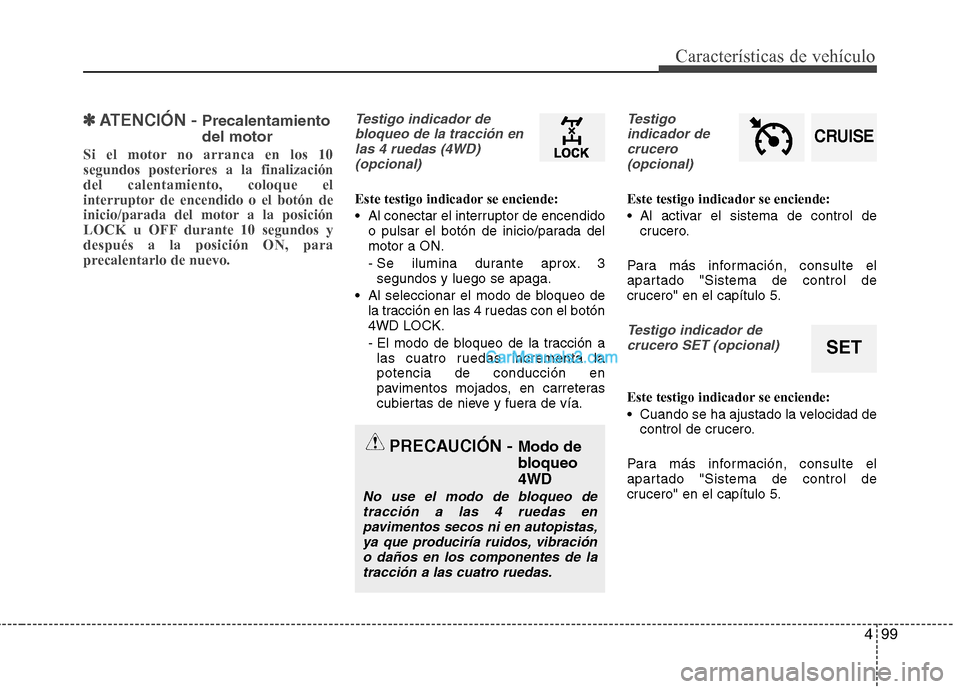

✽✽ATENCIÓN - Precalentamiento del motor
Si el motor no arranca en los 10
segundos posteriores a la finalizacióndel calentamiento, coloque el
interruptor de encendido o el botón de
inicio/parada del motor a la posición
LOCK u OFF durante 10 segundos ydespués a la posición ON, para
precalentarlo de nuevo.Testigo indicador de bloqueo de la tracción enlas 4 ruedas (4WD) (opcional)
Este testigo indicador se enciende:
Al conectar el interruptor de encendido o pulsar el botón de inicio/parada del motor a ON.
- Se ilumina durante aprox. 3segundos y luego se apaga.
Al seleccionar el modo de bloqueo de la tracción en las 4 ruedas con el botón 4WD LOCK.
- El modo de bloqueo de la tracción alas cuatro ruedas incrementa la potencia de conducción en
pavimentos mojados, en carreteras
cubiertas de nieve y fuera de vía.
Testigo
indicador de crucero(opcional)
Este testigo indicador se enciende:
Al activar el sistema de control de crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
Testigo indicador de crucero SET (opcional)
Este testigo indicador se enciende:
Cuando se ha ajustado la velocidad de control de crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
CRUISE
SET
PRECAUCIÓN - Modo de
bloqueo4WD
No use el modo de bloqueo de
tracción a las 4 ruedas en pavimentos secos ni en autopistas, ya que produciría ruidos, vibración
o daños en los componentes de la tracción a las cuatro ruedas.

Características de vehículo
100
4

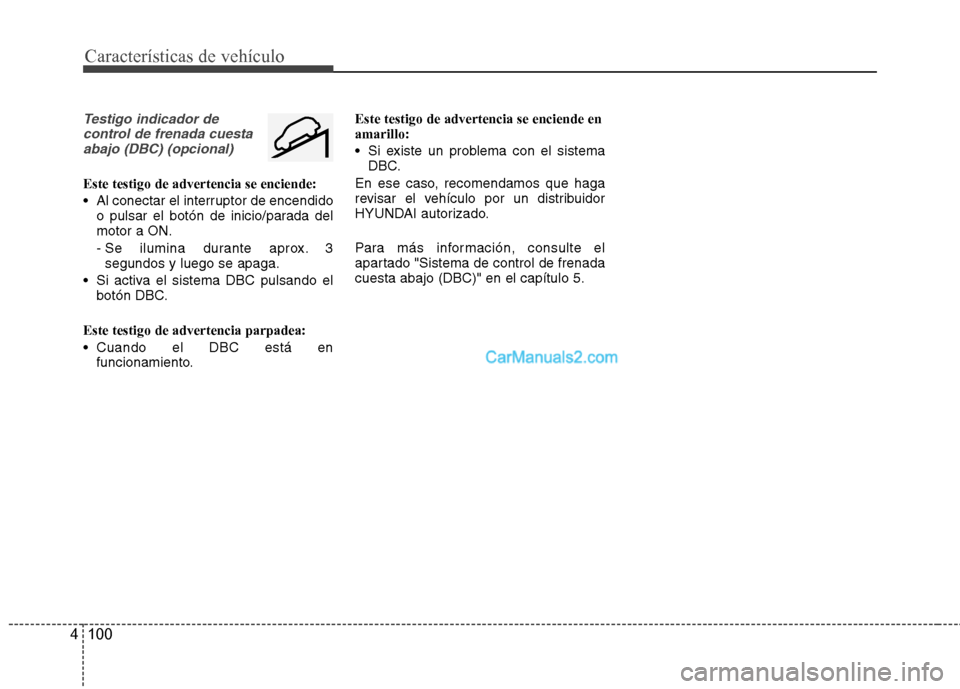

Testigo indicador de
control de frenada cuestaabajo (DBC) (opcional)
Este testigo de advertencia se enciende:
Al conectar el interruptor de encendido o pulsar el botón de inicio/parada del motor a ON.
- Se ilumina durante aprox. 3segundos y luego se apaga.
Si activa el sistema DBC pulsando el botón DBC.
Este testigo de advertencia parpadea:
Cuando el DBC está en funcionamiento. Este testigo de advertencia se enciende en amarillo:
Si existe un problema con el sistema
DBC.
En ese caso, recomendamos que haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.
Para más información, consulte el
apartado "Sistema de control de frenadacuesta abajo (DBC)" en el capítulo 5.

4 101
Características de vehículo

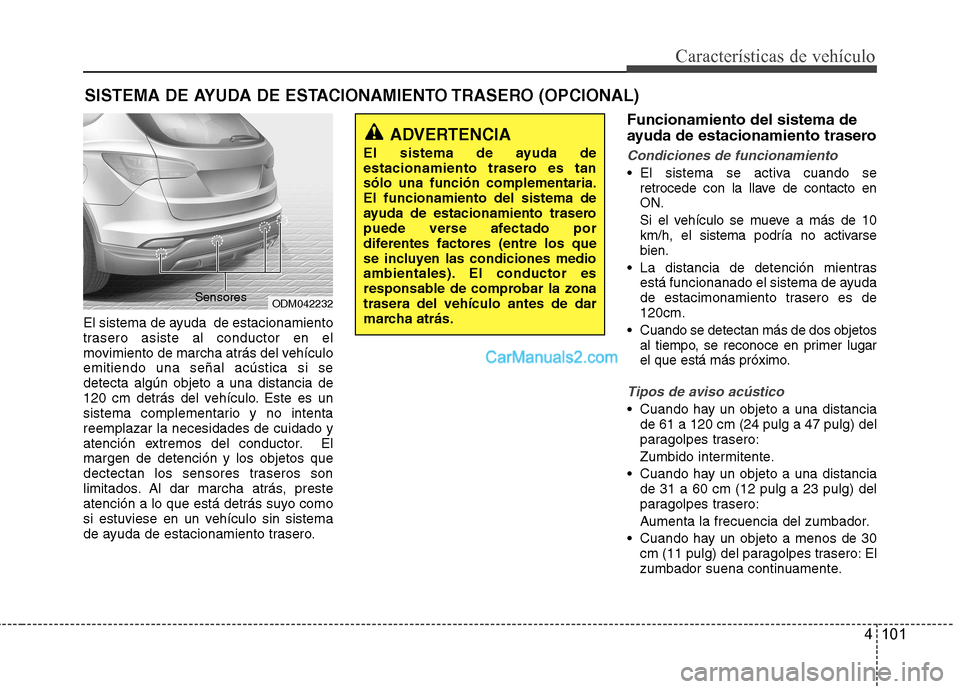

El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm detrás del vehículo. Este es un
sistema complementario y no intentareemplazar la necesidades de cuidado y
atención extremos del conductor. Elmargen de detención y los objetos que
dectectan los sensores traseros son
limitados. Al dar marcha atrás, preste
atención a lo que está detrás suyo como
si estuviese en un vehículo sin sistema
de ayuda de estacionamiento trasero.Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en ON.
Si el vehículo se mueve a más de 10
km/h, el sistema podría no activarsebien.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm.
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
Tipos de aviso acústico
Cuando hay un objeto a una distanciade 61 a 120 cm (24 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 31 a 60 cm (12 pulg a 23 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 30 cm (11 pulg) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
ODM042232
Sensores
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.

Características de vehículo
102
4

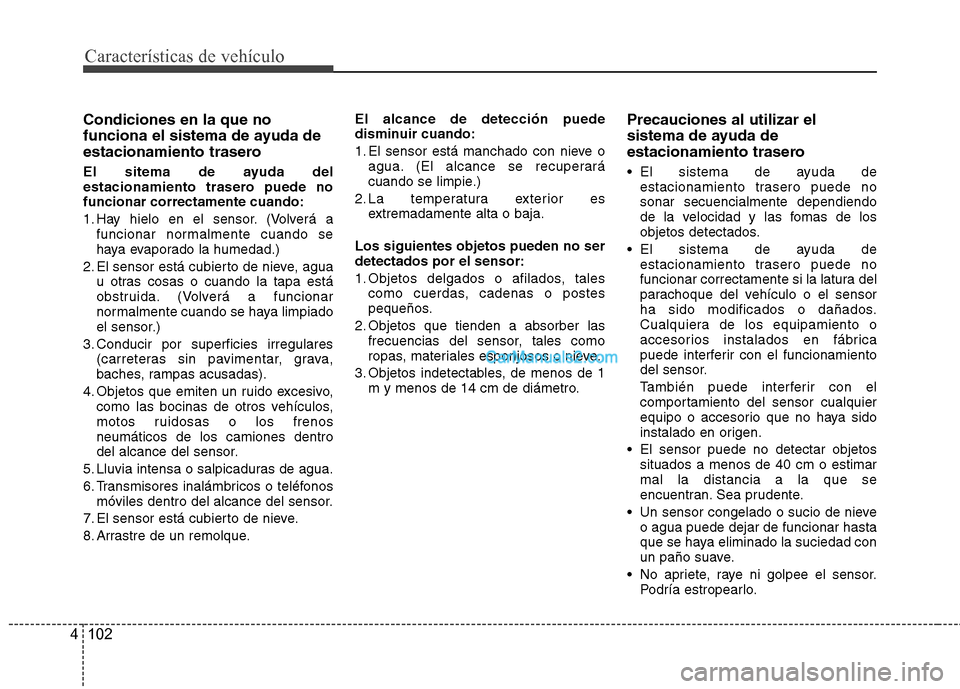

Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m y menos de 14 cm de diámetro. Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm o estimarmal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.

4 103
Características de vehículo

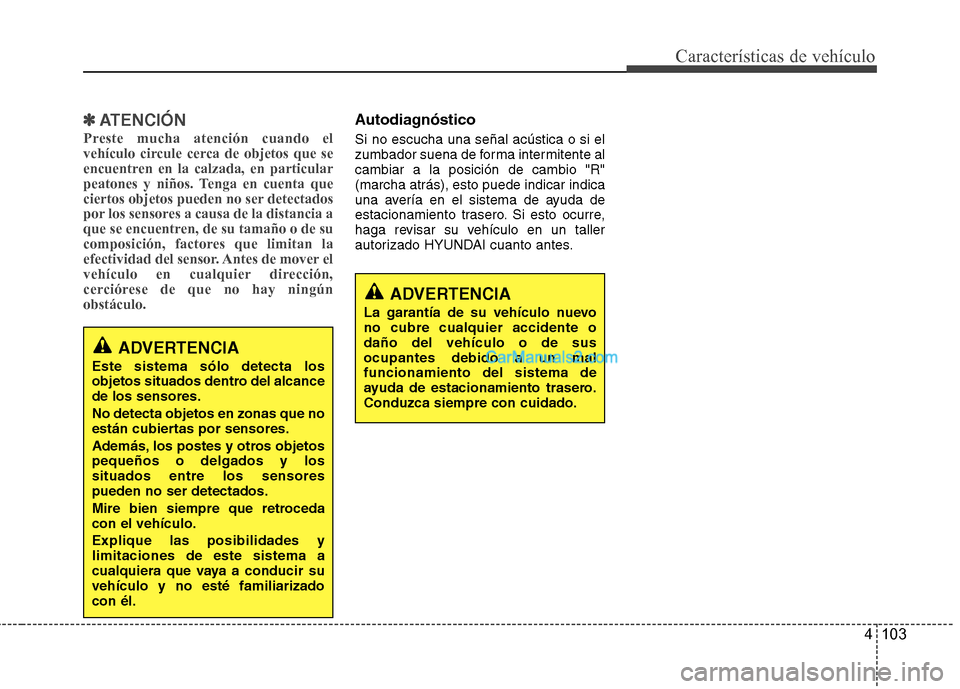

✽✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningúnobstáculo.Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.

Características de vehículo
104
4

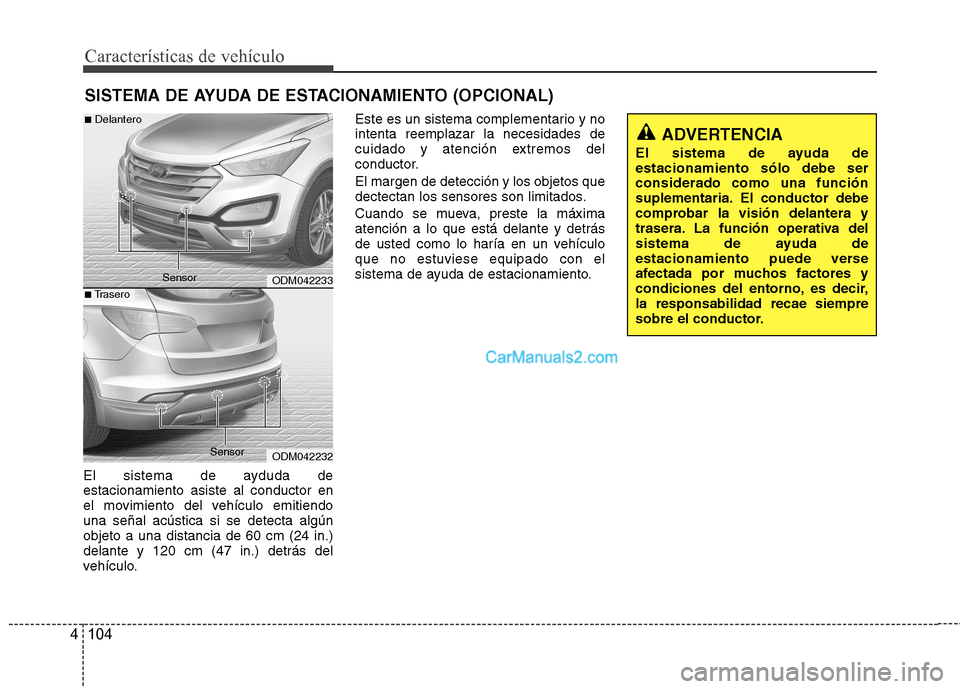

El sistema de ayduda de estacionamiento asiste al conductor en
el movimiento del vehículo emitiendouna señal acústica si se detecta algúnobjeto a una distancia de 60 cm (24 in.)delante y 120 cm (47 in.) detrás del
vehículo. Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detección y los objetos que
dectectan los sensores son limitados.
Cuando se mueva, preste la máxima atención a lo que está delante y detrás
de usted como lo haría en un vehículoque no estuviese equipado con el
sistema de ayuda de estacionamiento.
SISTEMA DE AYUDA DE ESTACIONAMIENTO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de estacionamiento sólo debe serconsiderado como una función
suplementaria. El conductor debe
comprobar la visión delantera y
trasera. La función operativa del
sistema de ayuda de
estacionamiento puede verse
afectada por muchos factores y
condiciones del entorno, es decir,la responsabilidad recae siempre
sobre el conductor.
ODM042233
ODM042232
■
Delantero
■Trasero
Sensor
Sensor

4 105
Características de vehículo

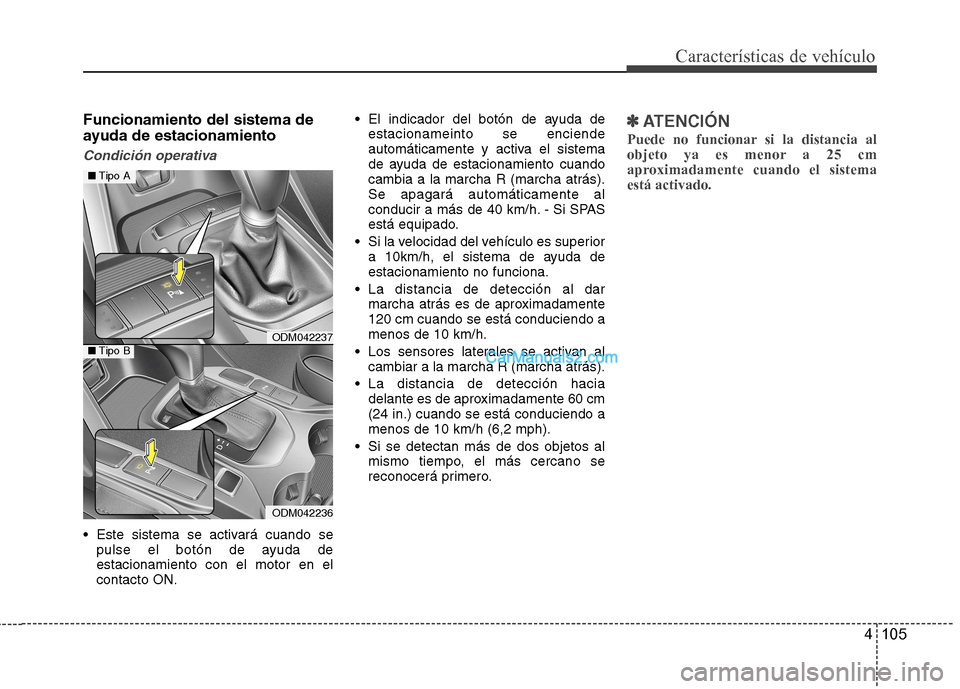

Funcionamiento del sistema de
ayuda de estacionamiento
Condición operativa
Este sistema se activará cuando sepulse el botón de ayuda de estacionamiento con el motor en elcontacto ON. El indicador del botón de ayuda de
estacionameinto se enciende
automáticamente y activa el sistema
de ayuda de estacionamiento cuandocambia a la marcha R (marcha atrás).Se apagará automáticamente al
conducir a más de 40 km/h. - Si SPAS
está equipado.
Si la velocidad del vehículo es superior a 10km/h, el sistema de ayuda deestacionamiento no funciona.
La distancia de detección al dar marcha atrás es de aproximadamente120 cm cuando se está conduciendo amenos de 10 km/h.
Los sensores laterales se activan al cambiar a la marcha R (marcha atrás).
La distancia de detección hacia delante es de aproximadamente 60 cm(24 in.) cuando se está conduciendo amenos de 10 km/h (6,2 mph).
Si se detectan más de dos objetos al mismo tiempo, el más cercano se
reconocerá primero.
✽✽ ATENCIÓN
Puede no funcionar si la distancia al
objeto ya es menor a 25 cm
aproximadamente cuando el sistemaestá activado.
ODM042237
ODM042236
■ Tipo A
■Tipo B

Características de vehículo
106
4

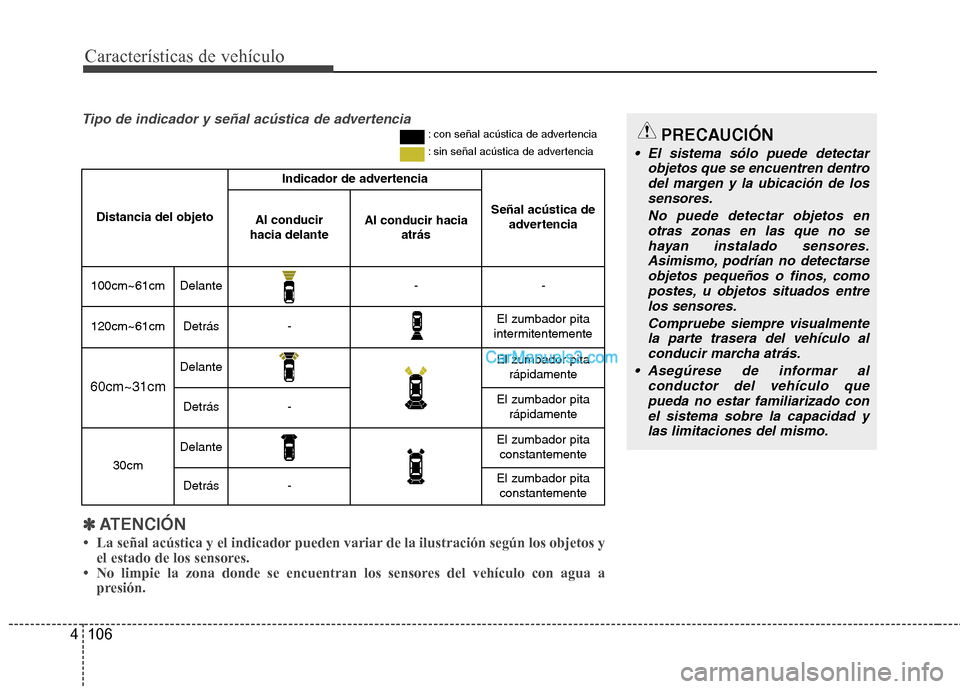

Distancia del objeto
Indicador de advertencia
Señal acústica de
advertenciaAl conducir
hacia delanteAl conducir hacia atrás
100cm~61cmDelante--
120cm~61cmDetrás-El zumbador pita
intermitentemente
60cm~31cm
DelanteEl zumbador pita rápidamente
Detrás-El zumbador pitarápidamente
30cm
DelanteEl zumbador pitaconstantemente
Detrás-El zumbador pitaconstantemente
✽✽ ATENCIÓN
