Mantenimiento
COMPARTIMENTO DEL MOTOR

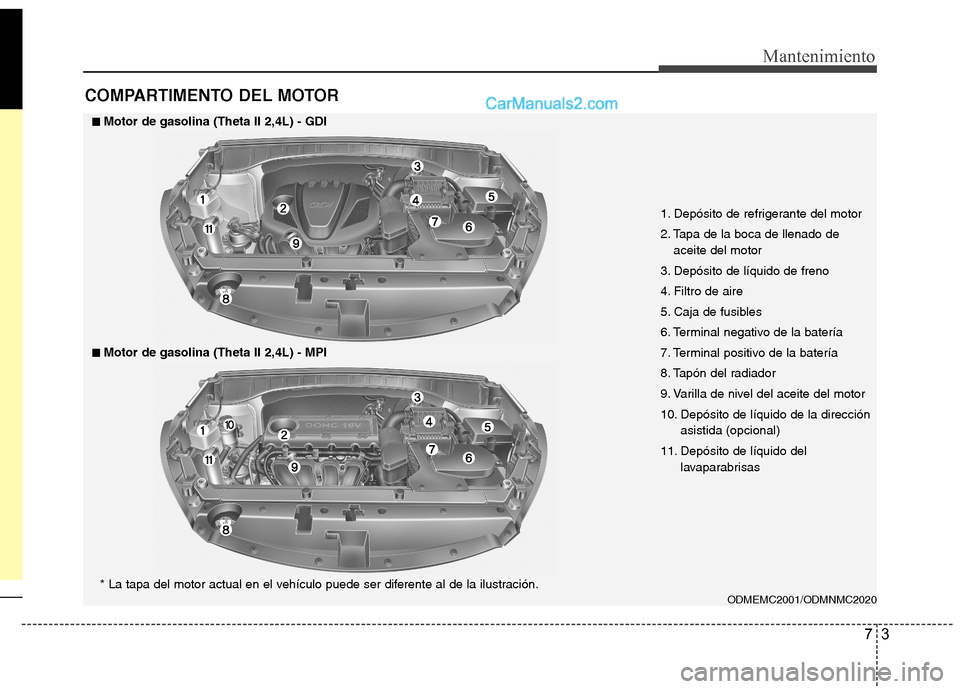

ODMEMC2001/ODMNMC2020
■■Motor de gasolina (Theta II 2,4L) - GDI
■■Motor de gasolina (Theta II 2,4L) - MPI
1. Depósito de refrigerante del motor
2. Tapa de la boca de llenado de
aceite del motor
3. Depósito de líquido de freno
4. Filtro de aire
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Tapón del radiador
9. Varilla de nivel del aceite del motor
10. Depósito de líquido de la dirección asistida (opcional)
11. Depósito de líquido del lavaparabrisas
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.

Mantenimiento
4
7

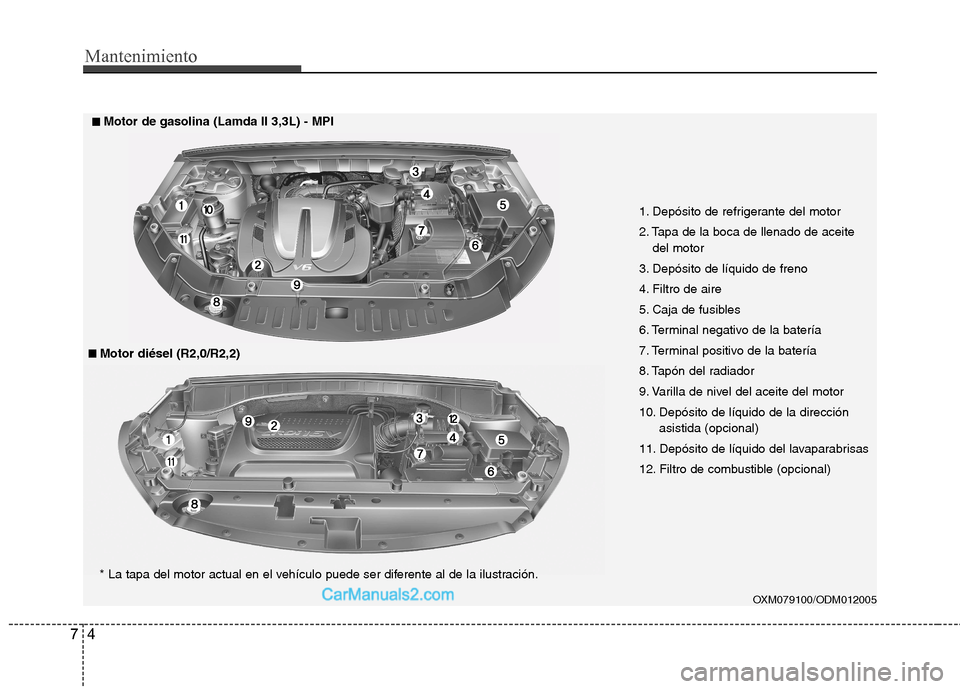

OXM079100/ODM012005
■■
Motor diésel (R2,0/R2,2)
■■Motor de gasolina (Lamda II 3,3L) - MPI
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.
1. Depósito de refrigerante del motor
2. Tapa de la boca de llenado de aceite
del motor
3. Depósito de líquido de freno
4. Filtro de aire
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Tapón del radiador
9. Varilla de nivel del aceite del motor
10. Depósito de líquido de la dirección asistida (opcional)
11. Depósito de líquido del lavaparabrisas
12. Filtro de combustible (opcional)

75
Mantenimiento

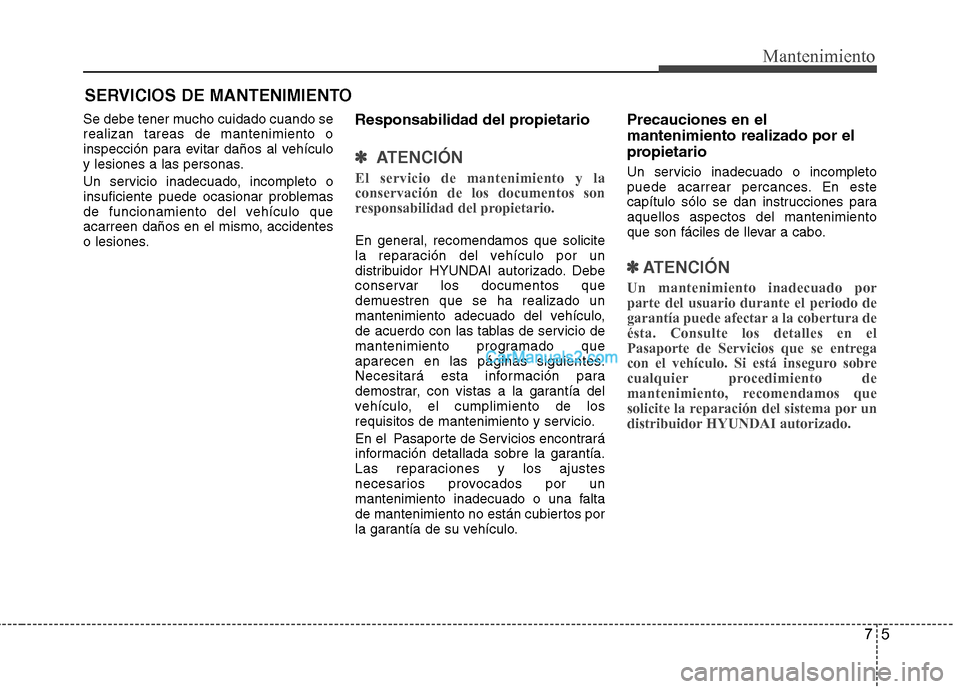

SERVICIOS DE MANTENIMIENTO
Se debe tener mucho cuidado cuando se realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones. Responsabilidad del propietario
✽✽

ATENCIÓN
El servicio de mantenimiento y la conservación de los documentos son
responsabilidad del propietario.
En general, recomendamos que solicite
la reparación del vehículo por un
distribuidor HYUNDAI autorizado. Debe
conservar los documentos que
demuestren que se ha realizado un
mantenimiento adecuado del vehículo,
de acuerdo con las tablas de servicio de
mantenimiento programado que
aparecen en las páginas siguientes.
Necesitará esta información para
demostrar, con vistas a la garantía del
vehículo, el cumplimiento de los
requisitos de mantenimiento y servicio.
En el Pasaporte de Servicios encontrará
información detallada sobre la garantía.
Las reparaciones y los ajustes
necesarios provocados por un
mantenimiento inadecuado o una falta
de mantenimiento no están cubiertos por
la garantía de su vehículo. Precauciones en el mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones paraaquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
✽✽
ATENCIÓN
Un mantenimiento inadecuado por parte del usuario durante el periodo de
garantía puede afectar a la cobertura deésta. Consulte los detalles en el
Pasaporte de Servicios que se entrega
con el vehículo. Si está inseguro sobre
cualquier procedimiento de
mantenimiento, recomendamos que
solicite la reparación del sistema por un
distribuidor HYUNDAI autorizado.

Mantenimiento
6
7

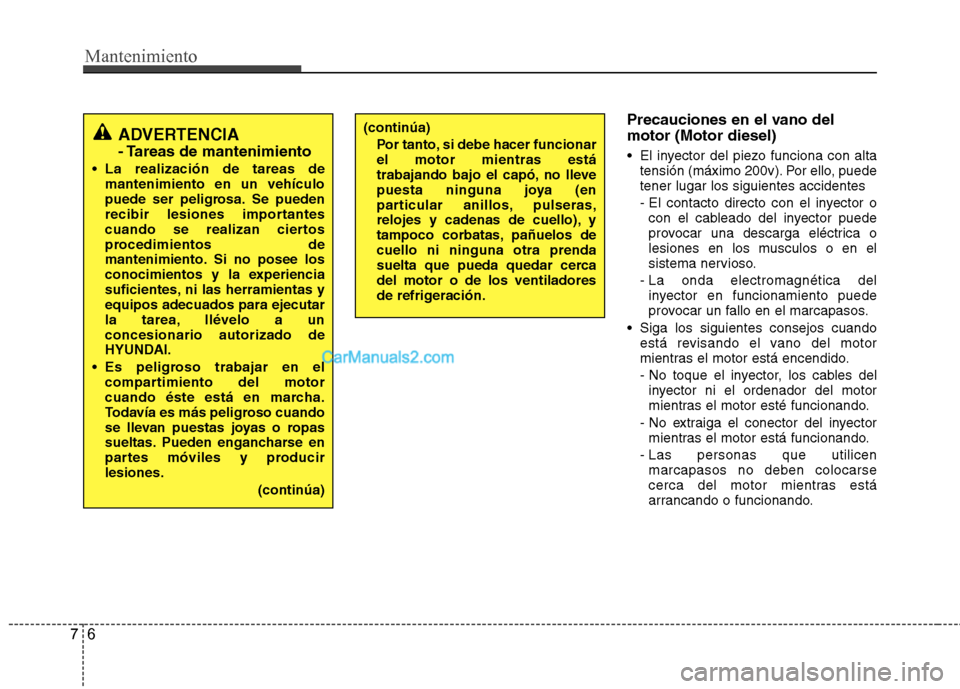

Precauciones en el vano del motor (Motor diesel)
El inyector del piezo funciona con alta
tensión (máximo 200v). Por ello, puede tener lugar los siguientes accidentes
- El contacto directo con el inyector o
con el cableado del inyector puede
provocar una descarga eléctrica o
lesiones en los musculos o en el
sistema nervioso.
- La onda electromagnética del inyector en funcionamiento puede
provocar un fallo en el marcapasos.
Siga los siguientes consejos cuando está revisando el vano del motor
mientras el motor está encendido.
- No toque el inyector, los cables delinyector ni el ordenador del motor
mientras el motor esté funcionando.
- No extraiga el conector del inyector mientras el motor está funcionando.
- Las personas que utilicen marcapasos no deben colocarse
cerca del motor mientras está
arrancando o funcionando.
ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas yequipos adecuados para ejecutar
la tarea, llévelo a unconcesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producirlesiones.
(continúa)(continúa)Por tanto, si debe hacer funcionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos decuello ni ninguna otra prenda
suelta que pueda quedar cercadel motor o de los ventiladores
de refrigeración.

77
Mantenimiento
ADVERTENCIA - Motor
diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha oen los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de altapresión están sometidos a
presiones elevadas, incluso
después de parar el motor. El
chorro de combustible que se
produciría en caso de fuga podría
provocar lesiones graves en casode alcanzar el cuerpo del operario.
Los pacientes con marcapasos no
deben acercarse a menos de 30 cm
de la ECU o de los cables del
compartimiento del motor con éste
en marcha, ya que las elevadascorrientes del sistema electrónico
de control del motor producen
campos magnéticos potentes.

Mantenimiento
8
7

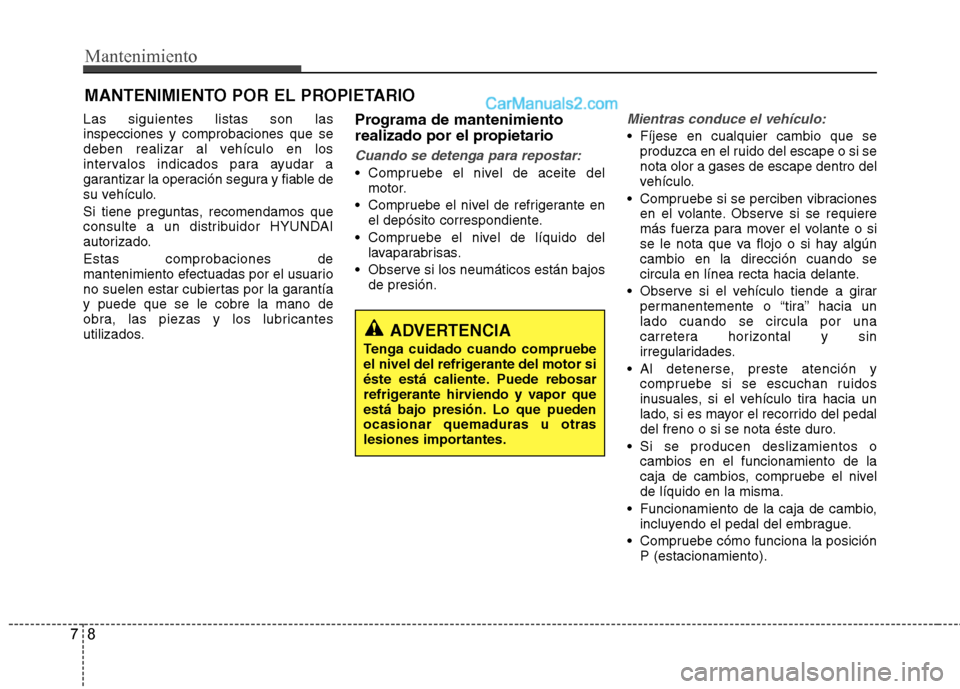

MANTENIMIENTO POR EL PROPIETARIO
Las siguientes listas son las inspecciones y comprobaciones que se
deben realizar al vehículo en los
intervalos indicados para ayudar a
garantizar la operación segura y fiable de
su vehículo.
Si tiene preguntas, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado. Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantíay puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados. Programa de mantenimiento
realizado por el propietario
Cuando se detenga para repostar:
Compruebe el nivel de aceite del
motor.
Compruebe el nivel de refrigerante en el depósito correspondiente.
Compruebe el nivel de líquido del lavaparabrisas.
Observe si los neumáticos están bajos de presión.
Mientras conduce el vehículo:
Fíjese en cualquier cambio que seproduzca en el ruido del escape o si se nota olor a gases de escape dentro del
vehículo.
Compruebe si se perciben vibraciones en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algúncambio en la dirección cuando se
circula en línea recta hacia delante.
Observe si el vehículo tiende a girar permanentemente o “tira” hacia unlado cuando se circula por una
carretera horizontal y sin
irregularidades.
Al detenerse, preste atención y compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
Si se producen deslizamientos o cambios en el funcionamiento de la
caja de cambios, compruebe el nivelde líquido en la misma.
Funcionamiento de la caja de cambio, incluyendo el pedal del embrague.
Compruebe cómo funciona la posición P (estacionamiento).
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que puedenocasionar quemaduras u otras
lesiones importantes.
