2013 Hyundai Santa Fe Manual del propietario (in Spanish)

4 173
Características de vehículo

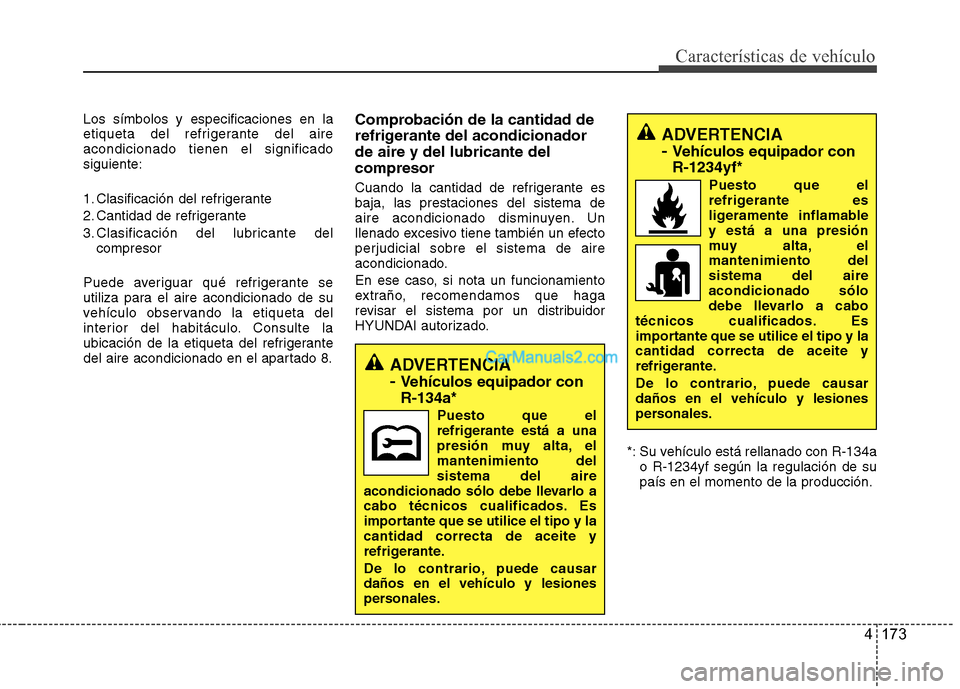

Los símbolos y especificaciones en la
etiqueta del refrigerante del aireacondicionado tienen el significadosiguiente:
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante delcompresor
Puede averiguar qué refrigerante se
utiliza para el aire acondicionado de su
vehículo observando la etiqueta del
interior del habitáculo. Consulte la
ubicación de la etiqueta del refrigerante
del aire acondicionado en el apartado 8. Comprobación de la cantidad de
refrigerante del acondicionadorde aire y del lubricante delcompresor
Cuando la cantidad de refrigerante es baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efectoperjudicial sobre el sistema de aire
acondicionado.
En ese caso, si nota un funcionamiento
extraño, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
*: Su vehículo está rellanado con R-134ao R-1234yf según la regulación de supaís en el momento de la producción.
ADVERTENCIA - Vehículos equipador con R-1234yf*
Puesto que el
refrigerante es
ligeramente inflamabley está a una presión
muy alta, el
mantenimiento delsistema del aireacondicionado sólo
debe llevarlo a cabo
técnicos cualificados. Es
importante que se utilice el tipo y lacantidad correcta de aceite y
refrigerante.
De lo contrario, puede causar daños en el vehículo y lesiones
personales.
ADVERTENCIA - Vehículos equipador con R-134a*
Puesto que el
refrigerante está a una
presión muy alta, elmantenimiento delsistema del aire
acondicionado sólo debe llevarlo a
cabo técnicos cualificados. Es
importante que se utilice el tipo y lacantidad correcta de aceite y
refrigerante.
De lo contrario, puede causar daños en el vehículo y lesiones
personales.

Características de vehículo
174
4

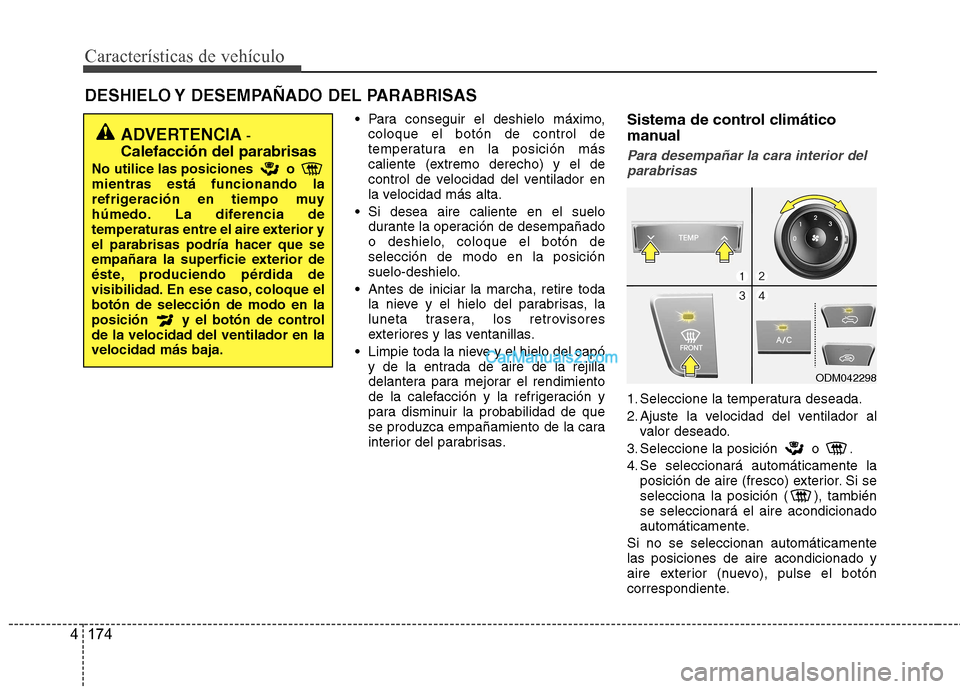

DESHIELO Y DESEMPAÑADO DEL PARABRISAS
Para conseguir el deshielo máximo,coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
Si desea aire caliente en el suelo durante la operación de desempañado
o deshielo, coloque el botón deselección de modo en la posición
suelo-deshielo.
Antes de iniciar la marcha, retire toda la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
Limpie toda la nieve y el hielo del capó y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas. Sistema de control climático
manual
Para desempañar la cara interior del
parabrisas
1. Seleccione la temperatura deseada.
2. Ajuste la velocidad del ventilador al valor deseado.
3. Seleccione la posición o .
4. Se seleccionará automáticamente la posición de aire (fresco) exterior. Si se
selecciona la posición ( ), tambiénse seleccionará el aire acondicionado
automáticamente.
Si no se seleccionan automáticamentelas posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
ADVERTENCIA -
Calefacción del parabrisas
No utilice las posiciones o mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior yel parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque elbotón de selección de modo en la
posición y el botón de controlde la velocidad del ventilador en lavelocidad más baja.
ODM042298

4 175
Características de vehículo

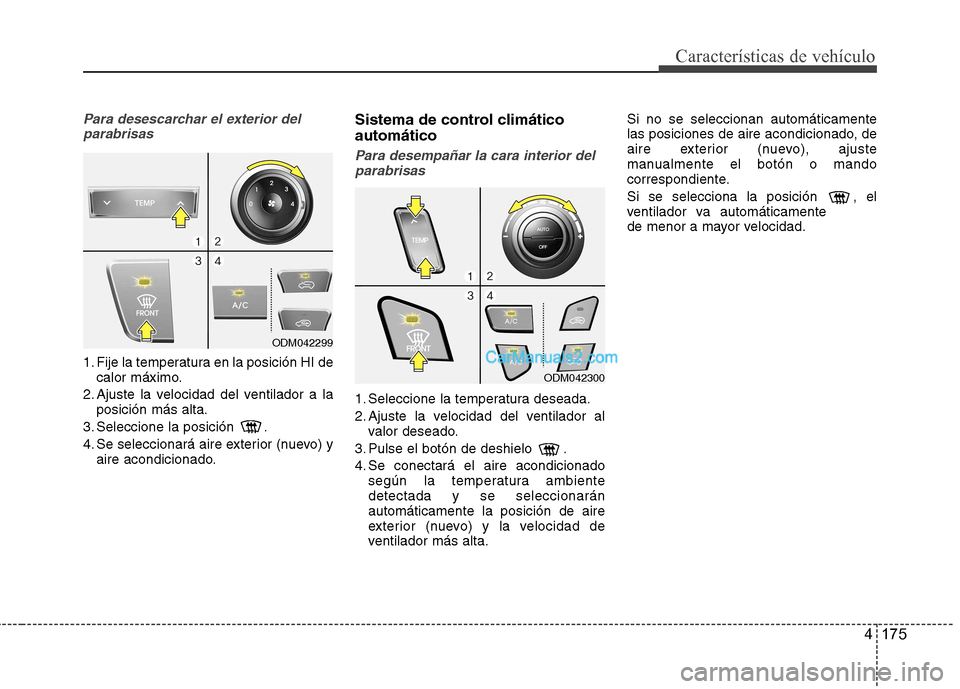

Para desescarchar el exterior delparabrisas
1. Fije la temperatura en la posición HI de calor máximo.
2. Ajuste la velocidad del ventilador a la posición más alta.
3. Seleccione la posición .
4. Se seleccionará aire exterior (nuevo) y aire acondicionado. Sistema de control climático automático
Para desempañar la cara interior del
parabrisas
1. Seleccione la temperatura deseada.
2. Ajuste la velocidad del ventilador al valor deseado.
3. Pulse el botón de deshielo .
4. Se conectará el aire acondicionado según la temperatura ambiente detectada y se seleccionaránautomáticamente la posición de aire
exterior (nuevo) y la velocidad de
ventilador más alta. Si no se seleccionan automáticamente
las posiciones de aire acondicionado, de
aire exterior (nuevo), ajuste
manualmente el botón o mando
correspondiente.
Si se selecciona la posición , el
ventilador va automáticamente
de menor a mayor velocidad.
ODM042299
ODM042300

Características de vehículo
176
4

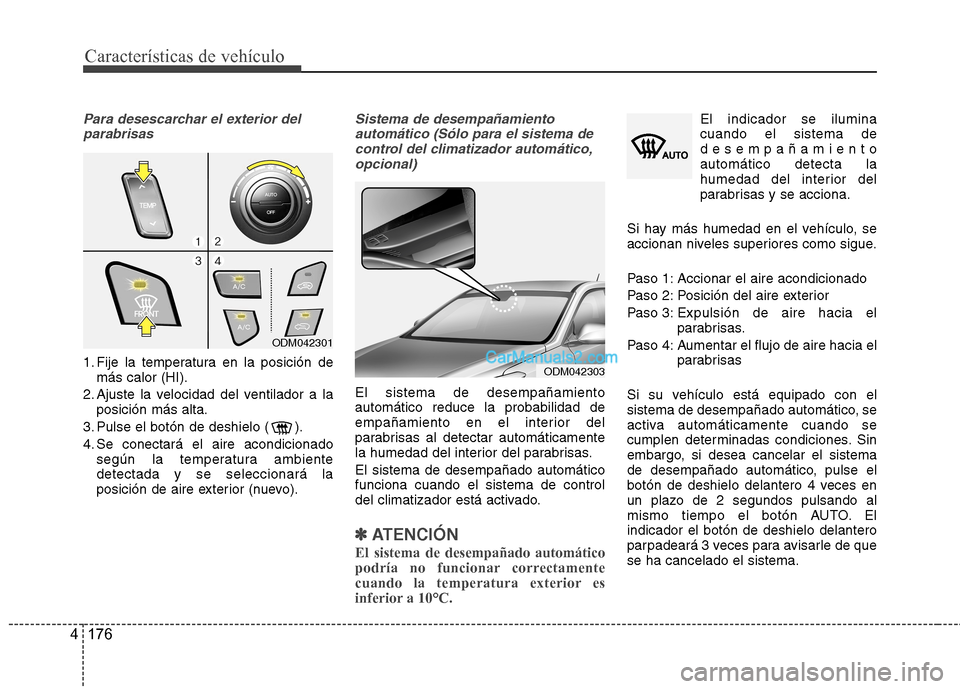

Para desescarchar el exterior del
parabrisas
1. Fije la temperatura en la posición de más calor (HI).
2. Ajuste la velocidad del ventilador a la posición más alta.
3. Pulse el botón de deshielo ( ).
4. Se conectará el aire acondicionado según la temperatura ambiente detectada y se seleccionará la
posición de aire exterior (nuevo).
Sistema de desempañamiento
automático (Sólo para el sistema decontrol del climatizador automático,opcional)
El sistema de desempañamiento automático reduce la probabilidad de
empañamiento en el interior del
parabrisas al detectar automáticamente
la humedad del interior del parabrisas. El sistema de desempañado automático funciona cuando el sistema de control
del climatizador está activado.
✽✽ ATENCIÓN
El sistema de desempañado automático
podría no funcionar correctamente
cuando la temperatura exterior es
inferior a 10°C.
El indicador se ilumina cuando el sistema dedesempañamientoautomático detecta la
humedad del interior del
parabrisas y se acciona.
Si hay más humedad en el vehículo, se
accionan niveles superiores como sigue.
Paso 1: Accionar el aire acondicionado
Paso 2: Posición del aire exterior
Paso 3: Expulsión de aire hacia el
parabrisas.
Paso 4: Aumentar el flujo de aire hacia el parabrisas
Si su vehículo está equipado con el
sistema de desempañado automático, se
activa automáticamente cuando se
cumplen determinadas condiciones. Sin
embargo, si desea cancelar el sistema
de desempañado automático, pulse el
botón de deshielo delantero 4 veces en
un plazo de 2 segundos pulsando al
mismo tiempo el botón AUTO. Elindicador el botón de deshielo delantero
parpadeará 3 veces para avisarle de quese ha cancelado el sistema.
ODM042301
ODM042303

4 177
Características de vehículo

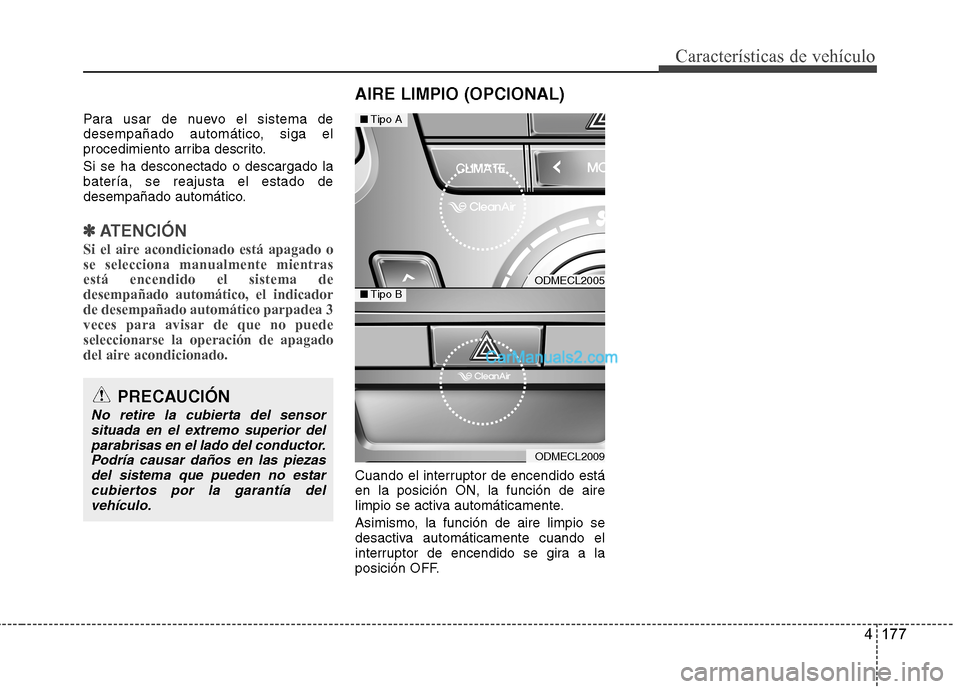

Para usar de nuevo el sistema de
desempañado automático, siga el
procedimiento arriba descrito. Si se ha desconectado o descargado la batería, se reajusta el estado de
desempañado automático.
✽✽ATENCIÓN
Si el aire acondicionado está apagado o se selecciona manualmente mientrasestá encendido el sistema dedesempañado automático, el indicadorde desempañado automático parpadea 3
veces para avisar de que no puedeseleccionarse la operación de apagado
del aire acondicionado.
Cuando el interruptor de encendido está en la posición ON, la función de aire
limpio se activa automáticamente.
Asimismo, la función de aire limpio se
desactiva automáticamente cuando el
interruptor de encendido se gira a la
posición OFF.
PRECAUCIÓN
No retire la cubierta del sensor situada en el extremo superior delparabrisas en el lado del conductor.Podría causar daños en las piezasdel sistema que pueden no estar
cubiertos por la garantía delvehículo.
AIRE LIMPIO (OPCIONAL)
ODMECL2005
ODMECL2009
■ Tipo A
■Tipo B

Características de vehículo
178
4

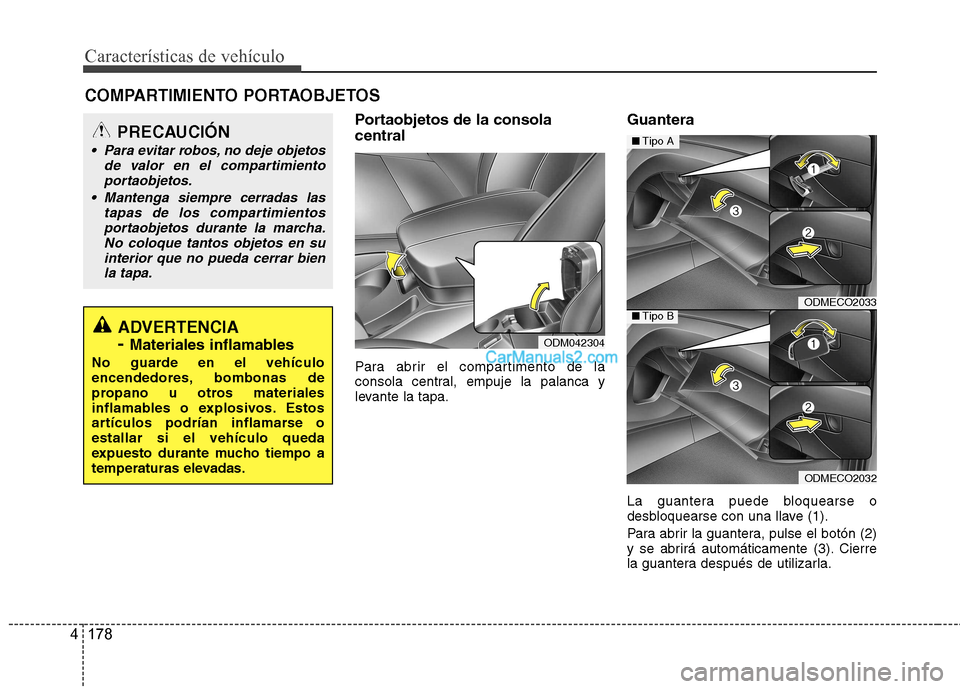

Portaobjetos de la consola central
Para abrir el compartimento de la
consola central, empuje la palanca y
levante la tapa. Guantera
La guantera puede bloquearse o
desbloquearse con una llave (1).
Para abrir la guantera, pulse el botón (2)
y se abrirá automáticamente (3). Cierre
la guantera después de utilizarla.
COMPARTIMIENTO PORTAOBJETOSPRECAUCIÓN
Para evitar robos, no deje objetos
de valor en el compartimiento
portaobjetos.
Mantenga siempre cerradas las tapas de los compartimientosportaobjetos durante la marcha.
No coloque tantos objetos en su interior que no pueda cerrar bienla tapa.
ADVERTENCIA - Materiales inflamables
No guarde en el vehículo
encendedores, bombonas de
propano u otros materiales
inflamables o explosivos. Estos
artículos podrían inflamarse oestallar si el vehículo queda
expuesto durante mucho tiempo a
temperaturas elevadas.
ODMECO2033
ODMECO2032
■ Tipo A
■Tipo B
ODM042304

4 179
Características de vehículo

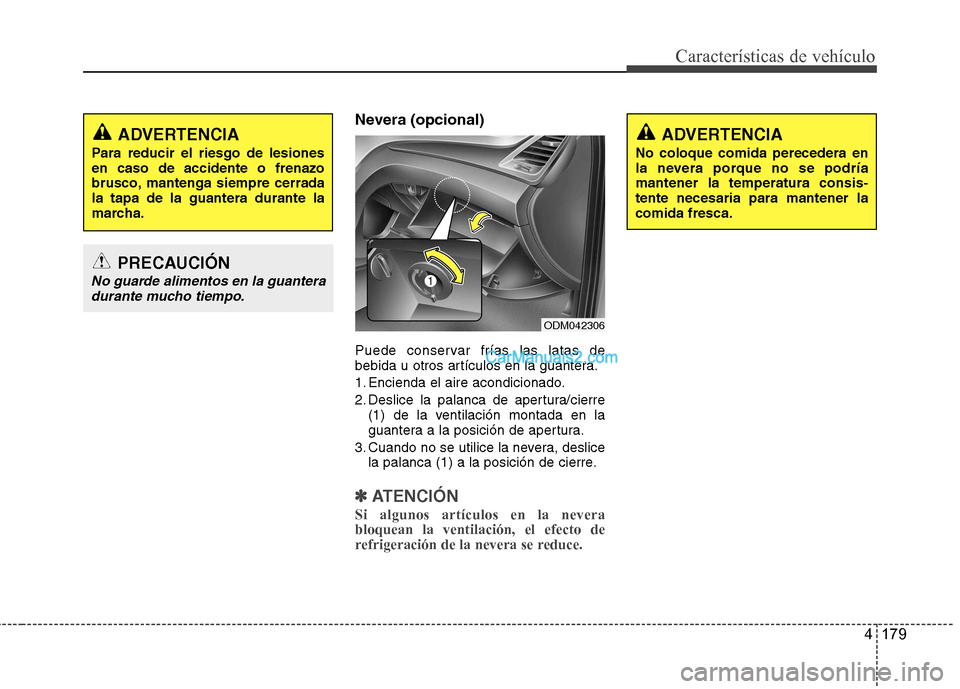

Nevera (opcional)
Puede conservar frías las latas de
bebida u otros artículos en la guantera.
1. Encienda el aire acondicionado.
2. Deslice la palanca de apertura/cierre(1) de la ventilación montada en la
guantera a la posición de apertura.
3. Cuando no se utilice la nevera, deslice la palanca (1) a la posición de cierre.
✽✽ ATENCIÓN
Si algunos artículos en la nevera bloquean la ventilación, el efecto de
refrigeración de la nevera se reduce.
ADVERTENCIA
Para reducir el riesgo de lesiones en caso de accidente o frenazo
brusco, mantenga siempre cerradala tapa de la guantera durante la
marcha.
PRECAUCIÓN
No guarde alimentos en la guantera durante mucho tiempo.
ADVERTENCIA
No coloque comida perecedera en
la nevera porque no se podríamantener la temperatura consis-tente necesaria para mantener lacomida fresca.
ODM042306

Características de vehículo
180
4

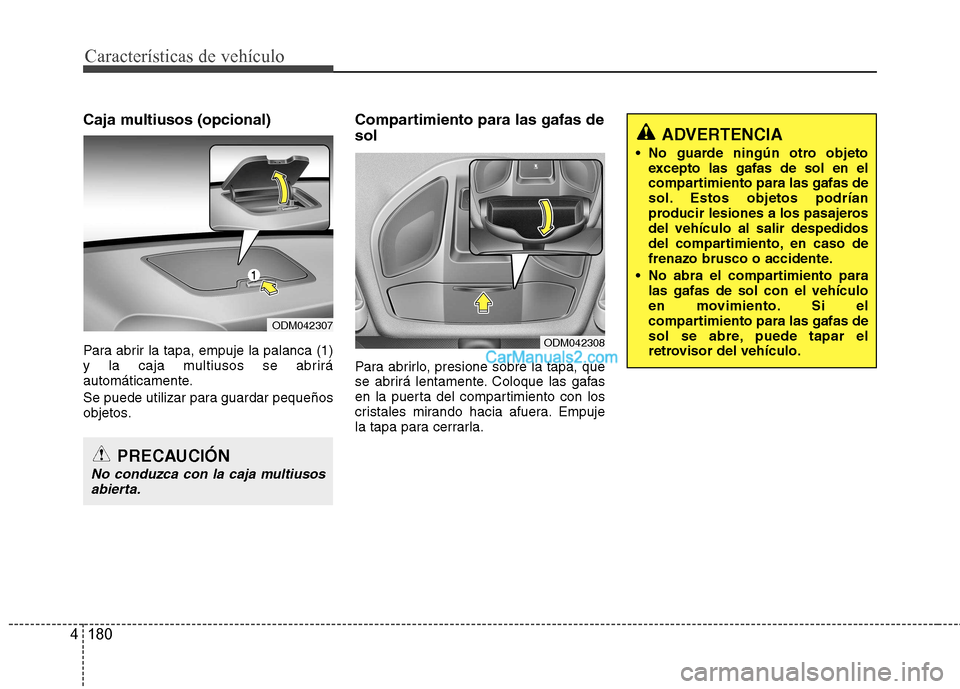

Caja multiusos (opcional)
Para abrir la tapa, empuje la palanca (1)
y la caja multiusos se abrirá
automáticamente.
Se puede utilizar para guardar pequeños
objetos. Compartimiento para las gafas de sol
Para abrirlo, presione sobre la tapa, que
se abrirá lentamente. Coloque las gafas
en la puerta del compartimiento con los
cristales mirando hacia afuera. Empuje
la tapa para cerrarla.
ADVERTENCIA
No guarde ningún otro objeto excepto las gafas de sol en el
compartimiento para las gafas de
sol. Estos objetos podrían
producir lesiones a los pasajerosdel vehículo al salir despedidos
del compartimiento, en caso de
frenazo brusco o accidente.
No abra el compartimiento para las gafas de sol con el vehículo
en movimiento. Si el
compartimiento para las gafas de
sol se abre, puede tapar el
retrovisor del vehículo.
PRECAUCIÓN
No conduzca con la caja multiusos
abierta.
ODM042307
ODM042308
