Wat te doen in een noodgeval
24
6

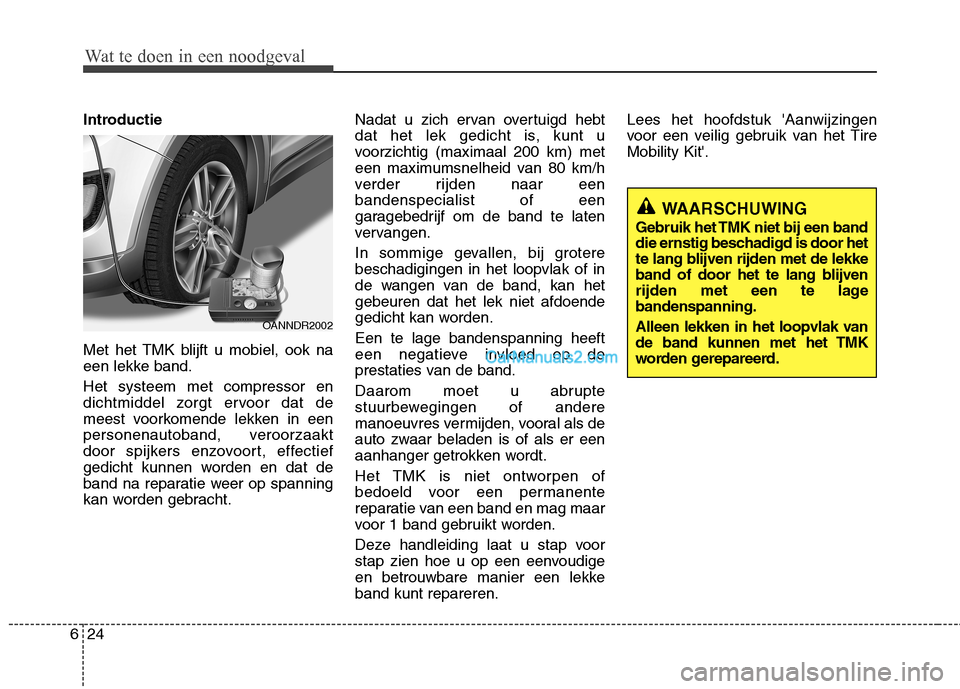

Introductie
Met het TMK blijft u mobiel, ook na
een lekke band. Het systeem met compressor en
dichtmiddel zorgt ervoor dat de
meest voorkomende lekken in een
personenautoband, veroorzaakt
door spijkers enzovoort, effectief
gedicht kunnen worden en dat de
band na reparatie weer op spanning
kan worden gebracht. Nadat u zich ervan overtuigd hebt
dat het lek gedicht is, kunt u
voorzichtig (maximaal 200 km) met
een maximumsnelheid van 80 km/h
verder rijden naar eenbandenspecialist of een
garagebedrijf om de band te laten
vervangen.
In sommige gevallen, bij grotere beschadigingen in het loopvlak of in
de wangen van de band, kan hetgebeuren dat het lek niet afdoende
gedicht kan worden. Een te lage bandenspanning heeft
een negatieve invloed op de
prestaties van de band.
Daarom moet u abrupte
stuurbewegingen of andere
manoeuvres vermijden, vooral als de
auto zwaar beladen is of als er een
aanhanger getrokken wordt.
Het TMK is niet ontworpen of
bedoeld voor een permanente
reparatie van een band en mag maar
voor 1 band gebruikt worden.
Deze handleiding laat u stap voor
stap zien hoe u op een eenvoudige
en betrouwbare manier een lekkeband kunt repareren.Lees het hoofdstuk 'Aanwijzingen
voor een veilig gebruik van het TireMobility Kit'.
WAARSCHUWING
Gebruik het TMK niet bij een band
die ernstig beschadigd is door het
te lang blijven rijden met de lekke
band of door het te lang blijven
rijden met een te lagebandenspanning.
Alleen lekken in het loopvlak van
de band kunnen met het TMK
worden gerepareerd.
OANNDR2002

625
Wat te doen in een noodgeval

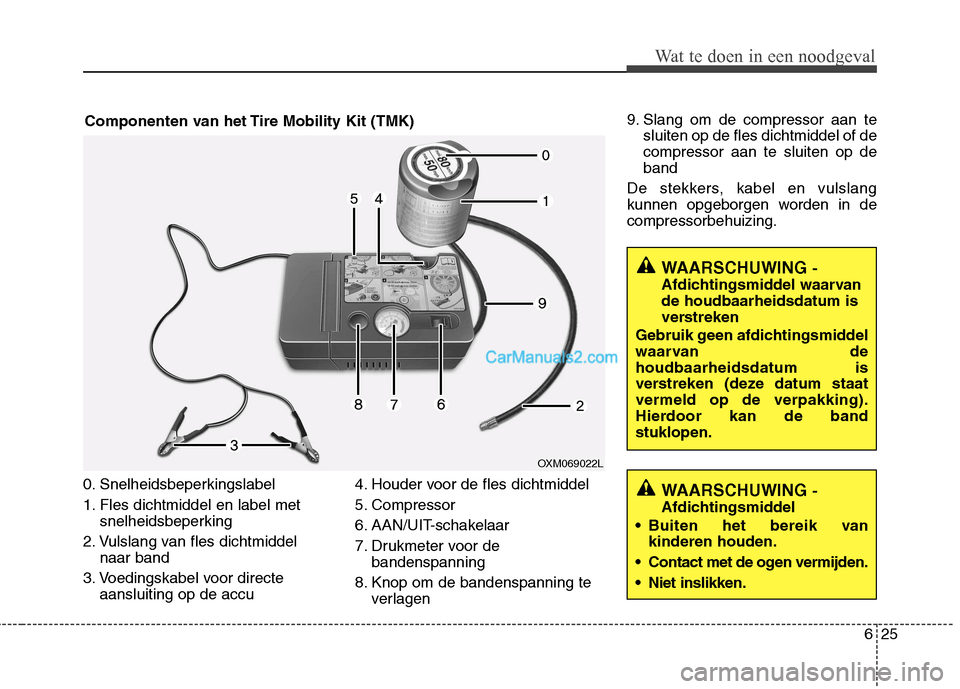

0. Snelheidsbeperkingslabel
1. Fles dichtmiddel en label metsnelheidsbeperking
2. Vulslang van fles dichtmiddel naar band
3. Voedingskabel voor directe aansluiting op de accu 4. Houder voor de fles dichtmiddel
5. Compressor
6. AAN/UIT-schakelaar
7. Drukmeter voor de
bandenspanning
8. Knop om de bandenspanning te verlagen 9. Slang om de compressor aan te
sluiten op de fles dichtmiddel of de compressor aan te sluiten op deband
De stekkers, kabel en vulslang
kunnen opgeborgen worden in decompressorbehuizing.
Componenten van het Tire Mobility Kit (TMK)
OXM069022L
WAARSCHUWING -
Afdichtingsmiddel waarvan de houdbaarheidsdatum is
verstreken
Gebruik geen afdichtingsmiddel
waarvan dehoudbaarheidsdatum is
verstreken (deze datum staatvermeld op de verpakking).
Hierdoor kan de bandstuklopen.
WAARSCHUWING -
Afdichtingsmiddel
Buiten het bereik van kinderen houden.
Contact met de ogen vermijden.
Niet inslikken.

Wat te doen in een noodgeval
26
6

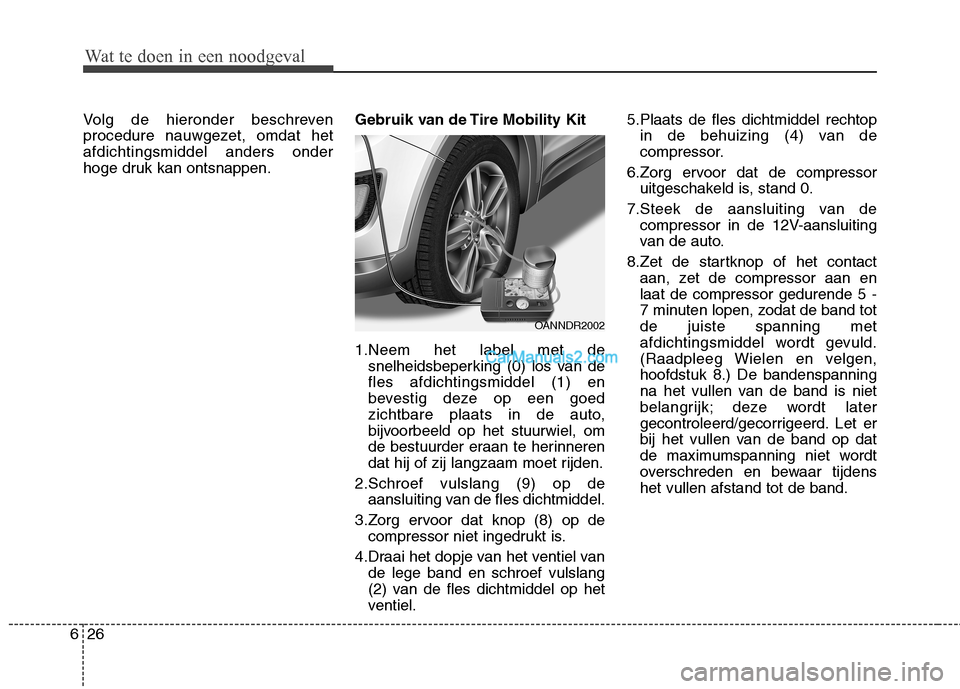

Volg de hieronder beschreven
procedure nauwgezet, omdat hetafdichtingsmiddel anders onder
hoge druk kan ontsnappen. Gebruik van de Tire Mobility Kit
1.Neem het label met de
snelheidsbeperking (0) los van de fles afdichtingsmiddel (1) en
bevestig deze op een goed
zichtbare plaats in de auto,
bijvoorbeeld op het stuurwiel, om
de bestuurder eraan te herinneren
dat hij of zij langzaam moet rijden.
2.Schroef vulslang (9) op de aansluiting van de fles dichtmiddel.
3.Zorg ervoor dat knop (8) op de compressor niet ingedrukt is.
4.Draai het dopje van het ventiel van de lege band en schroef vulslang
(2) van de fles dichtmiddel op het
ventiel. 5.Plaats de fles dichtmiddel rechtop
in de behuizing (4) van de
compressor.
6.Zorg ervoor dat de compressor uitgeschakeld is, stand 0.
7.Steek de aansluiting van de compressor in de 12V-aansluiting
van de auto.
8.Zet de startknop of het contact aan, zet de compressor aan enlaat de compressor gedurende 5 -
7 minuten lopen, zodat de band totde juiste spanning met
afdichtingsmiddel wordt gevuld.
(Raadpleeg Wielen en velgen,hoofdstuk 8.) De bandenspanning
na het vullen van de band is niet
belangrijk; deze wordt later
gecontroleerd/gecorrigeerd. Let er
bij het vullen van de band op dat
de maximumspanning niet wordt
overschreden en bewaar tijdenshet vullen afstand tot de band.
OANNDR2002

627
Wat te doen in een noodgeval

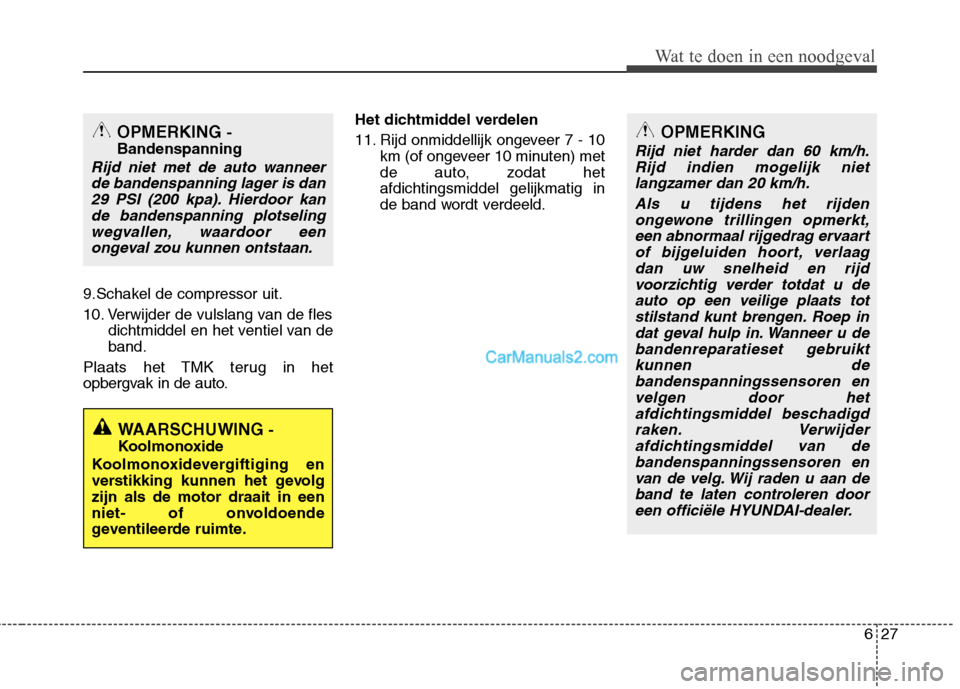

9.Schakel de compressor uit.
10. Verwijder de vulslang van de flesdichtmiddel en het ventiel van de band.
Plaats het TMK terug in het
opbergvak in de auto. Het dichtmiddel verdelen
11. Rijd onmiddellijk ongeveer 7 - 10
km (of ongeveer 10 minuten) met
de auto, zodat hetafdichtingsmiddel gelijkmatig in
de band wordt verdeeld.
OPMERKING -
Bandenspanning
Rijd niet met de auto wanneer
de bandenspanning lager is dan29 PSI (200 kpa). Hierdoor kan de bandenspanning plotselingwegvallen, waardoor eenongeval zou kunnen ontstaan.
WAARSCHUWING -
Koolmonoxide
Koolmonoxidevergiftiging en
verstikking kunnen het gevolgzijn als de motor draait in een
niet- of onvoldoende
geventileerde ruimte.
OPMERKING
Rijd niet harder dan 60 km/h. Rijd indien mogelijk nietlangzamer dan 20 km/h.
Als u tijdens het rijdenongewone trillingen opmerkt, een abnormaal rijgedrag ervaartof bijgeluiden hoort, verlaagdan uw snelheid en rijdvoorzichtig verder totdat u de auto op een veilige plaats totstilstand kunt brengen. Roep indat geval hulp in. Wanneer u de bandenreparatieset gebruiktkunnen debandenspanningssensoren en velgen door hetafdichtingsmiddel beschadigdraken. Verwijder afdichtingsmiddel van debandenspanningssensoren envan de velg. Wij raden u aan de band te laten controleren dooreen officiële HYUNDAI-dealer.

Wat te doen in een noodgeval
28
6

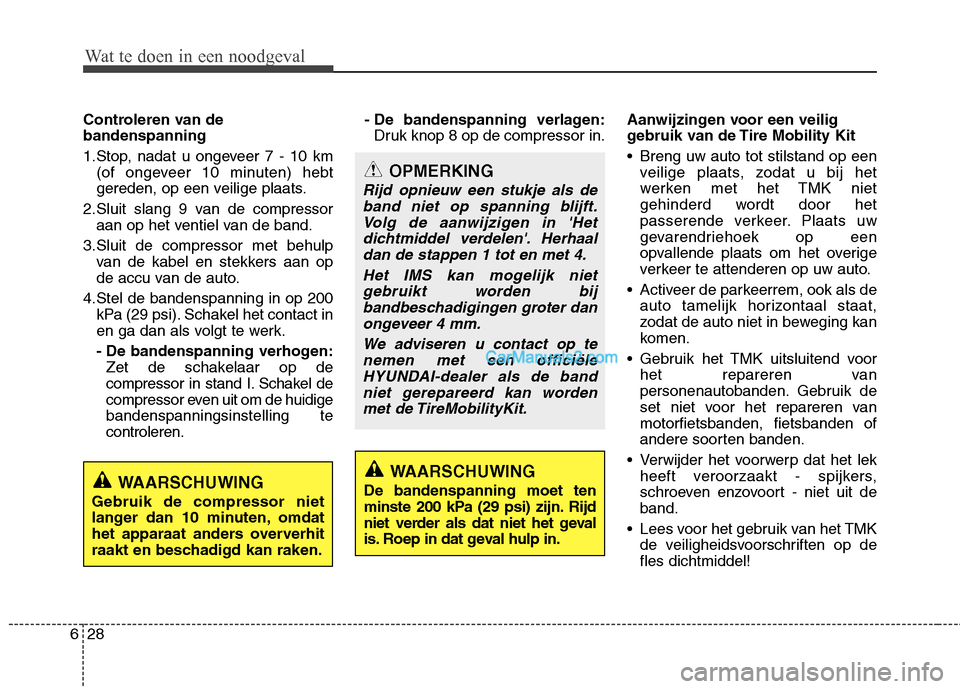

Controleren van de bandenspanning
1.Stop, nadat u ongeveer 7 - 10 km
(of ongeveer 10 minuten) hebt
gereden, op een veilige plaats.
2.Sluit slang 9 van de compressor aan op het ventiel van de band.
3.Sluit de compressor met behulp van de kabel en stekkers aan op
de accu van de auto.
4.Stel de bandenspanning in op 200 kPa (29 psi). Schakel het contact in
en ga dan als volgt te werk.
- De bandenspanning verhogen:Zet de schakelaar op de
compressor in stand I. Schakel de
compressor even uit om de huidigebandenspanningsinstelling tecontroleren. - De bandenspanning verlagen:
Druk knop 8 op de compressor in. Aanwijzingen voor een veilig
gebruik van de Tire Mobility Kit
Breng uw auto tot stilstand op een
veilige plaats, zodat u bij het
werken met het TMK niet
gehinderd wordt door het
passerende verkeer. Plaats uw
gevarendriehoek op een
opvallende plaats om het overige
verkeer te attenderen op uw auto.
Activeer de parkeerrem, ook als de auto tamelijk horizontaal staat,
zodat de auto niet in beweging kan
komen.
Gebruik het TMK uitsluitend voor het repareren van
personenautobanden. Gebruik de
set niet voor het repareren vanmotorfietsbanden, fietsbanden of
andere soorten banden.
Verwijder het voorwerp dat het lek heeft veroorzaakt - spijkers,
schroeven enzovoort - niet uit deband.
Lees voor het gebruik van het TMK de veiligheidsvoorschriften op defles dichtmiddel!
WAARSCHUWING
Gebruik de compressor niet
langer dan 10 minuten, omdat
het apparaat anders oververhit
raakt en beschadigd kan raken.WAARSCHUWING
De bandenspanning moet ten
minste 200 kPa (29 psi) zijn. Rijd
niet verder als dat niet het geval
is. Roep in dat geval hulp in.
OPMERKING
Rijd opnieuw een stukje als de band niet op spanning blijft.Volg de aanwijzigen in 'Het dichtmiddel verdelen'. Herhaaldan de stappen 1 tot en met 4.
Het IMS kan mogelijk nietgebruikt worden bijbandbeschadigingen groter dan ongeveer 4 mm.
We adviseren u contact op tenemen met een officiëleHYUNDAI-dealer als de bandniet gerepareerd kan worden met de TireMobilityKit.

629
Wat te doen in een noodgeval

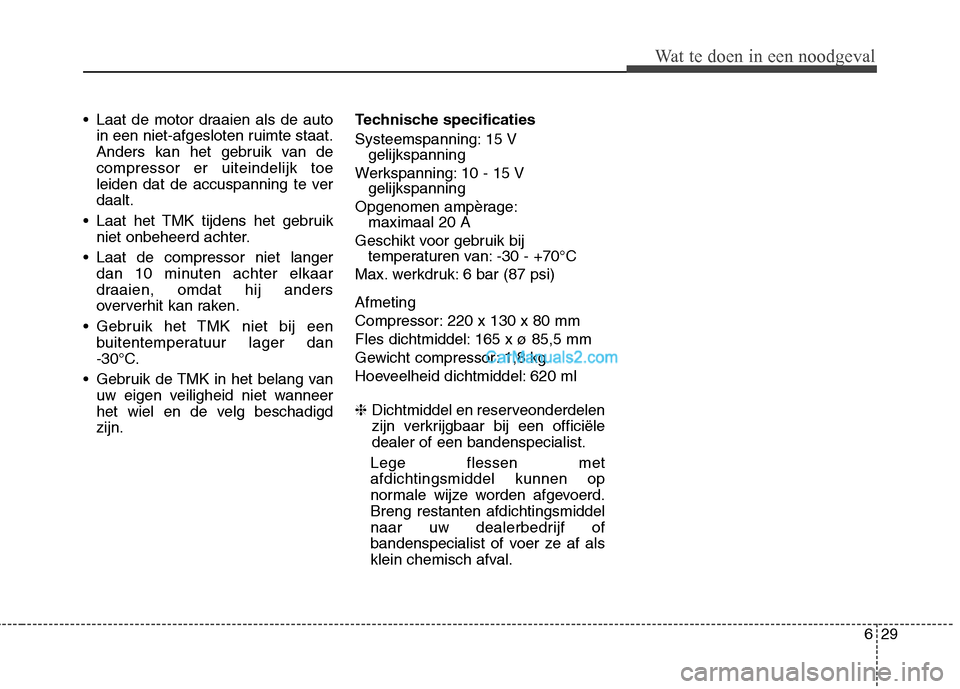

Laat de motor draaien als de autoin een niet-afgesloten ruimte staat.
Anders kan het gebruik van decompressor er uiteindelijk toe
leiden dat de accuspanning te verdaalt.
Laat het TMK tijdens het gebruik niet onbeheerd achter.
Laat de compressor niet langer dan 10 minuten achter elkaar
draaien, omdat hij anders
oververhit kan raken.
Gebruik het TMK niet bij een buitentemperatuur lager dan
-30°C.
Gebruik de TMK in het belang van uw eigen veiligheid niet wanneer
het wiel en de velg beschadigdzijn. Technische specificaties
Systeemspanning: 15 V
gelijkspanning
Werkspanning: 10 - 15 V gelijkspanning
Opgenomen ampèrage: maximaal 20 A
Geschikt voor gebruik bij temperaturen van: -30 - +70°C
Max. werkdruk: 6 bar (87 psi) Afmeting
Compressor: 220 x 130 x 80 mm
Fles dichtmiddel: 165 x ø 85,5 mm
Gewicht compressor: 1,8 kg
Hoeveelheid dichtmiddel: 620 ml ❈ Dichtmiddel en reserveonderdelen
zijn verkrijgbaar bij een officiëledealer of een bandenspecialist.
Lege flessen metafdichtingsmiddel kunnen op
normale wijze worden afgevoerd.Breng restanten afdichtingsmiddel
naar uw dealerbedrijf of
bandenspecialist of voer ze af als
klein chemisch afval.

Wat te doen in een noodgeval
30
6
Wat te doen in een noodgeval
Wat te doen in een noodgeval

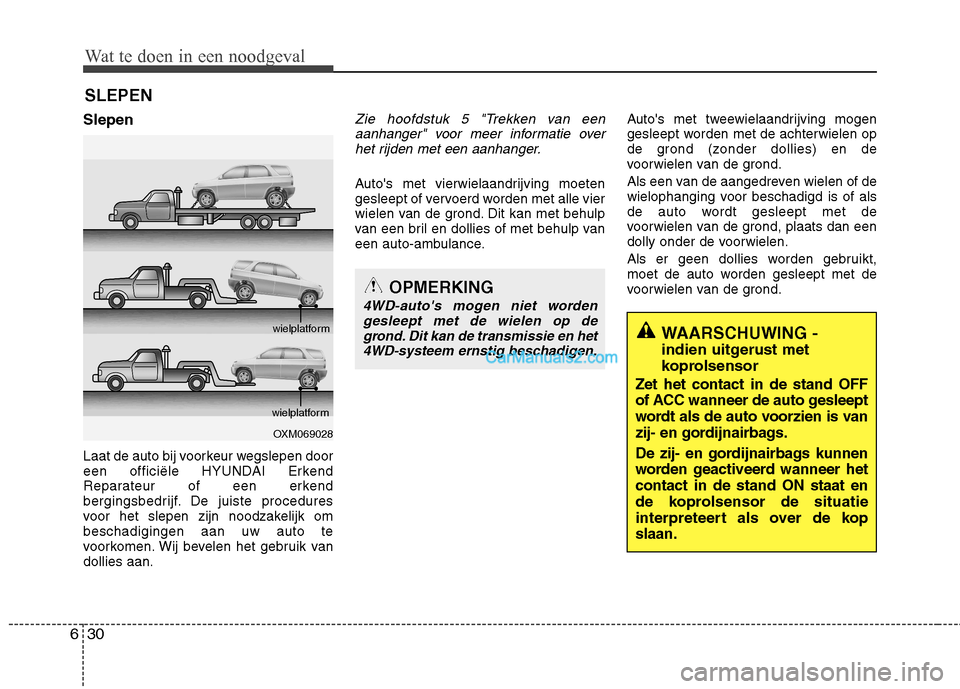

SLEPEN
Slepen
Laat de auto bij voorkeur wegslepen door
een officiële HYUNDAI Erkend
Reparateur of een erkend
bergingsbedrijf. De juiste procedures
voor het slepen zijn noodzakelijk ombeschadigingen aan uw auto te
voorkomen. Wij bevelen het gebruik vandollies aan.
Zie hoofdstuk 5 "Trekken van een aanhanger" voor meer informatie overhet rijden met een aanhanger.
Auto's met vierwielaandrijving moeten
gesleept of vervoerd worden met alle vier
wielen van de grond. Dit kan met behulp
van een bril en dollies of met behulp van
een auto-ambulance. Auto's met tweewielaandrijving mogen
gesleept worden met de achterwielen op
de grond (zonder dollies) en de
voorwielen van de grond.
Als een van de aangedreven wielen of de
wielophanging voor beschadigd is of als
de auto wordt gesleept met de
voorwielen van de grond, plaats dan een
dolly onder de voorwielen.
Als er geen dollies worden gebruikt,
moet de auto worden gesleept met de
voorwielen van de grond.
OXM069028
wielplatform
wielplatform
OPMERKING
4WD-auto's mogen niet worden
gesleept met de wielen op degrond. Dit kan de transmissie en het4WD-systeem ernstig beschadigen.
WAARSCHUWING -
indien uitgerust met
koprolsensor
Zet het contact in de stand OFF
of ACC wanneer de auto gesleept
wordt als de auto voorzien is van
zij- en gordijnairbags.
De zij- en gordijnairbags kunnen
worden geactiveerd wanneer hetcontact in de stand ON staat en
de koprolsensor de situatie
interpreteert als over de kopslaan.

631
Wat te doen in een noodgeval

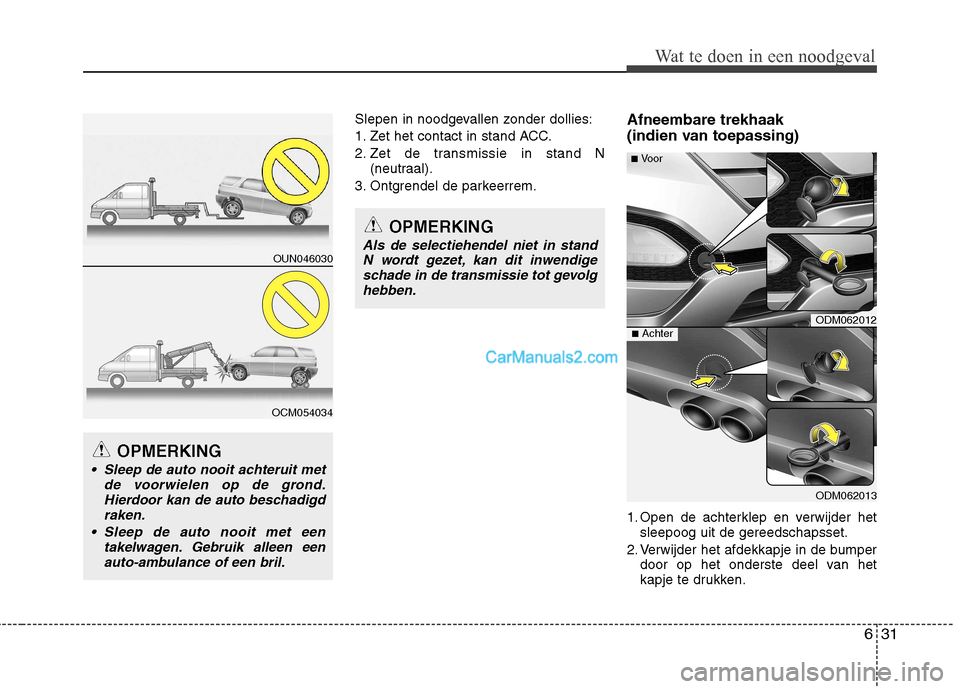

Slepen in noodgevallen zonder dollies:
1. Zet het contact in stand ACC.
2. Zet de transmissie in stand N(neutraal).
3. Ontgrendel de parkeerrem. Afneembare trekhaak
(indien van toepassing)
1. Open de achterklep en verwijder het
sleepoog uit de gereedschapsset.
2. Verwijder het afdekkapje in de bumper door op het onderste deel van het
kapje te drukken.
OPMERKING
Als de selectiehendel niet in stand
N wordt gezet, kan dit inwendigeschade in de transmissie tot gevolg hebben.
OPMERKING
Sleep de auto nooit achteruit met de voorwielen op de grond.
Hierdoor kan de auto beschadigdraken.
Sleep de auto nooit met een takelwagen. Gebruik alleen een
auto-ambulance of een bril.
OUN046030
OCM054034
ODM062012
ODM062013
■
Voor
■ Achter
