Drosselklappe
1. Kontrollieren:
Leichtgängigkeit
Fest
→ Instand setzen, ggf.
erneuern.
HINWEIS:
Die Drosselklappe
1 in das Verga-
sergehäuse einsetzen und deren
Leichtgängigkeit kontrollieren.
Düsennadel
1. Kontrollieren:
Düsennadel
1
Verbogen/verschlissen
→
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß
→ Erneuern.
Schwimmerstand
1. Messen:
Schwimmerstand
a
Nicht nach Vorgabe
→ Einstel-
len.
Schwimmerstand:
8,0 mm (0,31 in)
Messvorgang:
Den Vergaser auf den Kopf
stellen.
HINWEIS:
Den Vergaser langsam
umschwenken und die Mes-
sung vornehmen, wenn das
Nadelventil und der Schimmer-
hebel fluchten.
Bei waagerechtem Vergaser
drückt der Schwimmer das
Nadelventil ein, was zu einem
falschen Messergebnis führt.
Valvola a farfalla
1. Controllare:
Movimento libero
Bloccata → Riparare o sostituire.
NOTA:
Inserire la valvola a farfalla 1 nel corpo
del carburatore e controllare il movi-
mento libero.
Spillo del getto
1. Controllare:
Spillo del getto 1
Deformazioni/usura → Sostituire.
Scanalatura fermo
Presenza di gioco/usura → Sosti-
tuire.
Altezza galleggiante
1. Misurare:
Altezza galleggiante a
Non conforme alle specifiche →
Regolare.
Altezza galleggiante:
8,0 mm (0,31 in)
Operazioni per la misurazione e la
regolazione:
Tenere il carburatore in posizione
rovesciata.
NOTA:
Inclinare lentamente il carburatore
nella direzione opposta, quindi ese-
guire la misurazione quando la val-
vola a spillo si allinea con il
braccio del galleggiante.
Se il carburatore è a livello, il peso
del galleggiante spingerà nella val-
vola a spillo, creando una misura-
zione non corretta.
Válvula de mariposa
1. Comprobar:
Movimiento libre
Varilla
→ Reparar o cambiar.
NOTA:
Introduzca la válvula de mariposa
1
en el cuerpo del carburador y com-
pruebe que se mueva libremente.
Aguja del surtidor
1. Comprobar:
Aguja del surtidor
1
Dobladuras/desgaste
→ Cam-
biar.
Surco del clip
Hay holgura/desgaste
→
Cambiar.
Altura del flotador
1. Medir:
Altura del flotador
a
Fuera del valor especificado
→ Ajustar.
Altura del flotador:
8,0 mm (0,31 in)
Procedimiento de medición y
ajuste:
sostenga el carburador en posi-
ción invertida.
NOTA:
Incline lentamente el carbura-
dor en sentido opuesto y luego
efectúe la medición cuando la
válvula de aguja se alinee con
el brazo del flotador.
Si el carburador está nivelado,
el peso del flotador empujará la
válvula de aguja y, en conse-
cuencia, la medición será inco-
rrecta.
VERGASER
CARBURATORE
CARBURADOR

4 - 37
ENGCARBURETOR
Measure the distance between
the mating surface of the float
chamber and top of the float
using a vernier calipers.
NOTE:The float arm should be resting on
the needle valve, but not com-
pressing the needle valve.
If the float height is not within
specification, inspect the valve
seat and needle valve.
If either is worn, replace them
both.
If both are fine, adjust the float
height by bending the float tab
b on the float.
Recheck the float height.
EC464600Float
1. Inspect:
Float
1
Damage
→ Replace.
Starter plunger
1. Inspect:
Cold starter plunger
1
Hot starter plunger
2
Wear/damage
→ Replace.
Accelerator pump
1. Inspect:
Diaphragm
(accelerator pump)
1
Spring (accelerator pump)
2
Accelerator pump cover
3
O-ring
4
Push rod
5
Tears (diaphragm)/damage
→
Replace.
Dirt
→ Clean.
A l’aide d’un pied à coulisse,
mesurer la distance entre la surface
de contact de la cuve à niveau
constant et le haut du flotteur.
N.B.:
Le bras du flotteur doit reposer sur le
pointeau mais sans le comprimer.
Si la hauteur du flotteur est hors
spécifications, contrôler le siège de
pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est
usée, les remplacer toutes les deux.
Si ces deux pièces sont en bon état,
régler la hauteur du flotteur en
courbant la languette du flotteur
b.
Contrôler à nouveau la hauteur du
flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Remplacer.
Plongeur de starter
1. Contrôler:
Plongeur de démarrage à froid 1
Plongeur de démarrage à chaud
2
Usure/endommagement → Rem-
placer.
Pompe de reprise
1. Contrôler:
Diaphragme
(pompe de reprise) 1
Ressort (pompe de reprise) 2
Couvercle de la pompe de reprise
3
Joint torique 4
Tige de débrayage 5
Craquelures (diaphragme)/
endommagement → Remplacer.
Saleté → Nettoyer.
CARBURATEUR

4 - 38
ENG
Den Abstand zwischen der
Passfläche der Schwimmer-
kammer und der Oberkante des
Schwimmers mit einem Mess-
schieber messen.
HINWEIS:
Der Schwimmerhebel sollte auf
dem Nadelventil aufliegen, die-
ses aber nicht niederdrücken.
Falls der Schwimmerstand nicht
der Vorgabe entspricht, den
Nadelventilsitz und die Ventil-
nadel kontrollieren.
Bei Verschleiß (auch nur eines
der beiden Teile) beide Bauteile
erneuern.
Falls Nadelventilsitz und Ventil-
nadel in Ordnung sind, den
Schwimmerstand durch leichtes
Biegen der Lasche
b einstel-
len.
Den Schwimmerstand erneut
kontrollieren.
Schwimmer
1. Kontrollieren:
Schwimmer
1
Beschädigt
→ Erneuern.
Chokeschieber
1. Kontrollieren:
Chokeschieber
1
Warmstartkolben
2
Verschlissen/beschädigt
→
Erneuern.
Beschleunigungspumpe
1. Kontrollieren:
Membran
(Beschleunigungspumpe)
1
Feder
(Beschleunigungspumpe)
2
Beschleunigungspumpen-
Abdeckung
3
O-Ring
4
Druckstange
5
Rissig (Membran)/beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.Misurare le distanza tra la superfi-
cie di contatto della vaschetta e la
parte superiore del galleggiante,
utilizzando un calibro a corsoio.
NOTA:
Il braccio del galleggiante deve
appoggiarsi sulla valvola a spillo
senza comprimerla.
Se l’altezza galleggiante non rien-
tra nelle specifiche, controllare la
sede valvola e la valvola a spillo.
Se una delle due è usurata, sosti-
tuirle entrambe.
Se entrambe sono a posto, regolare
l’altezza galleggiante piegando la
linguetta b sul galleggiante.
Controllare nuovamente l’altezza
galleggiante.
Galleggiante
1. Controllare:
Galleggiante 1
Danno → Sostituire.
Pistoncino starter
1. Controllare:
Pistoncino starter a freddo 1
Pistoncino starter a caldo 2
Usura/danni → Sostituire.
Pompa acceleratore
1. Controllare:
Diaframma
(pompa acceleratore) 1
Molla (pompa acceleratore) 2
Coperchio pompa acceleratore 3
Guarnizione circolare 4
Asta di blocco 5
Lacerazioni (diaframma)/danni
→ Sostituire.
Sporco → Pulire.Mida la distancia entre la super-
ficie de contacto de la cámara
del flotador y la parte superior
del flotador con un pie de rey.
NOTA:
El brazo del flotador debe estar
apoyado en la válvula de aguja,
pero sin comprimirla.
Si la altura del flotador no se
encuentra dentro del valor
especificado, revise el asiento
de la válvula y la válvula de
aguja.
Si cualquiera de ellos está des-
gastado, cambie los dos.
Si ambos están en buen
estado, ajuste la altura del flota-
dor doblando la pestaña de
este
b en el propio flotador.
Vuelva a comprobar la altura
del flotador.
Flotador
1. Comprobar:
Flotador
1
Dañado
→ Cambiar.
Palpador de arranque
1. Comprobar:
Palpador de arranque en frío
1
Palpador de arranque en
caliente
2
Desgaste/daños
→ Cambiar.
Bomba de aceleración
1. Comprobar:
Diafragma
(bomba de aceleración)
1
Muelle (bomba de acelera-
ción)
2
Tapa de la bomba de acelera-
ción
3
Junta tórica
4
Barra de empuje
5
Rotura (diafragma)/daños
→
Cambiar.
Suciedad
→ Limpiar.
VERGASER
CARBURATORE
CARBURADOR

4 - 39
ENGCARBURETOR
2. Inspect:
Throttle shaft
1
Spring
2
Lever 1
3
Spring 1
4
Lever 2
5
Spring 2
6
Dirt
→ Clean.12
3456
Air cut valve
1. Inspect:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
Air cut valve cover
3
O-ring
4
Tears (diaphragm)/damage
→
Replace.
1
23
4
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger
1
2. Install:
Pilot air jet
1
Main air jet
2
12
3. Install:
Spring 1
1
Lever 1
2
To lever 2
3.
NOTE:Make sure the spring 1 fits on the
stopper
a of the lever 2.
a
31
2
4. Install:
Spring 2 1
To lever 2 2.
1
2
5. Install:
Push rod link lever assembly
1
NOTE:Make sure the stopper a of the
spring 2 fits into the recess b in the
carburetor.
1
a b
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté → Nettoyer.
Clapet de coupure d’air
1. Contrôler:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air) 2
Couvercle du clapet de coupure
d’air 3
Joint torique 4
Craquelures (diaphragme)/
endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1
Gicleur d’air principal 2
3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
4. Monter:
Ressort 2 1
Sur le levier 2 2.
5. Monter:
Ensemble levier articulé de la tige
de débrayage 1
N.B.:
Veiller à engager la butée a du ressort 2
dans la gorge b du carburateur.
CARBURATEUR

4 - 40
ENG
2. Kontrollieren:
Drosselklappenwelle
1
Feder
2
Hebel 1
3
Feder 1
4
Hebel 2
5
Feder 2
6
Verunreinigt
→ Reinigen.
Abschaltventil
1. Kontrollieren:
Membran (Abschaltventil)
1
Feder (Abschaltventil)
2
Abschaltventil-Abdeckung
3
O-Ring
4
Rissig (Membran)/beschädigt
→ Erneuern.
ZUSAMMENBAU UND MONTAGE
Vergaser
1. Montieren:
Chokeschieber
1
2. Montieren:
Leerlauf-Luftdüse
1
Hauptluftdüse
2
3. Montieren:
Feder 1
1
Hebel 1
2
(an Hebel 2
3)
HINWEIS:
Die Feder 1 muss sich am Anschlag
a von Hebel 2 befinden.
4. Montieren:
Feder 2
1
(an Hebel 2
2)
5. Montieren:
Druckstangen-Verbindungshe-
bel
1
HINWEIS:
Das Ende
a von Feder 2 muss in
der entsprechenden Aufnahme
b im
Vergasergehäuse sitzen.2. Controllare:
Albero farfalla 1
Molla 2
Leva 1 3
Molla 1 4
Leva 2 5
Molla 2 6
Sporco → Pulire.
Valvola di interdizione aria
1. Controllare:
Diaframma
(valvola di interdizione aria) 1
Molla
(valvola di interdizione aria) 2
Coperchio valvola di interdi-
zione aria 3
Guarnizione circolare 4
Lacerazioni (diaframma)/danni
→ Sostituire.
MONTAGGIO E INSTALLAZIONE
Carburatore
1. Installare:
Pistoncino starter a freddo 1
2. Installare:
Getto aria del minimo 1
Getto dell’aria del massimo 2
3. Installare:
Molla 1 1
Leva 1 2
Sulla leva 2 3.
NOTA:
Accertarsi che la molla 1 sia montata
sull’elemento di arresto a della leva 2.
4. Installare:
Molla 2 1
Sulla leva 2 2.
5. Installare:
Gruppo leva di articolazione asta
di blocco 1
NOTA:
Accertarsi che l’elemento di arresto a
della molla 2 sia inserito nell’incavo b
del carburatore.2. Comprobar:
Eje del acelerador
1
Muelle
2
Palanca 1
3
Muelle 1
4
Palanca 2
5
Muelle 2
6
Suciedad
→ Limpiar.
Válvula de corte de aire
1. Comprobar:
Diafragma
(válvula de corte de aire)
1
Muelle
(válvula de corte de aire)
2
Tapa de la válvula de corte de
aire
3
Junta tórica
4
Rotura (diafragma)/daños
→
Cambiar.
MONTAJE E INSTALACIÓN
Carburador
1. Instalar:
Palpador de arranque en frío
1
2. Instalar:
Surtidor de aire piloto
1
Surtidor de aire principal
2
3. Instalar:
Muelle 1
1
Palanca 1
2
A la palanca 2
3.
NOTA:
Verifique que el muelle 1 se ajuste al
tope
a de la palanca 2.
4. Instalar:
Muelle 2
1
A la palanca 2
2.
5. Instalar:
Conjunto de la palanca de
unión de la barra de empuje
1
NOTA:
Verifique que el tope
a del muelle 2
se ajuste en el rebaje
b del carbura-
dor.
VERGASER
CARBURATORE
CARBURADOR

4 - 41
ENGCARBURETOR
6. Install:
Washer
1
Circlip
2
21
7. Install:
Spring
1
To throttle shaft
2.
NOTE:Install the bigger hook
a of the
spring fits on the stopper b of the
throttle shaft pulley.
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:Apply the fluorochemical grease
on the bearings.
Fit the projection a on the throttle
shaft assembly into the slot b in
the throttle position sensor.
Make sure the stopper c of the
spring fits into the recess in the
carburetor.
Turn the throttle shaft assembly
left while holding down the lever 1
5 and fit the throttle stop screw tip
d to the stopper e of the throttle
shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:While holding down the lever 1 2,
insert the push rod farthest into the
carburetor.
12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5
6. Monter:
Rondelle 1
Circlip 2
7. Monter:
Ressort 1
Sur l’axe du papillon 2.
N.B.:
Monter le plus grand crochet a du res-
sort sur la butée b de la poulie de l’axe
de papillon.
8. Monter:
Axe du papillon complet 1
Rondelle (métallique) 2
Rondelle (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du capteur
de position de papillon des gaz.
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de débrayage 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5
CARBURATEUR

4 - 42
ENG
6. Montieren:
Beilagscheibe
1
Sicherungsring
2
7. Montieren:
Feder
1
(an der Drosselklappenwelle
2)
HINWEIS:
Das längere Ende
a der Feder muss
sich am Anschlag
b der Drossel-
klappenwellen-Scheibe befinden.
8. Montieren:
Drosselklappenwelle
1
Metall-Beilagscheibe
2
Kunstharz-Beilagscheibe
3
Drosselklappe
4
HINWEIS:
Die Lager mit fluoriertem Schmier-
fett bestreichen.
Die Haltenase
a an der Drossel-
klappenwelle in den entsprechen-
den Schlitz
b im Drosselklappen-
sensor einsetzen.
Das Ende
c der Feder muss in
der entsprechenden Aufnahme im
Vergasergehäuse sitzen.
Die Drosselklappenwelle bei nie-
dergehaltenem Hebel 1
5 drehen
und das Ende
d der Leerlaufein-
stellschraube am entsprechenden
Anschlag
e der Drosselklappen-
wellen-Scheibe ansetzen.
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2
Distanzstück
3
Nadeldüse
4
Hauptdüse
5 6. Installare:
Rondella 1
Anello elastico di sicurezza 2
7. Installare:
Molla 1
Sull’albero farfalla 2.
NOTA:
Installare il gancio più grande a della
molla sull’elemento di arresto b della
puleggia dell’albero farfalla.
8. Installare:
Gruppo albero farfalla 1
Rondella (metallica) 2
Rondella (di resina) 3
Leva della valvola 4
NOTA:
Applicare il grasso fluorochimico sui
cuscinetti.
Inserire la sporgenza a sul gruppo
albero farfalla nella fessura b del sen-
sore posizione farfalla.
Accertarsi che l’elemento di arresto c
della molla sia montato nell’incavo
del carburatore.
Ruotare il gruppo albero farfalla verso
sinistra tenendo abbassata la leva 1 5
e montare l’estremità della vite di
arresto valvola farfalla d sull’ele-
mento di arresto e della puleggia
gruppo albero farfalla.
9. Installare:
Asta di blocco 1
NOTA:
Tenendo abbassata la leva 1 2, inserire
l’asta di bollo più a fondo nel carbura-
tore.
10. Installare:
Getto starter 1
Getto del minimo 2
Distanziatore 3
Getto a spillo 4
Getto del massimo 5 6. Instalar:
Arandela
1
Anillo elástico
2
7. Instalar:
Muelle
1
Al eje del acelerador
2.
NOTA:
Instale el gancho grande
a del mue-
lle ajustándolo al tope
b del disco
del eje del acelerador.
8. Instalar:
Conjunto del eje del acelera-
dor
1
Arandela (metal)
2
Arandela (resina)
3
Palanca de la válvula
4
NOTA:
Aplique grasa fluoroquímica a los
cojinetes.
Ajuste el saliente
a del conjunto
del eje del acelerador a la ranura
b del sensor de posición del ace-
lerador.
Verifique que el tope
c del muelle
se ajuste en el rebaje del carbura-
dor.
Gire el conjunto del eje del acele-
rador a la izquierda mientras sos-
tiene la palanca 1 en posición baja
5 y coloca la punta del tornillo de
tope del acelerador
d en el tope
e del disco del conjunto del eje
del acelerador.
9. Instalar:
Barra de empuje
1
NOTA:
Mientras sostiene la palanca 1 en
posición baja
2, introduzca la barra
de empuje todo lo que pueda en el
carburador.
10. Instalar:
Surtidor de arranque
1
Surtidor piloto
2
Espaciador
3
Surtidor de aguja
4
Surtidor principal
5
VERGASER
CARBURATORE
CARBURADOR

4 - 43
ENGCARBURETOR

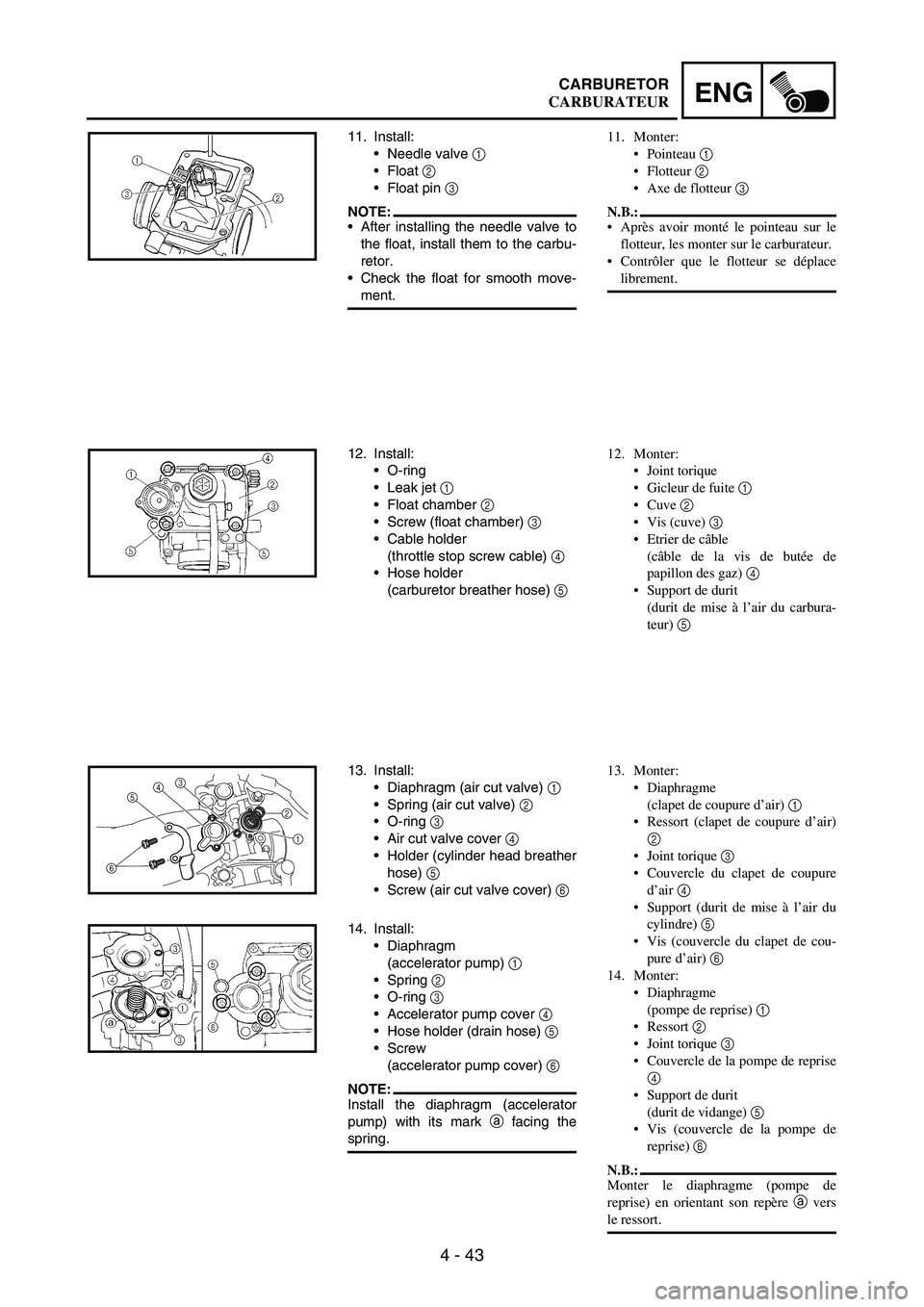

11. Install:
Needle valve
1
Float
2
Float pin
3
NOTE:After installing the needle valve to
the float, install them to the carbu-
retor.
Check the float for smooth move-
ment.
12. Install:
O-ring
Leak jet
1
Float chamber
2
Screw (float chamber)
3
Cable holder
(throttle stop screw cable)
4
Hose holder
(carburetor breather hose)
5
13. Install:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
O-ring
3
Air cut valve cover
4
Holder (cylinder head breather
hose)
5
Screw (air cut valve cover)
6
653
4
1 2
14. Install:
Diaphragm
(accelerator pump)
1
Spring
2
O-ring
3
Accelerator pump cover
4
Hose holder (drain hose)
5
Screw
(accelerator pump cover)
6
NOTE:Install the diaphragm (accelerator
pump) with its mark
a facing the
spring.
11. Monter:
Pointeau 1
Flotteur 2
Axe de flotteur 3
N.B.:
Après avoir monté le pointeau sur le
flotteur, les monter sur le carburateur.
Contrôler que le flotteur se déplace
librement.
12. Monter:
Joint torique
Gicleur de fuite 1
Cuve 2
Vis (cuve) 3
Etrier de câble
(câble de la vis de butée de
papillon des gaz) 4
Support de durit
(durit de mise à l’air du carbura-
teur) 5
13. Monter:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air)
2
Joint torique 3
Couvercle du clapet de coupure
d’air 4
Support (durit de mise à l’air du
cylindre) 5
Vis (couvercle du clapet de cou-
pure d’air) 6
14. Monter:
Diaphragme
(pompe de reprise) 1
Ressort 2
Joint torique 3
Couvercle de la pompe de reprise
4
Support de durit
(durit de vidange) 5
Vis (couvercle de la pompe de
reprise) 6
N.B.:
Monter le diaphragme (pompe de
reprise) en orientant son repère a vers
le ressort.
CARBURATEUR
