2023 TOYOTA MIRAI Betriebsanleitungen (in German)

423
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

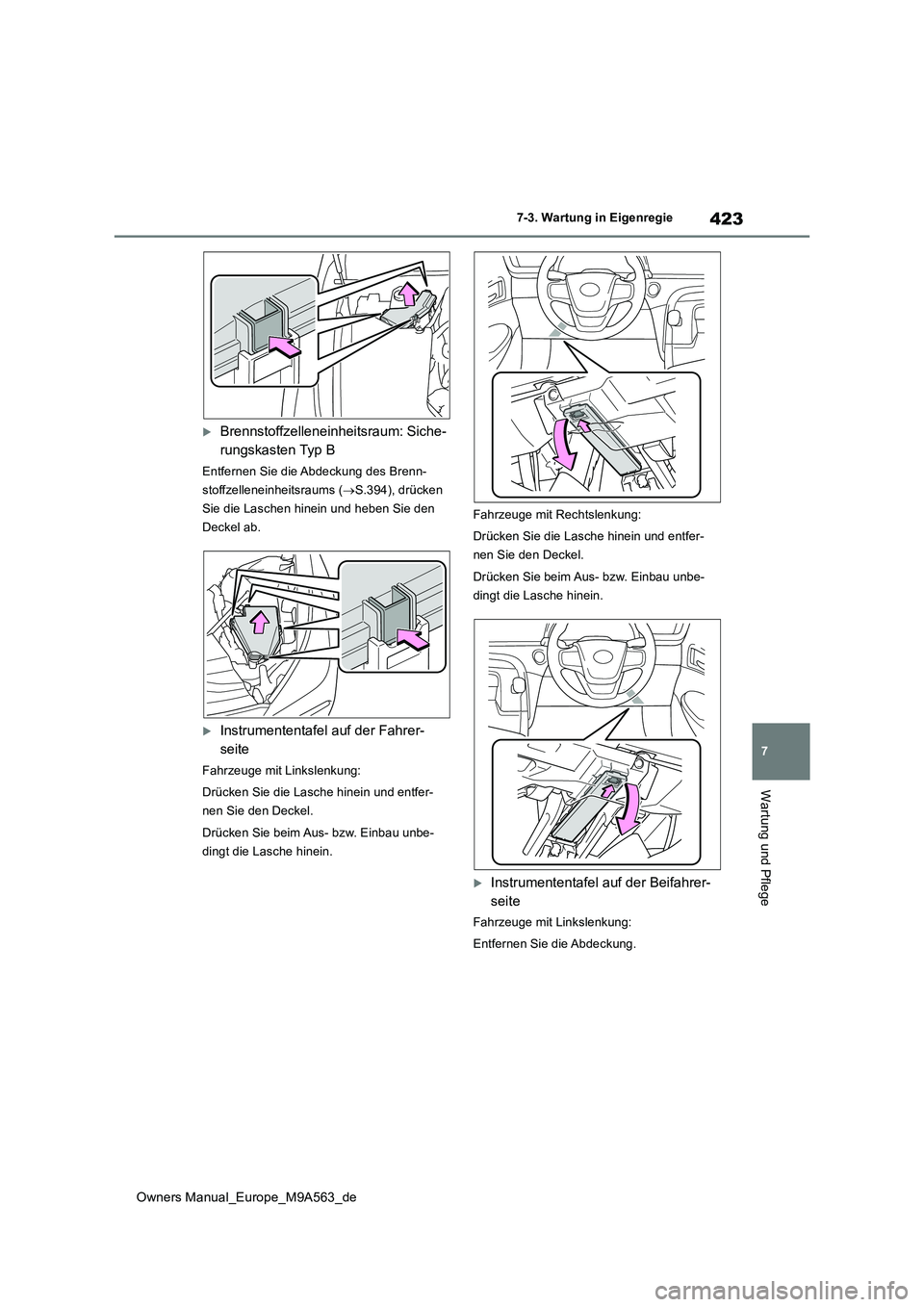

Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ B
Entfernen Sie die Abdeckung des Brenn-
stoffzelleneinheitsraums ( S.394), drücken
Sie die Laschen hinein und heben Sie den
Deckel ab.
Instrumententafel auf der Fahrer-
seite
Fahrzeuge mit Linkslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Fahrzeuge mit Rechtslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Instrumententafel auf der Beifahrer-
seite
Fahrzeuge mit Linkslenkung:
Entfernen Sie die Abdeckung.

424
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

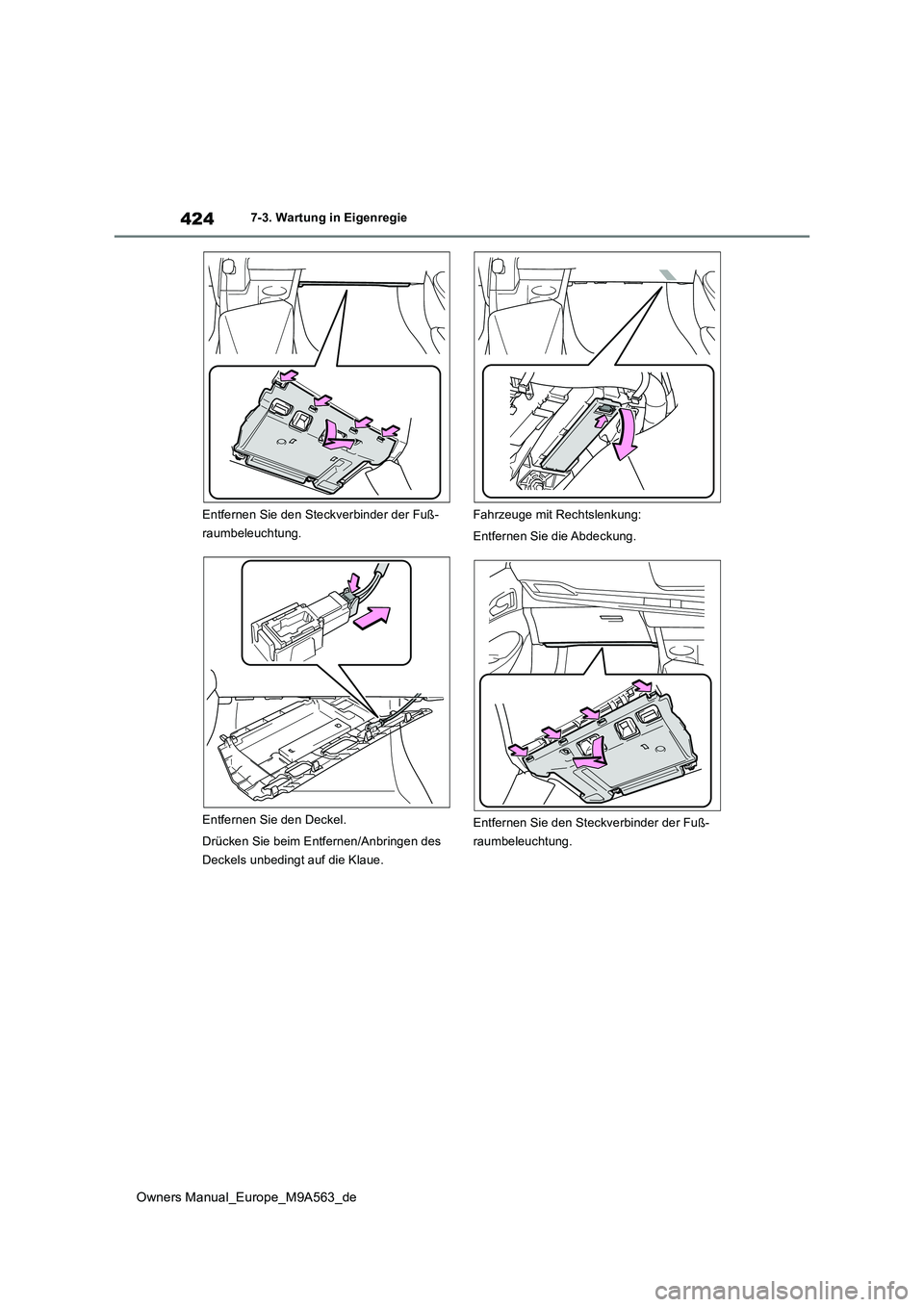

Entfernen Sie den Steckverbinder der Fuß-
raumbeleuchtung.
Entfernen Sie den Deckel.
Drücken Sie beim Entfernen/Anbringen des
Deckels unbedingt auf die Klaue.
Fahrzeuge mit Rechtslenkung:
Entfernen Sie die Abdeckung.
Entfernen Sie den Steckverbinder der Fuß-
raumbeleuchtung.

425
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

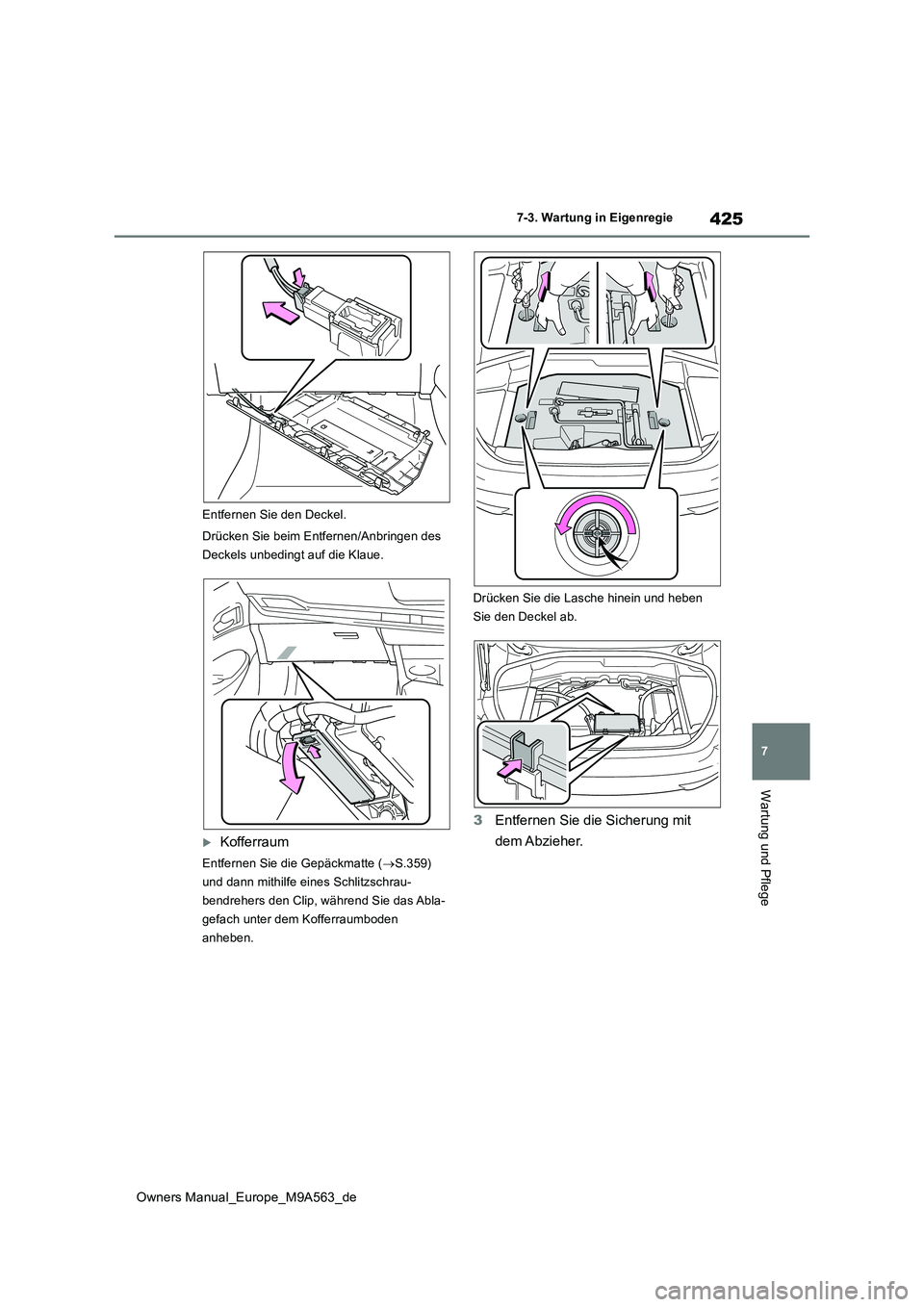

Entfernen Sie den Deckel.
Drücken Sie beim Entfernen/Anbringen des
Deckels unbedingt auf die Klaue.
Kofferraum
Entfernen Sie die Gepäckmatte ( S.359)
und dann mithilfe eines Schlitzschrau-
bendrehers den Clip, während Sie das Abla-
gefach unter dem Kofferraumboden
anheben.
Drücken Sie die Lasche hinein und heben
Sie den Deckel ab.
3 Entfernen Sie die Sicherung mit
dem Abzieher.

426
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

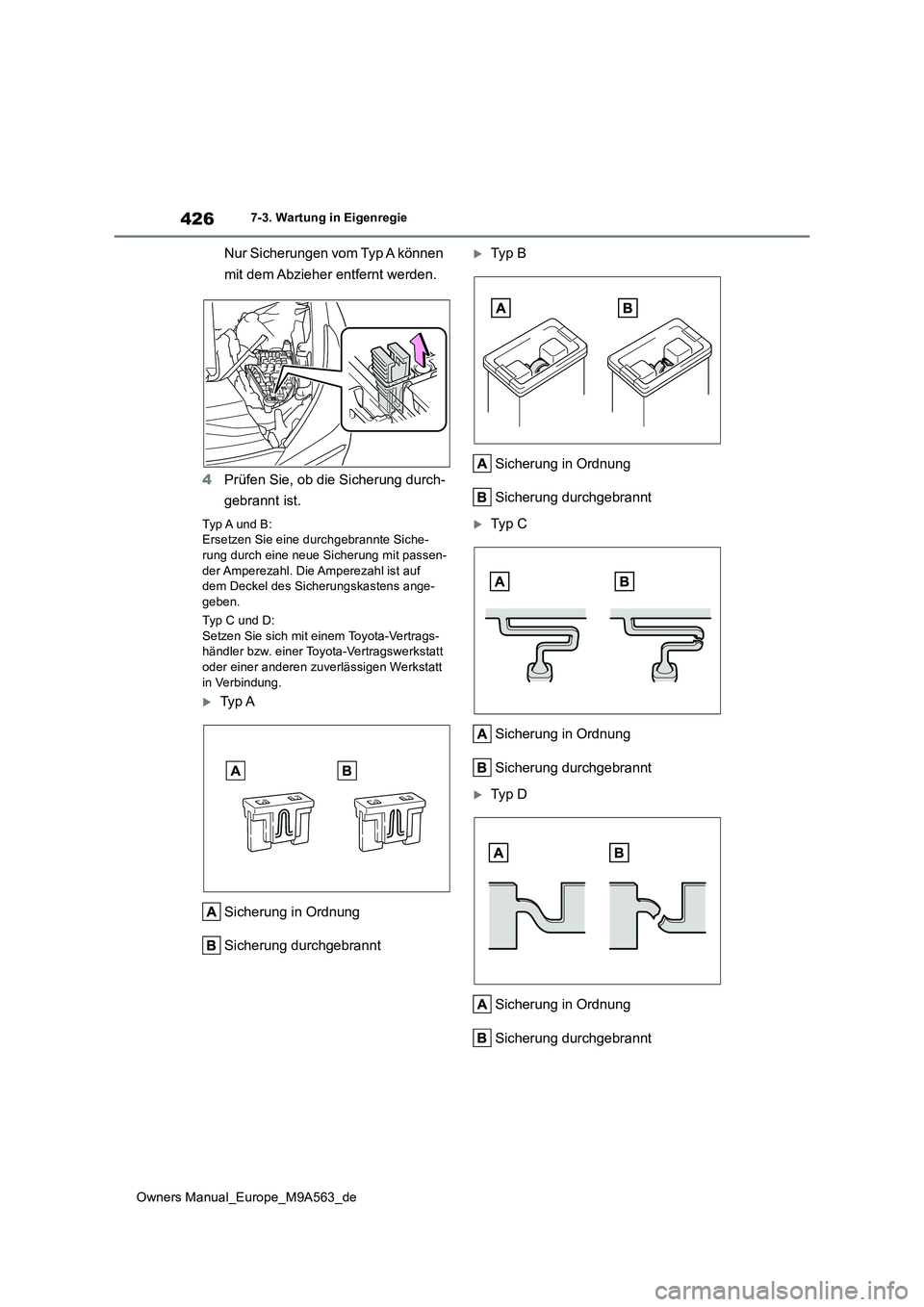

Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Typ A und B: Ersetzen Sie eine durchgebrannte Siche-rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskastens ange-geben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
Ty p A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
Typ D
Sicherung in Ordnung
Sicherung durchgebrannt

427
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

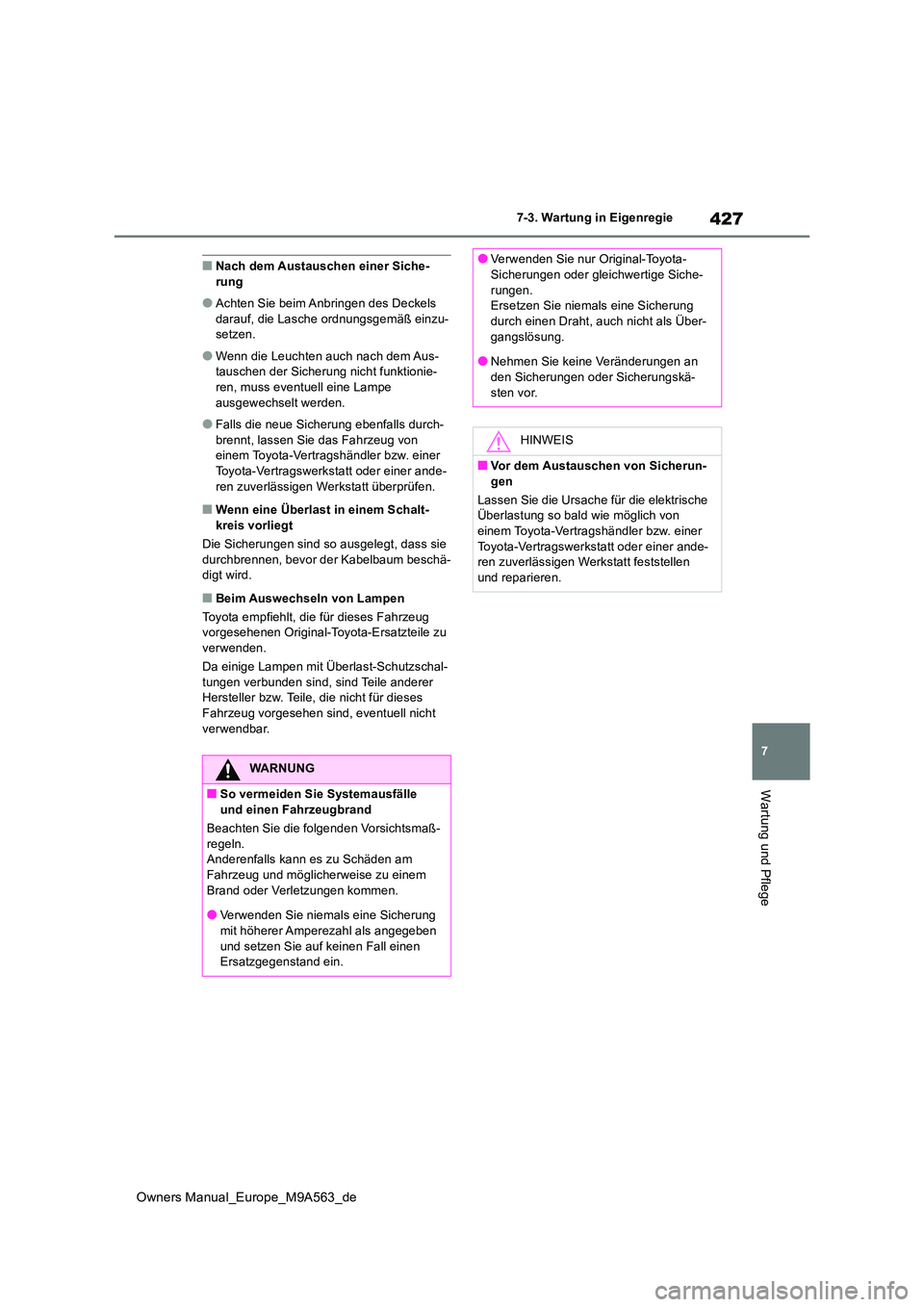

■Nach dem Austauschen einer Siche- rung
●Achten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-setzen.
●Wenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden.
●Falls die neue Sicherung ebenfalls durch-brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt-kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie
durchbrennen, bevor der Kabelbaum beschä- digt wird.
■Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu
verwenden.
Da einige Lampen mit Überlast-Schutzschal- tungen verbunden sind, sind Teile anderer Hersteller bzw. Teile, die nicht für dieses
Fahrzeug vorgesehen sind, eventuell nicht verwendbar.
WARNUNG
■So vermeiden Sie Systemausfälle
und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaß- regeln.Anderenfalls kann es zu Schäden am
Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung
mit höherer Amperezahl als angegeben und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Siche-
rungen. Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Über-
gangslösung.
●Nehmen Sie keine Veränderungen an den Sicherungen oder Sicherungskä-
sten vor.
HINWEIS
■Vor dem Austauschen von Sicherun- gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt feststellen
und reparieren.

428
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

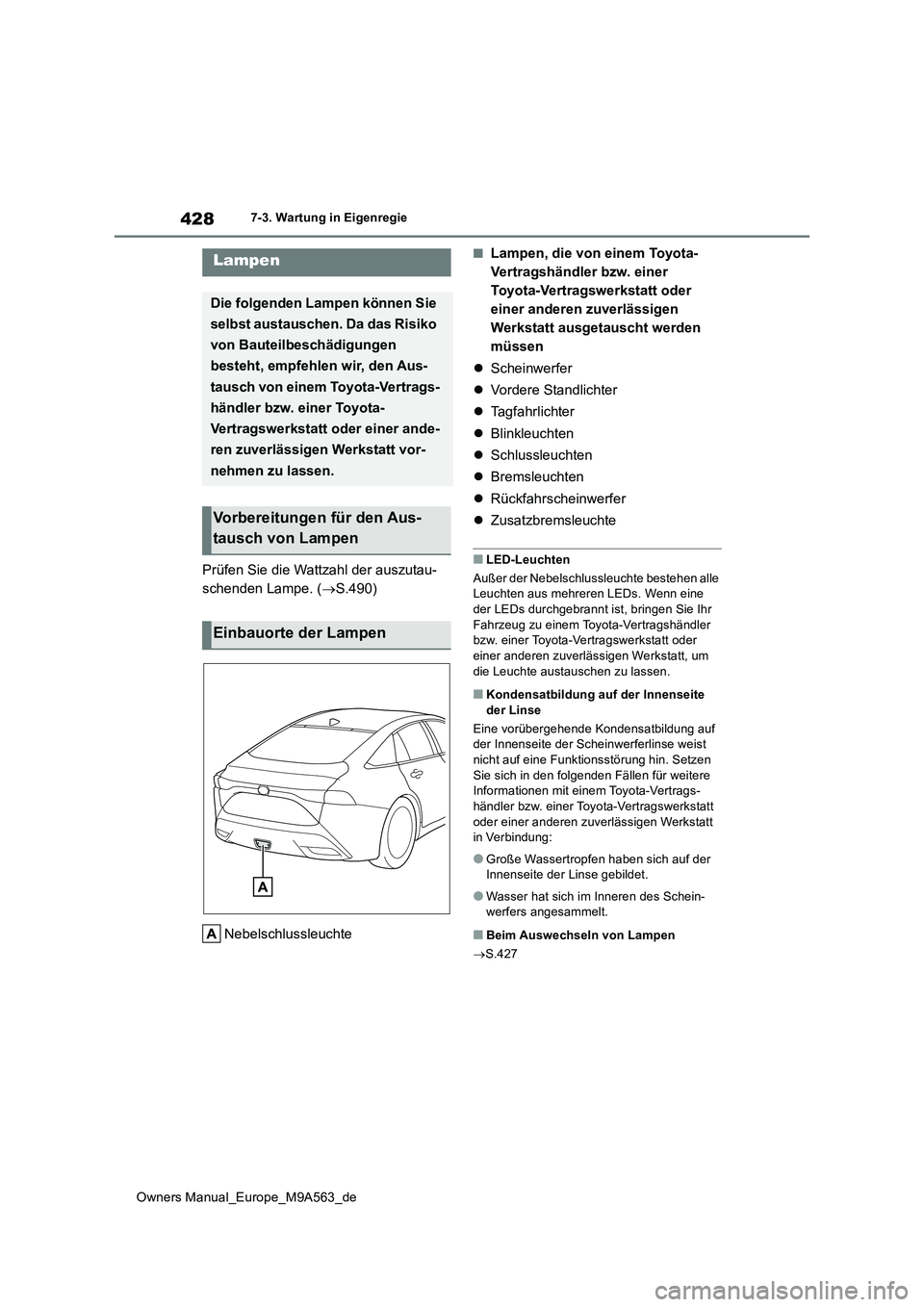

Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.490)
Nebelschlussleuchte
■Lampen, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Vordere Standlichter
 Tagfahrlichter
 Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer
 Zusatzbremsleuchte
■LED-Leuchten
Außer der Nebelschlussleuchte bestehen alle Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toy ota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um
die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist
nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Informationen mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der Innenseite der Linse gebildet.
●Wasser hat sich im Inneren des Schein-werfers angesammelt.
■Beim Auswechseln von Lampen
 S.427
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauorte der Lampen

429
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

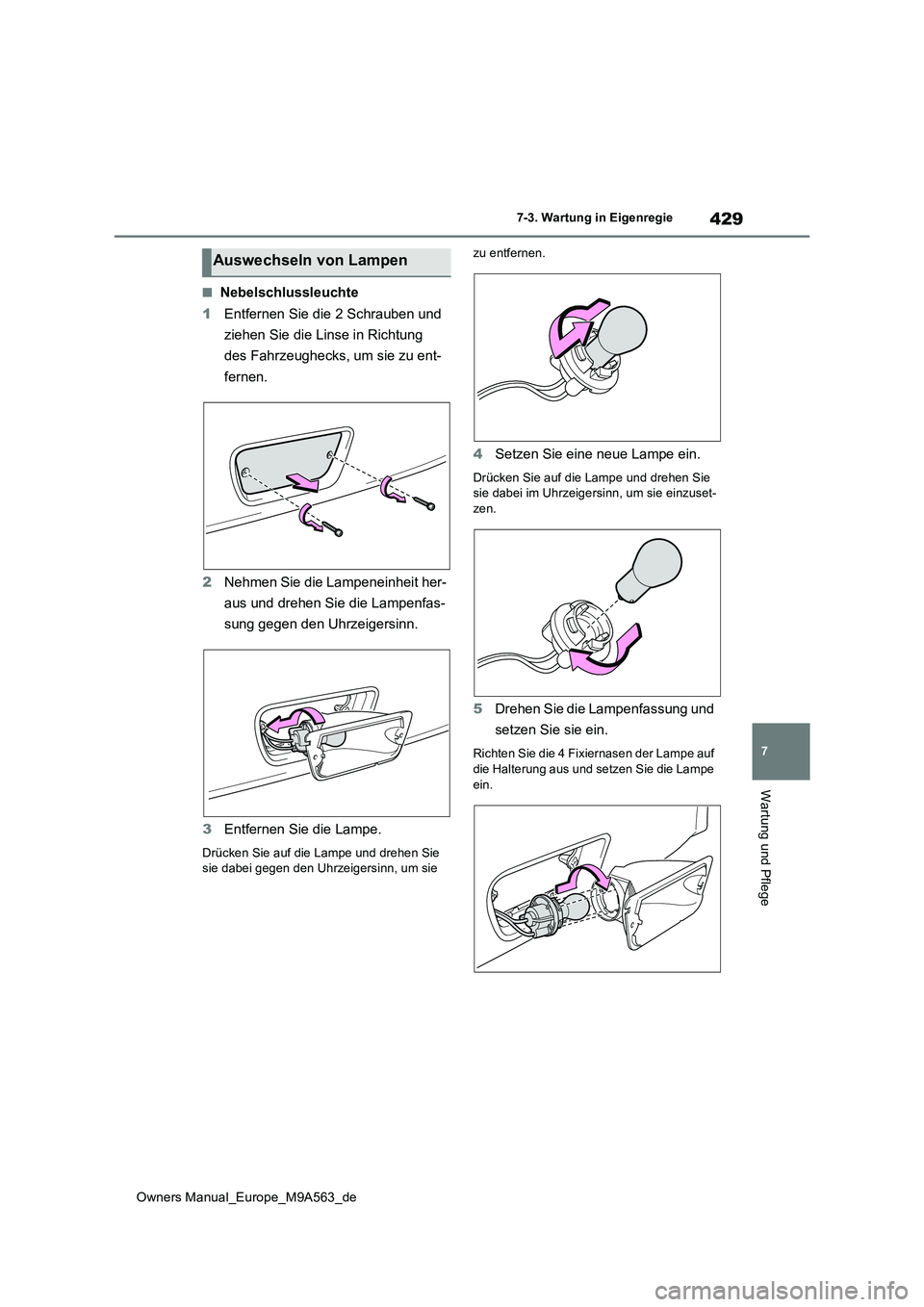

■Nebelschlussleuchte
1 Entfernen Sie die 2 Schrauben und
ziehen Sie die Linse in Richtung
des Fahrzeughecks, um sie zu ent-
fernen.
2 Nehmen Sie die Lampeneinheit her-
aus und drehen Sie die Lampenfas-
sung gegen den Uhrzeigersinn.
3 Entfernen Sie die Lampe.
Drücken Sie auf die Lampe und drehen Sie sie dabei gegen den Uhrzeigersinn, um sie
zu entfernen.
4 Setzen Sie eine neue Lampe ein.
Drücken Sie auf die Lampe und drehen Sie sie dabei im Uhrzeigersinn, um sie einzuset-zen.
5 Drehen Sie die Lampenfassung und
setzen Sie sie ein.
Richten Sie die 4 Fixiernasen der Lampe auf die Halterung aus und setzen Sie die Lampe
ein.
Auswechseln von Lampen

430
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

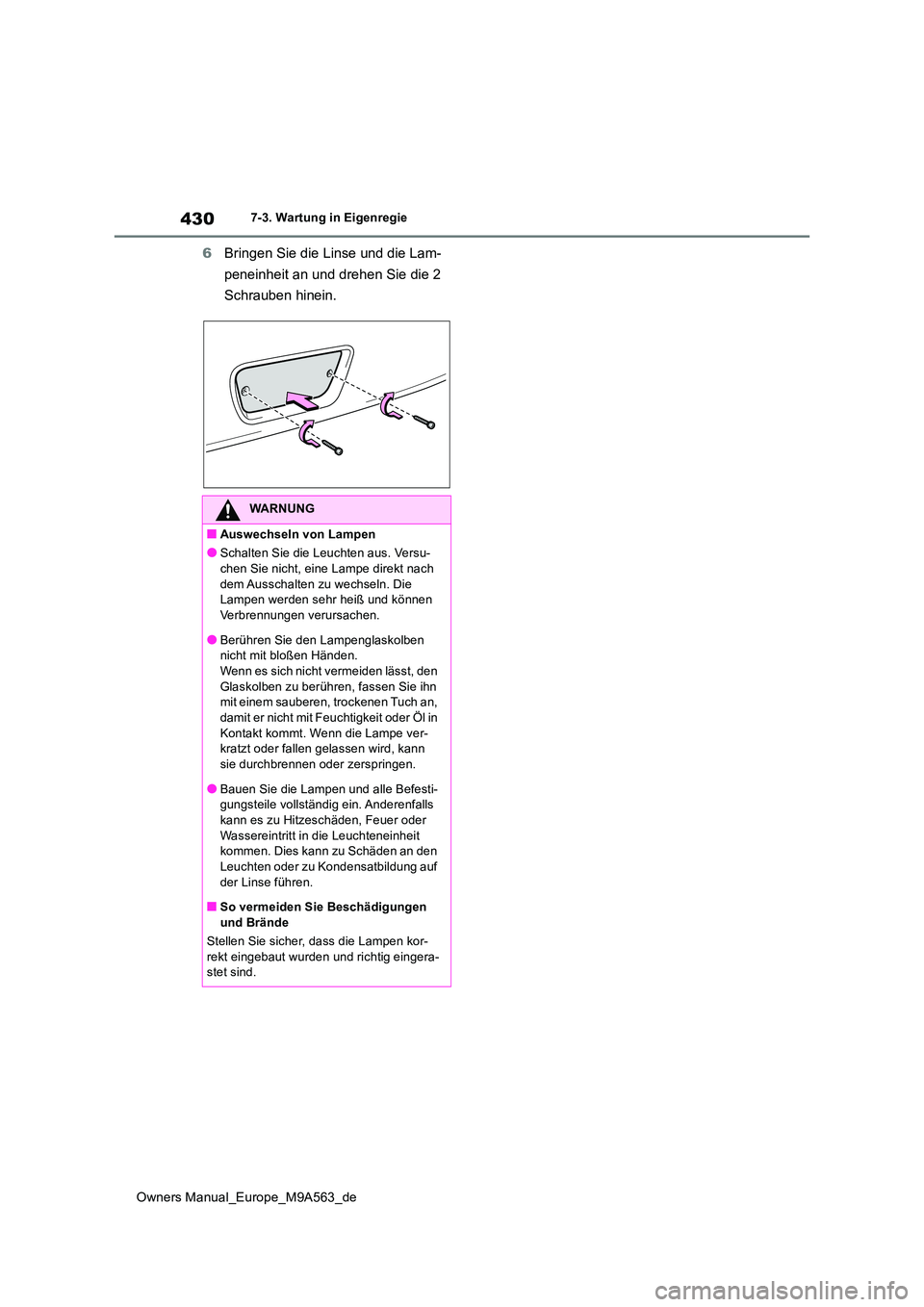

6Bringen Sie die Linse und die Lam-
peneinheit an und drehen Sie die 2
Schrauben hinein.
WARNUNG
■Auswechseln von Lampen
●Schalten Sie die Leuchten aus. Versu-
chen Sie nicht, eine Lampe direkt nach dem Ausschalten zu wechseln. Die Lampen werden sehr heiß und können
Verbrennungen verursachen.
●Berühren Sie den Lampenglaskolben nicht mit bloßen Händen.
Wenn es sich nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an,
damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt. Wenn die Lampe ver-kratzt oder fallen gelassen wird, kann
sie durchbrennen oder zerspringen.
●Bauen Sie die Lampen und alle Befesti- gungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kommen. Dies kann zu Schäden an den
Leuchten oder zu Kondensatbildung auf der Linse führen.
■So vermeiden Sie Beschädigungen
und Brände
Stellen Sie sicher, dass die Lampen kor- rekt eingebaut wurden und richtig eingera-stet sind.
