5-5. Verwenden der Fahrunterstützungssysteme
Fahren
cherweise Verkehrszeichen nicht erkennt, fal- sche Verkehrszeichen anzeigt usw. Dies ist jedoch kein Zeichen für eine Funktionsstö-
rung.
●Die Ausrichtung der Frontkamera stimmt
nicht mehr, da der Sensor einem starken Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in der Nähe der Frontkamera.
●Bei schlechten Witterungsverhältnissen, wie starkem Regen, Nebel, Schneefall
oder einem Sandsturm
●Das Licht eines entgegenkommenden
Fahrzeugs, der Sonne usw. strahlt direkt in die Frontkamera.
●Das Verkehrsschild ist verschmutzt, ver-blasst, verbeult oder steht schräg.
●Der Kontrast eines elektronischen Ver-kehrsschilds ist gering.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast usw. verdeckt.
●Das Schild war für die Frontkamera nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Wenn es ein Verkehrsschild gibt, das nicht für die momentan befahrene Fahrspur gilt, das Schild aber direkt am Anfang eines
Autobahnabzweigs oder kurz vor dem Ende eines Einfädelungsstreifens steht.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Beim Fahren auf einer Hauptfahrbahn kön-nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie sich im Erfassungsbereich der Frontka-
mera befinden).
●Beim Fahren in einem Kreisverkehr kön-
nen unter Umständen Geschwindigkeits- begrenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt wer-
den (wenn sie sich im Erfassungsbereich
der Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Zula-
dung angehoben oder abgesenkt.
●Die Umgebungshelligkeit ist nicht ausrei-
chend oder ändert sich abrupt.
●Wenn ein für LKWs bestimmtes Zeichen
usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung gilt.
●Die Kartendaten des Navigationssystems
sind veraltet.*
●Das Navigationssystem ist nicht in
Betrieb.*
●Die auf dem Instrument angezeigte
Geschwindigkeitsangabe kann von jener auf dem Navigationssystem abweichen, da
das Navigationssystem auf Kartendaten
zurückgreift.*
*: Bei Fahrzeugen mit Navigationssystem
■Anzeige von Geschwindigkeitsbe- grenzungszeichen
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati- onsdisplay angezeigt wur de, wird das gleiche Verkehrszeichen erneut angezeigt, wenn der
Start-Schalter wieder auf ON geschaltet wird.
■Falls “RSA-Fehlfunktion. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (Anpassbare Funktionen: S.491)

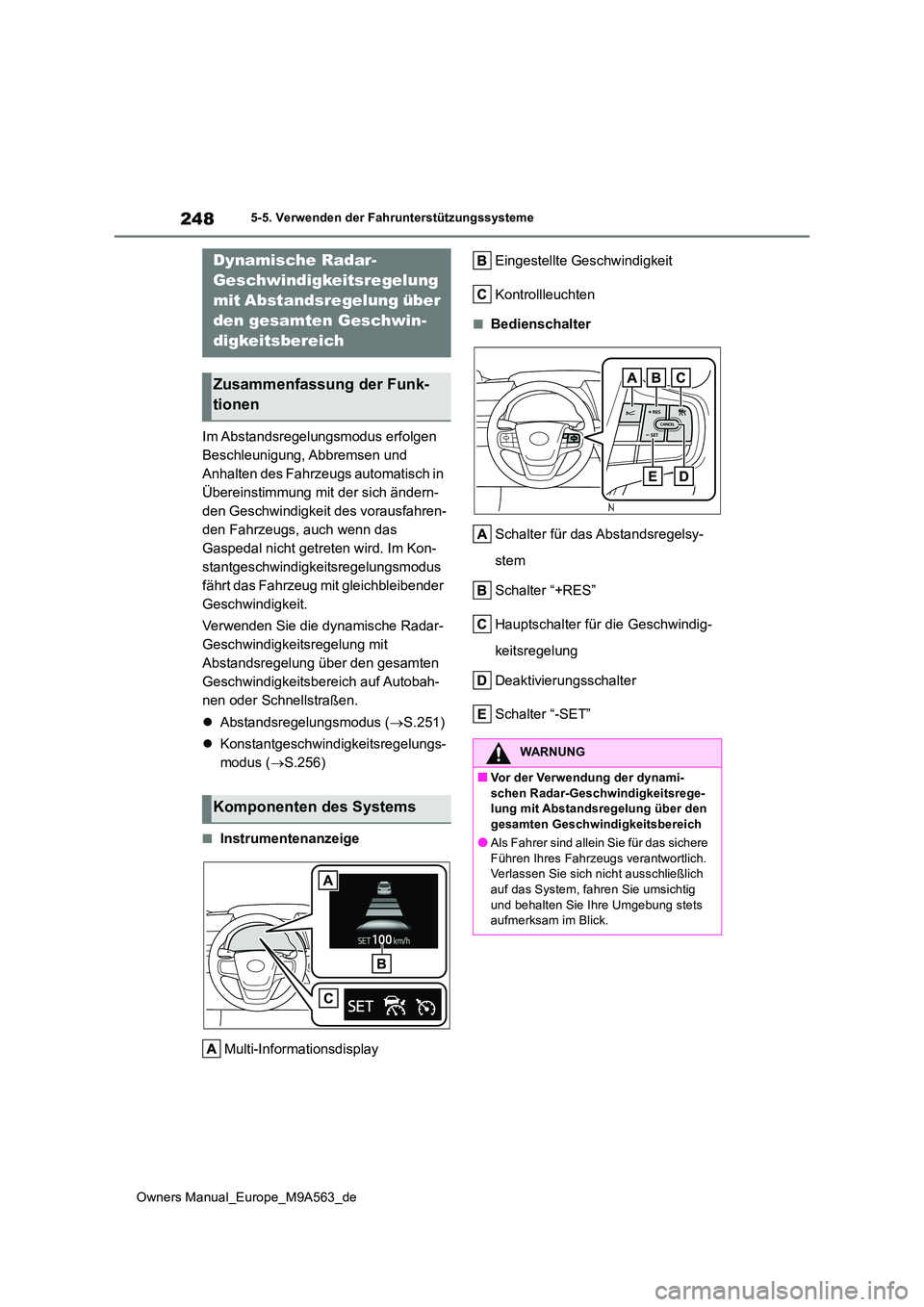

248
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Im Abstandsregelungsmodus erfolgen
Beschleunigung, Abbremsen und
Anhalten des Fahrzeugs automatisch in
Übereinstimmung mit der sich ändern-
den Geschwindigkeit des vorausfahren-
den Fahrzeugs, auch wenn das
Gaspedal nicht getreten wird. Im Kon-
stantgeschwindigkeitsregelungsmodus
fährt das Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten
Geschwindigkeitsbereich auf Autobah-
nen oder Schnellstraßen.
 Abstandsregelungsmodus (S.251)
 Konstantgeschwindigkeitsregelungs-
modus ( S.256)
■Instrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
■Bedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
Zusammenfassung der Funk-
tionen
Komponenten des Systems
WARNUNG
■Vor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-lung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich
auf das System, fahren Sie umsichtig und behalten Sie Ihre Umgebung stets aufmerksam im Blick.

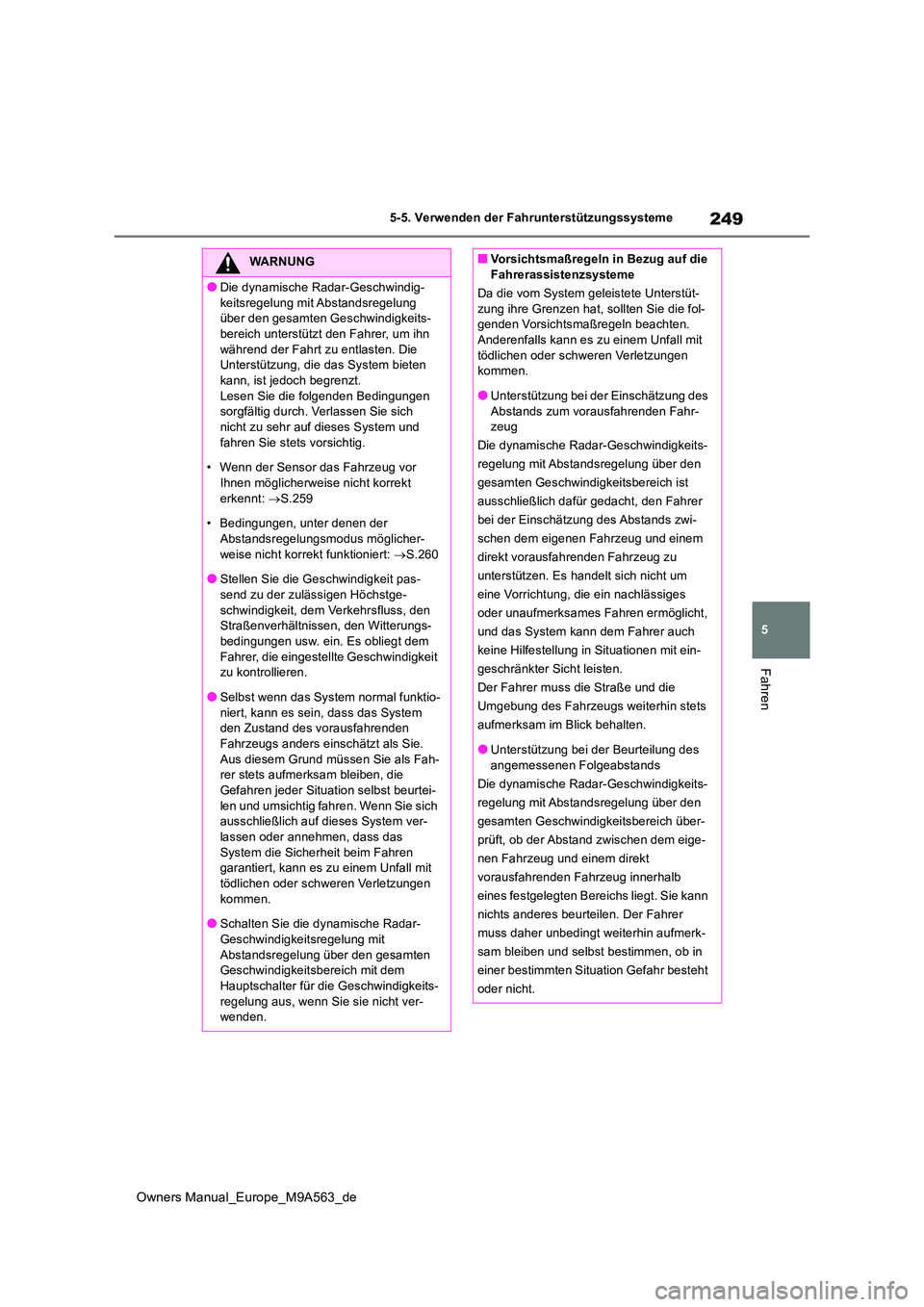

249
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
●Die dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich unterstützt den Fahrer, um ihn
während der Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu sehr auf dieses System und
fahren Sie stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.259
• Bedingungen, unter denen der Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert: S.260
●Stellen Sie die Geschwindigkeit pas- send zu der zulässigen Höchstge-
schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-bedingungen usw. ein. Es obliegt dem
Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.
●Selbst wenn das System normal funktio-
niert, kann es sein, dass das System den Zustand des vorausfahrenden
Fahrzeugs anders einschätzt als Sie. Aus diesem Grund müssen Sie als Fah-rer stets aufmerksam bleiben, die
Gefahren jeder Situation selbst beurtei- len und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses System ver-
lassen oder annehmen, dass das System die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
●Schalten Sie die dynamische Radar-
Geschwindigkeitsregelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich mit dem
Hauptschalter für die Geschwindigkeits- regelung aus, wenn Sie sie nicht ver-wenden.
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstüt-
zung ihre Grenzen hat, sollten Sie die fol- genden Vorsichtsmaßregeln beachten. Anderenfalls kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
●Unterstützung bei der Einschätzung des
Abstands zum vorausfahrenden Fahr- zeug
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist
ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwi-
schen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu
unterstützen. Es handelt sich nicht um
eine Vorrichtung, die ein nachlässiges
oder unaufmerksames Fahren ermöglicht,
und das System kann dem Fahrer auch
keine Hilfestellung in Situationen mit ein-
geschränkter Sicht leisten.
Der Fahrer muss die Straße und die
Umgebung des Fahrzeugs weiterhin stets
aufmerksam im Blick behalten.
●Unterstützung bei der Beurteilung des
angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich über-
prüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt
vorausfahrenden Fahrzeug innerhalb
eines festgelegten Bereichs liegt. Sie kann
nichts anderes beurteilen. Der Fahrer
muss daher unbedingt weiterhin aufmerk-
sam bleiben und selbst bestimmen, ob in
einer bestimmten Situation Gefahr besteht
oder nicht.

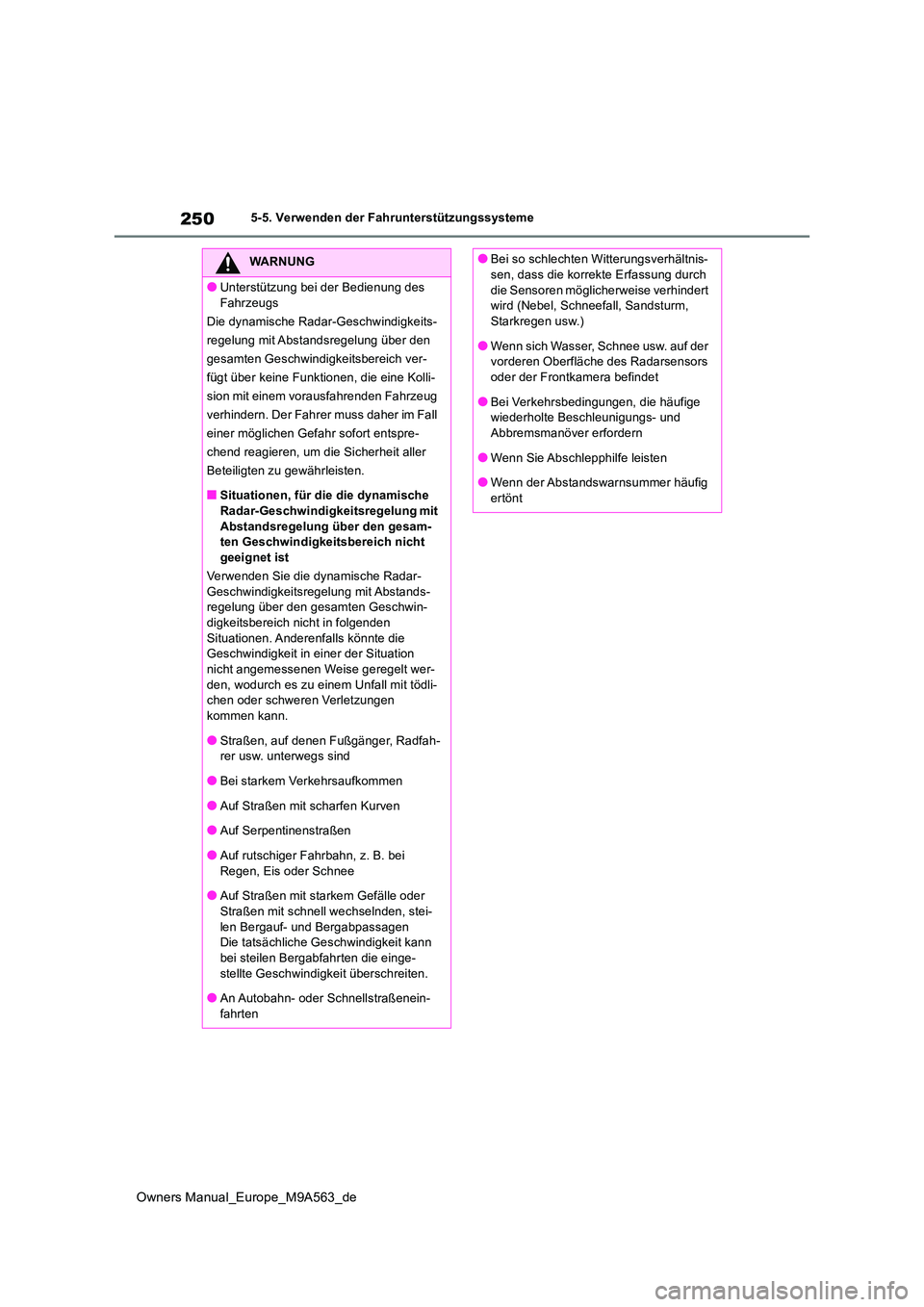

250
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Unterstützung bei der Bedienung des
Fahrzeugs
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ver-
fügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug
verhindern. Der Fahrer muss daher im Fall
einer möglichen Gefahr sofort entspre-
chend reagieren, um die Sicherheit aller
Beteiligten zu gewährleisten.
■Situationen, für die die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesam- ten Geschwindigkeitsbereich nicht geeignet ist
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit Abstands- regelung über den gesamten Geschwin-digkeitsbereich nicht in folgenden
Situationen. Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen Weise geregelt wer-
den, wodurch es zu einem Unfall mit tödli- chen oder schweren Verletzungen
kommen kann.
●Straßen, auf denen Fußgänger, Radfah- rer usw. unterwegs sind
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
●Auf Straßen mit starkem Gefälle oder
Straßen mit schnell wechselnden, stei- len Bergauf- und BergabpassagenDie tatsächliche Geschwindigkeit kann
bei steilen Bergabfahrten die einge- stellte Geschwindigkeit überschreiten.
●An Autobahn- oder Schnellstraßenein-
fahrten
●Bei so schlechten Witterungsverhältnis- sen, dass die korrekte Erfassung durch
die Sensoren möglicherweise verhindert wird (Nebel, Schneefall, Sandsturm, Starkregen usw.)
●Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors oder der Frontkamera befindet
●Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und Abbremsmanöver erfordern
●Wenn Sie Abschlepphilfe leisten
●Wenn der Abstandswarnsummer häufig ertönt

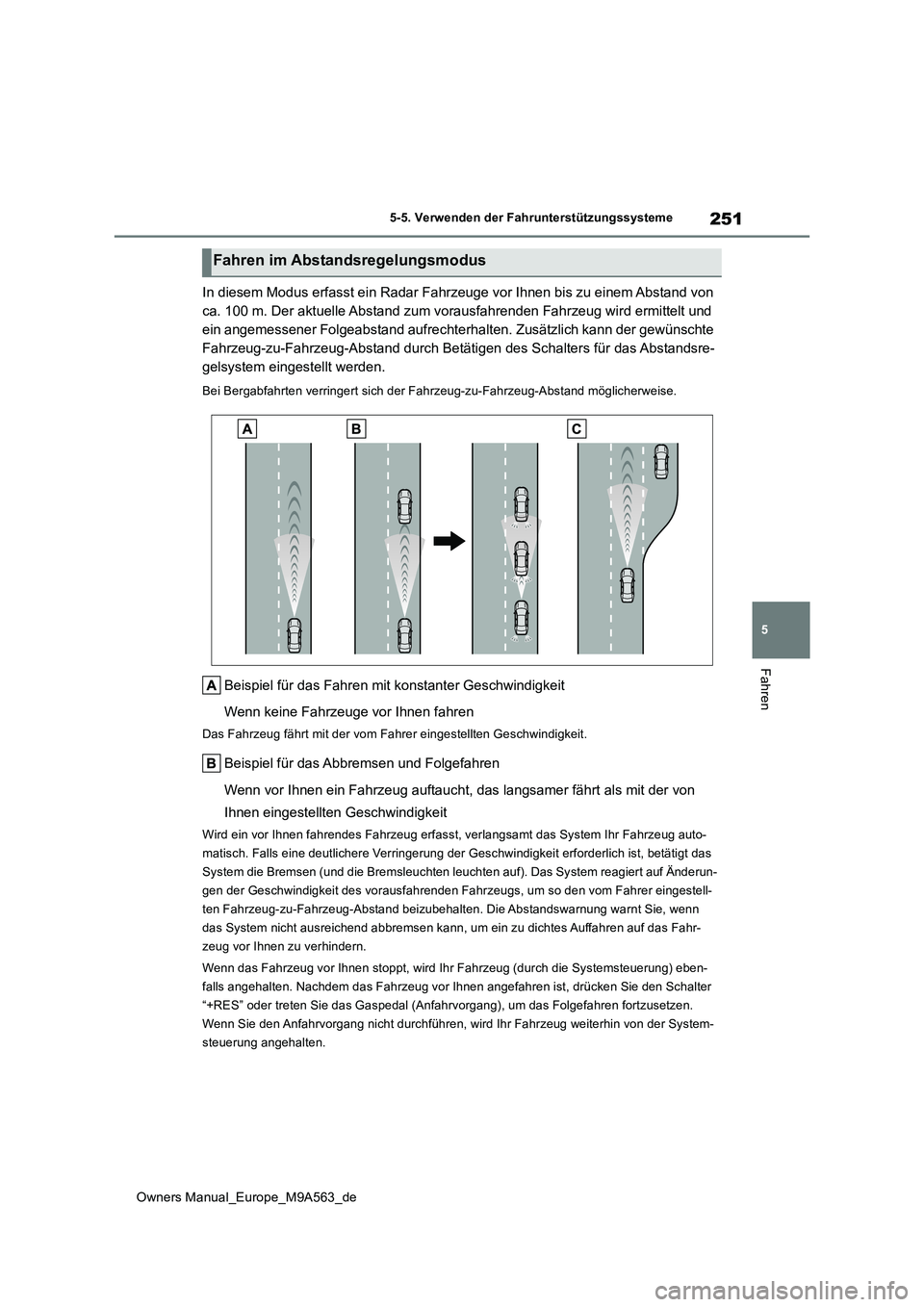

251
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
In diesem Modus erfasst ein Radar Fahrzeuge vor Ihnen bis zu einem Abstand von
ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahrzeug wi rd ermittelt und
ein angemessener Folgeabstand aufrechterhalten. Zusätzlich kann der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand durch Betätigen des Schalters für das Abstandsre-
gelsystem eingestellt werden.
Bei Bergabfahrten verringert sich der Fahrzeug-zu-Fahrzeug-Abst and möglicherweise.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindig keit.
Beispiel für das Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, verlangsamt das System Ihr Fahrzeug auto-
matisch. Falls eine deutlicher e Verringerung der Geschwindigkeit erforderlich ist, betätigt das
System die Bremsen (und die Bremsleuchten leuchten auf). Das Sy stem reagiert auf Änderun-
gen der Geschwindigkeit des vor ausfahrenden Fahrzeugs, um so den vom Fahrer eingestell-
ten Fahrzeug-zu-Fahrzeug-Abstand beizubehalten. Die Abstandswar nung warnt Sie, wenn
das System nicht ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahr-
zeug vor Ihnen zu verhindern.
Wenn das Fahrzeug vor Ihnen stoppt, wird Ihr Fahrzeug (durch di e Systemsteuerung) eben-
falls angehalten. Nachdem das Fahrzeug vor Ihnen angefahren ist , drücken Sie den Schalter
“+RES” oder treten Sie das Gaspedal (Anfahrvorgang), um das Fol gefahren fortzusetzen.
Wenn Sie den Anfahrvorgang nicht durchführen, wird Ihr Fahrzeug weiterhin von der System-
steuerung angehalten.
Fahren im Abstandsregelungsmodus

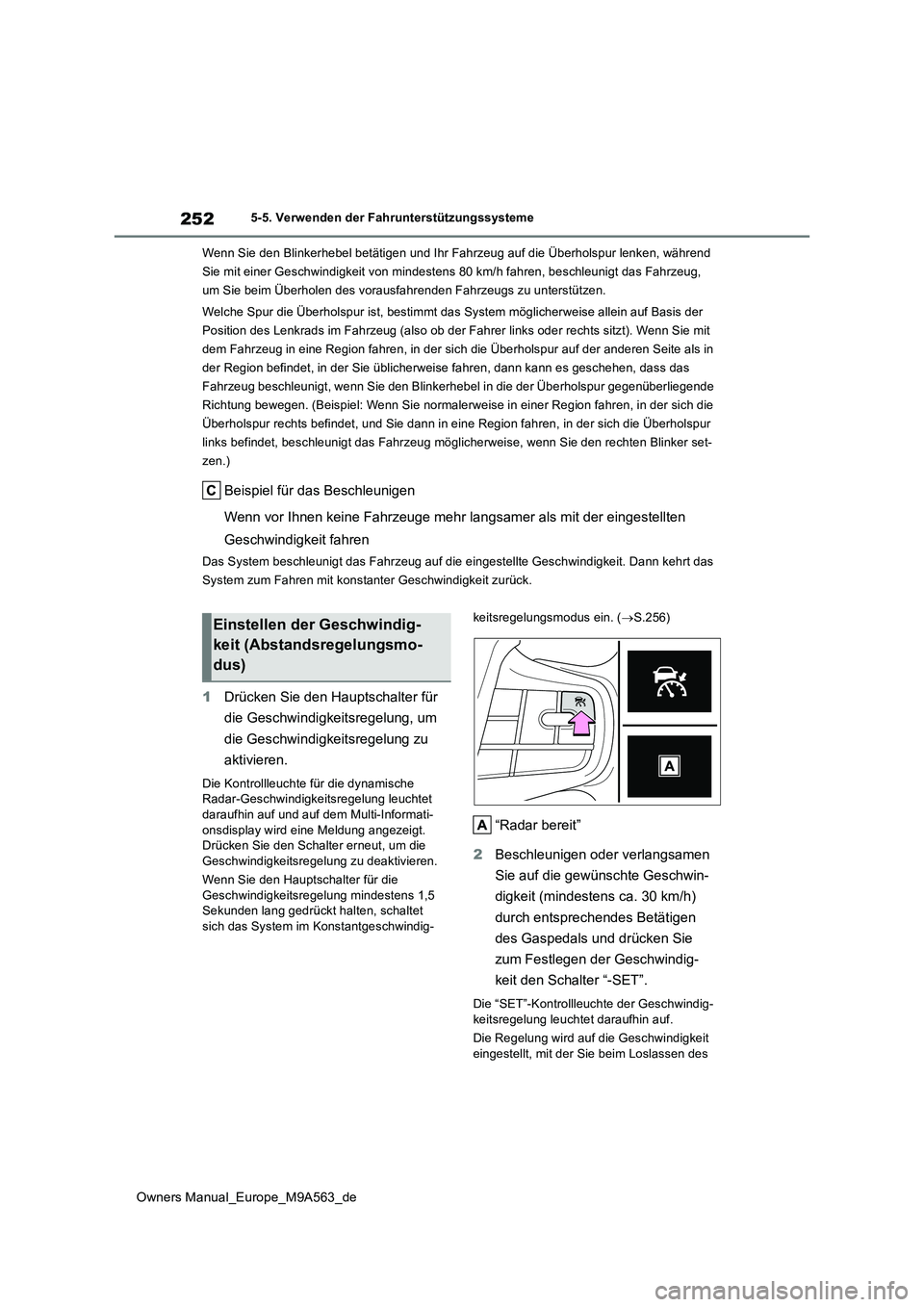

252
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Wenn Sie den Blinkerhebel betätigen und Ihr Fahrzeug auf die Üb erholspur lenken, während
Sie mit einer Geschwindigkeit von mindestens 80 km/h fahren, be schleunigt das Fahrzeug,
um Sie beim Überholen des vorausfahrenden Fahrzeugs zu unterstü tzen.
Welche Spur die Überholspur ist, bestimmt das System möglicherweise allein auf Basis der
Position des Lenkrads im Fahrz eug (also ob der Fahrer links oder rechts sitzt). Wenn Sie mit
dem Fahrzeug in eine Region fahren, in der sich die Überholspur auf der anderen Seite als in
der Region befindet, in der Sie üblicherweise fahren, dann kann es geschehen, dass das
Fahrzeug beschleunigt, wenn Sie den Blinkerhebel in die der Übe rholspur gegenüberliegende
Richtung bewegen. (Beispiel: Wenn Sie normalerweise in einer Re gion fahren, in der sich die
Überholspur rechts befindet, und Sie dann in eine Region fahren , in der sich die Überholspur
links befindet, beschleunigt das Fahrzeug möglicherweise, wenn Sie den rechten Blinker set-
zen.)
Beispiel für das Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der einge stellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Gesch windigkeit. Dann kehrt das
System zum Fahren mit konstanter Geschwindigkeit zurück.
1 Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die dynamische Radar-Geschwindigkeitsregelung leuchtet
daraufhin auf und auf dem Multi-Informati- onsdisplay wird eine Meldung angezeigt. Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn Sie den Hauptschalter für die Geschwindigkeitsregelung mindestens 1,5 Sekunden lang gedrückt halten, schaltet
sich das System im Konstantgeschwindig-
keitsregelungsmodus ein. ( S.256)
“Radar bereit”
2 Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig- keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des
Einstellen der Geschwindig-
keit (Abstandsregelungsmo-
dus)

253
5
Owners Manual_Europe_M9A563_de

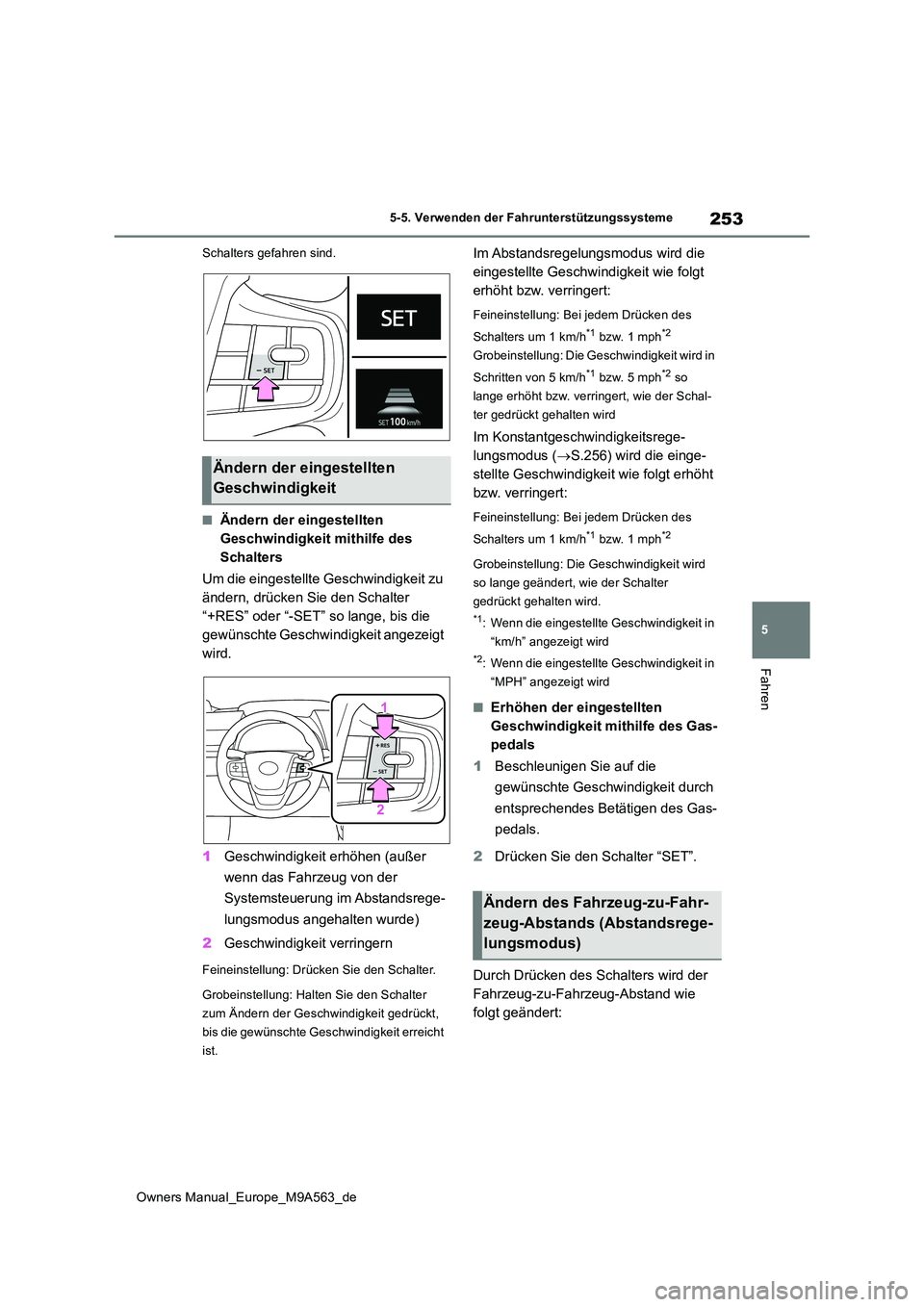

5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Schalters gefahren sind.
■Ändern der eingestellten
Geschwindigkeit mithilfe des
Schalters
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET” so lange, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Geschwindigkeit erhöhen (außer
wenn das Fahrzeug von der
Systemsteuerung im Abstandsrege-
lungsmodus angehalten wurde)
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.256) wird die einge-
stellte Geschwindigkeit wie folgt erhöht
bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird
so lange geändert, wie der Schalter
gedrückt gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
■Erhöhen der eingestellten
Geschwindigkeit mithilfe des Gas-
pedals
1 Beschleunigen Sie auf die
gewünschte Geschwindigkeit durch
entsprechendes Betätigen des Gas-
pedals.
2 Drücken Sie den Schalter “SET”.
Durch Drücken des Schalters wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:
Ändern der eingestellten
Geschwindigkeit
Ändern des Fahrzeug-zu-Fahr-
zeug-Abstands (Abstandsrege-
lungsmodus)

254
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
1Lang
2 Mittel
3 Kurz
Falls vor Ihnen ein Fahrzeug fährt, wird auch
das Symbol für ein vorausfahrendes Fahr-
zeug angezeigt.
Wählen Sie aus der folgenden Tabelle
einen Abstand. Beachten Sie, dass sich
die aufgeführten Abstände auf eine
Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-
Abstand erhöht/verringert sich abhän-
gig von der Geschwindigkeit. Wenn das
Fahrzeug von der Systemsteuerung
angehalten wird, kommt es abhängig
von der Situation in einem bestimmten
Fahrzeug-zu-Fahrzeug-Abstand zum
Stillstand.
Drücken Sie den Schalter “+RES”,
nachdem das Fahrzeug vor Ihnen
angefahren ist.
Ihr Fahrzeug nimmt das Folgefahren
auch wieder auf, wenn das Gaspedal
getreten wird, nachdem das Fahrzeug
vor Ihnen angefahren ist.
“Zum Fortf. Geschw.-reg.-Schalter
drücken oder Gaspedal treten”
1 Die Geschwindigkeitsregelung wird
durch Drücken des Deaktivierungs-
schalters abgebrochen.
Einstellungen für den Fahr-
zeug-zu-Fahrzeug-Abstand
(Abstandsregelungsmodus)
Abstandsop-
tionen
Fahrzeug-zu-Fahrzeug-
Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
Fortsetzen des Folgefahrens,
wenn das Fahrzeug von der
Systemsteuerung (Abstandsre-
gelungsmodus) angehalten
wurde
Abbrechen und Fortsetzen der
Geschwindigkeitsregelung
