2023 TOYOTA MIRAI Betriebsanleitungen (in German)

215
5
Owners Manual_Europe_M9A563_de

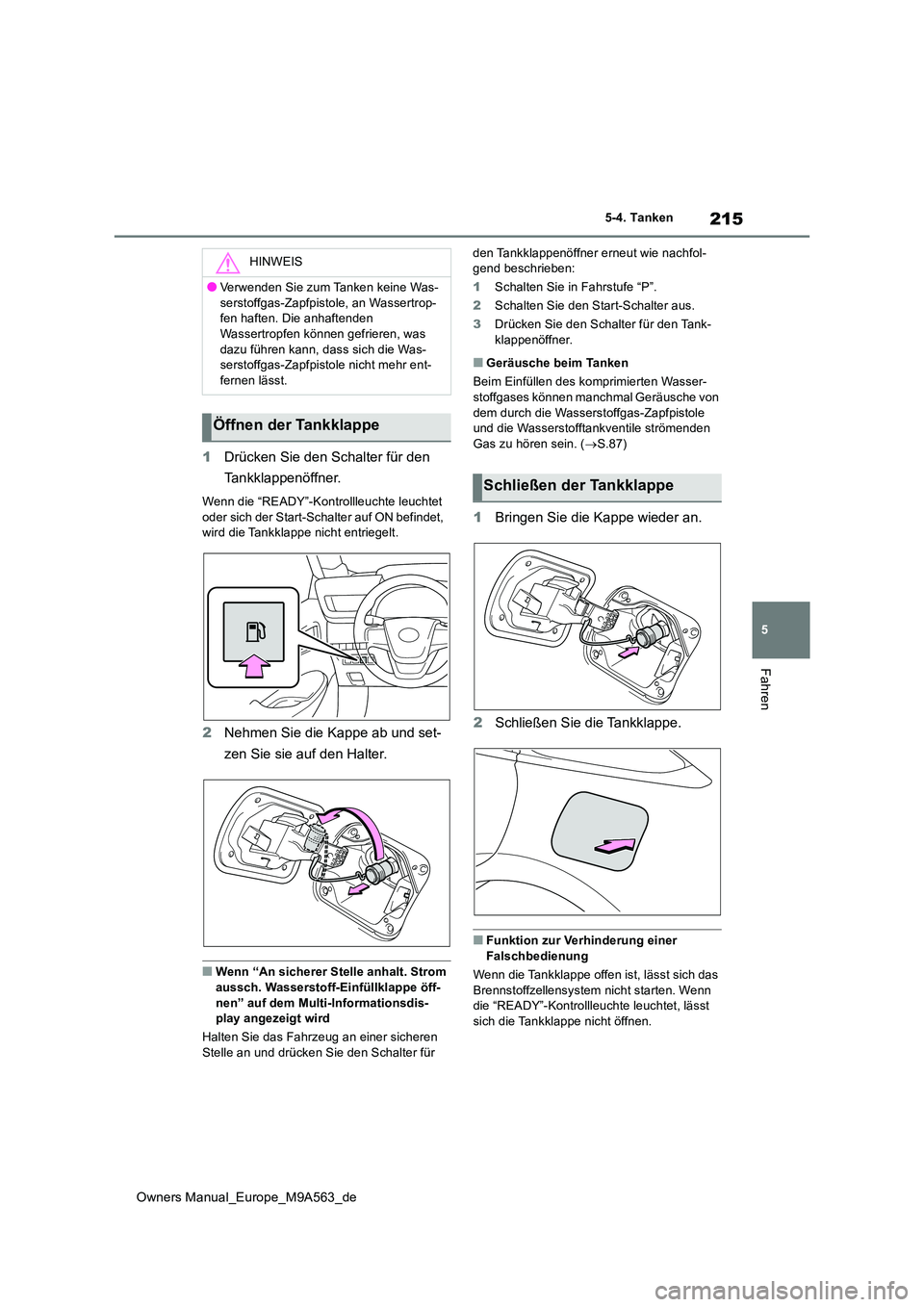

5-4. Tanken
Fahren
1Drücken Sie den Schalter für den
Tankklappenöffner.
Wenn die “READY”-Kontrollleuchte leuchtet
oder sich der Start-Schalter auf ON befindet, wird die Tankklappe nicht entriegelt.
2 Nehmen Sie die Kappe ab und set-
zen Sie sie auf den Halter.
■Wenn “An sicherer Stelle anhalt. Strom aussch. Wasserstoff-Einfüllklappe öff-
nen” auf dem Multi-Informationsdis- play angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an und drücken Sie den Schalter für
den Tankklappenöffner erneut wie nachfol- gend beschrieben:
1 Schalten Sie in Fahrstufe “P”.
2 Schalten Sie den Start-Schalter aus.
3 Drücken Sie den Schalter für den Tank- klappenöffner.
■Geräusche beim Tanken
Beim Einfüllen des komprimierten Wasser-
stoffgases können m anchmal Geräusche von dem durch die Wasserstoffgas-Zapfpistole und die Wasserstofftankventile strömenden
Gas zu hören sein. ( S.87)
1Bringen Sie die Kappe wieder an.
2 Schließen Sie die Tankklappe.
■Funktion zur Verhinderung einer Falschbedienung
Wenn die Tankklappe offen ist, lässt sich das
Brennstoffzellensystem nicht starten. Wenn die “READY”-Kontrollleuchte leuchtet, lässt sich die Tankklappe nicht öffnen.
HINWEIS
●Verwenden Sie zum Tanken keine Was-
serstoffgas-Zapfpistole, an Wassertrop- fen haften. Die anhaftenden Wassertropfen können gefrieren, was
dazu führen kann, dass sich die Was- serstoffgas-Zapfpistole nicht mehr ent-fernen lässt.
Öffnen der Tankklappe
Schließen der Tankklappe

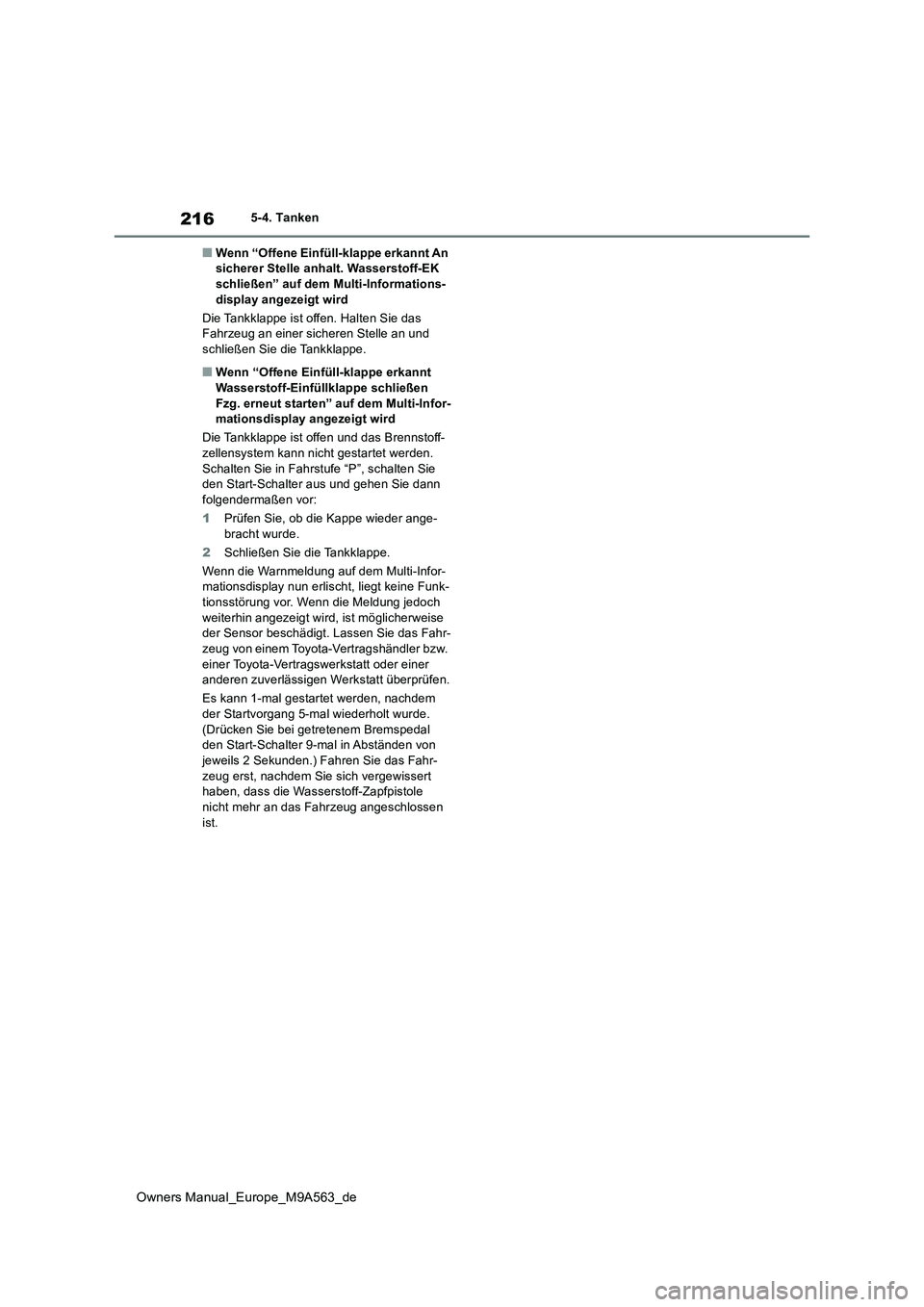

216
Owners Manual_Europe_M9A563_de
5-4. Tanken
■Wenn “Offene Einfüll-klappe erkannt An sicherer Stelle anhalt. Wasserstoff-EK schließen” auf dem Multi-Informations-
display angezeigt wird
Die Tankklappe ist offen. Halten Sie das Fahrzeug an einer sicheren Stelle an und schließen Sie die Tankklappe.
■Wenn “Offene Einfüll-klappe erkannt
Wasserstoff-Einfüllklappe schließen Fzg. erneut starten” auf dem Multi-Infor-mationsdisplay angezeigt wird
Die Tankklappe ist offen und das Brennstoff-
zellensystem kann nicht gestartet werden. Schalten Sie in Fahrstufe “P”, schalten Sie den Start-Schalter aus und gehen Sie dann
folgendermaßen vor:
1 Prüfen Sie, ob die Kappe wieder ange- bracht wurde.
2 Schließen Sie die Tankklappe.
Wenn die Warnmeldung auf dem Multi-Infor- mationsdisplay nun erlischt, liegt keine Funk-
tionsstörung vor. Wenn die Meldung jedoch weiterhin angezeigt wird, ist möglicherweise der Sensor beschädigt. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Es kann 1-mal gestartet werden, nachdem
der Startvorgang 5-mal wiederholt wurde. (Drücken Sie bei getretenem Bremspedal den Start-Schalter 9-mal in Abständen von
jeweils 2 Sekunden.) Fahren Sie das Fahr- zeug erst, nachdem Sie sich vergewissert haben, dass die Wasserstoff-Zapfpistole
nicht mehr an das Fahrzeug angeschlossen ist.

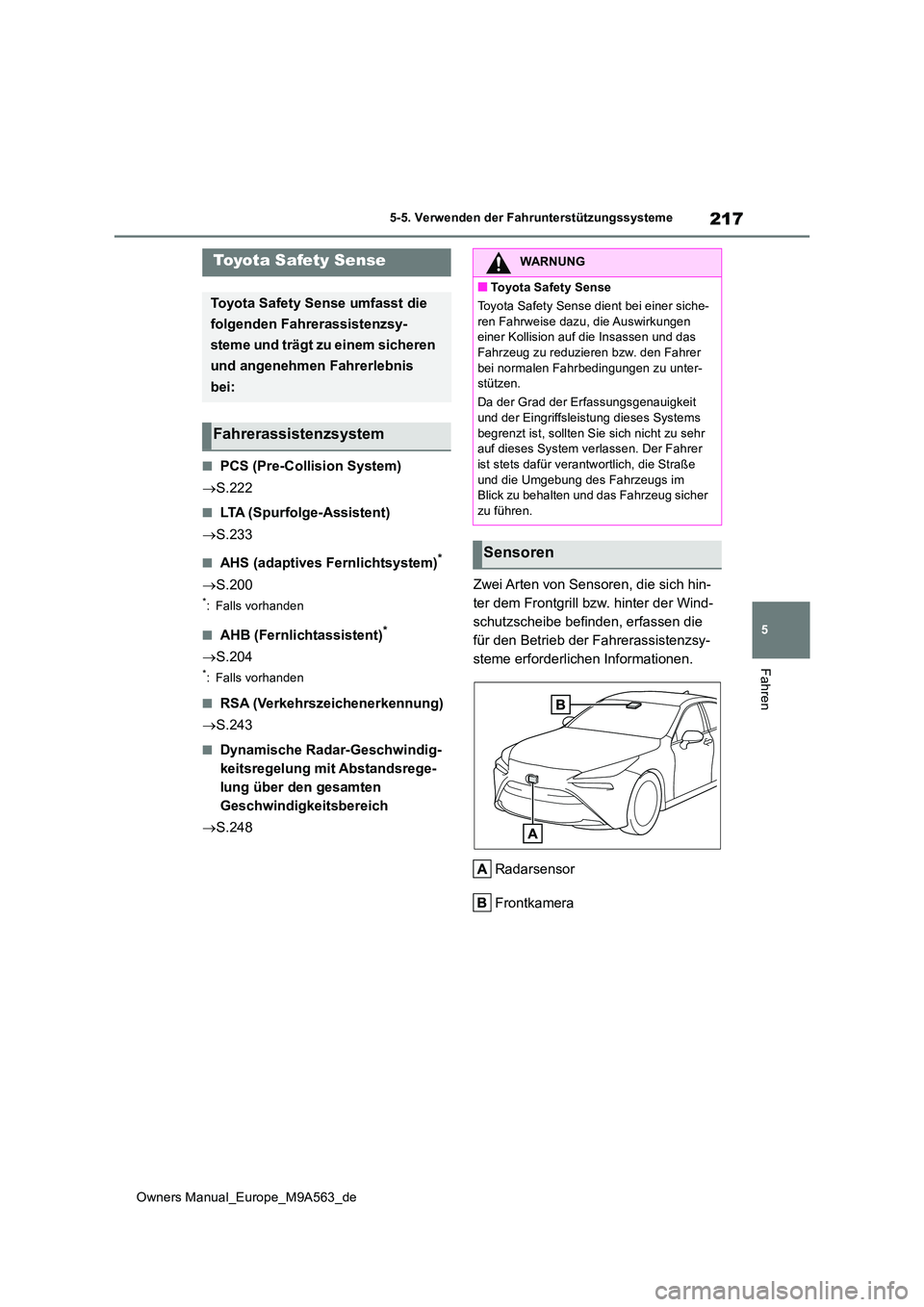

217
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
5-5.Verwende n d er Fah runterstü tzungss ysteme
■PCS (Pre-Collision System)
 S.222
■LTA (Spurfolge-Assistent)
 S.233
■AHS (adaptives Fernlichtsystem)*
S.200
*: Falls vorhanden
■AHB (Fernlichtassistent)*
S.204
*: Falls vorhanden
■RSA (Verkehrszeichenerkennung)
 S.243
■Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich
 S.248
Zwei Arten von Sensoren, die sich hin-
ter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die
für den Betrieb der Fahrerassistenzsy-
steme erforderlichen Informationen.
Radarsensor
Frontkamera
Toyota Safety Sense
Toyota Safety Sense umfasst die
folgenden Fahrerassistenzsy-
steme und trägt zu einem sicheren
und angenehmen Fahrerlebnis
bei:
Fahrerassistenzsystem
WARNUNG
■Toyota Safety Sense
Toyota Safety Sense dient bei einer siche-
ren Fahrweise dazu, die Auswirkungen einer Kollision auf die Insassen und das Fahrzeug zu reduzieren bzw. den Fahrer
bei normalen Fahrbedingungen zu unter- stützen.
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems
begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer ist stets dafür verantwortlich, die Straße
und die Umgebung des Fahrzeugs im Blick zu behalten und das Fahrzeug sicher zu führen.
Sensoren

218
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
■So vermeiden Sie eine Fehlfunktion
des Radarsensors
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls funktioni ert der Radarsensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
●Halten Sie den Radarsensor und die Radarsensorabdeckung stets sauber.
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite der
Radarsensorabdeckung verschmutzt oder
mit Wassertropfen, Schnee usw. bedeckt
ist, reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und der Radar sensorabdeckung
ein weiches Tuch, um Beschädigungen zu
vermeiden.
●Bringen Sie keine Zubehörteile, Aufkle- ber (auch keine durchsichtigen Aufkle-ber) oder anderen Gegenstände an
Radarsensor, Ra darsensorabdeckung oder dem umgebenden Bereich an.
●Setzen Sie den Radarsensor und den angrenzenden Bereich keinen starken
Stößen aus. Wurde der Radarsensor , der Frontgrill oder der Frontstoßfänger einem starken
Stoß ausgesetzt, lassen Sie das Fahr- zeug von einem Toyota-Vertragshänd-ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk- statt überprüfen.
●Zerlegen Sie den Radarsensor nicht.
●Verändern oder lackieren Sie den Radarsensor bzw. die Radarsensorab-deckung nicht.
●In den folgenden Fällen muss der Radarsensor neu kalibriert werden. Set-zen Sie sich für weitere Einzelheiten mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
• Wenn der Radarsensor oder der Front- grill entfernt und wieder angebracht
oder ausgetauscht wird
• Wenn der Frontstoßfänger ausge- tauscht wird
■So vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls funktioniert die Frontkamera
möglicherweise nicht ordnungsgemäß, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
●Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-scheibe befindet, reinigen Sie die Wind-
schutzscheibe.

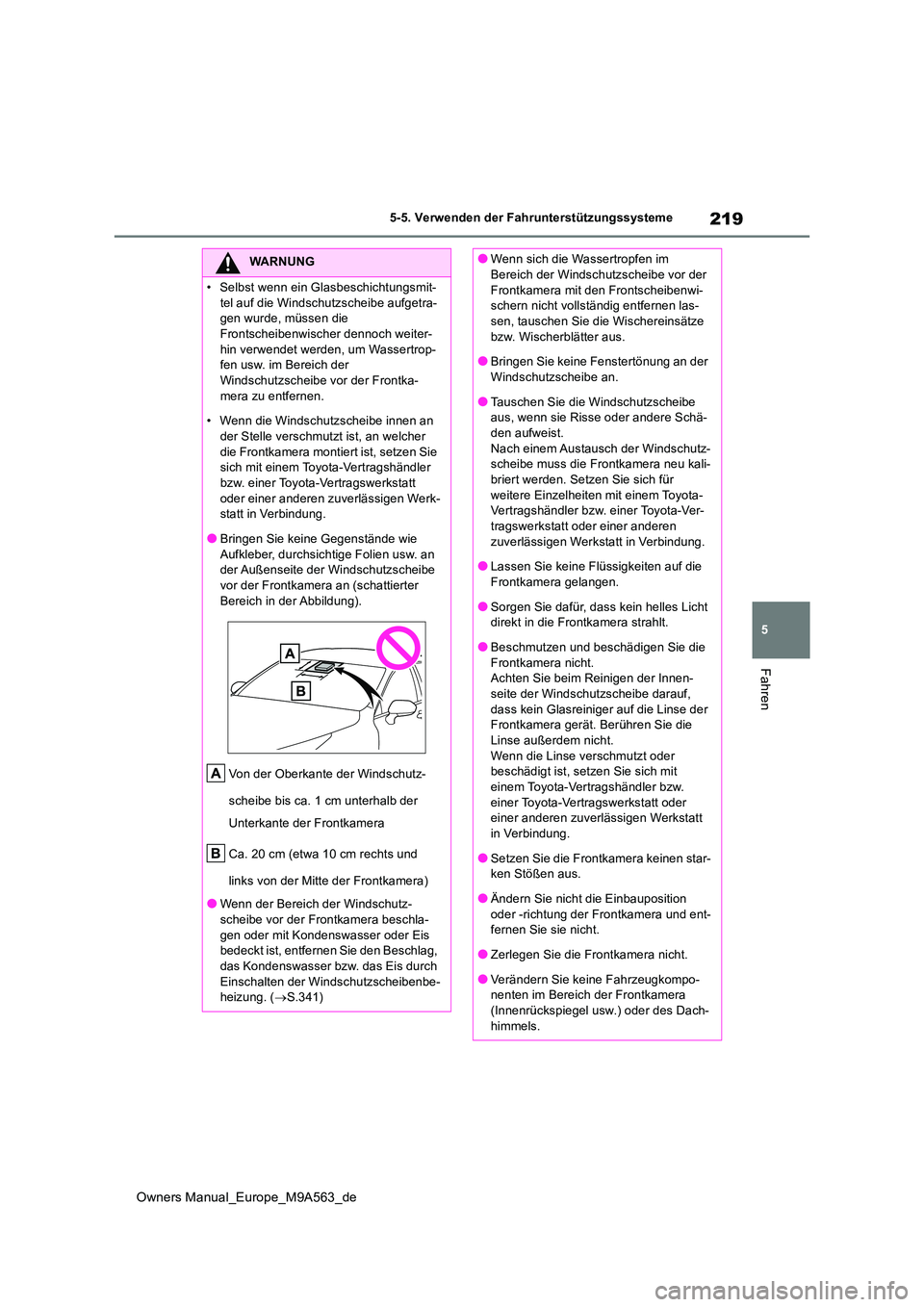

219
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG

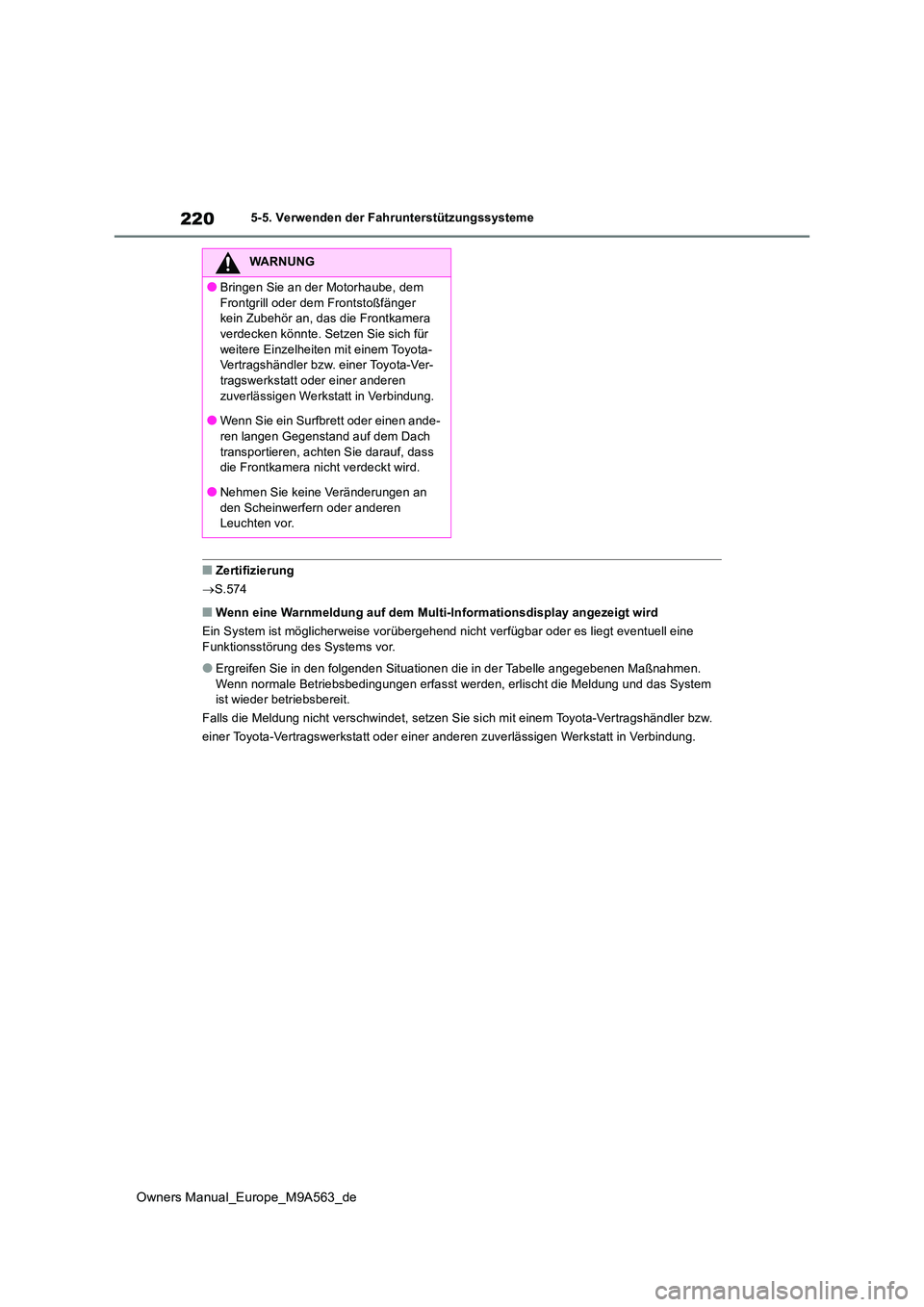

220
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
■Zertifizierung
 S.574
■Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell eine
Funktionsstörung des Systems vor.
●Ergreifen Sie in den folgenden Situationen die in der Tabelle a ngegebenen Maßnahmen.
Wenn normale Betriebsbedingungen erfasst werden, erlischt die M eldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstat t oder einer anderen zuverlässigen Werkstatt in Verbindung.
WARNUNG
●Bringen Sie an der Motorhaube, dem
Frontgrill oder dem Frontstoßfänger kein Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für
weitere Einzelheiten mit einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
●Wenn Sie ein Surfbrett oder einen ande- ren langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass die Frontkamera nicht verdeckt wird.
●Nehmen Sie keine Veränderungen an
den Scheinwerfern oder anderen Leuchten vor.

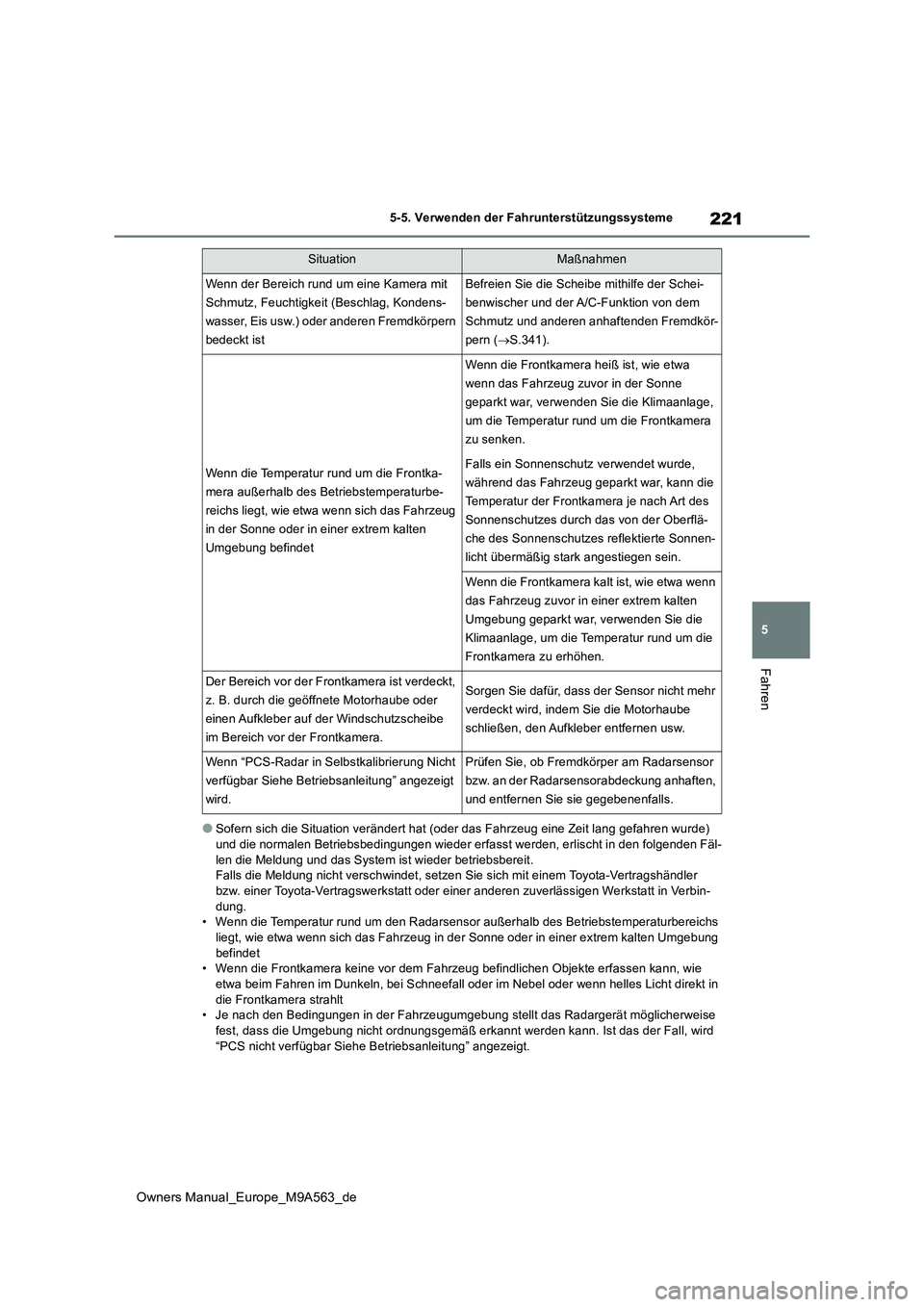

221
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
●Sofern sich die Situation verändert hat (oder das Fahrzeug eine Zeit lang gefahren wurde)
und die normalen Betriebsbedingungen wieder erfasst werden, erl ischt in den folgenden Fäl- len die Meldung und das System ist wieder betriebsbereit.Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk statt oder einer anderen zuverlässigen Werkstatt in Verbin- dung.• Wenn die Temperatur rund um den R adarsensor außerhalb des Betriebstemperaturbereichs
liegt, wie etwa wenn sich das Fahrzeug in der Sonne oder in ein er extrem kalten Umgebung befindet• Wenn die Frontkamera keine vor dem Fahrzeug befindlichen Objek te erfassen kann, wie
etwa beim Fahren im Dunkeln, bei Schneefall oder im Nebel oder wenn helles Licht direkt in die Frontkamera strahlt• Je nach den Bedingungen in der Fahrzeugumgebung stellt das Rad argerät möglicherweise
fest, dass die Umgebung nicht ordnungsgemäß erkannt werden kann . Ist das der Fall, wird “PCS nicht verfügbar Siehe Betriebsanleitung” angezeigt.
SituationMaßnahmen
Wenn der Bereich rund um eine Kamera mit
Schmutz, Feuchtigkeit (Beschlag, Kondens-
wasser, Eis usw.) oder anderen Fremdkörpern
bedeckt ist
Befreien Sie die Scheibe mithilfe der Schei-
benwischer und der A/C-Funktion von dem
Schmutz und anderen anhaftenden Fremdkör-
pern ( S.341).
Wenn die Temperatur rund um die Frontka-
mera außerhalb des Betriebstemperaturbe-
reichs liegt, wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem kalten
Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann die
Temperatur der Frontkamera je nach Art des
Sonnenschutzes durch das von der Oberflä-
che des Sonnenschutzes reflektierte Sonnen-
licht übermäßig stark angestiegen sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera ist verdeckt,
z. B. durch die geöffnete Motorhaube oder
einen Aufkleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.
Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.
Wenn “PCS-Radar in Selbstkalibrierung Nicht
verfügbar Siehe Betriebsanleitung” angezeigt
wird.
Prüfen Sie, ob Fremdkörper am Radarsensor
bzw. an der Radarsensorabdeckung anhaften,
und entfernen Sie sie gegebenenfalls.

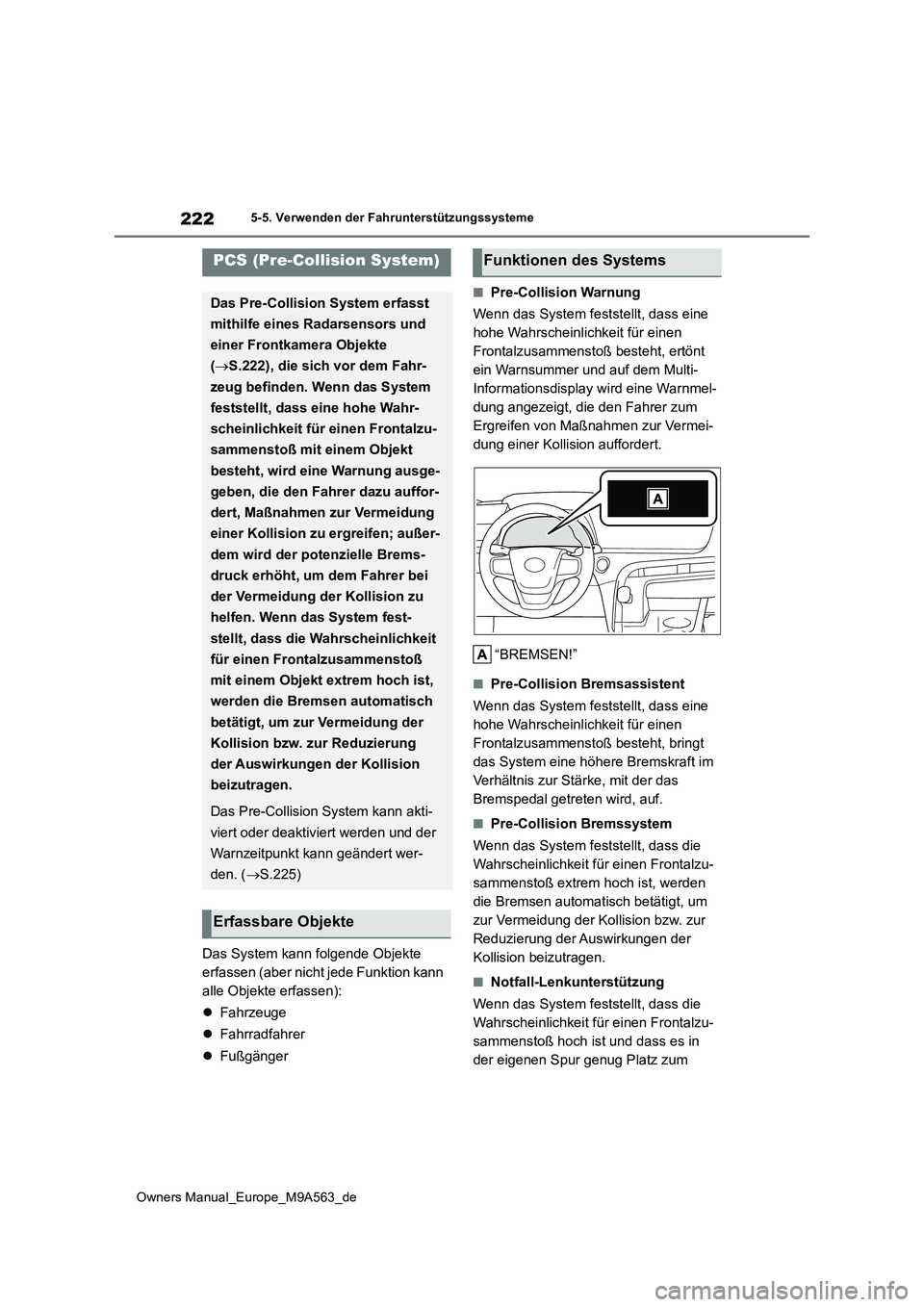

222
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Das System kann folgende Objekte
erfassen (aber nicht jede Funktion kann
alle Objekte erfassen):
 Fahrzeuge
 Fahrradfahrer
 Fußgänger
■Pre-Collision Warnung
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, ertönt
ein Warnsummer und auf dem Multi-
Informationsdisplay wird eine Warnmel-
dung angezeigt, die den Fahrer zum
Ergreifen von Maßnahmen zur Vermei-
dung einer Kollision auffordert.
“BREMSEN!”
■Pre-Collision Bremsassistent
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt
das System eine höhere Bremskraft im
Verhältnis zur Stärke, mit der das
Bremspedal getreten wird, auf.
■Pre-Collision Bremssystem
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß extrem hoch ist, werden
die Bremsen automatisch betätigt, um
zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der
Kollision beizutragen.
■Notfall-Lenkunterstützung
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß hoch ist und dass es in
der eigenen Spur genug Platz zum
PCS (Pre-Collision System)
Das Pre-Collision System erfasst
mithilfe eines Radarsensors und
einer Frontkamera Objekte
( S.222), die sich vor dem Fahr-
zeug befinden. Wenn das System
feststellt, dass eine hohe Wahr-
scheinlichkeit für einen Frontalzu-
sammenstoß mit einem Objekt
besteht, wird eine Warnung ausge-
geben, die den Fahrer dazu auffor-
dert, Maßnahmen zur Vermeidung
einer Kollision zu ergreifen; außer-
dem wird der potenzielle Brems-
druck erhöht, um dem Fahrer bei
der Vermeidung der Kollision zu
helfen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit
für einen Frontalzusammenstoß
mit einem Objekt extrem hoch ist,
werden die Bremsen automatisch
betätigt, um zur Vermeidung der
Kollision bzw. zur Reduzierung
der Auswirkungen der Kollision
beizutragen.
Das Pre-Collision System kann akti-
viert oder deaktiviert werden und der
Warnzeitpunkt kann geändert wer-
den. ( S.225)
Erfassbare Objekte
Funktionen des Systems
