2023 TOYOTA MIRAI Betriebsanleitungen (in German)

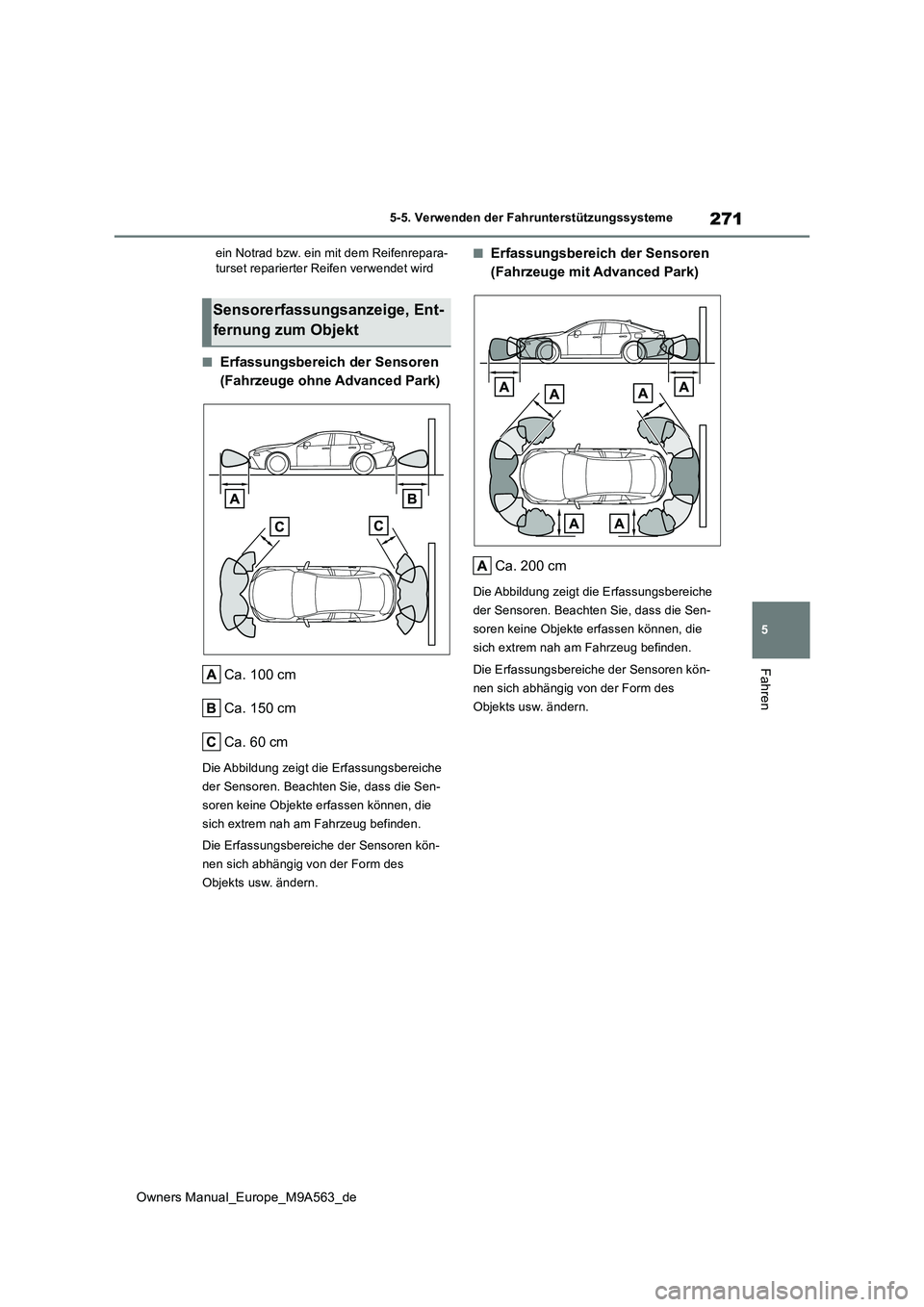

271
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
ein Notrad bzw. ein mit dem Reifenrepara- turset reparierter Reifen verwendet wird
■Erfassungsbereich der Sensoren
(Fahrzeuge ohne Advanced Park)
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Die Abbildung zeigt die Erfassungsbereiche
der Sensoren. Beachten Sie, dass die Sen-
soren keine Objekte erfassen können, die
sich extrem nah am Fahrzeug befinden.
Die Erfassungsbereiche der Sensoren kön-
nen sich abhängig von der Form des
Objekts usw. ändern.
■Erfassungsbereich der Sensoren
(Fahrzeuge mit Advanced Park)
Ca. 200 cm
Die Abbildung zeigt die Erfassungsbereiche
der Sensoren. Beachten Sie, dass die Sen-
soren keine Objekte erfassen können, die
sich extrem nah am Fahrzeug befinden.
Die Erfassungsbereiche der Sensoren kön-
nen sich abhängig von der Form des
Objekts usw. ändern.
Sensorerfassungsanzeige, Ent-
fernung zum Objekt

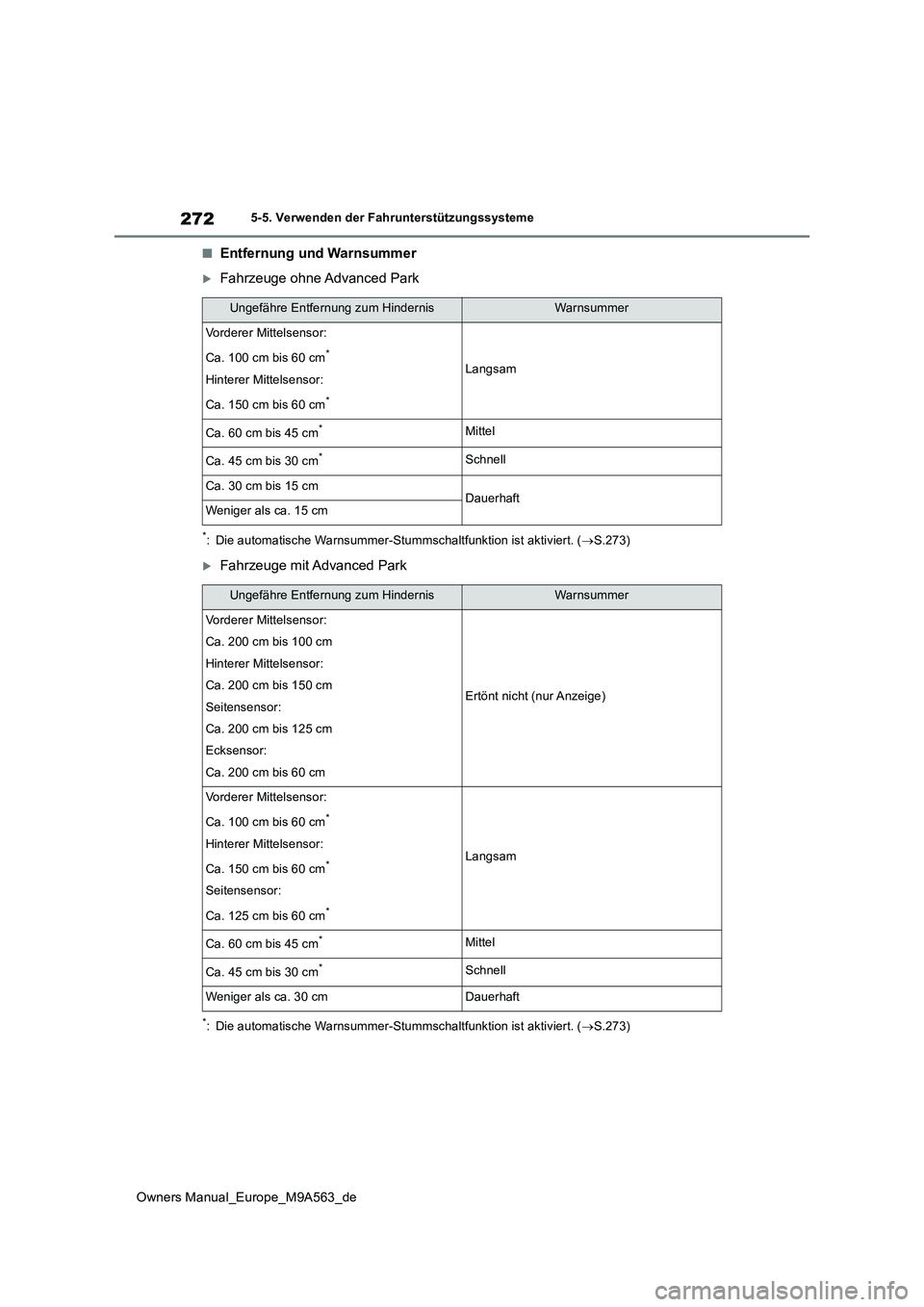

272
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
■Entfernung und Warnsummer
Fahrzeuge ohne Advanced Park
*: Die automatische Warnsummer-Stummschaltfunktion ist aktiviert. (S.273)
Fahrzeuge mit Advanced Park
*: Die automatische Warnsummer-Stummschaltfunktion ist aktiviert. (S.273)
Ungefähre Entfernung zum HindernisWarnsummer
Vorderer Mittelsensor:
Ca. 100 cm bis 60 cm*
Hinterer Mittelsensor:
Ca. 150 cm bis 60 cm*
Langsam
Ca. 60 cm bis 45 cm*Mittel
Ca. 45 cm bis 30 cm*Schnell
Ca. 30 cm bis 15 cmDauerhaftWeniger als ca. 15 cm
Ungefähre Entfernung zum HindernisWarnsummer
Vorderer Mittelsensor:
Ca. 200 cm bis 100 cm
Hinterer Mittelsensor:
Ca. 200 cm bis 150 cm
Seitensensor:
Ca. 200 cm bis 125 cm
Ecksensor:
Ca. 200 cm bis 60 cm
Ertönt nicht (nur Anzeige)
Vorderer Mittelsensor:
Ca. 100 cm bis 60 cm*
Hinterer Mittelsensor:
Ca. 150 cm bis 60 cm*
Seitensensor:
Ca. 125 cm bis 60 cm*
Langsam
Ca. 60 cm bis 45 cm*Mittel
Ca. 45 cm bis 30 cm*Schnell
Weniger als ca. 30 cmDauerhaft

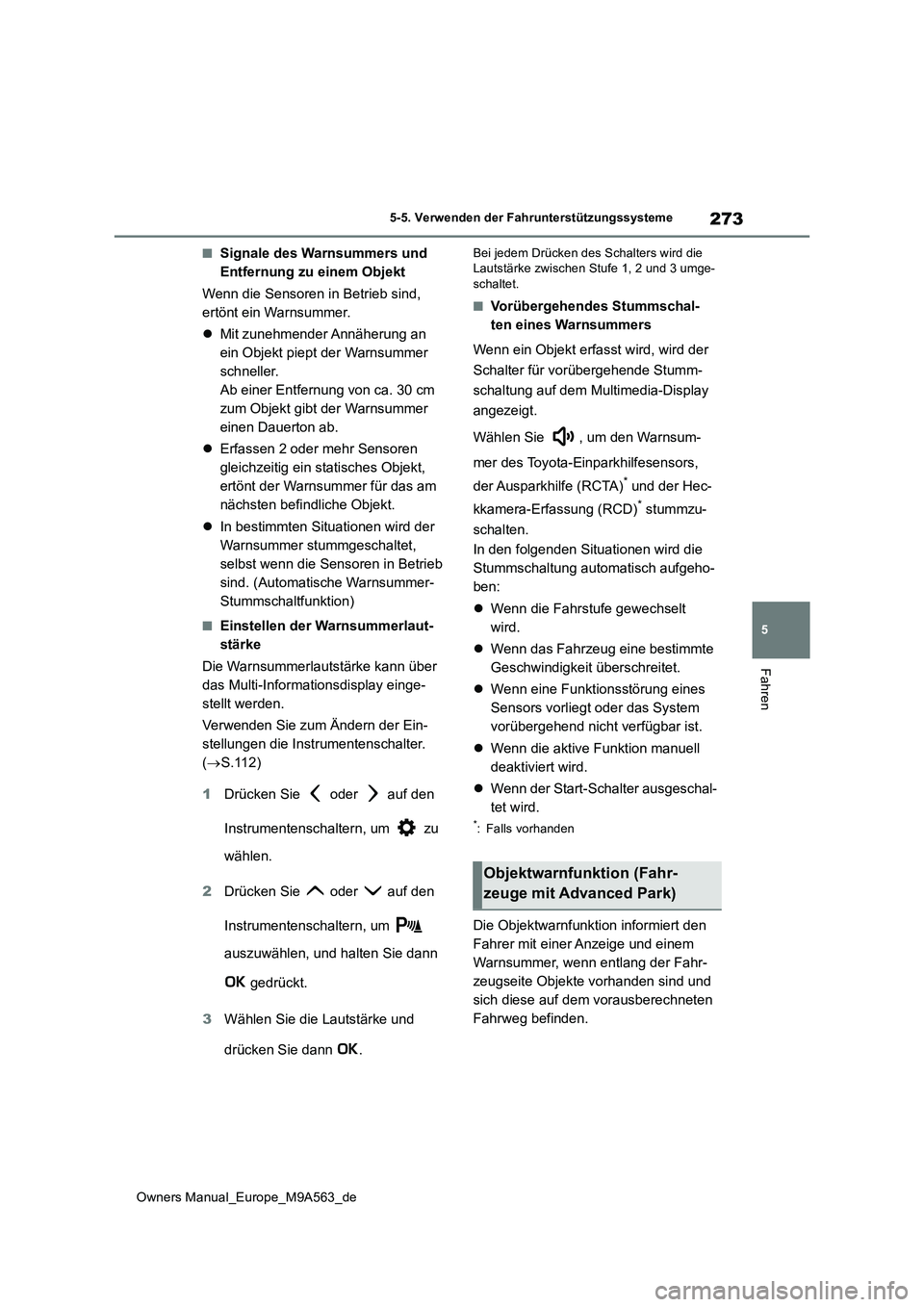

273
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Signale des Warnsummers und
Entfernung zu einem Objekt
Wenn die Sensoren in Betrieb sind,
ertönt ein Warnsummer.
 Mit zunehmender Annäherung an
ein Objekt piept der Warnsummer
schneller.
Ab einer Entfernung von ca. 30 cm
zum Objekt gibt der Warnsummer
einen Dauerton ab.
 Erfassen 2 oder mehr Sensoren
gleichzeitig ein statisches Objekt,
ertönt der Warnsummer für das am
nächsten befindliche Objekt.
 In bestimmten Situationen wird der
Warnsummer stummgeschaltet,
selbst wenn die Sensoren in Betrieb
sind. (Automatische Warnsummer-
Stummschaltfunktion)
■Einstellen der Warnsummerlaut-
stärke
Die Warnsummerlautstärke kann über
das Multi-Informationsdisplay einge-
stellt werden.
Verwenden Sie zum Ändern der Ein-
stellungen die Instrumentenschalter.
( S.112)
1 Drücken Sie oder auf den
Instrumentenschaltern, um zu
wählen.
2 Drücken Sie oder auf den
Instrumentenschaltern, um
auszuwählen, und halten Sie dann
gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie dann .
Bei jedem Drücken des Schalters wird die Lautstärke zwischen Stufe 1, 2 und 3 umge-schaltet.
■Vorübergehendes Stummschal-
ten eines Warnsummers
Wenn ein Objekt erfasst wird, wird der
Schalter für vorübergehende Stumm-
schaltung auf dem Multimedia-Display
angezeigt.
Wählen Sie , um den Warnsum-
mer des Toyota-Einparkhilfesensors,
der Ausparkhilfe (RCTA)* und der Hec-
kkamera-Erfassung (RCD)* stummzu-
schalten.
In den folgenden Situationen wird die
Stummschaltung automatisch aufgeho-
ben:
 Wenn die Fahrstufe gewechselt
wird.
 Wenn das Fahrzeug eine bestimmte
Geschwindigkeit überschreitet.
 Wenn eine Funktionsstörung eines
Sensors vorliegt oder das System
vorübergehend nicht verfügbar ist.
 Wenn die aktive Funktion manuell
deaktiviert wird.
 Wenn der Start-Schalter ausgeschal-
tet wird.
*: Falls vorhanden
Die Objektwarnfunktion informiert den
Fahrer mit einer Anzeige und einem
Warnsummer, wenn entlang der Fahr-
zeugseite Objekte vorhanden sind und
sich diese auf dem vorausberechneten
Fahrweg befinden.
Objektwarnfunktion (Fahr-
zeuge mit Advanced Park)

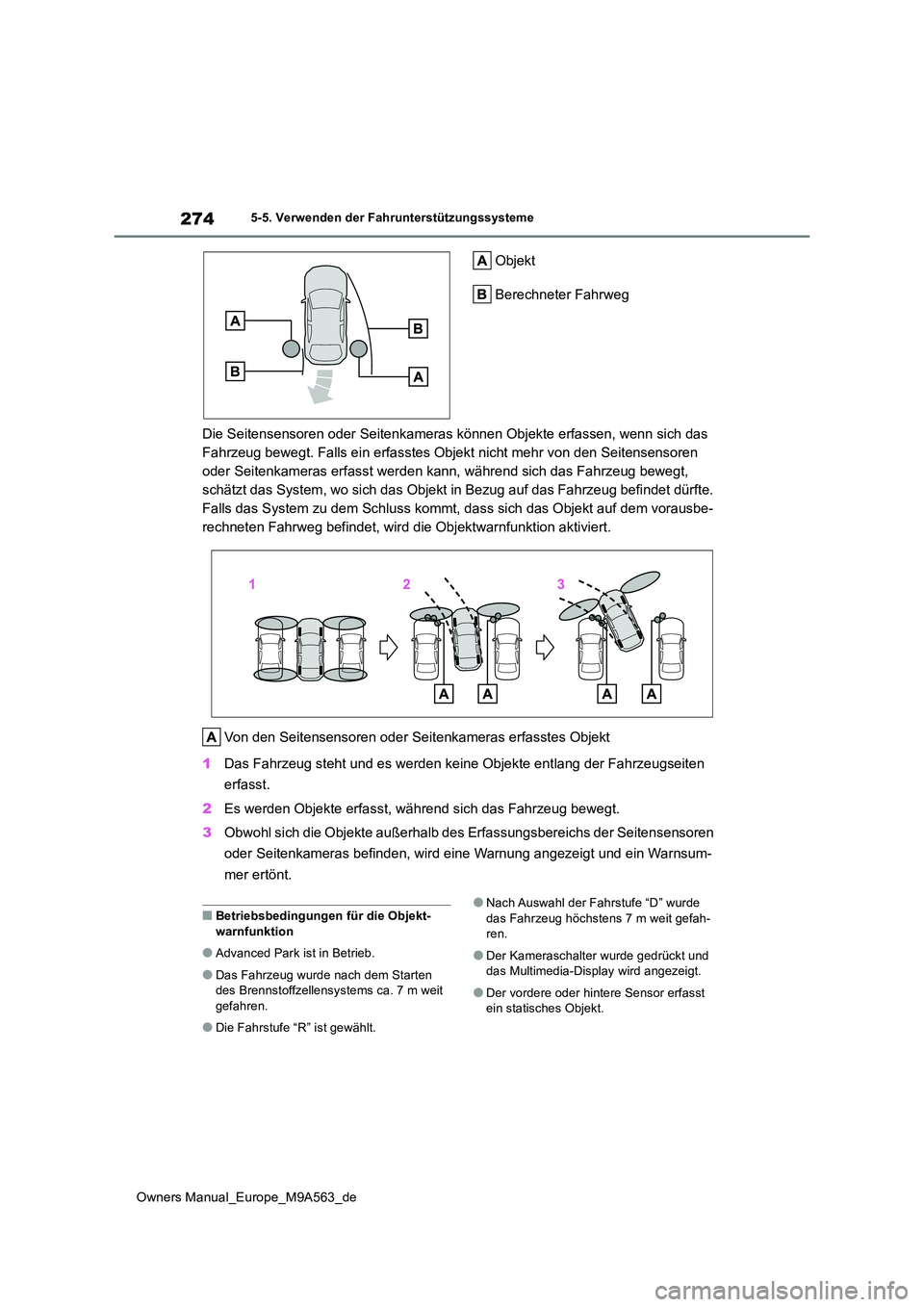

274
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Objekt
Berechneter Fahrweg
Die Seitensensoren oder Seitenkameras können Objekte erfassen, wenn sich das
Fahrzeug bewegt. Falls ein erfasstes Objekt nicht mehr von den Seitensensoren
oder Seitenkameras erfasst werden kann, während sich das Fahrze ug bewegt,
schätzt das System, wo sich das Objekt in Bezug auf das Fahrzeu g befindet dürfte.
Falls das System zu dem Schluss kommt, dass sich das Objekt auf dem vorausbe-
rechneten Fahrweg befindet, wird die Objektwarnfunktion aktivie rt.
Von den Seitensensoren oder Seitenkameras erfasstes Objekt
1 Das Fahrzeug steht und es werden keine Objekte entlang der Fahrzeugseiten
erfasst.
2 Es werden Objekte erfasst, während sich das Fahrzeug bewegt.
3 Obwohl sich die Objekte außerhalb des Erfassungsbereichs der Seitensensoren
oder Seitenkameras befinden, wird eine Warnung angezeigt und ei n Warnsum-
mer ertönt.
■Betriebsbedingungen für die Objekt-
warnfunktion
●Advanced Park ist in Betrieb.
●Das Fahrzeug wurde nach dem Starten des Brennstoffzellensystems ca. 7 m weit
gefahren.
●Die Fahrstufe “R” ist gewählt.
●Nach Auswahl der Fahrstufe “D” wurde das Fahrzeug höchstens 7 m weit gefah-ren.
●Der Kameraschalter wurde gedrückt und das Multimedia-Displ ay wird angezeigt.
●Der vordere oder hintere Sensor erfasst ein statisches Objekt.

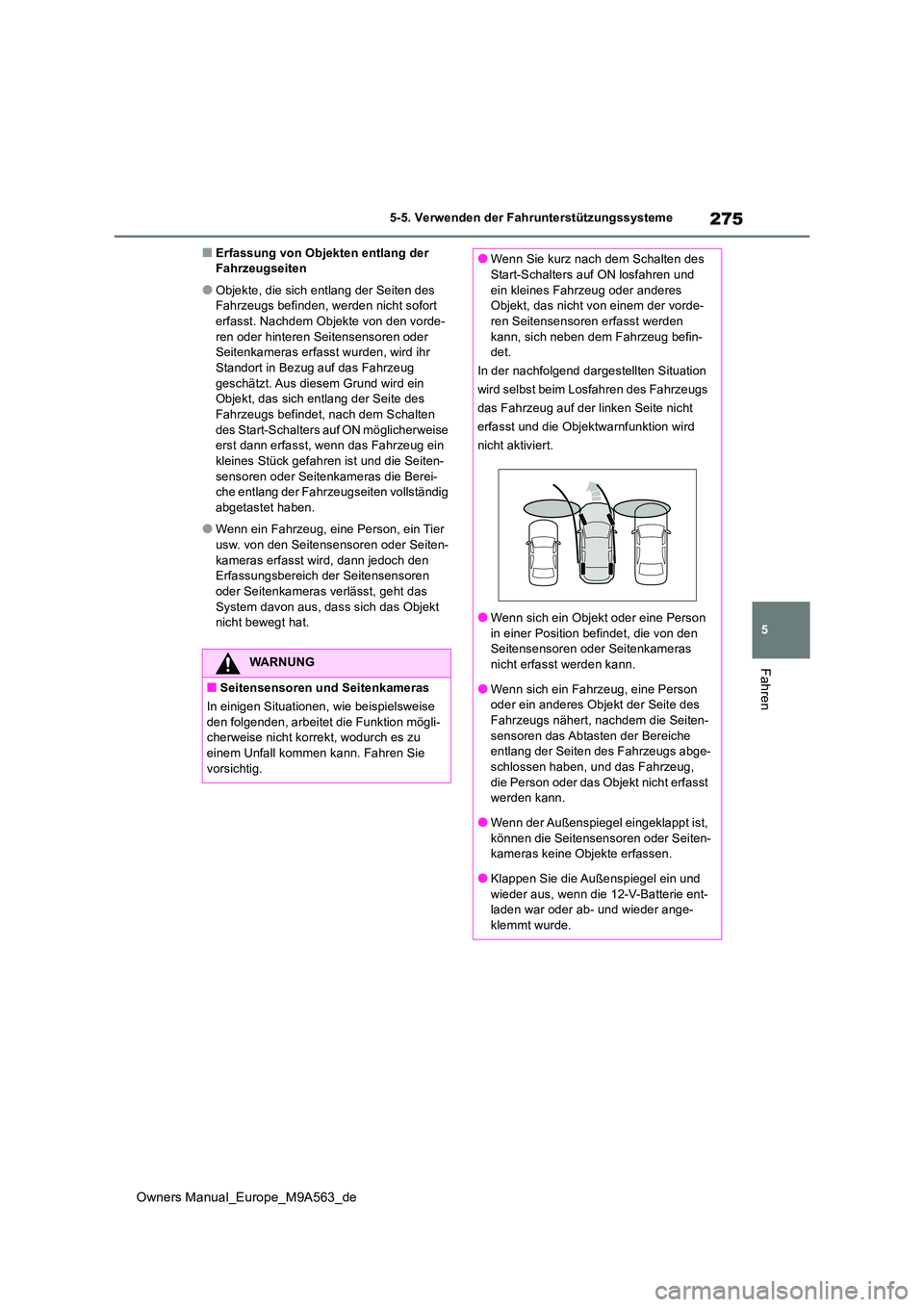

275
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Erfassung von Objekten entlang der Fahrzeugseiten
●Objekte, die sich entlang der Seiten des Fahrzeugs befinden, werden nicht sofort erfasst. Nachdem Objekte von den vorde-
ren oder hinteren Seitensensoren oder Seitenkameras erfasst wurden, wird ihr Standort in Bezug auf das Fahrzeug
geschätzt. Aus diesem Grund wird ein Objekt, das sich entlang der Seite des Fahrzeugs befindet, nach dem Schalten
des Start-Schalters auf ON möglicherweise erst dann erfasst, wenn das Fahrzeug ein kleines Stück gefahren ist und die Seiten-
sensoren oder Seitenk ameras die Berei- che entlang der Fahrzeugseiten vollständig abgetastet haben.
●Wenn ein Fahrzeug, eine Person, ein Tier usw. von den Seitensensoren oder Seiten-
kameras erfasst wird, dann jedoch den Erfassungsbereich der Seitensensoren oder Seitenkameras verlässt, geht das
System davon aus, dass sich das Objekt nicht bewegt hat.
WARNUNG
■Seitensensoren und Seitenkameras
In einigen Situationen, wie beispielsweise
den folgenden, arbeitet die Funktion mögli- cherweise nicht korrekt, wodurch es zu
einem Unfall kommen kann. Fahren Sie vorsichtig.
●Wenn Sie kurz nach dem Schalten des Start-Schalters auf ON losfahren und
ein kleines Fahrzeug oder anderes Objekt, das nicht von einem der vorde-ren Seitensensoren erfasst werden
kann, sich neben dem Fahrzeug befin- det.
In der nachfolgend dargestellten Situation
wird selbst beim Losfahren des Fahrzeugs
das Fahrzeug auf der linken Seite nicht
erfasst und die Objektwarnfunktion wird
nicht aktiviert.
●Wenn sich ein Objekt oder eine Person
in einer Position befindet, die von den Seitensensoren oder S eitenkameras nicht erfasst werden kann.
●Wenn sich ein Fahrzeug, eine Person oder ein anderes Objekt der Seite des Fahrzeugs nähert, nachdem die Seiten-
sensoren das Abtasten der Bereiche entlang der Seiten des Fahrzeugs abge-schlossen haben, und das Fahrzeug,
die Person oder das Objekt nicht erfasst werden kann.
●Wenn der Außenspiegel eingeklappt ist,
können die Seitensensoren oder Seiten- kameras keine Objekte erfassen.
●Klappen Sie die Außenspiegel ein und
wieder aus, wenn die 12-V-Batterie ent- laden war oder ab- und wieder ange-klemmt wurde.

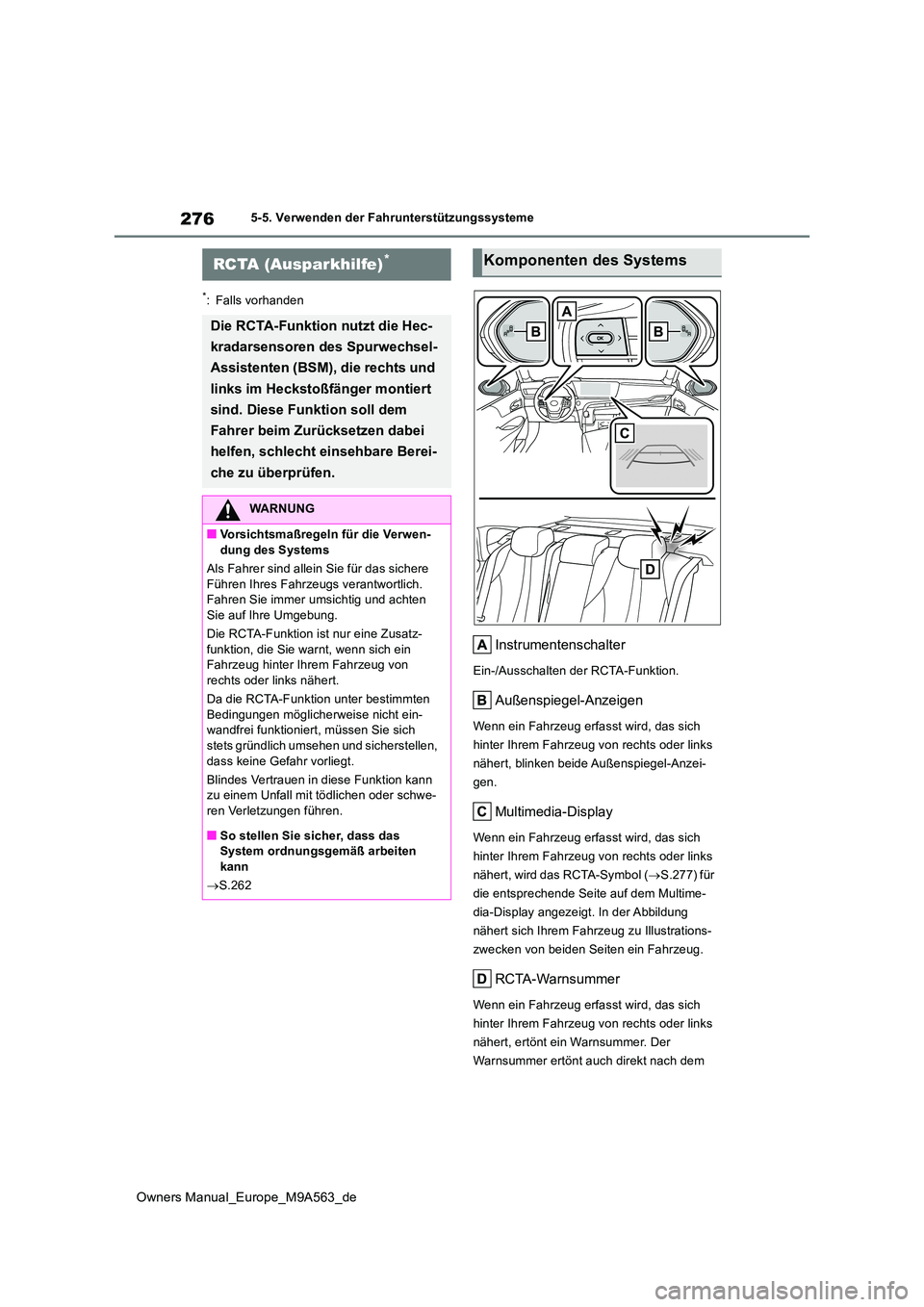

276
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
Instrumentenschalter
Ein-/Ausschalten der RCTA-Funktion.
Außenspiegel-Anzeigen
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegel-Anzei-
gen.
Multimedia-Display
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, wird das RCTA-Symbol ( S.277) für
die entsprechende Seite auf dem Multime-
dia-Display angezeigt. In der Abbildung
nähert sich Ihrem Fahrzeug zu Illustrations-
zwecken von beiden Seiten ein Fahrzeug.
RCTA-Warnsummer
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, ertönt ein Warnsummer. Der
Warnsummer ertönt auch direkt nach dem
RCTA (Ausparkhilfe)*
Die RCTA-Funktion nutzt die Hec-
kradarsensoren des Spurwechsel-
Assistenten (BSM), die rechts und
links im Heckstoßfänger montiert
sind. Diese Funktion soll dem
Fahrer beim Zurücksetzen dabei
helfen, schlecht einsehbare Berei-
che zu überprüfen.
WARNUNG
■Vorsichtsmaßregeln für die Verwen- dung des Systems
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine Zusatz-
funktion, die Sie warnt, wenn sich ein Fahrzeug hinter Ihrem Fahrzeug von rechts oder links nähert.
Da die RCTA-Funktion unter bestimmten
Bedingungen möglicherweise nicht ein- wandfrei funktioniert, müssen Sie sich stets gründlich umsehen und sicherstellen,
dass keine Gefahr vorliegt.
Blindes Vertrauen in diese Funktion kann zu einem Unfall mit tödlichen oder schwe-ren Verletzungen führen.
■So stellen Sie sicher, dass das System ordnungsgemäß arbeiten kann
 S.262
Komponenten des Systems

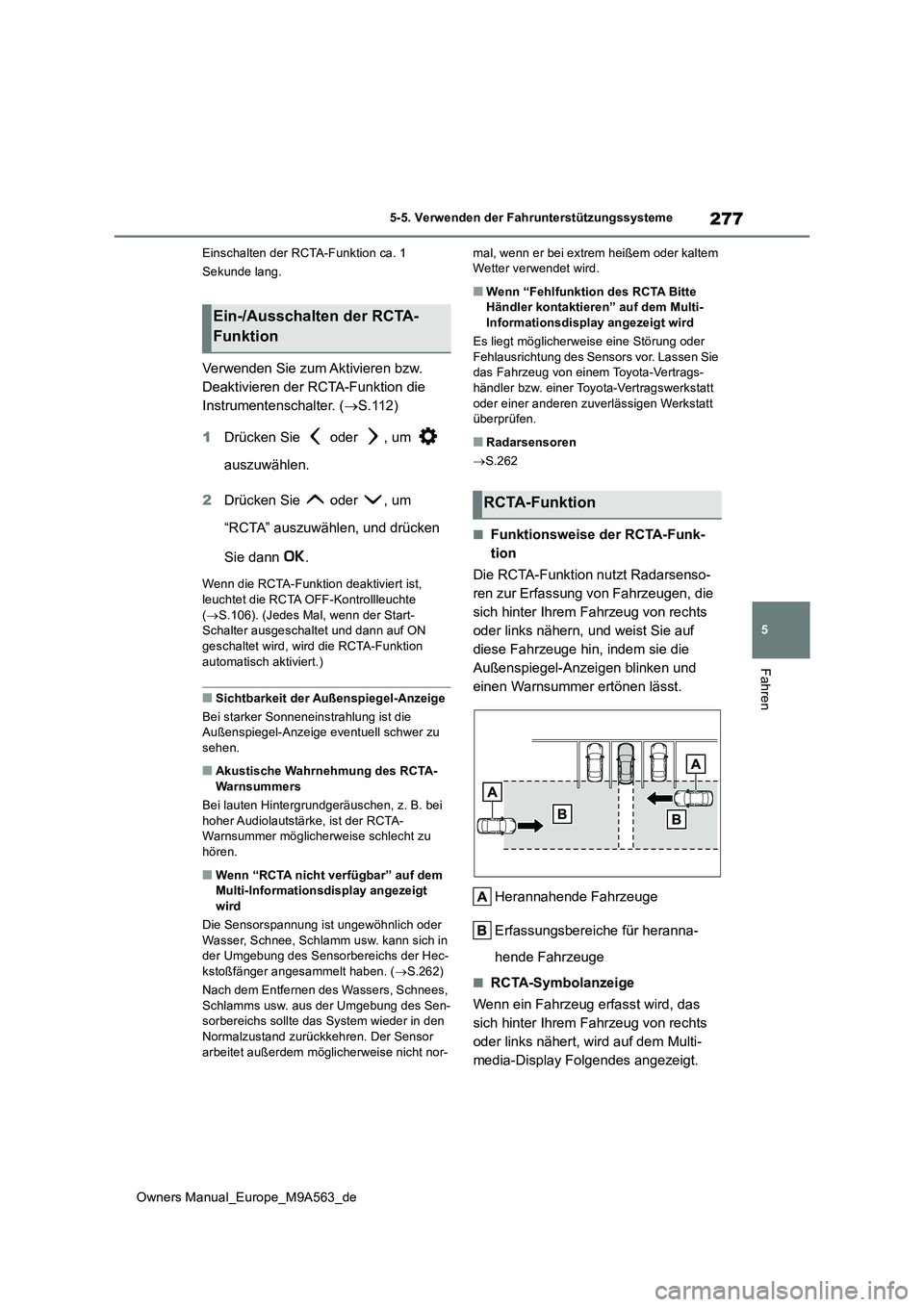

277
5
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Einschalten der RCTA-Funktion ca. 1
Sekunde lang.
Verwenden Sie zum Aktivieren bzw.
Deaktivieren der RCTA-Funktion die
Instrumentenschalter. ( S.112)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
“RCTA” auszuwählen, und drücken
Sie dann .
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte ( S.106). (Jedes Mal, wenn der Start- Schalter ausgeschaltet und dann auf ON
geschaltet wird, wird die RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegel-Anzeige
Bei starker Sonneneinstrahlung ist die Außenspiegel-Anzeige eventuell schwer zu sehen.
■Akustische Wahrnehmung des RCTA-
Warnsummers
Bei lauten Hintergrundgeräuschen, z. B. bei hoher Audiolautstärke, ist der RCTA-Warnsummer möglicherweise schlecht zu
hören.
■Wenn “RCTA nicht verfügbar” auf dem Multi-Informationsdisplay angezeigt wird
Die Sensorspannung ist ungewöhnlich oder
Wasser, Schnee, Schlamm usw. kann sich in der Umgebung des Sensorbereichs der Hec-kstoßfänger angesammelt haben. ( S.262)
Nach dem Entfernen des Wassers, Schnees, Schlamms usw. aus der Umgebung des Sen-sorbereichs sollte das System wieder in den
Normalzustand zurückkehren. Der Sensor arbeitet außerdem möglic herweise nicht nor-
mal, wenn er bei extrem heißem oder kaltem Wetter verwendet wird.
■Wenn “Fehlfunktion des RCTA Bitte Händler kontaktieren” auf dem Multi-
Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Störung oder Fehlausrichtung des Sensors vor. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Radarsensoren
 S.262
■Funktionsweise der RCTA-Funk-
tion
Die RCTA-Funktion nutzt Radarsenso-
ren zur Erfassung von Fahrzeugen, die
sich hinter Ihrem Fahrzeug von rechts
oder links nähern, und weist Sie auf
diese Fahrzeuge hin, indem sie die
Außenspiegel-Anzeigen blinken und
einen Warnsummer ertönen lässt.
Herannahende Fahrzeuge
Erfassungsbereiche für heranna-
hende Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erfasst wird, das
sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Multi-
media-Display Folgendes angezeigt.
Ein-/Ausschalten der RCTA-
Funktion
RCTA-Funktion

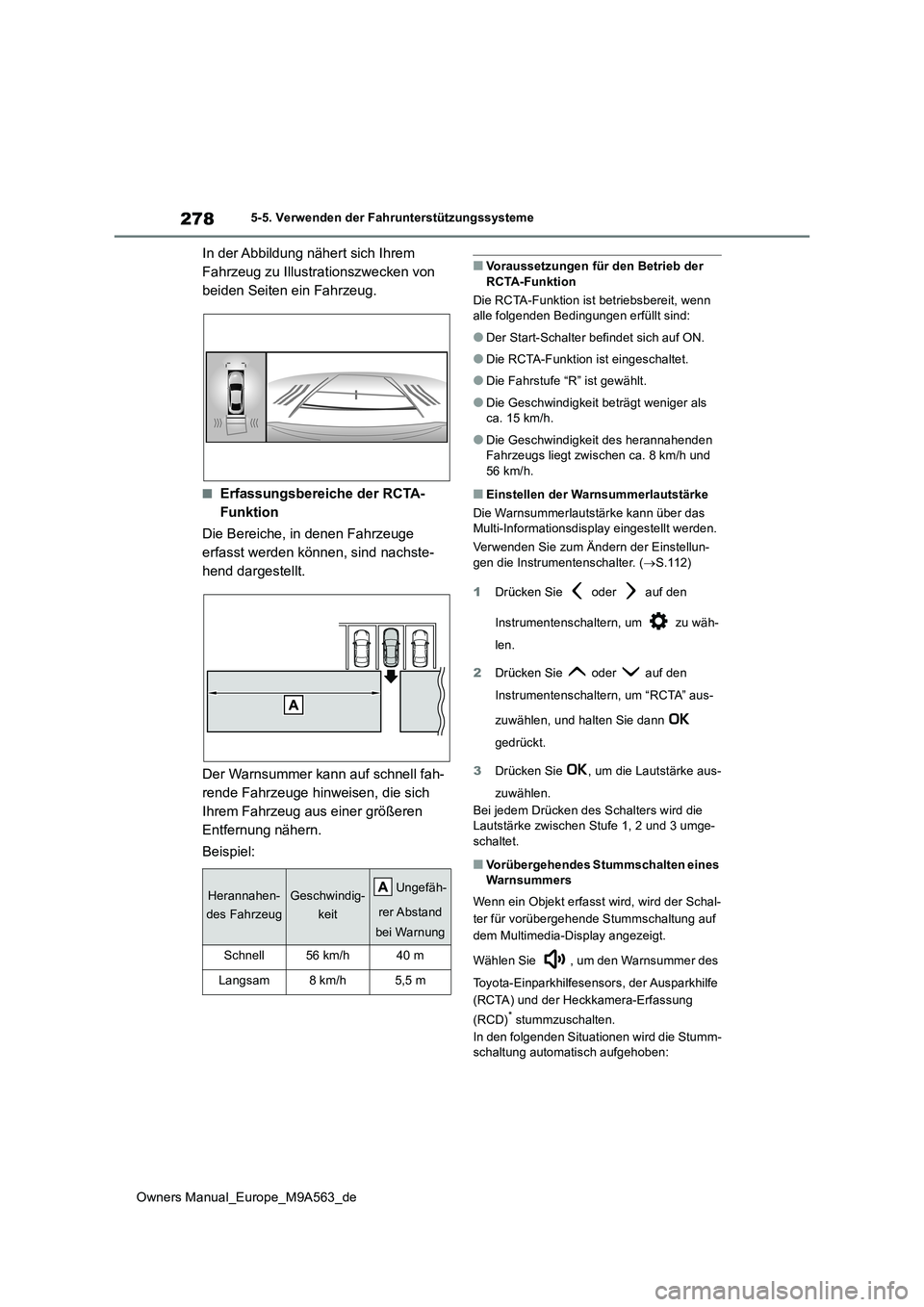

278
Owners Manual_Europe_M9A563_de
5-5. Verwenden der Fahrunterstützungssysteme
In der Abbildung nähert sich Ihrem
Fahrzeug zu Illustrationszwecken von
beiden Seiten ein Fahrzeug.
■Erfassungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erfasst werden können, sind nachste-
hend dargestellt.
Der Warnsummer kann auf schnell fah-
rende Fahrzeuge hinweisen, die sich
Ihrem Fahrzeug aus einer größeren
Entfernung nähern.
Beispiel:
■Voraussetzungen für den Betrieb der RCTA-Funktion
Die RCTA-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Der Start-Schalter befindet sich auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Die Fahrstufe “R” ist gewählt.
●Die Geschwindigkeit beträgt weniger als ca. 15 km/h.
●Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
56 km/h.
■Einstellen der Warnsummerlautstärke
Die Warnsummerlautstärke kann über das Multi-Informationsdisplay eingestellt werden.
Verwenden Sie zum Ändern der Einstellun- gen die Instrumentenschalter. ( S.112)
1 Drücken Sie oder auf den
Instrumentenschaltern, um zu wäh-
len.
2 Drücken Sie oder auf den
Instrumentenschaltern, um “RCTA” aus-
zuwählen, und halten Sie dann
gedrückt.
3 Drücken Sie , um die Lautstärke aus-
zuwählen.
Bei jedem Drücken des Schalters wird die Lautstärke zwischen Stufe 1, 2 und 3 umge-
schaltet.
■Vorübergehendes Stummschalten eines Warnsummers
Wenn ein Objekt erfasst wird, wird der Schal-
ter für vorübergehende Stummschaltung auf
dem Multimedia-Display angezeigt.
Wählen Sie , um den Warnsummer des
Toyota-Einparkhilfesensors, der Ausparkhilfe
(RCTA) und der Heckkamera-Erfassung
(RCD)* stummzuschalten.
In den folgenden Situationen wird die Stumm- schaltung automatisch aufgehoben:
Herannahen-
des Fahrzeug
Geschwindig-
keit
Ungefäh-
rer Abstand
bei Warnung
Schnell56 km/h40 m
Langsam8 km/h5,5 m
