2020 JEEP COMPASS Kezelési és karbantartási útmutató (in Hungarian)

215
Tolatólámpák
1. Nyissa fel a csomagtérajtót.
2. Egy megfelelő szerszám használatávaltávolítsa el az oldalsó lámpák szervizpa -
neljét, majd távolítsa el a csomagtérajtó
szerviznyílásának burkolatát, hogy
hozzáférjen a csomagtérajtó lámpáihoz.
Csomagtérajtó
3. A kioldó megnyomásával válassza le az elektromos csatlakozót. 4. Vegye ki és cseréje ki az izzót, meggyő
-
ződve annak megfelelő rögzüléséről.
5. Csatlakoztassa vissza az elektromos csatlakozót.
6. Szerelje vissza a szervizpaneleket, meggyőződve azok megfelelő rögzülé -
séről.
7. Végezetül csukja be a csomagtérajtót.
Pótféklámpa
A CHMSL LED-es. Cseréjükért forduljon
hivatalos márkakereskedőhöz.
Rendszámtábla-világítás
A rendszámtábla-világítás LED-es. Cseréjü -
kért forduljon hivatalos márkakereske -
dőhöz.BIZTOSÍTÉKOK
1 – Csomagtérajtó szerviznyílásai
FIGYELEM!
Kiolvadt biztosítékot mindig az erede -
tivel megegyező értékűre cseréljen. Ne
cseréljen ki biztosítékot nagyobb
áramerősségűre. Ne cseréljen ki kiol -
vadt biztosítékot fémvezetékre, sem
más egyéb vezető tulajdonságú
anyagra. Ne helyezzen biztosítékot egy
áramköri megszakító számára kialakí -
tott foglalatba, és fordítva. A nem
megfelelő biztosíték használata súlyos
személyi sérülést, tüzet és/vagy anyagi
kárt okozhat.
Biztosítékok cseréje előtt győződjön
meg arról, hogy a gyújtás ki van
kapcsolva, és minden fogyasztót kikap -
csolt.
Ha a kicserélt biztosíték újra kiolvad,
forduljon hivatalos márkaszervizéhez.
Ha biztonsági rendszer (légzsákrend -
szer, fékrendszer), hajtásrendszer
(motorrendszer, sebességváltó-rend -
szer) vagy kormányrendszer általános
védőbiztosítéka olvad ki, forduljon hiva -
talos márkaszervizéhez.
20_MP_UG_HU_EU_t.book Page 215

TEENDŐK VÉSZHELYZET ESETÉN
216
Általános információk
A biztosítékok megvédik az elektromos
rendszert a túláramtól.
Ha egy eszköz nem működik, keressen
szakadást/olvadást a késes biztosítékok
biztosítékelemében.
Felhívjuk figyelmét, hogy kikapcsolt motor
mellett a tápaljzatok huzamosabb ideig
történő használata lemerítheti a gépkocsi
akkumulátorát.
A biztosítékok helye
A vezérlők szerint csoportosított biztosí-
tékok a motortérben találhatók.
Motortér biztosítékai/elosztóegység
A motortér biztosítéktáblája a motortér bal
oldalán található.
A biztosítéktábla és a -fedél helye
Az akkumulátor biztosítékfedelének helye

MEGJEGYZÉS:
A biztonsági rendszerek biztosítékait (*-gal
jelölve) hivatalos márkakereskedővel kell
szervizeltetni.
VIGYÁZAT!
Ha ki kell mosni a motorteret, ügyeljen rá,
hogy a vízsugarat ne irányítsa közvetlenül
a biztosítékdobozra és az ablaktörlőmoto -
rokra.
1 — A fedél csavarja
2 — Biztosítékfedél
1 — Biztosítékfedél rögzítőfülei
2 — Biztosítékfedél
20_MP_UG_HU_EU_t.book Page 216

217

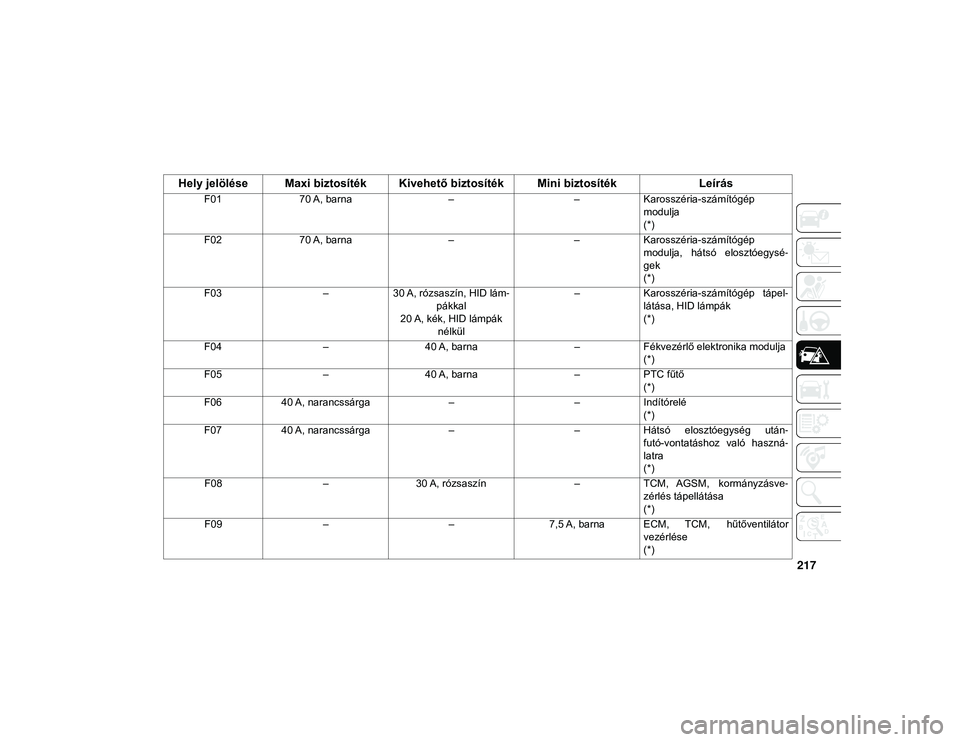

Hely jelölése Maxi biztosíték Kivehető biztosíték Mini biztosíték
Leírás
F0170 A, barna ––Karosszéria-számítógép
modulja
(*)
F02 70 A, barna ––Karosszéria-számítógép
modulja, hátsó elosztóegysé -
gek
(*)
F03 –30 A, rózsaszín, HID lám -
pákkal
20 A, kék, HID lámpák nélkül –
Karosszéria-számítógép tápel -
látása, HID lámpák
(*)
F04 –40 A, barna –Fékvezérlő elektronika modulja
(*)
F05 –40 A, barna –PTC fűtő
(*)
F06 40 A, narancssárga ––Indítórelé
(*)
F07 40 A, narancssárga ––Hátsó elosztóegység után -
futó-vontatáshoz való haszná -
latra
(*)
F08 –30 A, rózsaszín –TCM, AGSM, kormányzásve -
zérlés tápellátása
(*)
F09 – –7,5 A, barna ECM, TCM, hűtőventilátor
vezérlése
(*)
20_MP_UG_HU_EU_t.book Page 217

TEENDŐK VÉSZHELYZET ESETÉN
218
F10– –20 A, sárga Kürt
F11 – –20 A, narancssárga – 1,4
l-es benzin- és dízelmoto -
rok esetén
25 A, átlátszó – 2,4 l-es motorok/KARBAMID ECM/PCM/KARBAMID üzem
-
anyag-befecskendezők
(*)
F14 – –7,5 A, barna Dízel forgattyúsházfűtő
(*)
F15 40 A, narancssárga ––Fékvezérlő modul szivattyúja
(*)
F16 – –10 A, piros Motorvezérlő modul tápellá -
tása, automata sebességváltó
(*)
F17 – –10 A, piros Motor másodlagos terhelései
(*)
F18 – –20 A, sárga Hátsó raktér 12 V-os aljzata
(gyújtáskor bekapcsoló)
F19 – –7,5 A, barna Légkondicionáló kompresszor
F20 – –20 A, sárga Szivargyújtó
F21 – –20 A, sárga Üzemanyag-szivattyú
(*)
F22 – –20 A, sárga – benzinmo -
tor esetén
15 A, kék – dízelmotor esetén Benzines – Gyújtótekercs/
üzemanyag-befecskendező
Dízel – Dízelalkatrészek
(*)
F23 – –30 A, zöld Ablakfűtő rács
Hely jelölése Maxi biztosíték Kivehető biztosíték Mini biztosíték Leírás
20_MP_UG_HU_EU_t.book Page 218

219
F24– –15 A, kék Automata sebességváltó elekt -
ronikus tápegysége
(*)
F30 – –20 A, sárga (ügyfél által
választható, F18-ról áthelyezhető) Hátsó raktér 12 V-os aljzata
(állandó akkumulátoros tápellá
-
tású)
F81 60 A, kék ––Izzítógyertya modulja, DDCT
SDU akkumulátoros táplálás
(*)
F82 –40 A, zöld –Dízelüzemanyag-szűrő fűtése
(*)
F83 –40 A, zöld –HVAC ventilátor
F84 – –30 A, zöld Összkerékhajtás tápellátása
(*)
F87 – –5 A, barna Automata sebességváltó foko -
zatválasztója
(*)
F88 – –7,5 A, barna Fűtött külső visszapillantó tük -
rök
F89 – –30 A, zöld Fűtött hátsó ablak
Hely jelölése Maxi biztosíték Kivehető biztosíték Mini biztosíték Leírás
20_MP_UG_HU_EU_t.book Page 219

TEENDŐK VÉSZHELYZET ESETÉN
220
A biztosítékdoboz további ATO biztosítéktartókkal rendelkezik, melyek a doboz alján találhatók.F90
– –5 A, barna IBS érzékelő (akkumulátor töl -
töttségi állapota)
(*)
Fxx – –10 A, piros Dupla akkumulátorvezérlő relé
NEM DDCT sebességváltó
esetén
(*)
7,5 A, barna Dupla akkumulátorvezérlő relé DDCT sebességváltó esetén
(*)
Hely jelölése ATO/UNIVAL biztosíték Leírás
F15 A, bézsHajtásláncvezérlő modul (4x4/AWD)
(*)
F2 10 A, pirosECM — Indítási diagnosztika érzékelője
(*)
F3 2 A, barnaKormányzásvezérlés modulja
(*)
Hely jelölése Maxi biztosíték Kivehető biztosíték Mini biztosíték Leírás
20_MP_UG_HU_EU_t.book Page 220

221
Motortér biztosítékai/kiegészítő egység
A kiegészítő biztosítéktábla az akkumulátor előtt, a motortér bal oldalán található.
Hely jelölése Maxi biztosíték Kivehető biztosíték Mini biztosítékLeírás
F01––20 A, sárga NOX-érzékelő tápellátása
F02 ––10 A, piros PM-érzékelő tápellátása
F03 ––15 A, kék SCR-modul tápellátása
F05 –30 A, rózsaszín –ATS relé tápellátása
F06 –40 A, barna –SCR-modul tápellátása
Hely jelölése HC mikro ISO Leírás
R1 30 AATS relé
R2 30 ASCR relé
20_MP_UG_HU_EU_t.book Page 221

TEENDŐK VÉSZHELYZET ESETÉN
222
Belső biztosítékok
A belső biztosítéktábla az utastérben, a műszerfal alatt, a műszerfal bal oldalán található.
MEGJEGYZÉS:
A biztonsági rendszerek biztosítékait (*-gal jelölve) hivatalos márkakereskedővel kell szervizeltetni.
Hely jelölése Késes biztosítékLeírás
F317,5 A, barna Utasvédelmi biztonsági vezérlőegység
F33 20 A, sárga Utasoldali ablakemelő motor
F34 20 A, sárga Vezetőoldali ablakemelő motor
F36 20 A, sárga Behatolás elleni modul/sziréna, rádió, UCI/USB-port, VSU, légkondicionálás, elekt -
ronikus kormányzás, elektromosan behajtható tükrök, biztonsági átjáró/DTV
F37 10 A, piros Műszerfal műszercsoportja, hajtáslánc vezérlőmodulja, adaptív sebességtartás,
ECC (HVAC) ventilátor
(*)
F38 20 A, sárga Ajtózárás/-nyitás, csomagtérajtó kioldása
F42 7,5 A, barna Fékrendszer modulja, elektromos szervokormány
(*)
F43 20 A, sárga Első és hátsó mosószivattyú
F47 20 A, sárga Bal hátsó ablakemelő
F48 20 A, sárga Jobb hátsó ablakemelő
20_MP_UG_HU_EU_t.book Page 222
